TAIFENG TF-M-SED6-24V 换向阀专用线圈 液压阀电磁配件

一、柱塞泵系列（TFA / TFB / TFA4VTG）

TFB1V 斜盘变量柱塞泵

TFB1V63Y/1X-LRB2, TFB1V80Y/1X-LRB2K

TFA15VSO 高压变量柱塞泵

TFA15VSO71LR/10M-LRB0, TFA15VSO180LR/10M-LRB2, TFA15VSO280LR/10M-LRB3, TFA15VSO71LRDRE2/10M-LRB0, TFA15VSO180LRDRE2/10M-LRB2, TFA15VSO280LRDRE2/10M-LRB3

TFA7VO 高压变量柱塞泵

TFA7VO160LR/10-LRB4, TFA7VO250LR/10-LRB5

TFA11VO 负载敏感柱塞泵

TFA11VO95LRDS/10-LRS

TFA4VTG 闭式变量柱塞泵（农机 / 工程）

TFA4VTG055, TFA4VTG075, TFA4VTG090, TFA4VTG110, TFA4VTG130

TFA2FM 定量柱塞马达

TFA2FM028, TFA2FM045, TFA2FM075, TFA2FM110

二、电磁换向阀（4WE6 / 4WE10 系列）

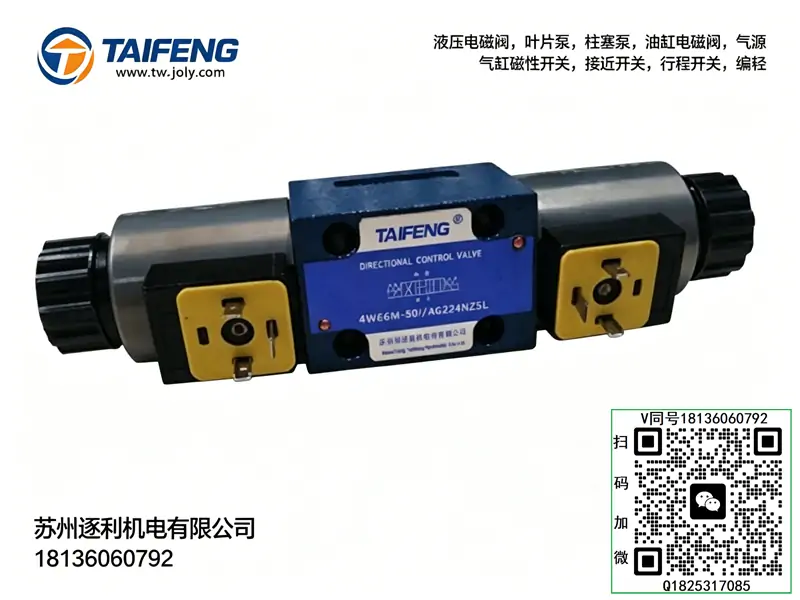

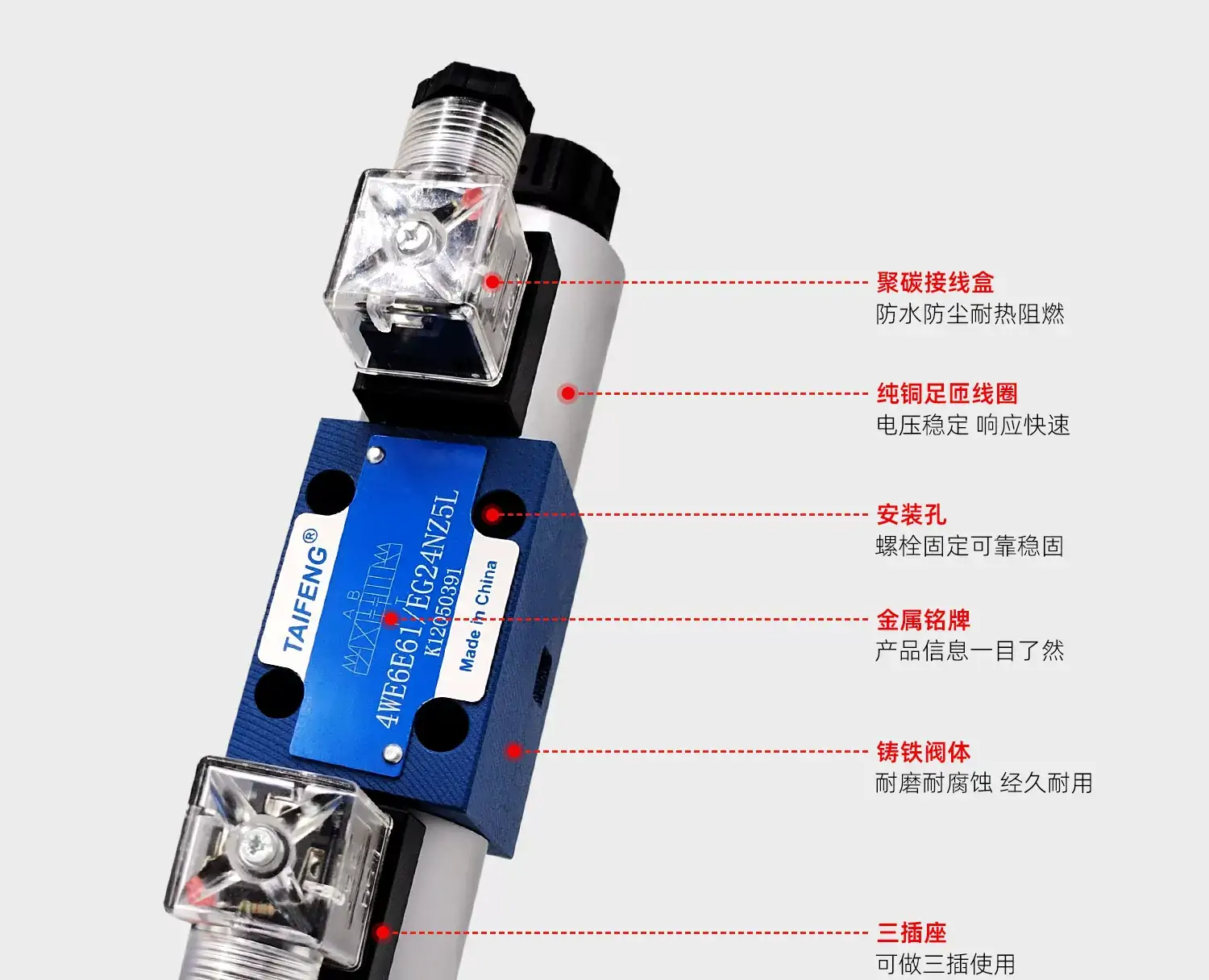

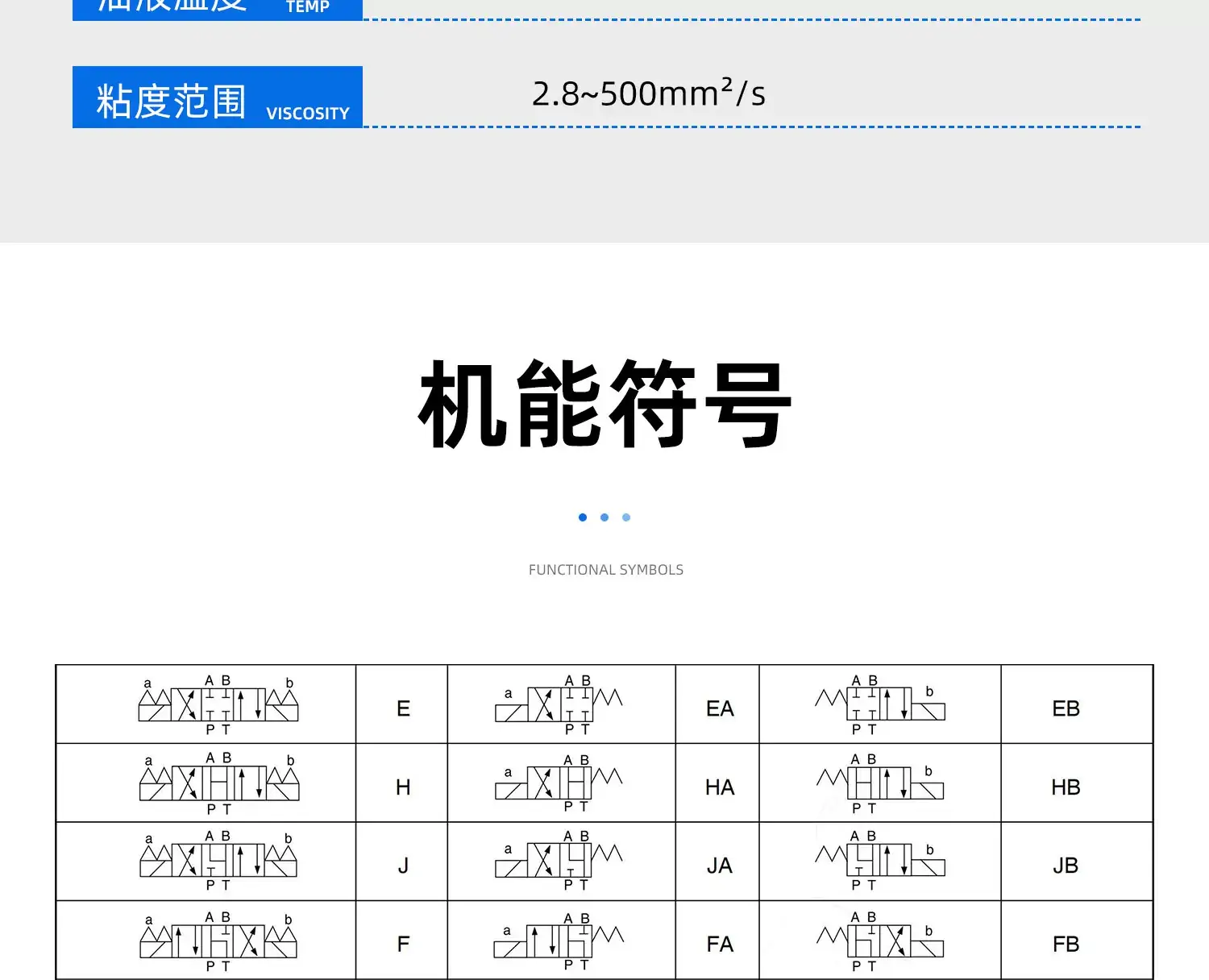

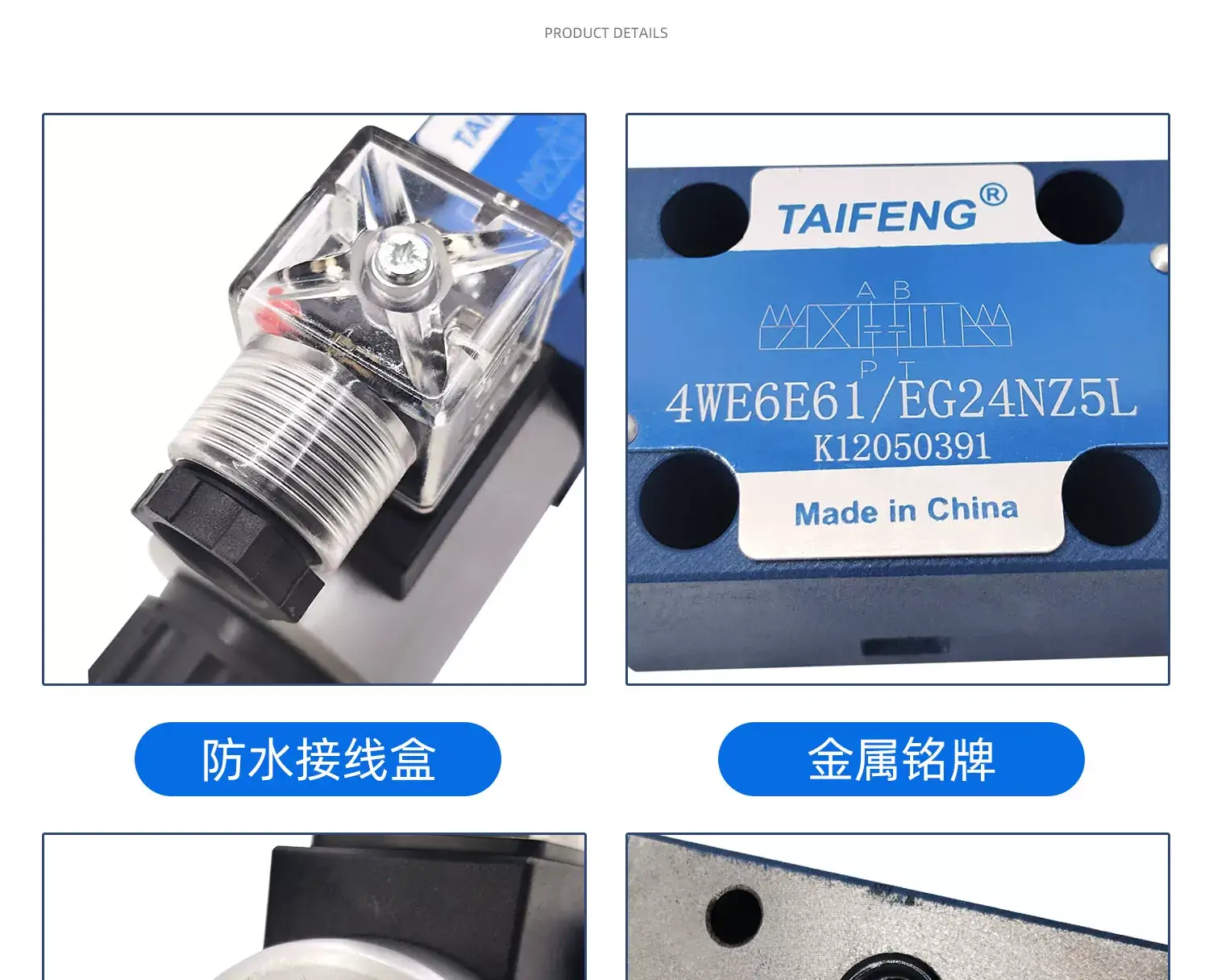

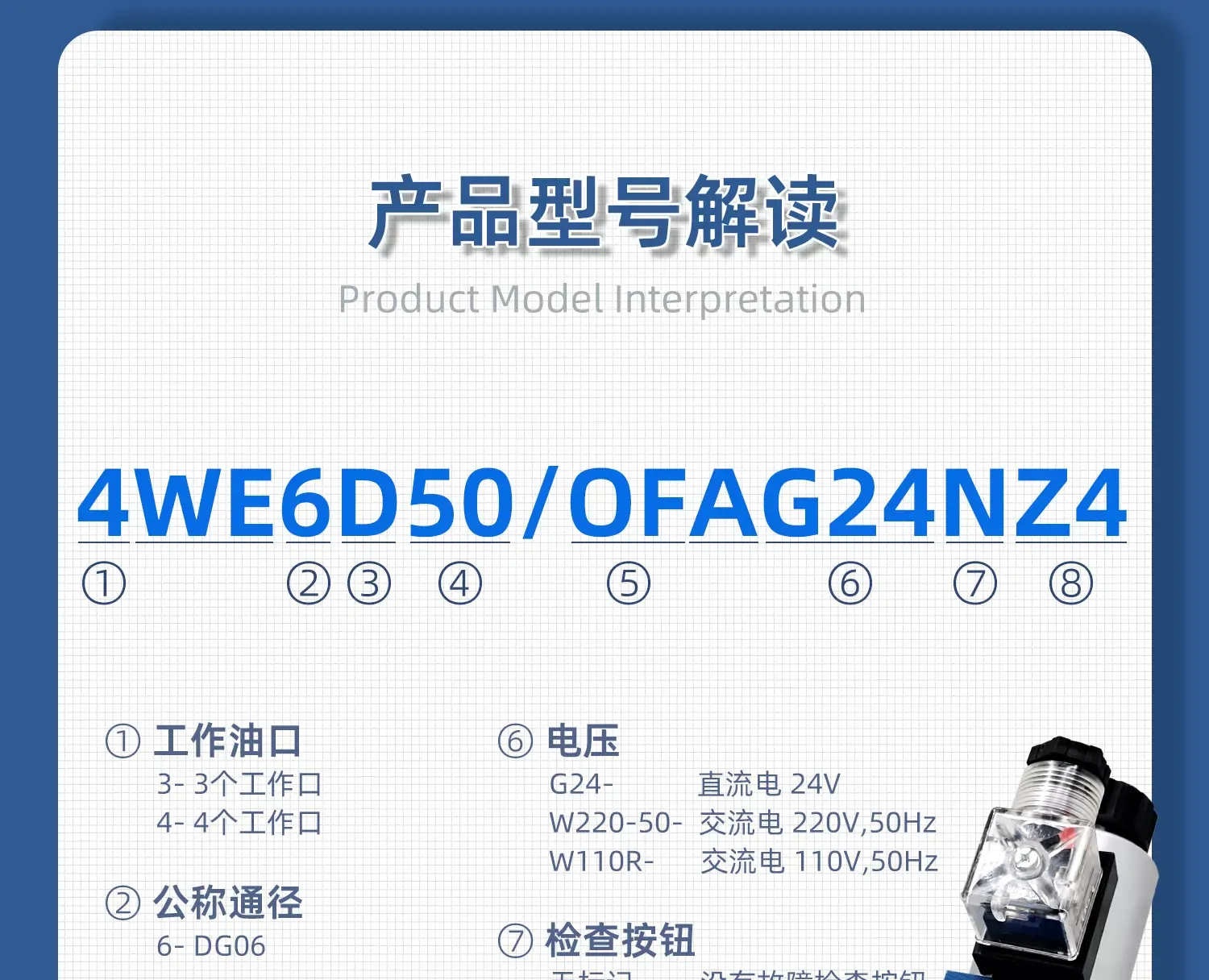

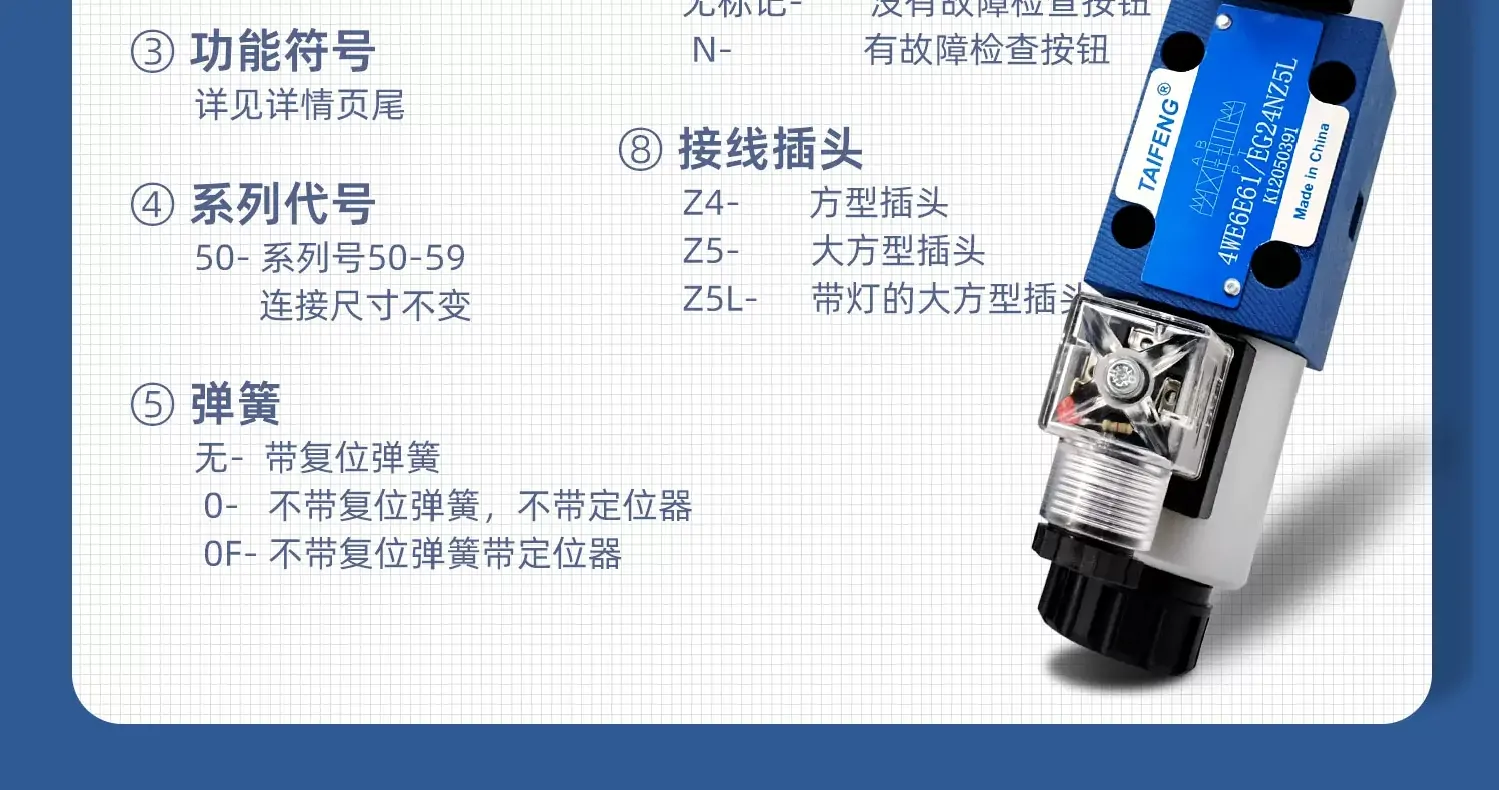

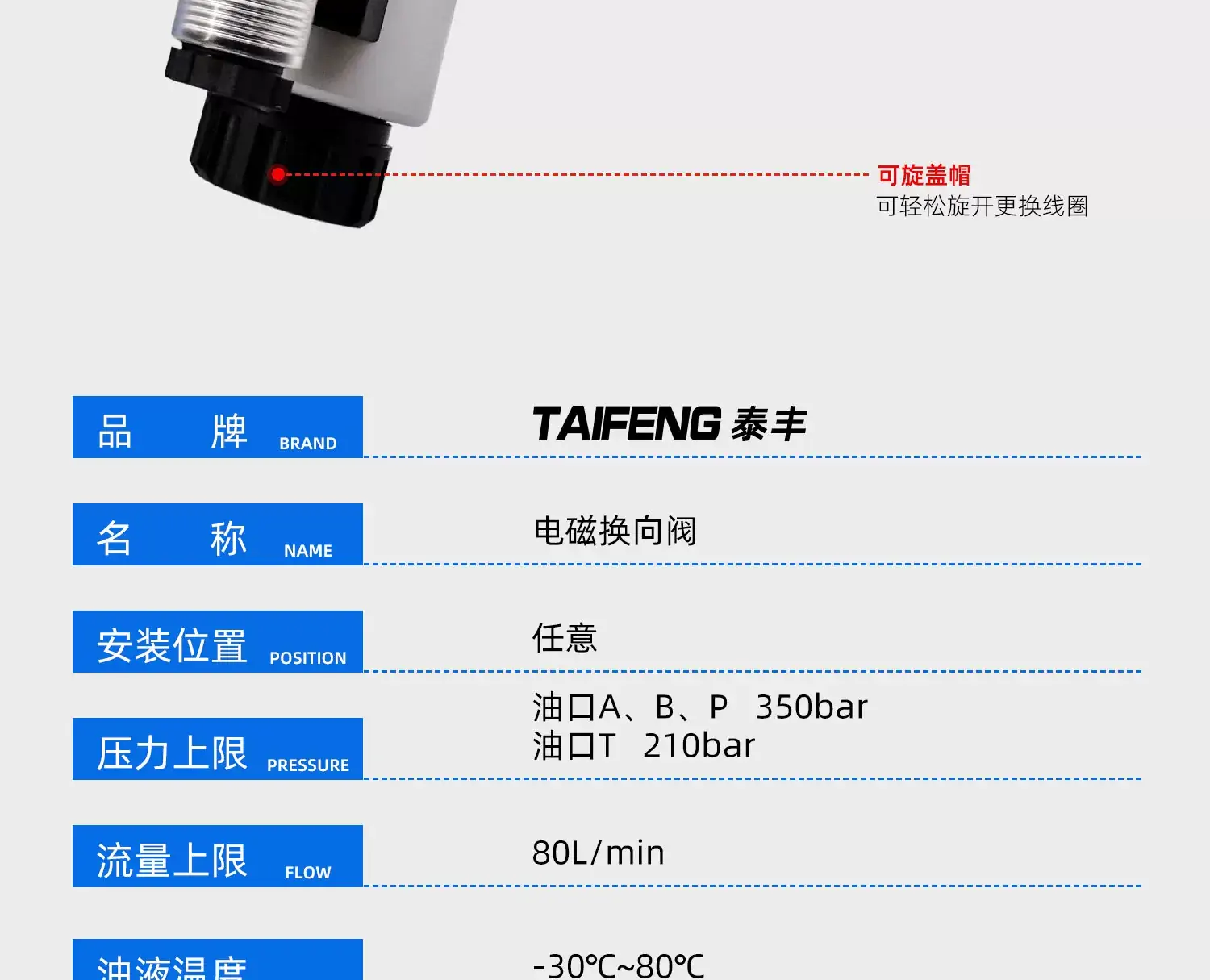

4WE6 系列（DG6，24V/220V）

4WE6A-50/AG24NZ5L, 4WE6B-50/AG24NZ5L, 4WE6C-50/AG24NZ5L, 4WE6D-50/AG24NZ5L, 4WE6Y-50/AG24NZ5L, 4WE6E-50/AG24NZ5L, 4WE6T-50/AG24NZ5L, 4WE6H-50/AG24NZ5L, 4WE6J-50/AG24NZ5L, 4WE6W-50/AG24NZ5L, 4WE6R-50/AG24NZ5L, 4WE6G-50/AG24NZ5L

4WE10 系列（DG10）

4WE10A-50/AG24NZ5L, 4WE10B-50/AG24NZ5L, 4WE10C-50/AG24NZ5L, 4WE10D-50/AG24NZ5L, 4WE10E-50/AG24NZ5L

三、叠加阀系列（Z2FS / MRV / MPC / MTC）

Z2FS 叠加式双单向节流阀

Z2FS6A5-3X/2Q, Z2FS6B5-3X/2Q, Z2FS10A5-3X/2Q, Z2FS10B5-3X/2Q

MRV 叠加溢流阀

MRV-02P-3-30, MRV-03P-3-30

MPC 叠加液控单向阀

MPC-02W-20, MPC-03W-20

MTC 叠加单向节流阀

MTC-02A-K-20, MTC-03A-K-20

四、二通插装阀（TLFA / TLC / TCF / TRCF）

TLFA 盖板系列

TLFA016, TLFA025, TLFA032, TLFA040, TLFA050, TLFA063, TLFA080, TLFA100, TLFA125, TLFA160

TLC 插件系列

TLC016, TLC025, TLC032, TLC040, TLC050, TLC063, TLC080, TLC100, TLC125, TLC160

TCF / TRCF 充液阀

TCF025, TCF032, TCF040, TCF050, TRCF025, TRCF032

五、多路阀（TRM20E 系列）

TRM20E 液控流量共享多路阀（7–10 吨挖机）

TRM20E-B-X-E24, TRM20E-B-S-G24, TRM20E-D-X-E24

六、压力阀 / 流量阀 / 方向阀（DB / DBW / DZ / SV / SL）

DB 溢流阀

DB10-1-50/315, DB20-1-50/315, DB30-1-50/315

DBW 电磁溢流阀

DBW10-1-50/315-AG24NZ5L, DBW20-1-50/315-AG24NZ5L

DZ 先导顺序阀

DZ10-1-50/315, DZ20-1-50/315

SV / SL 液控单向阀

SV10PA1-50, SL10PA1-50

TDBE / TDBET6 比例溢流阀

TDBE10-30/315, TDBET6-10/315

七、螺纹插装阀（TCV / TRD / TRP / TVSC）

TCV 单向阀

TCV08, TCV10, TCV12, TCV16

TRD 溢流阀

TRD08-10, TRD10-10, TRD12-10

TRP 减压阀

TRP08-10, TRP10-10

TVSC 梭阀

TVSC08, TVSC10

八、电磁球阀（TF-M-SED6）

TF-M-SED6-24V, TF-M-SED6-220V

一、型号释义

• TF‑M：系列代号，直动式电磁座阀（球阀结构）
• SED：电磁截止式方向阀（球阀密封）
• 6：公称通径 DN6（小通径先导级）
• 24V：直流 24V 湿式电磁铁
• 常见完整型号扩展（参考）：TF‑3SED6UK‑1X/350CG24N9Z5L
• 3：二位三通；UK：机能（断电 P‑A 通、T 封闭）；1X：系列；350：35MPa；C：湿式可拆卸线圈；G24：DC24V；N9：带手动应急；Z5L：带灯插头

二、基础技术参数

• 通径：DN6
• 最高工作压力：35MPa（350bar）
• 额定流量：25L/min
• 控制电压：DC24V
• 结构形式：直动式、钢球密封、湿式电磁铁
• 安装方式：板式安装（DIN24340 A 型、ISO4401、CETOP‑RP121H）
• 泄漏特性：封闭油口无泄漏（金属硬密封）
• 油温范围：−20℃～+80℃
• 控制油：内控
• 电磁铁：可拆卸线圈、可旋转 90°、更换线圈不泄油

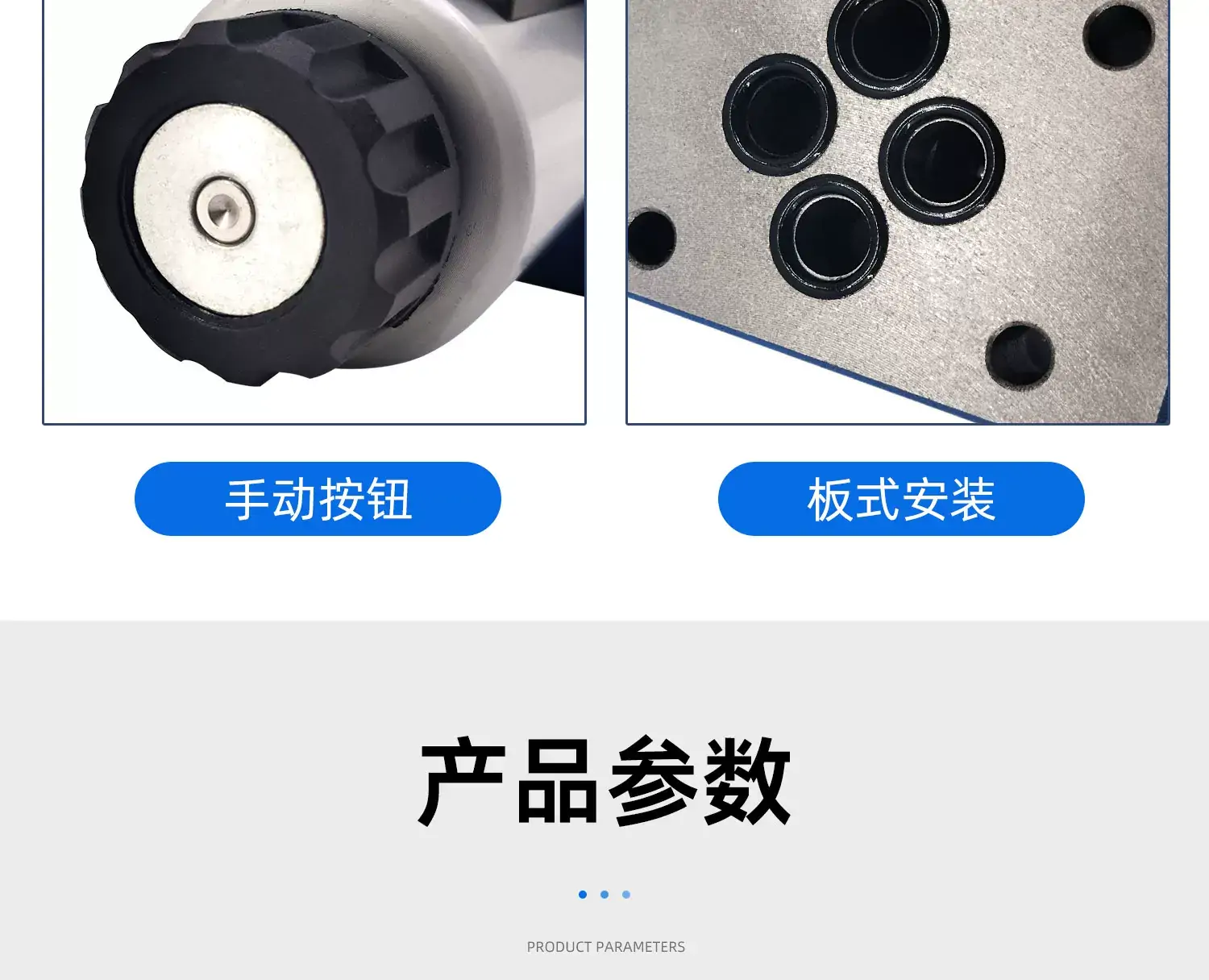

• 可选配置：手动应急按钮、带指示灯插头

三、结构组成

1. 阀体：集成 P、T、A（B）油口，安装面标准
2. 钢球阀芯 + 阀座：金属对研，实现无泄漏截止
3. 复位弹簧：断电复位至初始位置
4. 湿式电磁铁：直流 24V，线圈可拆，衔铁浸油
5. 手动推杆（可选）：应急机械操作
6. 密封件：高压耐油橡胶 / PTFE 组合

四、工作原理（以二位三通 UK 型为例）

1. 电磁铁断电（常态）

• 弹簧推动钢球，P 口与 A 口连通，T 口封闭
• 功能：压力油直通执行端，回油截止，可保压

2. 电磁铁通电

• 电磁力克服弹簧，推杆顶开钢球，A 口与 T 口连通，P 口封闭
• 功能：执行端卸荷回油，高压口切断，快速泄压

密封特性

• 钢球与阀座线密封，高压下零泄漏，适合保压 / 高压隔离场景

五、核心功能

1. 高压通断控制：35MPa 下可靠开关，无泄漏
2. 先导控制：驱动大通径电液换向阀、二通插装阀
3. 保压 / 泄压：断电保压、通电泄压，响应快
4. 方向切换：二位三通 / 四通，控制油流方向
5. 隔离油路：高压区与低压区可靠隔离

六、性能特点

• 高压能力强：35MPa 长期稳定，抗冲击
• 零泄漏：金属硬密封，内泄漏≈0，保压持久
• 响应快：直动式，无先导延迟，切换灵敏
• 维护简便：线圈可拆、旋转 90°，更换不泄油
• 可靠性高：湿式线圈散热好、寿命长，抗污染
• 结构紧凑：体积小，适合集成阀块

七、典型应用

• 液压机 / 锻压：主缸、顶出缸先导保压 / 泄压
• 注塑 / 压铸：锁模、射胶高压控制
• 二通插装系统：作为先导级控制大流量插装阀
• 高压试验台：高压油路开关、隔离
• 工程机械：高压小流量回路通断

八、安装与使用要点

1. 油口连接：P 接高压泵，T 回油箱，A 接执行 / 先导口
2. 安装面：标准 DIN24340 A 型，定位孔可选
3. 电气：DC24V，避免长期通电；接线防短路
4. 背压：T 口背压≤0.5MPa，否则影响复位
5. 油液：清洁抗磨液压油，过滤精度≥10μm
6. 手动应急：带电时禁止操作，仅限断电故障处理

九、常见故障

1. 无法保压：钢球 / 阀座磨损、弹簧疲劳、油液污染卡滞
2. 不切换：线圈烧坏、电压不足、推杆卡阻
3. 泄漏：密封件老化、安装面不平、阀体裂纹
4. 线圈发热：长期通电、电压偏高、散热不良
5. 要不要我把它和 DBW10 做一个关键参数对比表，帮你快速区分两者用途差异？
