TAIFENG DBW10-1-50/315-AG24NZ5L 直流电磁泄压阀 高压液压控制阀

一、柱塞泵系列（TFA / TFB / TFA4VTG）

TFB1V 斜盘变量柱塞泵

TFB1V63Y/1X-LRB2, TFB1V80Y/1X-LRB2K

TFA15VSO 高压变量柱塞泵

TFA15VSO71LR/10M-LRB0, TFA15VSO180LR/10M-LRB2, TFA15VSO280LR/10M-LRB3, TFA15VSO71LRDRE2/10M-LRB0, TFA15VSO180LRDRE2/10M-LRB2, TFA15VSO280LRDRE2/10M-LRB3

TFA7VO 高压变量柱塞泵

TFA7VO160LR/10-LRB4, TFA7VO250LR/10-LRB5

TFA11VO 负载敏感柱塞泵

TFA11VO95LRDS/10-LRS

TFA4VTG 闭式变量柱塞泵（农机 / 工程）

TFA4VTG055, TFA4VTG075, TFA4VTG090, TFA4VTG110, TFA4VTG130

TFA2FM 定量柱塞马达

TFA2FM028, TFA2FM045, TFA2FM075, TFA2FM110

二、电磁换向阀（4WE6 / 4WE10 系列）

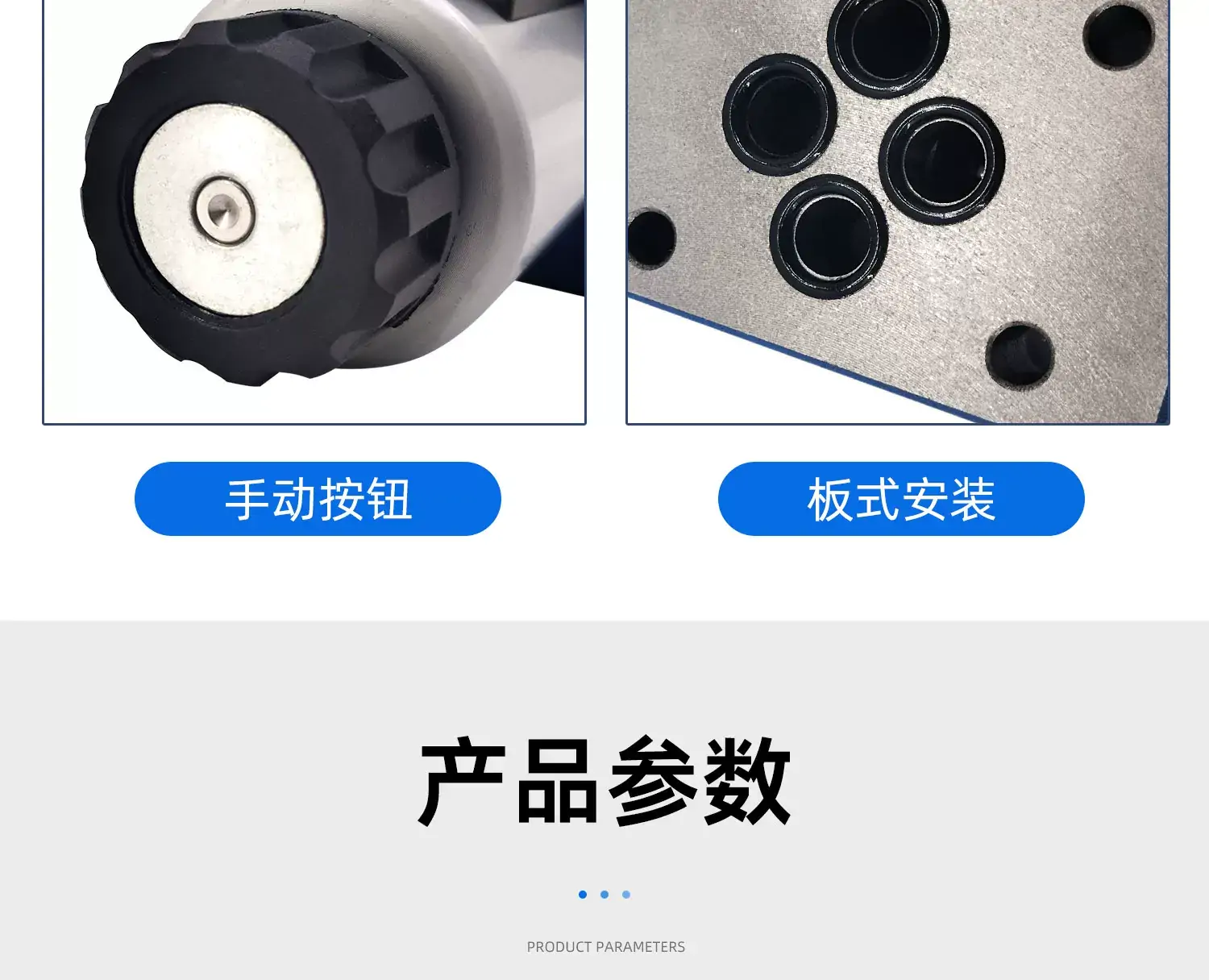

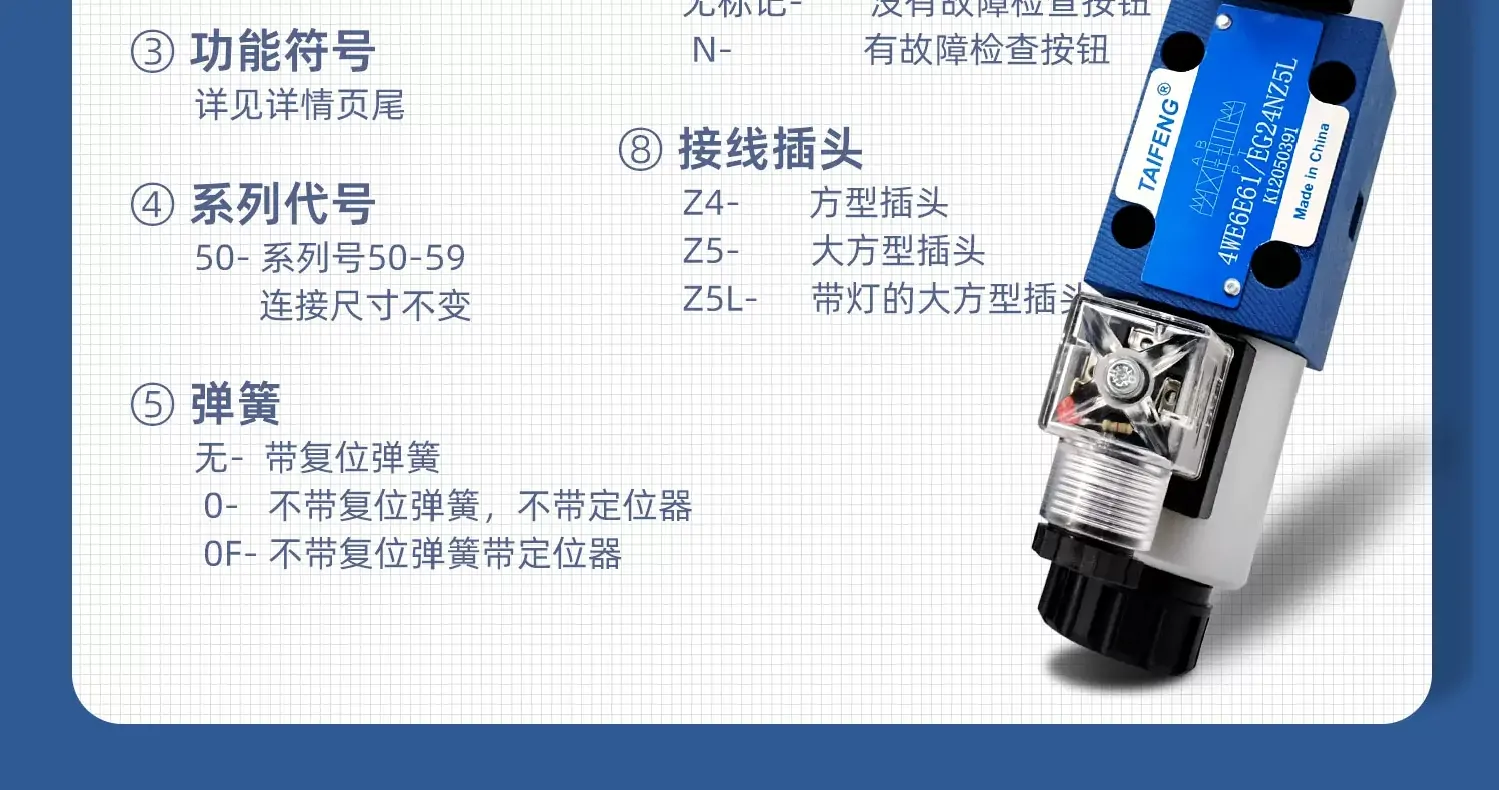

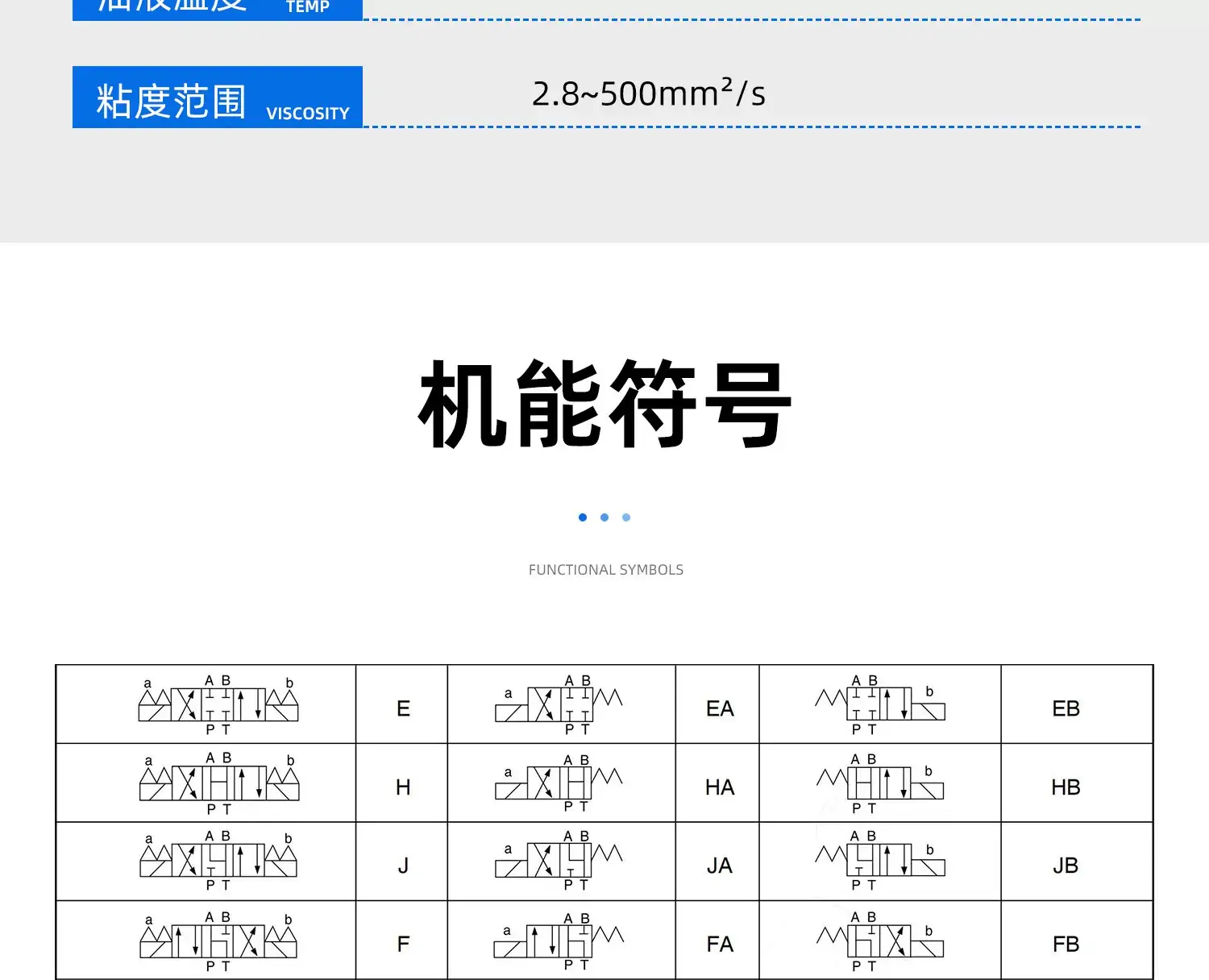

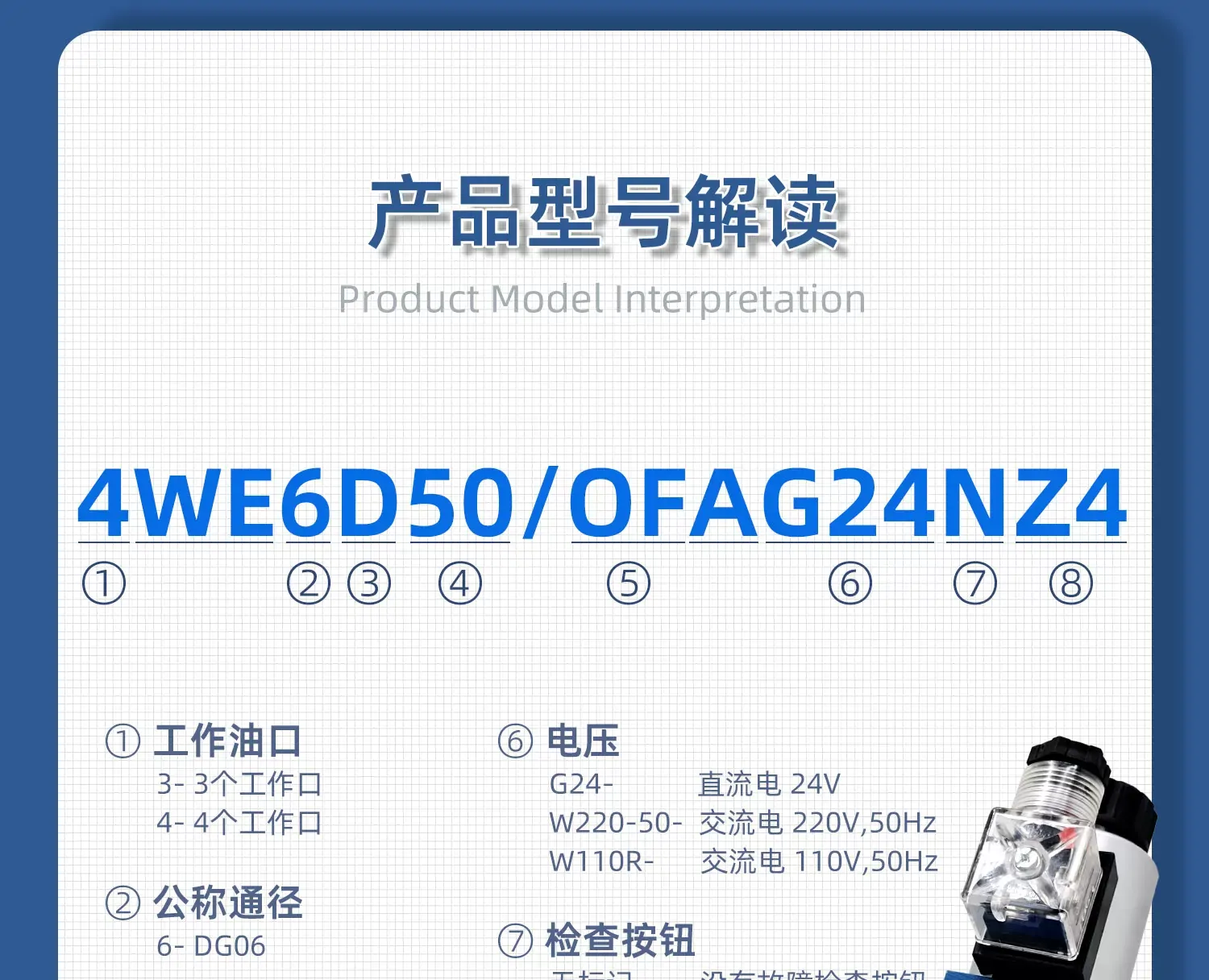

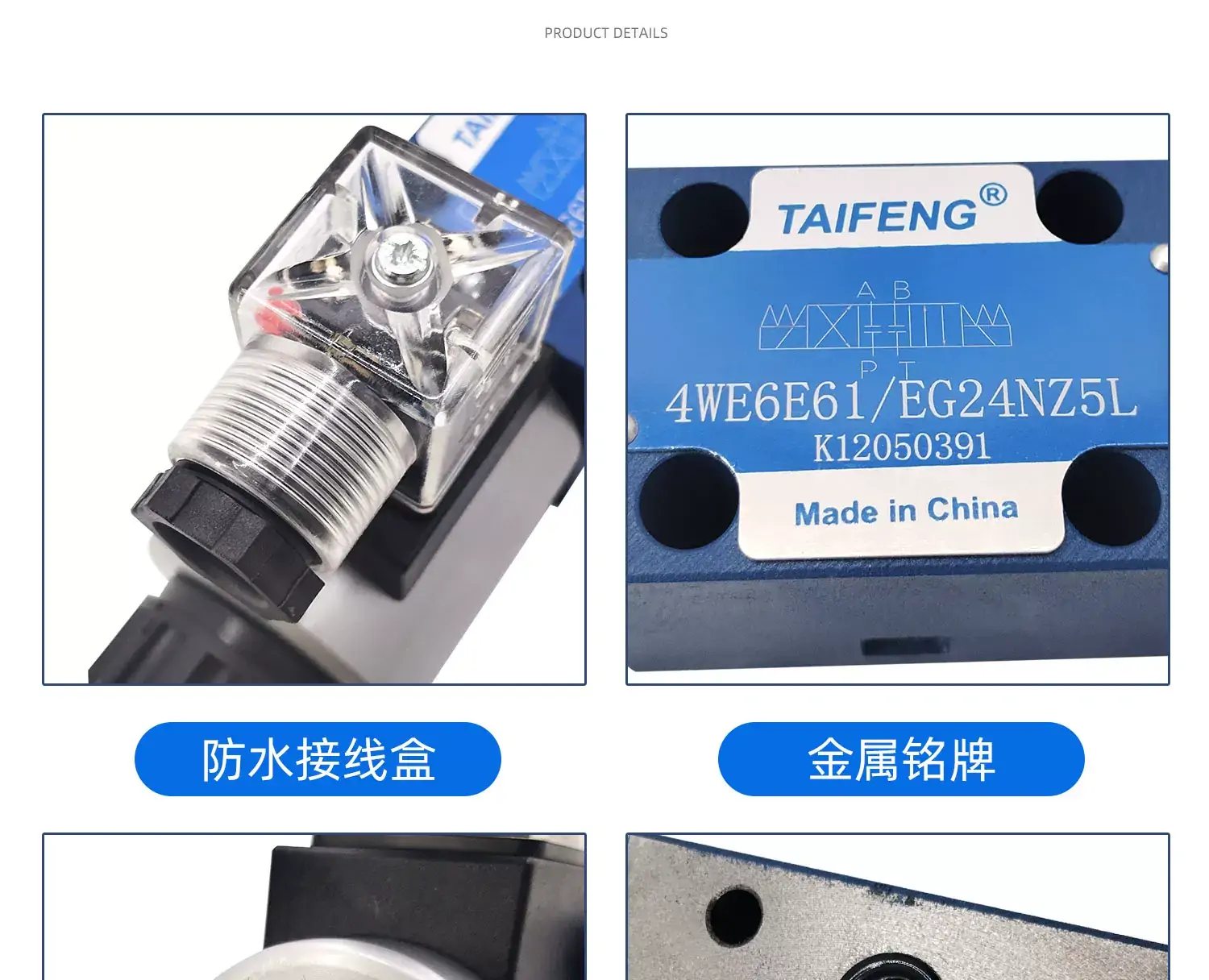

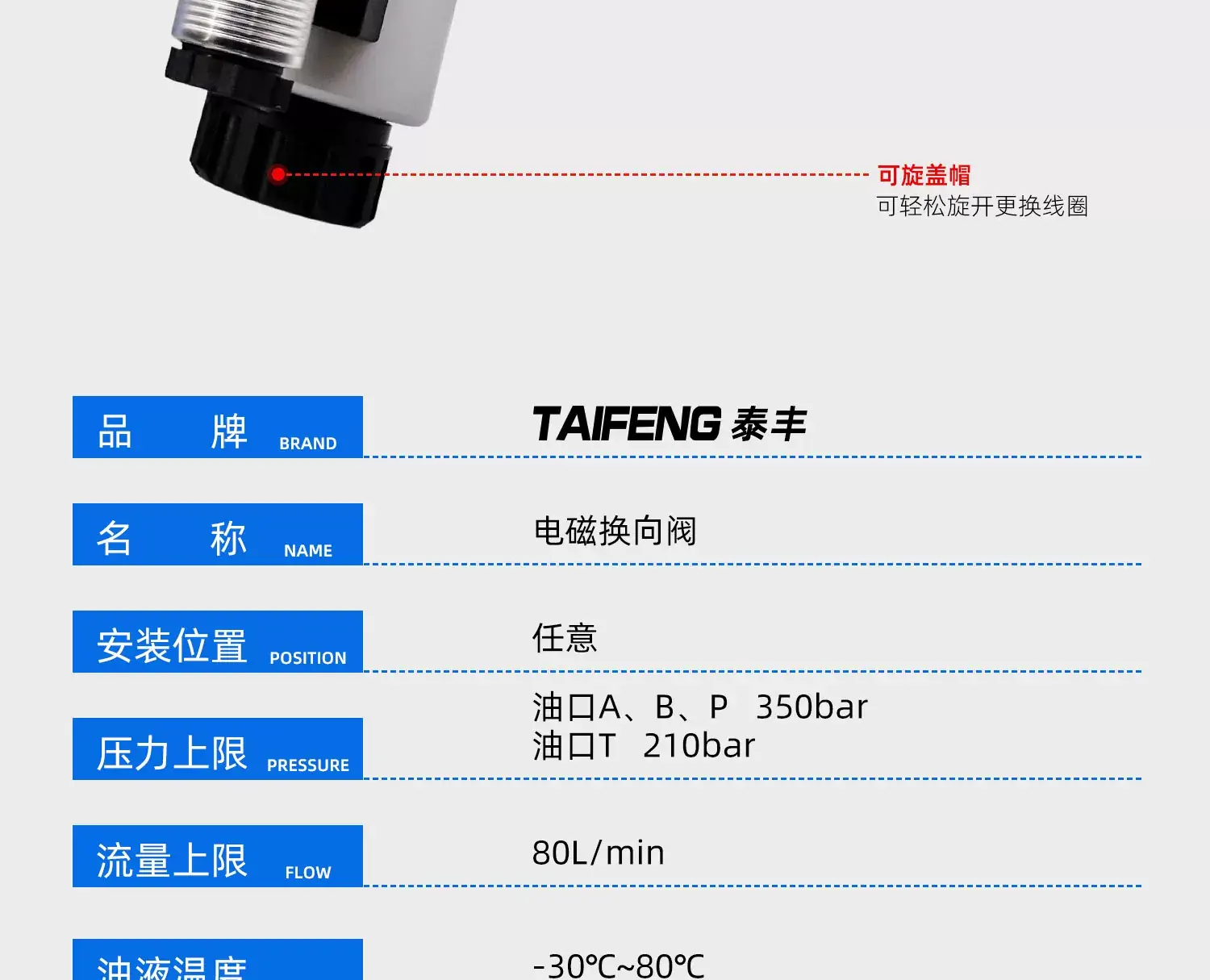

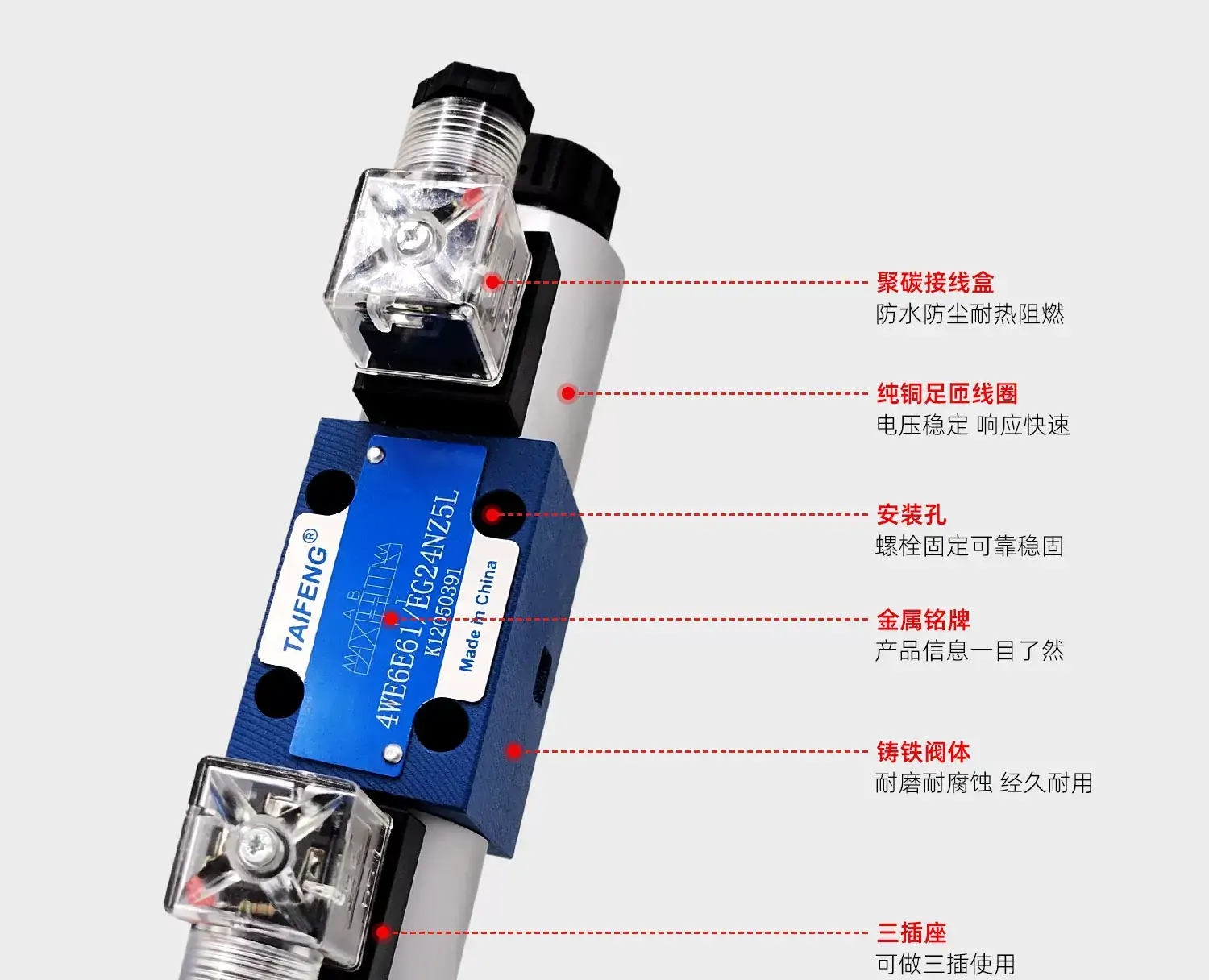

4WE6 系列（DG6，24V/220V）

4WE6A-50/AG24NZ5L, 4WE6B-50/AG24NZ5L, 4WE6C-50/AG24NZ5L, 4WE6D-50/AG24NZ5L, 4WE6Y-50/AG24NZ5L, 4WE6E-50/AG24NZ5L, 4WE6T-50/AG24NZ5L, 4WE6H-50/AG24NZ5L, 4WE6J-50/AG24NZ5L, 4WE6W-50/AG24NZ5L, 4WE6R-50/AG24NZ5L, 4WE6G-50/AG24NZ5L

4WE10 系列（DG10）

4WE10A-50/AG24NZ5L, 4WE10B-50/AG24NZ5L, 4WE10C-50/AG24NZ5L, 4WE10D-50/AG24NZ5L, 4WE10E-50/AG24NZ5L

三、叠加阀系列（Z2FS / MRV / MPC / MTC）

Z2FS 叠加式双单向节流阀

Z2FS6A5-3X/2Q, Z2FS6B5-3X/2Q, Z2FS10A5-3X/2Q, Z2FS10B5-3X/2Q

MRV 叠加溢流阀

MRV-02P-3-30, MRV-03P-3-30

MPC 叠加液控单向阀

MPC-02W-20, MPC-03W-20

MTC 叠加单向节流阀

MTC-02A-K-20, MTC-03A-K-20

四、二通插装阀（TLFA / TLC / TCF / TRCF）

TLFA 盖板系列

TLFA016, TLFA025, TLFA032, TLFA040, TLFA050, TLFA063, TLFA080, TLFA100, TLFA125, TLFA160

TLC 插件系列

TLC016, TLC025, TLC032, TLC040, TLC050, TLC063, TLC080, TLC100, TLC125, TLC160

TCF / TRCF 充液阀

TCF025, TCF032, TCF040, TCF050, TRCF025, TRCF032

五、多路阀（TRM20E 系列）

TRM20E 液控流量共享多路阀（7–10 吨挖机）

TRM20E-B-X-E24, TRM20E-B-S-G24, TRM20E-D-X-E24

六、压力阀 / 流量阀 / 方向阀（DB / DBW / DZ / SV / SL）

DB 溢流阀

DB10-1-50/315, DB20-1-50/315, DB30-1-50/315

DBW 电磁溢流阀

DBW10-1-50/315-AG24NZ5L, DBW20-1-50/315-AG24NZ5L

DZ 先导顺序阀

DZ10-1-50/315, DZ20-1-50/315

SV / SL 液控单向阀

SV10PA1-50, SL10PA1-50

TDBE / TDBET6 比例溢流阀

TDBE10-30/315, TDBET6-10/315

七、螺纹插装阀（TCV / TRD / TRP / TVSC）

TCV 单向阀

TCV08, TCV10, TCV12, TCV16

TRD 溢流阀

TRD08-10, TRD10-10, TRD12-10

TRP 减压阀

TRP08-10, TRP10-10

TVSC 梭阀

TVSC08, TVSC10

八、电磁球阀（TF-M-SED6）

TF-M-SED6-24V, TF-M-SED6-220V

一、型号全解

1. DBW：先导式电磁溢流阀，集成调压 + 电磁卸荷一体
2. 10：公称通径 DN10，标准板式安装尺寸
3. 1：手轮调节型，带锁紧结构
4. 50：通用结构系列代号
5. 315：最高工作压力 31.5MPa
6. AG24：直流 24V 电磁驱动
7. N：湿式电磁铁结构
8. Z5L：方形插头接线形式

二、基础技术参数

• 安装形式：板式安装
• 调压区间：0.6～31.5MPa
• 标准额定流量：200L/min
• 控制电压：DC24V
• 控制油方式：内控内泄
• 适用介质：抗磨液压油
• 适用油温：-20℃～80℃
• 允许回油背压：≤0.5MPa

三、整体结构

分为两大总成

1. 主阀总成：主阀芯、主阀弹簧、阻尼节流孔、阀体流道
2. 先导调压总成：调压手轮、调压弹簧、先导锥阀
3. 电磁卸荷总成：湿式电磁铁、换向阀芯、复位弹簧、接线组件

四、工作原理

1. 电磁铁断电状态

电磁油路封闭，阀仅作为普通先导溢流阀使用。
系统压力低于设定值，阀门关闭保压；压力达到设定值，先导阀先开启，推动主阀开启溢流，稳定系统压力，同时起到过载安全保护作用。

2. 电磁铁通电状态

电磁阀芯换向导通卸荷油路，先导腔油液直接回油箱，主阀芯无压力差快速全开，系统压力快速回落至低压状态，液压泵实现空载运转，达到节能、空载启停目的。

五、核心功能

1. 手动设定系统最高工作压力
2. 负载波动下自动稳压溢流
3. 系统过载自动泄压防护
4. 电控远程快速卸荷，实现油路空载启停
5. 可外接遥控口实现多段压力切换

六、性能优势

1. 先导式结构，压力调节平稳，压力偏差小
2. 湿式电磁结构，散热好、耐冲击、使用寿命长
3. 集成一体式结构，省去外接换向阀，节省安装空间
4. 卸荷响应速度快，动作灵敏无卡顿
5. 锥阀密封结构，静态内泄漏量小

七、安装调试规范

1. 阀体 P 口接液压泵出油口，T 口直通油箱
2. 顺时针旋转手轮压力升高，逆时针压力降低，调好后锁紧螺母
3. 电磁线圈严格接入直流 24V 电源，禁止接入交流电
4. 回油管路尽量通畅，避免管路弯折造成背压过高
5. 系统初次使用缓慢升压，避免瞬间超压冲击

八、常用工况

液压站系统压力控制、机床液压回路、自动化液压设备、中小型液压动力单元，多用于需要自动空载启停、间歇供油、节能卸荷的液压控制系统。

九、常见故障简述

1. 无法建立压力：电磁铁长期通电处于卸荷状态、调压弹簧失效
2. 压力不稳波动大：油液脏堵阻尼孔、回油背压过大
3. 线圈发热烧毁：电压不符、长时间连续通电、接线松动
