PNEUMAN 无杆气缸 OSP-25-300 机械式无杆缸 长行程气动执行元件

品牌：PNEUMAN
主营：气缸、电磁阀、气液增压缸、油压缸、气动接头、缓冲器、压力开关等

一、标准气缸系列（ISO / 薄型 / 治具）

1. 标准拉杆气缸（PCD/PCG1 系列）

• PCD85-20/25/32/40/50/63/80/100-50/100/150/200/300
• PCG1-20/25/32/40/50/63/80/100-50/100/150/200

2. 薄型气缸（PCDM2 / PCDJPB / PCJPB）

• PCDM2-12/16/20/25/32/40/50/63-5/10/20/30/50
• PCDJPB-16/20/25/32/40/50/63-10/20/30/50
• PCJPB-16/20/25/32/40/50/63-10/20/30/50

3. 治具气缸（PMI / PMF / PCHA）

• PMI-10/12/16/20/25/32-10/20/30/50
• PMF-16/20/25/32-10/20/30/50
• PCHA-16/20/25/32-10/20/30/50

4. 紧凑 / 短行程（PPB / PCQ / PCQS）

• PPB-10/12/16/20/25-5/10/15/20
• PCQS-16/20/25/32/40-10/20/30

二、滑台 / 导向 / 三轴气缸

1. 滑台气缸（PSCT / PSC / PSI / PSCS）

• PSCT-6/8/12/16/20/25-10/20/30/50/75/100
• PSC-8/12/16/20/25-10/20/30/50
• PSI-12/16/20/25-20/30/50/75

2. 三轴 / 导杆气缸（JTK / JTE / PMGSB）

• JTK-12/16/20/25/32-50/100/150/200
• JTE-16/20/25/32-50/100/150
• PMGSB-20/25/32-50/100

三、无杆气缸（机械式 / 磁耦式）

1. 机械接触式（PCY1S / PCY1B）

• PCY1S-16/20/25/32/40-100/200/300/500/800
• PCY1B-16/20/25/32-100/200/300

2. 磁耦式（PRMS）

• PRMS-10/16/20/25/32-100/200/300/500

四、回转 / 摆动气缸

1. 齿轮齿条回转缸（PRC / PCRH / PRN）

• PRC-30/50/63/80-90°/180°
• PCRH-30/50/63-90°/180°
• PRN-20/30/50-90°/180°

2. 叶片式摆动缸（PRA）

• PRA-20/30/50-90°/180°

五、夹持 / 手指气缸

1. 平行夹爪（PMK / PQCK / PMCK）

• PMK-10/16/20/25/32
• PQCK-16/20/25/32
• PMCK-20/25/32/40

2. 支点夹爪（PCK1）

• PCK1-10/16/20/25

六、电磁阀（5/2、5/3、3/2）

1. 微型电磁阀（V181 系列）

• V181-01、V181-0-P、V182-01、V183-01-L

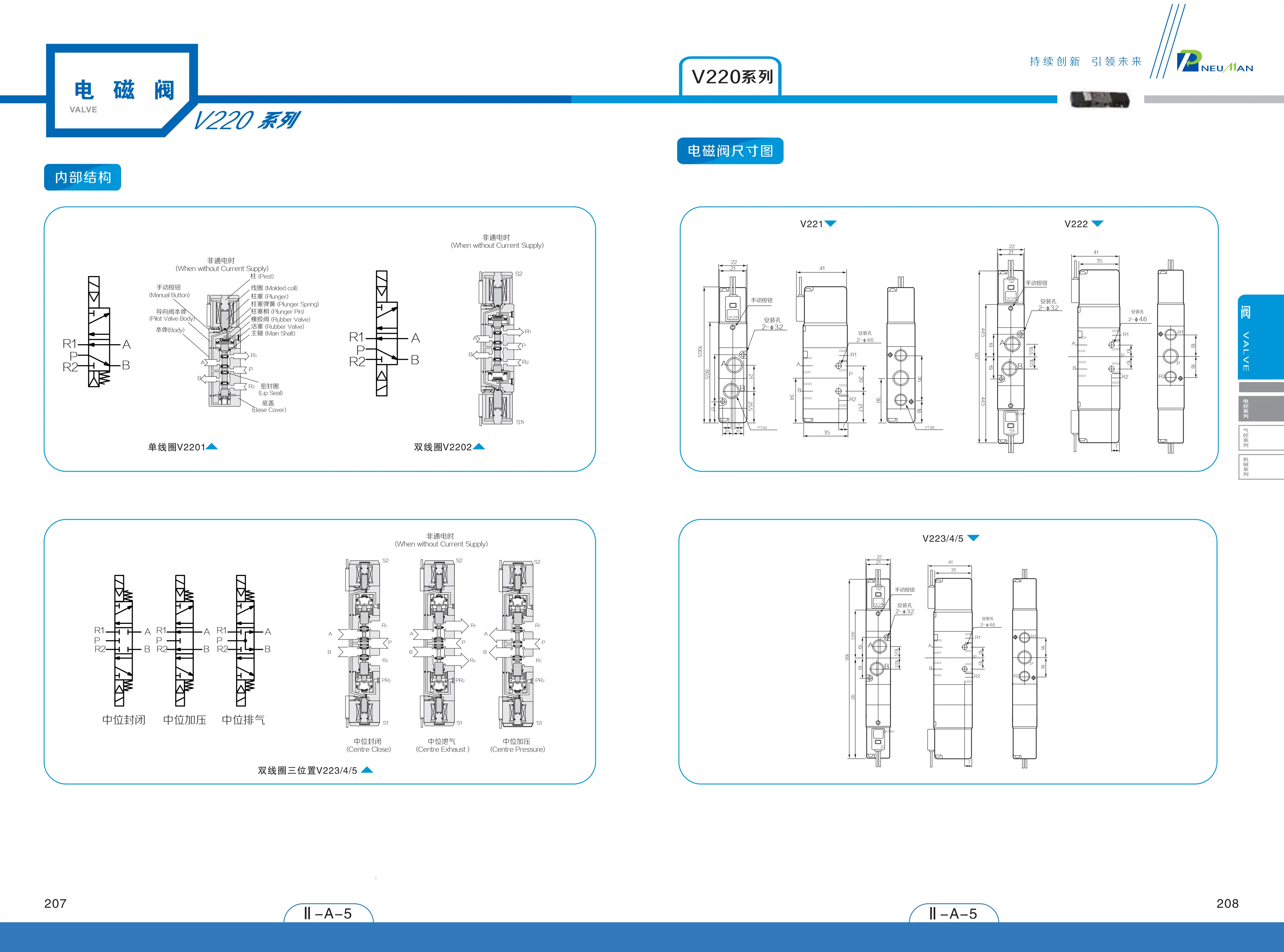

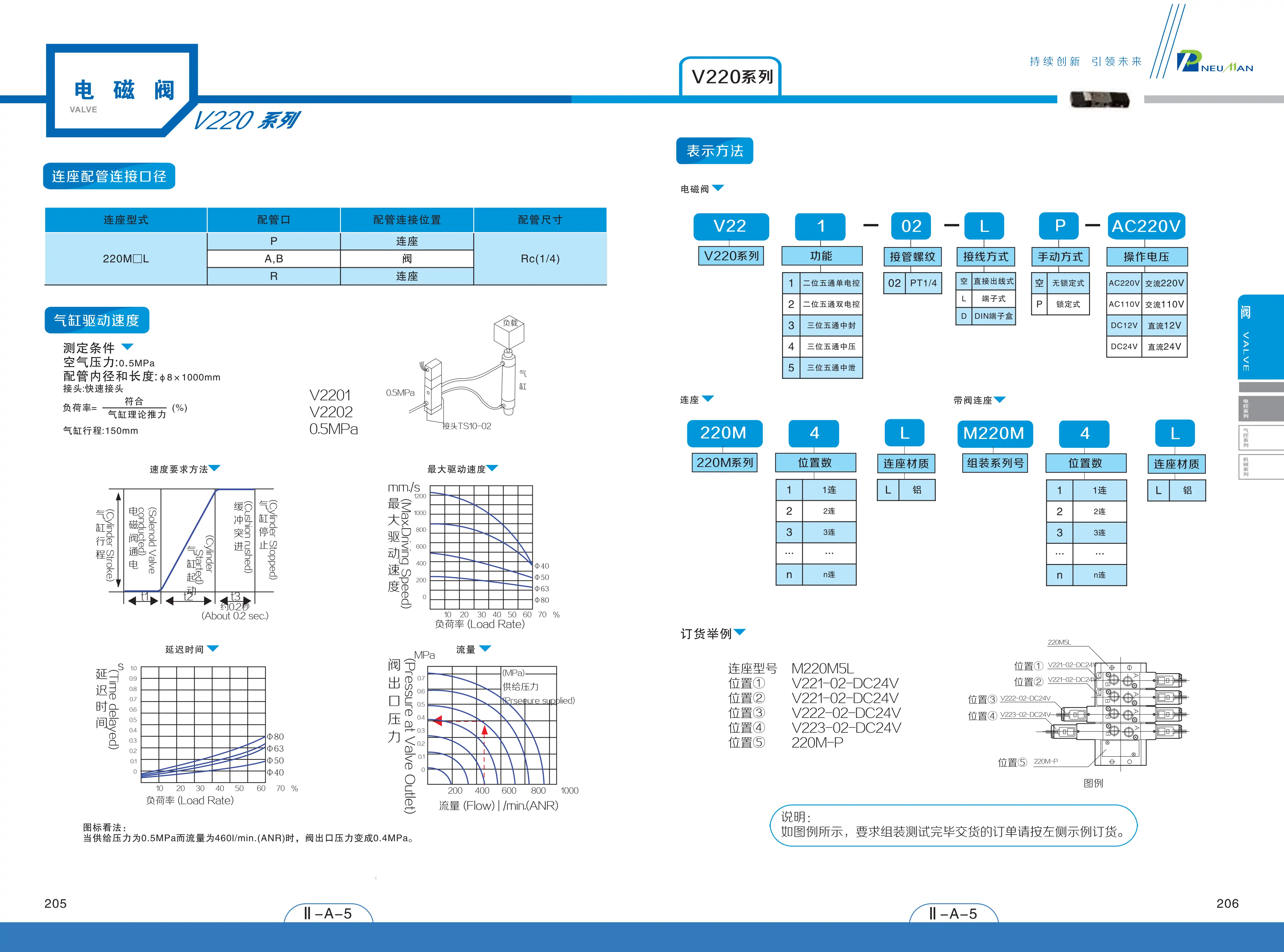

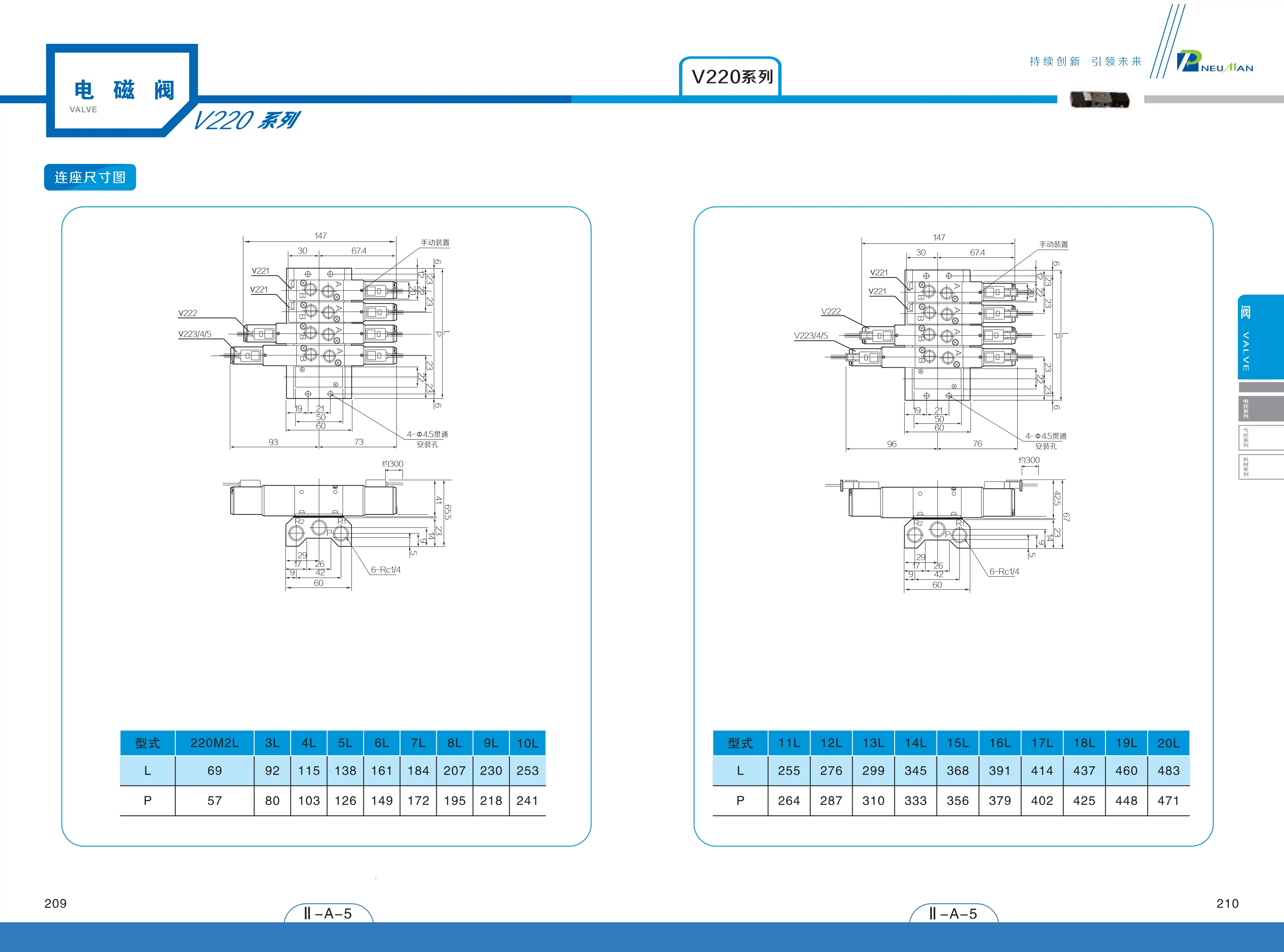

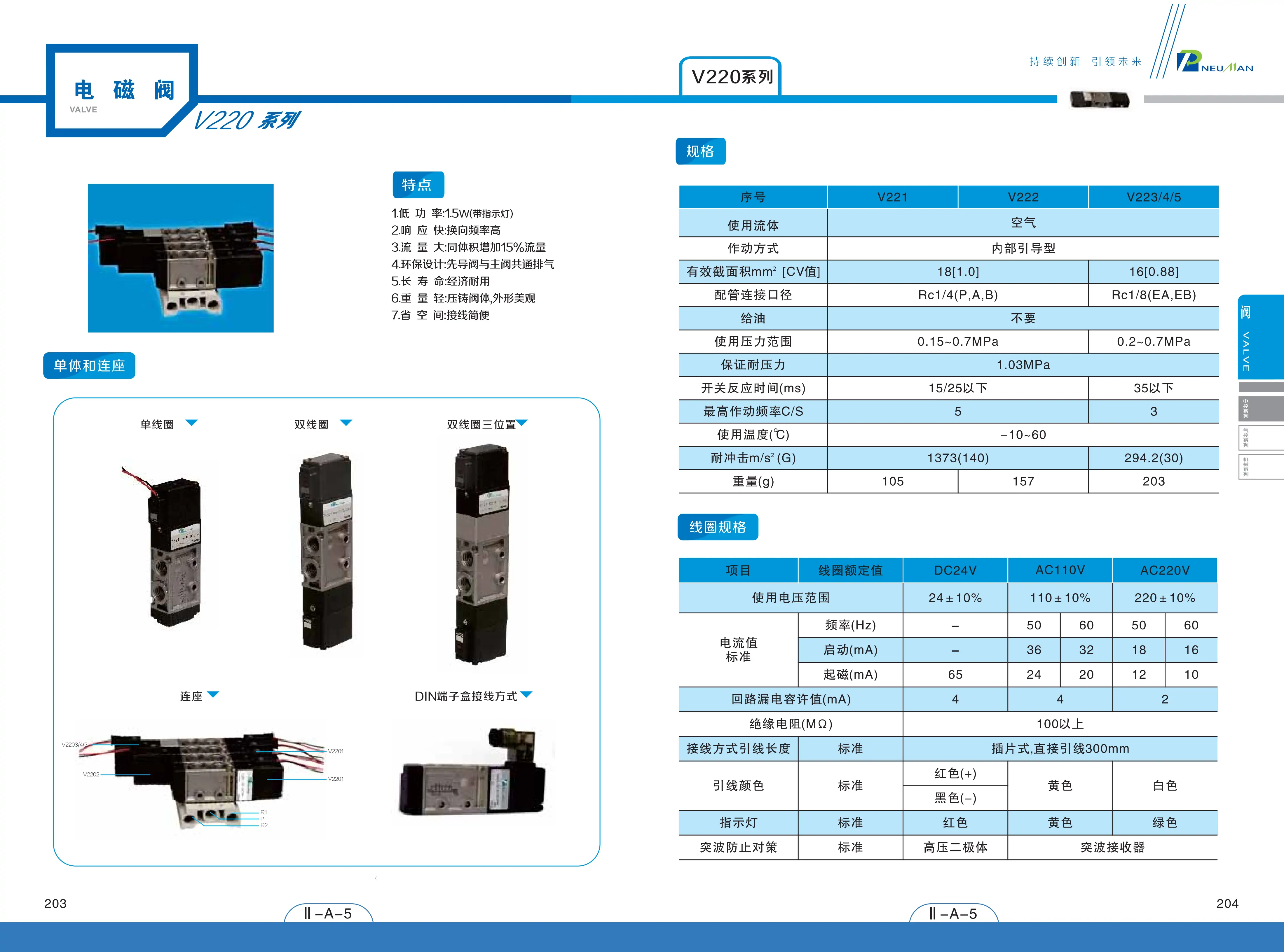

2. 标准电磁阀（V221/V222/V223/V224/V225）

• V221-02-L/P、V222-02-L/P、V223-02-L/P、V224-02、V225-02

3. 流体控制 / 不锈钢阀（ES / JS 系列）

• ES-10/15/20、JS-10/15/20

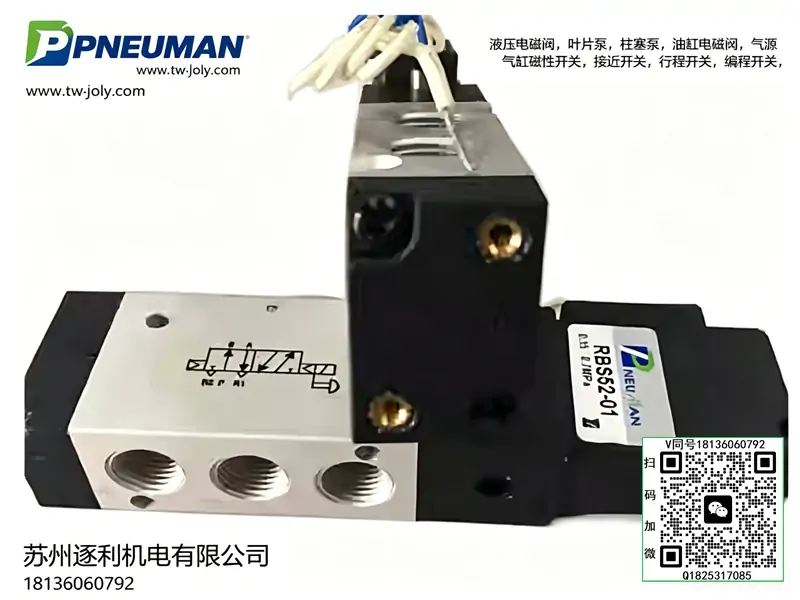

4. 手动阀 / 机械阀（RBS / RBD 系列）

• RBS52-02、RBS53-02、RBS53-03、RBS53-04、RBD52-02、RBD53-02、RBDE53-02

七、气液增压缸 / 增压器

1. 标准增压缸（MPT 系列）

• MPT63-50-10-3T、MPT80-100-20-5T、MPT100-150-30-10T

2. 直压式增压缸（DPS 系列）

• DPS-63/80/100-50/100

3. 标准增压缸（BMD 系列）

• BMD-63/80/100-50/100

八、超薄油压缸 / 小型油压缸

• HQ-20/25/32/40/50/63-10/20/30/50

九、气动接头 / 调速 / 止回

• 金属调速接头（精巧型）
• 塑钢飞速接头（精巧型）
• 止逆阀 / 逆止阀：MPC 系列、C 系列

十、缓冲器 / 压力开关

• 可调 / 固定缓冲器（AC/AD 对应型号）
• 压力开关：PS 系列（PS-10/20/30）

一、品牌与型号逐位释义

• 品牌：PNEUMAN，原厂同气源标准，和RBS52/RBS53电磁阀、R200节流阀密封、气源要求完全互通，可直接共用整套气动回路
• OSP：机械式钢带密封无杆气缸系列（原厂标准OSP-P通用简写），区别于磁耦式无杆缸，承载力更大、防脱落安全性更高
• 25：气缸缸径25mm，决定水平侧向负载、理论输出推力，属于自动化主流中号规格
• 300：活塞有效滑动行程300mm，两端含可调缓冲，实际有效使用行程294mm
• 品类区分：普通PCD/PCDJ为活塞杆伸出式气缸，占用纵深空间大；OSP无杆缸滑块同轴滑动，轴向节省55%安装空间，专用于设备狭长滑台、横向移栽工位

二、基础结构与动作定义

• 气缸类型：双作用机械式钢带密封内置导轨无杆气缸，双向气压驱动，无外置活塞杆，滑块直接承载负载
• 密封结构：上下双层不锈钢钢带密闭缸筒，杜绝粉尘进入腔体，适配机床多铁屑工况
• 内置配置：原厂自带精密滚珠直线导轨，无需额外加装外部导轨，自带活塞磁环，兼容全系磁性感应开关
• 缓冲形式：左右两端独立可调气缓冲+橡胶二次缓冲，高速滑动避免硬撞击，可微调缓冲阻尼
• 进气接口：缸体两端侧面G1/8（1分牙），和PCD85-32气缸气口完全通用，气管可直接互换

三、核心技术参数

• 工作气压：0.2～0.8MPa（2-8kg/cm²），现场最优稳定压力0.45~0.55MPa
• 耐压极限：1.1MPa，超压会挤压钢带变形，造成永久漏气无法修复
• 理论输出力（0.5MPa）：水平推力≈245N，侧向容许负载≤80N，禁止超重偏载
• 动作速度：50~1500mm/s，空载最高高速可达1800mm/s，是普通笔型气缸速度3倍
• 润滑要求：终身免油润滑，无需气源油雾，油雾会粘附钢带缝隙导致滑动卡顿
• 主体材质：硬质阳极氧化铝缸体、不锈钢密封钢带、淬火钢滚珠导轨
• 密封材质：HNBR氢化丁腈橡胶，耐切削液、耐低温，优于常规NBR橡胶
• 使用温度：-10℃～70℃，宽温适配冷库、机床高温切削环境
• 使用寿命：≥1500万次往复，远高于普通活塞杆气缸，适合高频连续移栽
• 防护等级：IP64，防粉尘、防切削液喷淋，无惧机床铁屑堆积
• 最大容许偏摆：±0.3mm，超出会磨损钢带、导轨滚珠

四、伸缩动作逻辑（配套原厂电磁阀）

1. 电磁阀断电常态：滑块停靠左侧原点初始位置
2. 电磁阀通电：滑块平稳向右滑动300mm至右端限位，气缓冲减速停止
3. 电磁阀断电复位：滑块向左退回原点，两端缓冲自动消震
4. 阀件适配选型：标准轻载选配RBS52-02；高速高频、管路较长必须选配RBS53-03大流量电磁阀，避免滑块回程迟滞

五、标准气路搭配接法（全系统一排气节流）

1. RBS52/RBS53 A口 → 气缸左端进气口（滑块右移），串联R200-02排气节流调速
2. RBS52/RBS53 B口 → 气缸右端进气口（滑块左移），按需选配节流阀
3. 排气口：必须加装大流量消声器，高速排气气流大，微型消声器会产生强烈啸叫
4. 气源前置：二联件过滤减压，禁止油雾，过滤精度≤5μm，防止钢带卡屑

六、安装使用硬性注意事项

• 安装基面必须平面度≤0.1mm/m，基面变形会直接导致导轨单边磨损、滑块卡死
• 负载必须中心同轴安装，严禁侧向悬臂偏载，无杆缸无活塞杆抗弯结构，偏载直接撕裂密封钢带
• 禁止加装进气节流：高速滑动极易出现爬行抖动，严格执行排气节流调速
• 铁屑工况每周吹扫缸体缝隙：钢带缝隙极易卡入细微铁屑，是无杆缸漏气头号故障原因
• 两端缓冲禁止一次性锁死：高速工况先松缓冲旋钮空载试运行，再微调阻尼，防止内部活塞撞击破损
• 磁性开关安装：只能安装在缸体侧边卡槽，禁止打孔固定，避免破坏缸体气密性

七、常见独有故障排查

• 滑块滑动卡顿、异响：钢带缝隙卡入铁屑、导轨润滑脂干涸；高压干燥气源吹扫，补充导轨专用硅基润滑脂
• 缸体表面缓慢漏气：钢带边角形变、两端端盖密封老化；钢带形变无法维修，直接更换总成，端盖漏气更换O圈
• 高速滑动定位偏移：气缓冲阻尼不一致、两侧节流开度不同；左右节流阀对称统一开度，校准两端缓冲
• 滑块回程无力：电磁阀流量不足、排气背压过高；小缸长行程统一更换RBS53-03大流量电磁阀
• 磁性开关误触发：滑块震动幅度大；加装滑块减震垫片，微调开关感应距离

八、APMATIC全系气动元件最终汇总对照表

本文由苏州逐利机电整理发布，如需转载请浏览来源及出处，原文地址：http://www.tw-joly.com/qg/1220.html
