浅谈过滤器的安装

过滤器在 液压系统中有以下几种安装位置。

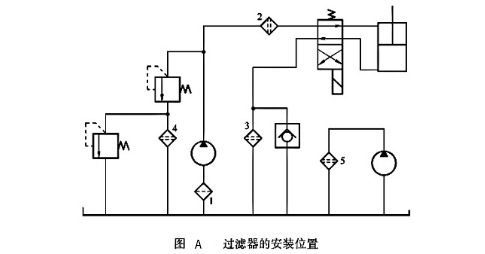

①安装在泵的吸油口。在泵的吸油口安装网式或缐隙式过滤器，防止大颗粒杂质进入泵内，同时有较大通流能力，防止空穴现象，如图A中1所示。

②安装在泵的出口。如图A中2所示，安装在泵的出口可保护除泵以外的元件，但需选择过滤精度高，能承受油路上工作压力和沖击压力的过滤器，压力损失一般小于0.35MPa。此种方式常用于过滤精度要求高的系统及伺服阀和调速阀前，以确保它们的正常工作。为保护过滤器本身，应选用带堵塞发信装置的 过滤器。

③安装在系统的回油路上。安装在回油路可滤去油液回油箱前侵入系统或系统生成的污物。由于回油压力低，可采用滤芯强度低的过滤器，其压力降对系统影响不大，为了防止过滤器阻塞，一般与过滤器并联一安全阀或安装堵塞发信装置，如图A中3所示。

④安装在系统的旁路上。如图A中4所示，将过滤器与阀并联，使系统中的油液不断净化。

⑤安装在独立的过滤系统上。在大型液压系统中，可专设液压泵和过滤器组成的独立过滤系统，专门滤去液压系统油箱中的污物，通过不断循环，提高油液清洁度。专用过滤车也是一种独立的过滤系统，如图A中5所示。

使用过滤器时还应注意过滤器隻能单向使用，按规定液流方向安装，以利于滤芯清洗和安全。清洗或更换滤芯时，要防止外界污染物侵入液压系统。
