RUSITO DNB-250K-22B 柱塞式压力继电器 打包机高压液压压力控制开关

品牌说明

RUSITO主营标准液压控制阀、电磁换向阀、叠加阀、压力控制阀、管式流量阀、压力继电器。

一、DSG 电磁换向阀（02/03 通径）

DSG-02（6 通径）

二位单头

DSG-02-2B2-D24、DSG-02-2B2-A220

DSG-02-2B3-D24、DSG-02-2D2-D24

三位双头

DSG-02-3C2-D24、DSG-02-3C4-D24

DSG-02-3C6-D24、DSG-02-3C60-A220

DSG-03（10 通径大流量）

二位单头：DSG-03-2B2-D24、DSG-03-2B3-A220

三位双头：DSG-03-3C2-D24、DSG-03-3C4-D24、DSG-03-3C60-A220

线圈标识：D24=DC24V 直流；A220=AC220V 交流

二、板式压力控制阀

1.BG 先导溢流阀 BG-03-1、BG-03-2、BG-03-3 BG-06-1、BG-06-2、BG-06-3 BG-10-1、BG-10-2、BG-10-3

2.BSG 电磁溢流阀 BSG-03-2B2-D24、BSG-06-2B2-A220

3.RG 板式减压阀：RG-03、RG-06

4.HT 板式顺序阀：HT-03、HT-06

三、02/03 通径叠加阀系列

1.MRV 叠加溢流阀：MRV-02P、MRV-02A、MRV-03P、MRV-03A

2.MPC 叠加液控单向阀：MPC-02W、MPC-03W

3.MTCV 叠加单向节流阀：MTCV-02W、MTCV-03W

4.MBR 叠加减压阀：MBR-02P、MBR-03P

四、管式流量 / 单向控制阀

CIT 管式单向阀：CIT-02、CIT-03

TC 管式单向节流阀：TC-02、TC-03

TV 管式节流阀：TV-02、TV-03

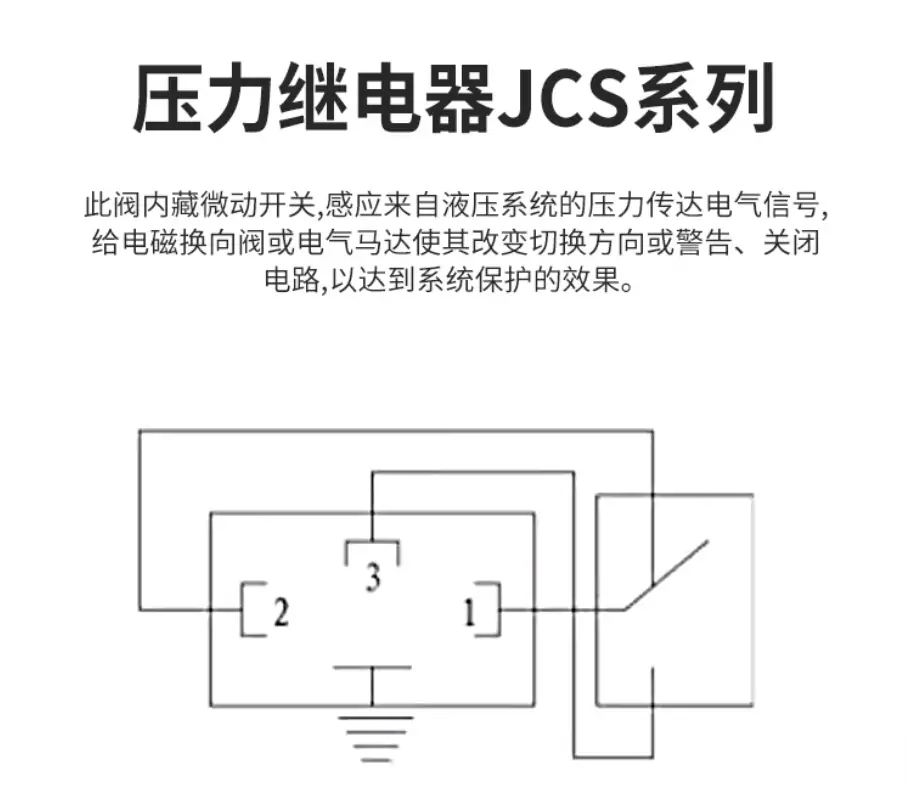

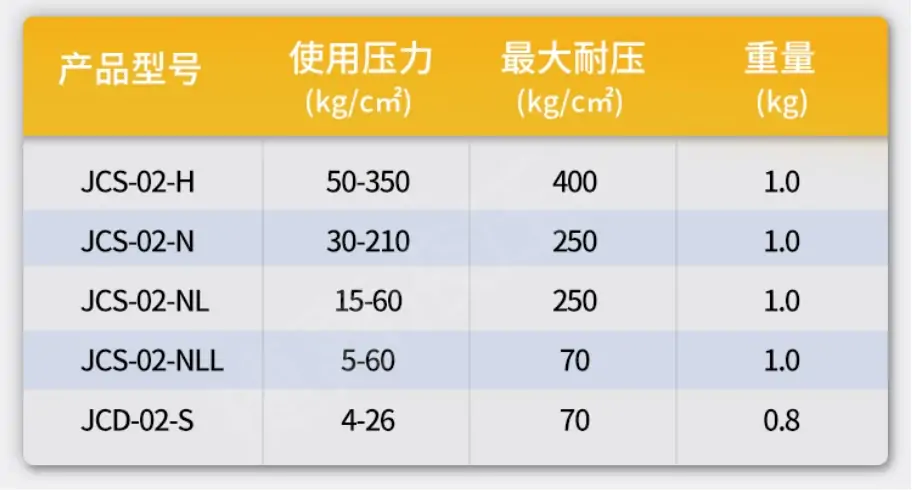

五、压力继电器 JCS 标准系列

JCS-02N（30~210kg/cm²）

JCS-02H（60~350kg/cm²）

JCS-02NL（15~60kg/cm²）

JCS-02NLL（5~60kg/cm²）

六、型号后缀统一释义

1.D24=DC24V 线圈，A220=AC220V 交流线圈

2.02=6 通径、03=10 通径；P/A/W 代表叠加阀油路接口

3.-1/-2/-3：溢流阀调压区间档位

成套适配说明：DNB-250K-22B为工业通用超高压重载活塞式压力继电器，是液压系统高压压力监测、油压-电气信号转换、重型设备超压安全联锁专用核心元件。250K专属超高压量程，适配重型压机、高压成型、锻造液压、重载夹紧、系统超压极限防护等高压力严苛工况，具备抗高压冲击、憋压耐受性强、重载无参数漂移、抗震耐用、回差稳定等特性。采用22B标准板式安装、无指示灯通用开关结构，可与02系列阀组、高压溢流阀、液压锁、换向阀完美配套集成，广泛用于重型机床、高压液压站、锻压设备、注塑高压成型工位，全文体例、参数体系、故障维保与站内全系液压元件完全统一。

一、型号逐位完整精准释义（行业通用编码规则）

• DNB：系列代号，重型活塞式压力继电器，机械刚性感应结构，专为高压重载、高频冲击工况设计，结构坚固、抗疲劳、稳定性远超普通压力开关
• 250K：压力量程代码，额定调节区间4.0～25.0MPa，超高压重载专用档位，覆盖工业绝大多数重型高压液压工况
• 22B：结构规格代码，标准工业微动开关、板式固定安装结构、常开常闭双触点兼容、无指示灯防尘防护结构，工业通用标配款
• DNB全系标准量程精准对照
• 40K：0.5～4.0MPa，低压轻载、微压检测专用
• 70K：1.0～7.0MPa，常规中压、工装夹紧通用
• 150K：3.0～15.0MPa，中高压重载、常规高压成型工况
• 250K（本款）：4.0～25.0MPa，超高压重载、重型压机、极限超压防护首选
• 默认核心配置：加厚强化高压活塞感应机构、超高压专用抗疲劳加粗调压弹簧、耐高压冲击工业级微动开关、防松刻度精密调压旋钮、高压耐油密封组件、加固板式安装底座。整体结构针对高压憋压、瞬时冲击、重载连续循环工况专项强化，纯机械结构无电子漂移、抗油污、抗高频压力波动、抗震性能优异，长期超高压工况运行参数稳定、故障率极低，是重型高压液压系统必备的压力反馈与安全联锁元件。
• 选型红线：本元件为超高压压力信号检测开关，无调压、稳压、溢流控压功能，不可替代高压溢流阀使用；严禁超25MPa长期持续高压运行，易导致高压弹簧疲劳、活塞拉伤卡滞、信号漂移失效；禁止暴力猛调压力旋钮，高压精密丝杆与弹簧极易形变损伤；必须保证油液高度洁净，高压工况下微小杂质即可拉伤活塞、造成信号失灵。

二、核心额定技术参数（行业通用标准）

• 元件类型：活塞式机械感应超高压重载压力继电器、高压油路压力监测、液压-电气信号联锁保护元件
• 标准调压范围：4.0～25.0MPa，全段无级精细微调，全覆盖工业超高压重载工况
• 最高瞬时耐受压力：31.5MPa，超高耐压冗余，可抵御高压憋压、峰值冲击、管路压力波动，防护安全性高
• 压力回差精度：≤±0.3MPa，超高压区间触发与复位压差稳定，无频繁跳动、无信号断续误触发
• 感应结构：强化加厚高压活塞感应、加粗高强度抗疲劳弹簧平衡复位、机械式硬触点精准触发，抗高压冲击能力极强
• 电气触点规格：NO/NC常开常闭通用触点，适配DC24V、AC220V工业标准控制电路
• 最大触点容量：5A，AC250V，可直接驱动PLC信号端、中间继电器、指示灯，适配重型设备自动化控制回路
• 响应时间：≤25ms，超高压压力突变快速响应，信号反馈实时精准无滞后
• 重复定位精度：高，重载连续循环作业无明显参数漂移，高压成型、重载夹紧到位一致性优异
• 机械使用寿命：≥50万次，适配重型设备长期连续启停、高频高压冲击工况

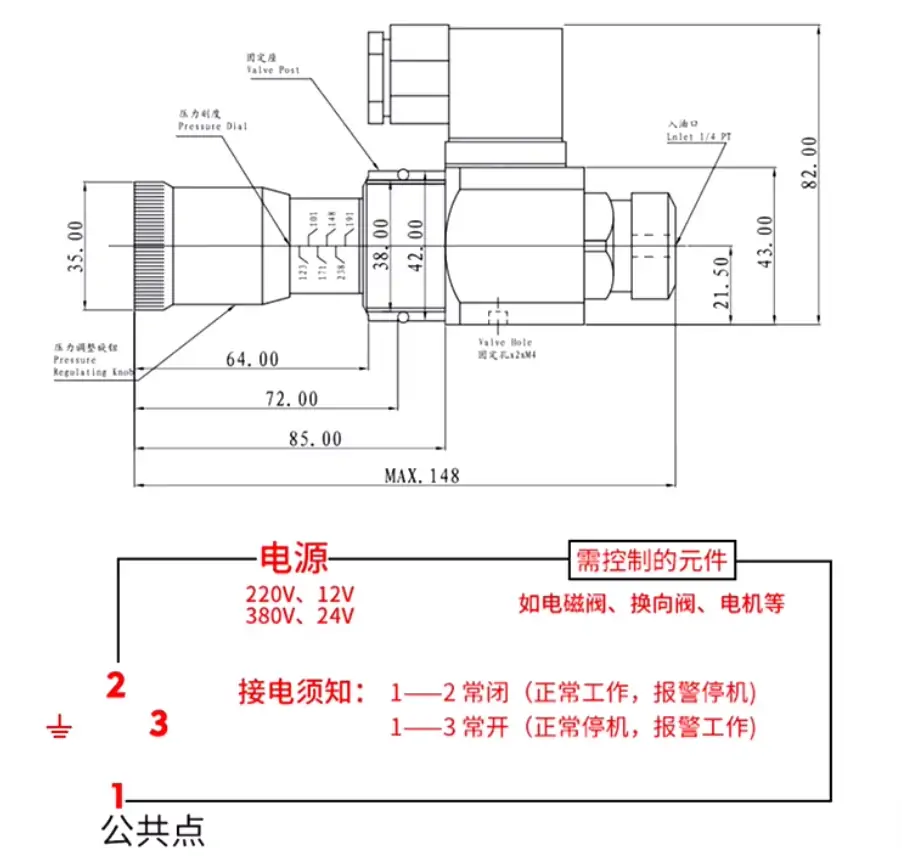

• 安装形式：标准板式固定安装，可独立安装或搭配02系列高压阀组配套集成使用
• 阀体材质：加厚高强度耐压铸铁阀体、淬火硬化耐磨活塞、超高压专用抗疲劳弹簧组件
• 适配液压介质：ISO VG32/VG46抗磨矿物液压油，兼容常规工业阻燃液压介质
• 标准工作油温：30℃～60℃，极限运行区间-20℃～+80℃
• 推荐过滤精度：≤10μm，杜绝硬质颗粒拉伤高压活塞，保障超高压感应精度与设备稳定性
• 阀体重量：0.6kg，结构紧凑坚固、高压抗震、适配重型设备长期震动冲击工况
• 核心优势：超高压量程全覆盖、抗重载高压冲击、憋压耐受性强、回差精准稳定、无高压参数漂移、机械强度高、使用寿命长，是重型压机、高压成型设备、超压安全联锁防护的核心专用信号元件

三、专属工作原理（DNB-250K-22B核心逻辑）

1、低压待机复位状态

系统油路压力低于超高压预设触发阈值时，加粗高强度调压弹簧预紧力大于油路油压推力，高压活塞保持低位复位状态，微动开关维持常态通断。系统判定为高压未达标、重载未承压、成型工位未就绪，锁定后续高压工序，杜绝低压空行程作业、重载夹持松动、高压设备误动作等重大安全隐患。

2、超高压达标信号触发状态

设备高压成型、重载锻造、超压夹紧作业过程中，油路压力持续攀升至预设超高压阈值，油压推力克服高强度弹簧预紧力，推动加厚活塞精准上行位移，触碰内部工业级微动开关完成电气信号切换。系统接收高压到位信号，判定重载承压达标、工件高压成型到位，自动执行保压定型、延时稳压、工序锁定、泄压复位等自动化流程。

3、压力回落自动复位状态

高压成型工序完成、系统泄压卸荷、油缸复位，油路压力快速回落至回差区间以下，油压推力消失，高强度弹簧推动活塞快速自动复位，微动开关恢复常态，电气信号清零复位。设备回归高压待机状态，等待下一次重载启动指令，形成完整闭环高压自动控制逻辑。

超高压重载专属联锁防护原理

针对重型超高压设备严苛工况优化防护逻辑，可匹配电控系统实现高压到位自锁、欠压禁止作业、超压报警停机、异常泄压紧急防护功能。有效规避高压憋压、管路超荷、工装过载损坏、压力不足成型不良等故障，全方位保护高压变量泵、高压阀组、耐压管路与重型工装设备安全，大幅提升重型设备运行稳定性与生产安全性。

元件核心定位：DNB-250K-22B=超高压重载专用压力继电器、重型压机到位检测、高压工序联锁、液压系统超压极限安全防护核心信号元件

四、DNB全系量程工况精准对比

五、标准化安装与精准调试步骤

1. 基面预处理：彻底清理安装基面氧化皮、铁屑、油泥、毛刺，保证板面平整光洁、油孔完全通透无遮挡，杜绝硬质杂质进入阀体，防止高压活塞拉伤、卡滞、信号失灵。
2. 对位固定安装：精准对准安装孔平稳贴合阀体，对角均匀分步锁紧固定螺栓，严禁单边受力、暴力锁紧，避免阀体形变、活塞偏心卡滞、高压感应精度失效。
3. 电气接线校验：严格区分常开、常闭触点，匹配重型高压设备控制电路，端子压紧压实，做好防油、防水、抗震加固防护，杜绝重载震动导致虚接、打火、信号干扰。
4. 初始参数预设：开机前完全放松调压旋钮，将超高压触发阈值调至低位，避免开机瞬时高压冲击造成误触发、信号错乱、工序误动作。
5. 空载信号测试：空载启动系统，缓慢分级升压、泄压，反复多次测试触点通断状态，确认高压上升精准触发、降压快速复位，动作灵敏无卡顿、无滞后。
6. 重载高压工艺标定：根据高压成型、锻造、重载夹紧工艺参数，精细微调调压旋钮，精准设定超高压触发阈值，保证工件高压成型到位瞬时触发、无提前、无滞后、无漏触发。
7. 超高压回差校验：多次高压全量程循环测试，根据设备工况适度调整回差，确认信号无频繁跳动、无断续误触发、高压联锁逻辑安全可靠。
8. 参数锁止验收：调试达标后锁紧防松螺母，连续重载高压循环运行1小时，信号稳定、阀体无高压渗漏、无异响、无误联锁动作即可投产使用。

六、高频现场故障排查（DNB-250K-22B超高压专属）

• 超高压到位无信号、不触发：高压触发阈值设定过高、高压活塞油泥卡滞拉伤、微动开关触点烧蚀损坏、接线断路虚接；重新精准标定高压参数、拆解清洗研磨活塞与流道、检修线路或更换开关总成。
• 低压误触发、重载未到位提前信号：高压阈值过低、超高压弹簧疲劳松弛、系统压力脉动冲击过大；适度上调高压工作阈值、更换抗疲劳高压专用弹簧、排查溢流阀稳压不稳、管路压力波动隐患。
• 高压信号频繁跳动、反复通断：压力回差设置过小、油路进气、活塞活动干涩卡滞、系统高压压力波动；适度加大适配回差、彻底油路排气、清洗高压流道消除卡顿。
• 超压不触发、极限过载保护失效：超出额定高压量程、活塞高压卡死、调压丝杆积垢卡滞失灵；重新匹配系统压力标定、疏通高压感应油路、修复调节机构灵活性。
• 泄压后信号不复位、长期常通卡死：高压弹簧变形卡滞、活塞高温积碳抱死、油路残留高压余压；拆解清洗阀体高压腔体、更换高强度专用弹簧、排查保压回路残压滞留问题。
• 阀体高压渗油、压力感应不准：高压密封件高温老化破损、螺栓力矩不均、安装对位偏差；更换高压耐油密封套件、对角均匀复紧螺栓、重新精准校正安装位置。
• 长期重载运行参数漂移、触发偏移：设备高频震动导致旋钮松动、活塞轻微磨损、高压弹簧弹力衰减；锁紧防松螺母、定期高压标定、更换磨损重载组件。
• 触点烧蚀、信号接触不良：触点超电流负载、高频高压通断打火、线路端子虚接；加装中间继电器分流稳压、紧固接线端子、更换损坏微动开关。

七、硬性使用禁忌与标准化维保规范

• 严禁暴力快速调压：超高压精密丝杆与加粗弹簧受力敏感，暴力调节会拉伤螺纹、挤压弹簧形变，造成高压精度永久失效、信号错乱漂移。
• 严禁超25.0MPa长期持续运行：超出额定工作区间，会加速弹簧疲劳、活塞拉伤磨损，引发高压触发失灵、阀体卡死报废，超31.5MPa极易直接损毁阀体。
• 严禁当作调压阀、溢流阀使用：仅具备超高压信号检测功能，无稳压、溢流、控压能力，强行用于压力控制会直接击穿内部精密结构。
• 严禁油液不洁、过滤不达标：高压工况下微小硬质颗粒会直接拉伤硬化活塞、堵塞感应间隙，是高压信号失灵、阀体卡死的核心诱因。
• 严禁阀体单边紧固受力：螺栓受力不均引发阀体微变形、活塞偏心卡滞，高压感应精度大幅下降、触发逻辑紊乱。
• 严禁油温超80℃高温运行：高温加速高压密封老化、弹簧弹力衰减、油液碳化积垢，造成高压阈值偏移、信号抖动、阀体卡滞。
• 严禁触点超负载工作：禁止直接驱动大功率负载，必须配套中间继电器转接，避免高压高频通断导致触点烧蚀、信号失效。
• 严禁中低压轻载工况长期混用：本阀为超高压专用，弹簧刚度极大，中低压区间灵敏度偏低，易出现触发迟钝、漏触发问题。
• 标准维保周期规范：每500小时巡检超高压信号触发精度、阀体高压密封性、接线紧固状态，更换系统精密滤芯，精准校验高压触发阈值，排查油路杂质、积碳、进气与压力波动隐患；每1000小时拆解清洗高压感应活塞、加粗弹簧腔、超高压压力流道，更换全套老化高压密封件，检测微动开关导通性能，重新精细标定超高压工作参数；每3000小时更换疲劳高压调压弹簧、磨损活塞组件、老化微动开关，恢复超高压感应精准、重载信号稳定、极限超压联锁可靠的核心性能。

本文由苏州逐利机电整理发布，如需转载请浏览来源及出处，原文地址：http://www.tw-joly.com/jdq/1534.html
