RUSITO JCS-02NLL 油压压力继电器 低压力区间可调 鞋机高周波液压系统感应开关

品牌说明

RUSITO主营标准液压控制阀、电磁换向阀、叠加阀、压力控制阀、管式流量阀、压力继电器。

一、DSG 电磁换向阀（02/03 通径）

DSG-02（6 通径）

二位单头

DSG-02-2B2-D24、DSG-02-2B2-A220

DSG-02-2B3-D24、DSG-02-2D2-D24

三位双头

DSG-02-3C2-D24、DSG-02-3C4-D24

DSG-02-3C6-D24、DSG-02-3C60-A220

DSG-03（10 通径大流量）

二位单头：DSG-03-2B2-D24、DSG-03-2B3-A220

三位双头：DSG-03-3C2-D24、DSG-03-3C4-D24、DSG-03-3C60-A220

线圈标识：D24=DC24V 直流；A220=AC220V 交流

二、板式压力控制阀

1.BG 先导溢流阀 BG-03-1、BG-03-2、BG-03-3 BG-06-1、BG-06-2、BG-06-3 BG-10-1、BG-10-2、BG-10-3

2.BSG 电磁溢流阀 BSG-03-2B2-D24、BSG-06-2B2-A220

3.RG 板式减压阀：RG-03、RG-06

4.HT 板式顺序阀：HT-03、HT-06

三、02/03 通径叠加阀系列

1.MRV 叠加溢流阀：MRV-02P、MRV-02A、MRV-03P、MRV-03A

2.MPC 叠加液控单向阀：MPC-02W、MPC-03W

3.MTCV 叠加单向节流阀：MTCV-02W、MTCV-03W

4.MBR 叠加减压阀：MBR-02P、MBR-03P

四、管式流量 / 单向控制阀

CIT 管式单向阀：CIT-02、CIT-03

TC 管式单向节流阀：TC-02、TC-03

TV 管式节流阀：TV-02、TV-03

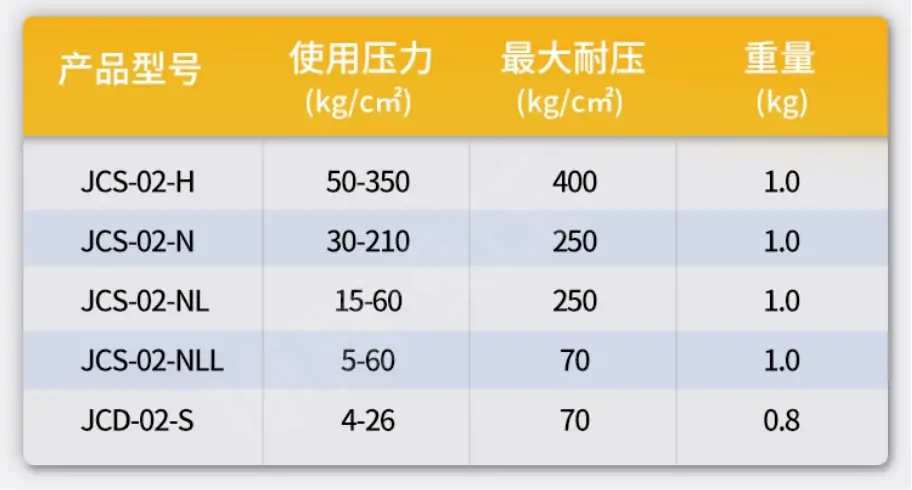

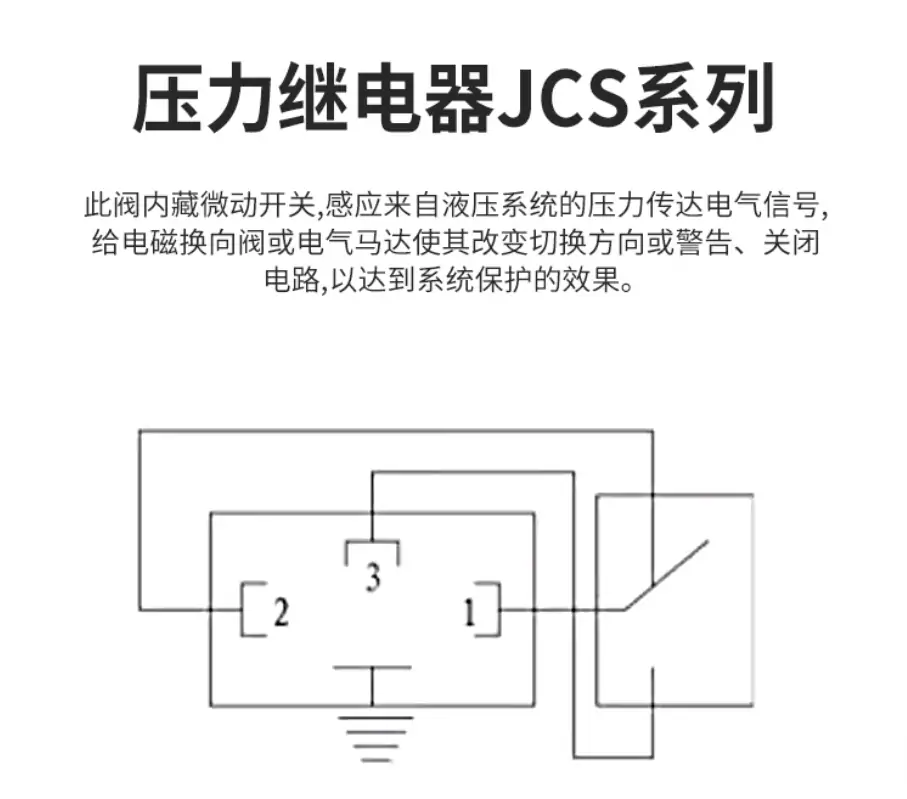

五、压力继电器 JCS 标准系列

JCS-02N（30~210kg/cm²）

JCS-02H（60~350kg/cm²）

JCS-02NL（15~60kg/cm²）

JCS-02NLL（5~60kg/cm²）

六、型号后缀统一释义

1.D24=DC24V 线圈，A220=AC220V 交流线圈

2.02=6 通径、03=10 通径；P/A/W 代表叠加阀油路接口

3.-1/-2/-3：溢流阀调压区间档位

成套适配说明：JCS-02NLL为工业标准02通径超低压超高灵敏板式机械式压力继电器，是JCS系列专属微压检测专用元件，针对微小油压变化、低压预支撑、精密微定位等超低压力工况专项优化。具备微压感应灵敏、回差极小、无低压迟钝、信号零漂移等核心特性，可精准识别0.5MPa级微弱油压信号，解决普通压力继电器低压触发失效、信号滞后、误跳等通病。兼容02通径标准安装基面，可与DSG-02换向阀、MRV-02溢流阀、MPCV-02液压锁完美叠装集成，广泛用于精密工装预压支撑、轻型设备微压到位检测、低压辅助油路联锁、精密机床辅助动作控制，全文体例、参数、维保故障体系与站内全系液压元件完全统一。

一、型号逐位完整精准释义（行业通用编码规则）

• JCS：系列代号，波纹管+活塞复合感应式液压压力继电器，工业液压专用机械油压-电气信号转换、压力联锁保护元件，感应精度优于普通活塞式继电器
• 02：规格代码，适配02通径液压系统标准安装基面，匹配02系列全系叠加阀组安装尺寸，通用叠装兼容
• NLL：压力档位代码，超低压超高灵敏专用型，全系最低量程档位，专为微压、低压精密检测工况设计，低压灵敏度拉满，无检测盲区
• JCS-02全系档位精准对照
• NLL（本款）：超低压超高灵敏型 0.5～6.0MPa，微压精密检测、预压支撑专属
• NL：低压灵敏型 1.5～6.0MPa，常规轻载夹紧、低压进给工况
• N：中高压通用型 3.0～21.0MPa，标准自动化液压设备通用
• H：高压重载型 6.0～35.0MPa，高压成型、重载过载防护工况
• 默认核心配置：高精密黄铜波纹管感应组件、超低压专用超低刚度调压弹簧、微力矩高灵敏微动开关、刻度式精细调压机构、防尘防油密封壳体、标准02板式安装底座。采用波纹管+活塞复合感应结构，相较于普通单活塞结构，微压感应精度大幅提升，可捕捉微弱油压变化，纯机械结构无电子漂移、抗油污、抗轻微震动，长期精密工况运行参数稳定，是低压微压液压系统唯一精准检测信号元件。
• 选型红线：本元件为超低压微压专用信号检测开关，无调压、稳压、溢流功能，不可替代溢流阀控压；严禁长期超6MPa高压运行，极易压缩超低压软弹簧造成永久形变、微压灵敏度彻底失效；禁止暴力微调旋钮，精密波纹管与弹簧组件极易受损；油液必须高度洁净，细微杂质卡顿感应结构会直接导致微压信号错乱、漏触发。

二、核心额定技术参数（行业通用标准）

• 元件类型：02通径板式波纹管复合感应式超低压高灵敏压力继电器、微压油路精准监测、液压-电气信号联锁转换元件
• 标准适配规格：匹配02系列液压阀组标准安装基面，适配精密低压液压站、微压辅助控制系统
• NLL型标准调压范围：0.5～6.0MPa，全域超低压精细无级微调，覆盖所有工业微压、低压精密工况
• 最高耐受压力：7.0MPa，专属低压耐压设计，杜绝瞬时高压冲击损坏精密感应组件
• 压力回差精度：≤±0.15MPa，超低压区间回差极致微小，无信号跳动、无频繁通断、无误触发
• 感应结构：精密波纹管+硬化活塞复合感应、超低刚度弹簧平衡复位、微力矩精准触发结构
• 电气触点规格：NO/NC常开常闭通用触点，适配DC24V、AC220V工业常规控制电路
• 最大触点容量：5A，可直接驱动PLC信号端、中间继电器、指示灯，适配精密控制回路
• 响应时间：≤18ms，微弱压力变化极速响应，微压信号反馈无滞后、无丢失
• 重复定位精度：极高，微压循环工况无参数漂移，精密定位、预压支撑一致性优异
• 安装形式：标准02板式固定安装，可独立安装或搭配02阀组叠装集成使用
• 阀体材质：精密铸铁阀体、黄铜镀镍波纹管、硬化耐磨活塞、抗疲劳超低压专用弹簧
• 适配液压介质：ISO VG32/VG46抗磨矿物液压油，兼容常规工业阻燃液压介质
• 标准工作油温：30℃～60℃，极限运行区间-20℃～+80℃
• 推荐过滤精度：≤5μm，超精密过滤，杜绝细微杂质卡顿微压感应结构，保障检测精度
• 阀体重量：1.0kg，结构紧凑精密、抗震稳固，适配精密设备低震动工况
• 核心优势：全系最低检测阈值、微压超高灵敏、回差极小、低压无检测盲区、信号稳定无漂移、精密工况适配性极强，是液压预压支撑、微压到位检测、精密工序联锁的专属核心元件

三、专属工作原理（JCS-02NLL核心逻辑）

1、微压待机复位状态

系统油路压力低于微压预设触发阈值时，超低刚度精密弹簧预紧力大于油路微弱油压推力，波纹管与活塞组合机构保持初始复位状态，微动开关维持常态电气通断。系统判定为预压未到位、微支撑失效、精密工位未就绪，锁定后续加工工序，杜绝微压不足导致的工件偏移、加工精度不良等问题。

2、超低压达标信号触发状态

设备预压进给、轻型支撑、微定位作业时，油路产生微弱压力并缓慢上升，达到0.5MPa起的预设微压阈值时，极小油压推力即可克服软弹簧预紧力，推动波纹管与活塞精准位移，触碰高灵敏微动开关完成电气信号切换。系统接收微压到位信号，判定精密工位支撑达标、预压定位合格，自动解锁后续精密进给、夹紧、加工工序。

3、微压回落自动复位状态

精密工序完成、系统泄压，油路微压快速回落至回差区间以下，油压推力消失，精密弹簧推动感应机构极速复位，微动开关恢复常态，电气信号清零复位。设备回归微压待机状态，等待下一次精密作业启动指令，实现全程闭环精准控制。

4、精密工况专属联锁防护原理

针对精密低压设备专属防护逻辑，可匹配电控系统实现微压缺失报警、预压到位自锁、压力不足禁止加工功能。有效解决普通压力继电器检测不到低压、微压波动误工序、支撑失效无反馈等痛点，保障精密液压设备加工稳定性与产品良品率。

元件核心定位：JCS-02NLL=02通径超低压超高灵敏专用压力继电器、微压到位检测、预压支撑联锁、精密液压工序闭环控制核心元件

四、JCS-02全系档位工况精准对比

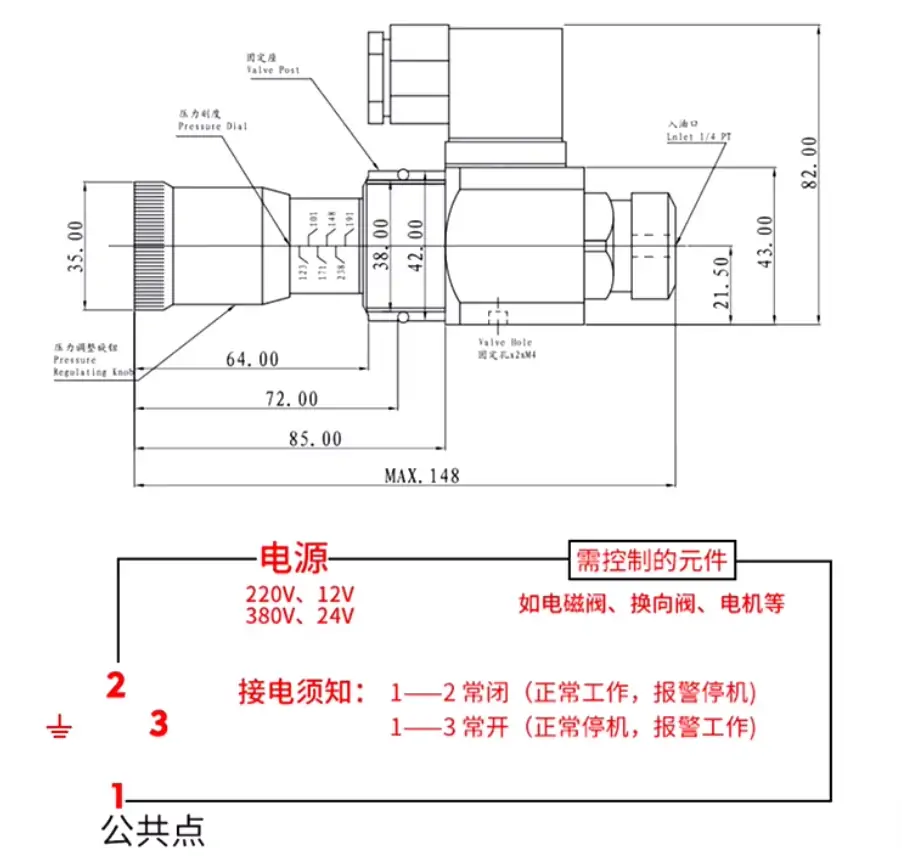

五、标准化安装与精准调试步骤

1. 超精密基面预处理：彻底清理安装基面细微铁屑、油泥、毛刺，保证板面绝对平整、油孔通透无遮挡，杜绝微小杂质进入阀体卡顿精密感应组件，防止微压信号失灵。
2. 精准对位安装：对准定位孔平稳贴合阀体，对角轻柔均匀锁紧螺栓，严禁单边用力、暴力锁紧，避免阀体微变形导致波纹管偏心、微压感应精度失效。
3. 电气接线校验：区分常开、常闭触点，匹配精密设备低压控制电路，端子压紧牢固，做好防油防水防震防护，杜绝微弱信号虚接、干扰、丢失。
4. 初始微压参数预设：开机前逆时针完全放松调压旋钮，将触发阈值调至最低，避免开机微小压力冲击造成误触发、信号错乱。
5. 空载微压灵敏度测试：空载启动系统，极缓慢小幅升压、泄压，反复测试触点通断，确认微弱油压变化即可精准触发、快速复位，无迟钝、无漏触发。
6. 精密工况标定：根据预压支撑、微定位工艺需求，毫米级精细微调调压旋钮，设定精准微压触发阈值，保证压力达标瞬间触发、无滞后、无提前误动作。
7. 微压回差稳定性校验：多次低频微压循环测试，确认信号无跳动、无断续误触发、回差稳定，精密联锁逻辑可靠。
8. 参数锁止验收：调试达标后轻柔锁紧防松螺母，连续精密循环运行1小时，信号稳定、阀体无渗漏、无误动作即可投产使用。

六、高频现场故障排查（JCS-02NLL超低压专属）

• 微压到位无信号、漏触发：微压阈值设定过高、波纹管积垢卡顿、微动开关灵敏度过低、接线虚断；重新精细标定参数、拆解清洗精密感应组件、检修更换开关触点。
• 零压误触发、待机乱信号：阈值过低、超低压弹簧疲劳松弛、油路残留微量残压、环境震动干扰；适度上调微压阈值、更换专用精密弹簧、彻底油路泄压排气。
• 微压信号频繁跳动、反复通断：回差设置过小、油路微量进气、感应组件活动干涩、系统压力微波动；微调增大适配回差、彻底排气、清洗感应结构消除卡顿。
• 微压触发迟钝、响应滞后：波纹管轻微变形、弹簧弹力衰减、油液粘度过高或杂质附着；检修感应组件、更换疲劳弹簧、更换洁净适配液压油。
• 泄压后信号不复位、常通卡死：精密弹簧卡滞/变形、活塞微抱死、油路滞留微压；拆解清洗阀体腔体、更换超低压专用弹簧、排查油路保压残压。
• 阀体微渗油、检测精度偏移：密封件老化微损、螺栓力矩不均、安装微错位；更换精密密封套件、对角均匀复紧螺栓、重新精准对位安装。
• 长期运行微压参数漂移：设备轻微震动导致旋钮松动、波纹管轻微疲劳、弹簧性能衰减；锁紧防松螺母、定期微压精准标定、更换老化精密组件。
• 微信号接触不良、时通时断：微电流触点氧化、接线端子松动、线路干扰；紧固接线、打磨触点或更换微动开关，加装小型中间继电器稳定信号。

七、硬性使用禁忌与标准化维保规范

• 严禁暴力调压、大力锁紧：内部波纹管与软弹簧为超精密组件，暴力操作会直接形变报废，永久丧失微压检测精度。
• 严禁超6.0MPa长期高压运行：超出额定量程会碾压超低压弹簧、拉伤波纹管，彻底损坏微压灵敏结构。
• 严禁当作调压阀、溢流阀使用：仅具备微压信号检测功能，无稳压、溢流、控压能力，强行控压直接损毁精密结构。
• 严禁油液不洁、过滤精度不足：细微粉尘、油泥是微压感应卡顿、信号错乱的核心诱因，必须保证油液高度洁净。
• 严禁阀体单边受力安装：螺栓受力不均引发阀体微变形，导致感应组件偏心、微压检测精度大幅偏差。
• 严禁高温超80℃工况运行：高温会加速弹簧松弛、波纹管老化、密封失效，造成微压阈值持续漂移。
• 严禁触点超负载工作：禁止直接驱动大功率负载，必须配套中间继电器转接，避免微电流触点烧蚀、信号失效。
• 严禁重载高压工况混用：本阀为超低压专用，高压工况下灵敏度完全失效，无法正常检测反馈信号。
• 标准维保周期规范：每500小时巡检微压触发精度、阀体密封性、接线紧固状态，更换系统精密滤芯，精细校验微压阈值，排查油路微量进气与杂质隐患；每1000小时拆解清洗波纹管、精密活塞、低压弹簧腔，更换全套密封件，检测微动开关微电流导通性能，重新精准标定超低压工作参数；每3000小时更换疲劳超低压弹簧、老化波纹管、磨损感应组件与微动开关，恢复超低压超高灵敏感应、微信号稳定反馈、精密工序可靠联锁的核心性能。

本文由苏州逐利机电整理发布，如需转载请浏览来源及出处，原文地址：http://www.tw-joly.com/jdq/1533.html
