CEMA变频马达YAEJ802-4.YA100L1-4电动机YA132S1-2.YP-50-0.55-4

YP变频系列2极型号：

YP-50-0.37-2 YP-50-0.55-2 YP-50-0.75-2 YP-50-1.1-2 YP-50-1.5-2 YP-50-2.2-2

YP-50-3-2 YP-50-4-2 YP-50-5.5-2 YP-50-7.5-2 YP-50-11-2 YP-50-15-2

YP-50-18:5-2 YP-50-22-2 YP-50-30-2 YP-50-37-2 YP-50-45-2

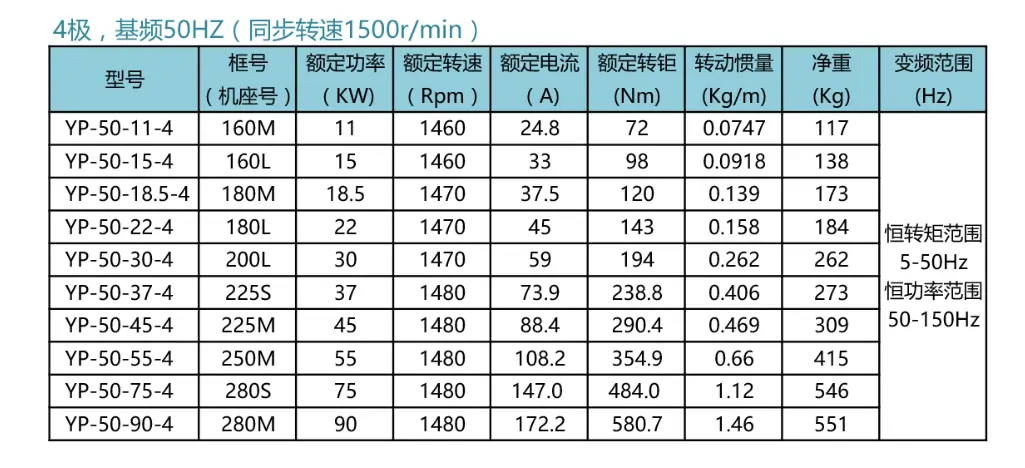

YP变频系列4极型号

YP-50-0.18-4 YP-50-0.25-4 YP-50-0.37-4 YP-50-0.75-4 YP-50-1.5-4 YP-50-2.2-4

YP-50-3.0-4 YP-50-5.5-4 YP-50-7.5-4 YP-50-11-4 YP-50-15-4 YP-50-18.5-4

YP-50-22-4 YP-50-30-4 YP-50-37-4 YP-50-45-4 YP-50-75-4 YP-50-90-4

YP-50-110-4 YP-50-132-4 YP-50-160-4 YP-50-200-4 YP-50-250-4 YP-50-315-4

YP变频系列6极型号

YP-50-0.18-6 YP-50-0.25-6 YP-50-0.37-6 YP-50-0.55-6 YP-50-0.75-6 YP-50-1.5-6

YP-50-2.2-6 YP-50-3.0-6 YP-50-5.5-6 YP-50-7.5-6 YP-50-11-6 YP-50-15-6

YP-50-18.5-6 YP-50-22-6 YP-50-30-6 YP-50-37-6 YP-50-45-6 YP-50-75-6

YP-50-90-6 YP-50-110-6 YP-50-132-6 YP-50-160-6 YP-50-200-6 YP-50-250-6

YP-50-315-6

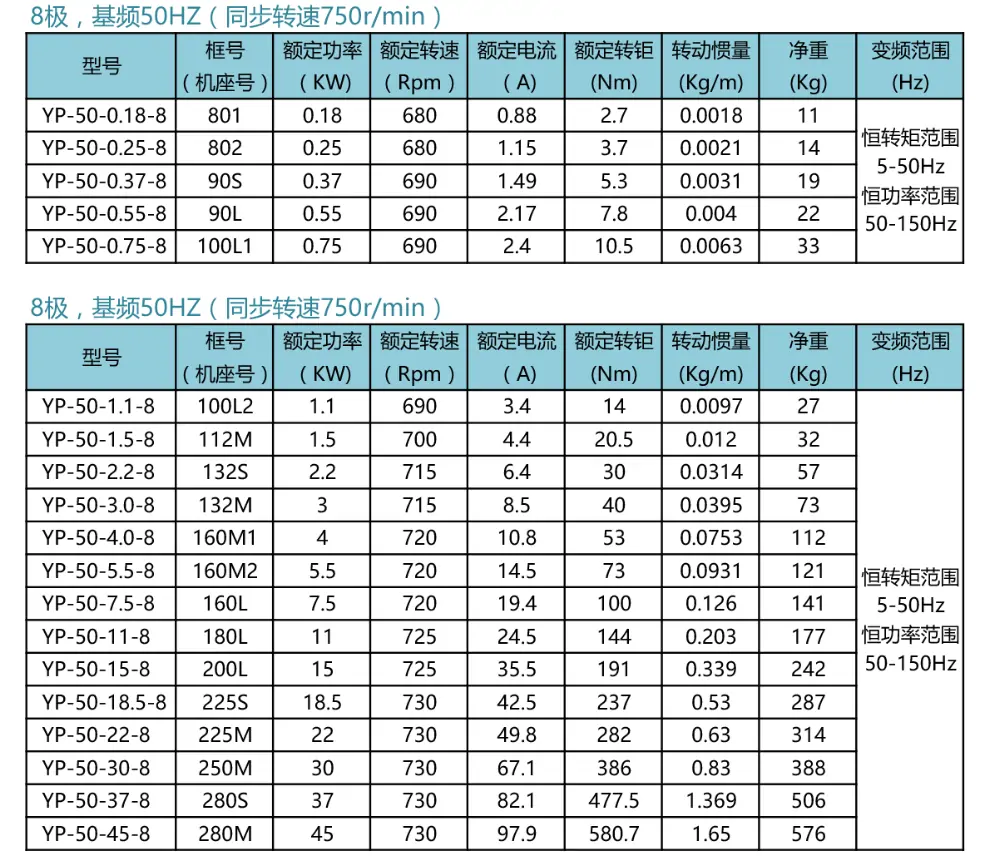

YP变频系列8极型号

YP-50-0.18-8 YP-50-0.25-8 YP-50-0.37-8 YP-50-0.55-8 YP-50-0.75-8

YP-50-1.5-8 YP-50-2.2-8 YP-50-3.0-8 YP-50-5.5-8 YP-50-7.5-8

YP-50-11-8 YP-50-15-8 YP-50-18.5-8 YP-50-22-8 YP-50-30-8

YP-50-37-8 YP-50-45-8 YP-50-75-8 YP-50-90-8 YP-50-110-8

YP-50-132-8 YP-50-160-8 YP-50-200-8 YP-50-250-8 YP-50-315-8

YPNC系列型号：

YPNC-50-4-A YPNC-50-5.5-A YPNC-50-7.5-A YPNC-50-11-A YPNC-33.3-4-A

YPNC-33.3-5.5-A YPNC-33.3-7.5-A YPNC-33.3-15-A YPNC-50-1.5-B

YPNC-50-2.2-B YPNC-50-3.7-B YPNC-50-5.5-B YPNC-50-11-B

YPNC-50-15-B YPNC-50-18.5-B YPNC-22-50-B YPNC-37-50-B

YPNC-50-45-B YPNC-33.3-1.5-B YPNC-33.3-2.2-B YPNC-33.3-3.7-B

YPNC-50-7.5-B  YPNC-33.3-7.5-B  YPNC-33.3-11-B YPNC-33.3-15-B

YPNC-50-15-A YPNC-33.3-5.5-B YPNC-18.5-B YPNC-33.3-22-B

液压系统顺序阀工作原理、功用、性能及其应用

1．工作原理

顺序阀也有直动式和先导式之分，根据控制压力来源的不同，它还有内控式和外控式之分。

图1所示为直动式内控顺序阀的作用原理。这个阀与溢流阀不同之处在于它的出口处不接油箱，而通向二次油路，因而它的泄油口L必须单独接回油箱。为了减小调压弹簧的刚度，阀内设置了控制柱塞。

如果将下盖转过90。，并打开螺堵K，则内控式顺序阀就可变为外控式顺序阀。

内控式液压缸顺序阀在其进油路压力p1达到阀的设定压力之前，阀口一直是关闭的，达到设定压力后阀口才开启，使压力油进入二次油路，去驱动另一个执行元件。外控式顺序阀阀口的开启与否和一次油路处来的进口压力没有关系，仅决定于控制压力的大小。

2．功用

液压缸顺序阀用来控制多个执行元件的顺序动作。通过改变控制方式、泄油方式和二次油路的接法，顺序阀还可构成其他功能，作背压阀、平衡阀或卸荷阀用。

3．性能

顺序阀的主要性能与溢流阀相仿。此外，顺序阀为使执行元件准确地实现顺序动作，要求阀的调压偏差小，故调压弹簧的刚度宜小。阀在关闭状态下的内泄漏量也要小。

4．应用

顺序阀在液压系统 中的应用主要有：

①控制多个执行元件的顺序动作。

②与单向阀组成平衡阀，保持垂直放置的液压缸不因自重而下落。

③用外控顺序阀使双泵系统的大流量泵卸荷。

④用内控顺序阀接在液压缸回油路上，增大背压，以使活塞的运动速度稳定。

本文由苏州逐利机电整理发布，如需转载请浏览来源及出处，原文地址：http://www.tw-joly.com/dj/512.html
