YP-50-1.5-4 1.5KW Y100L-2 3KW 先马CEMA电机 先川FUJIMA马达

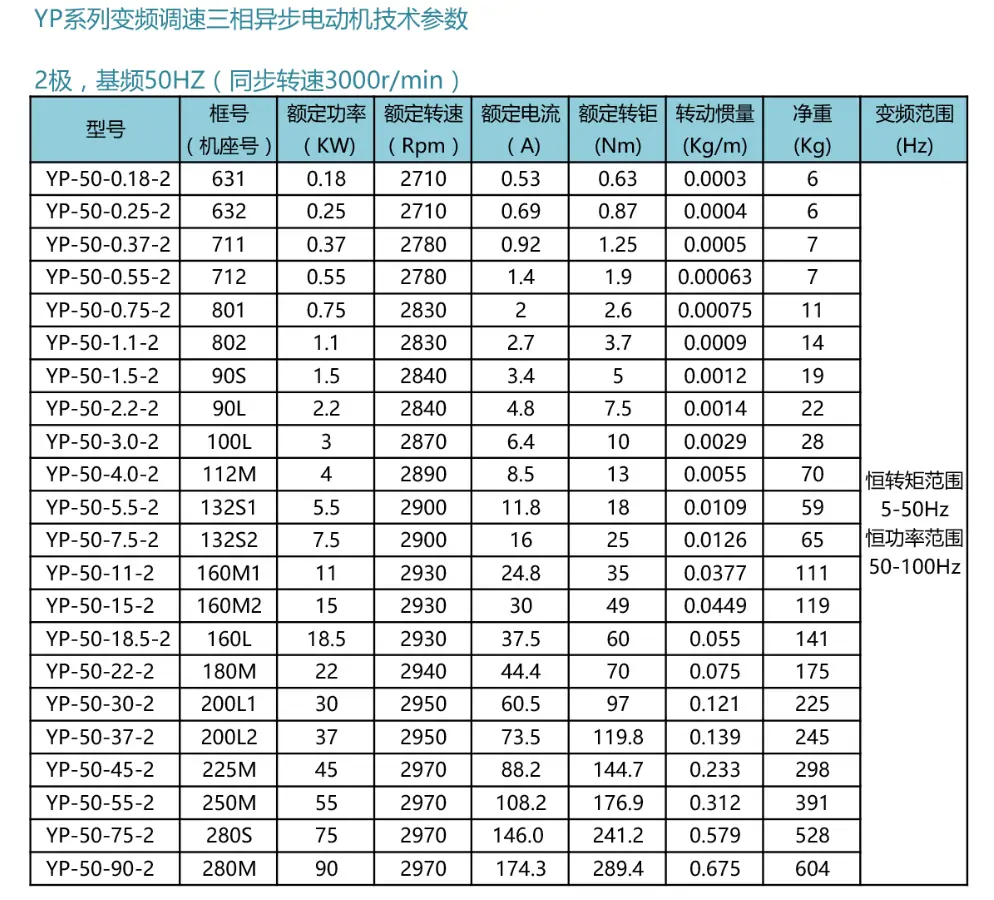

YP变频系列2极型号：

YP-50-0.37-2 YP-50-0.55-2 YP-50-0.75-2 YP-50-1.1-2 YP-50-1.5-2 YP-50-2.2-2

YP-50-3-2 YP-50-4-2 YP-50-5.5-2 YP-50-7.5-2 YP-50-11-2 YP-50-15-2

YP-50-18:5-2 YP-50-22-2 YP-50-30-2 YP-50-37-2 YP-50-45-2

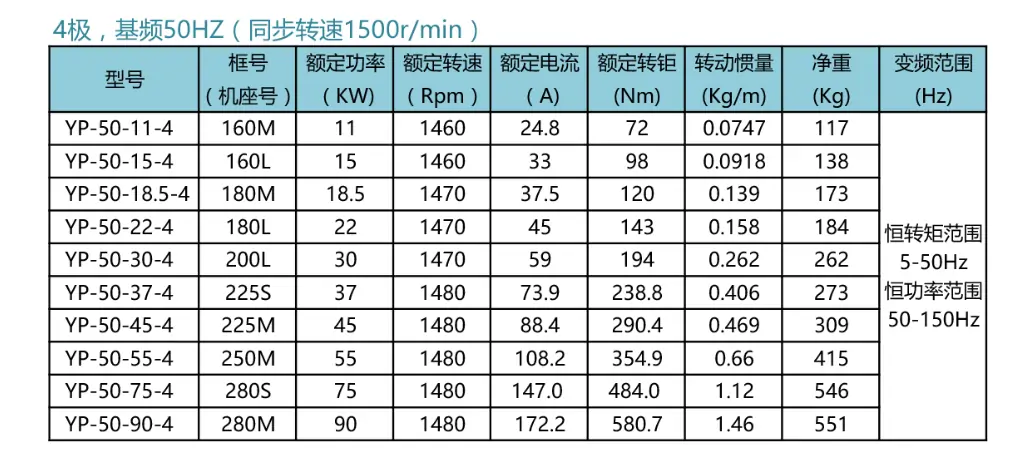

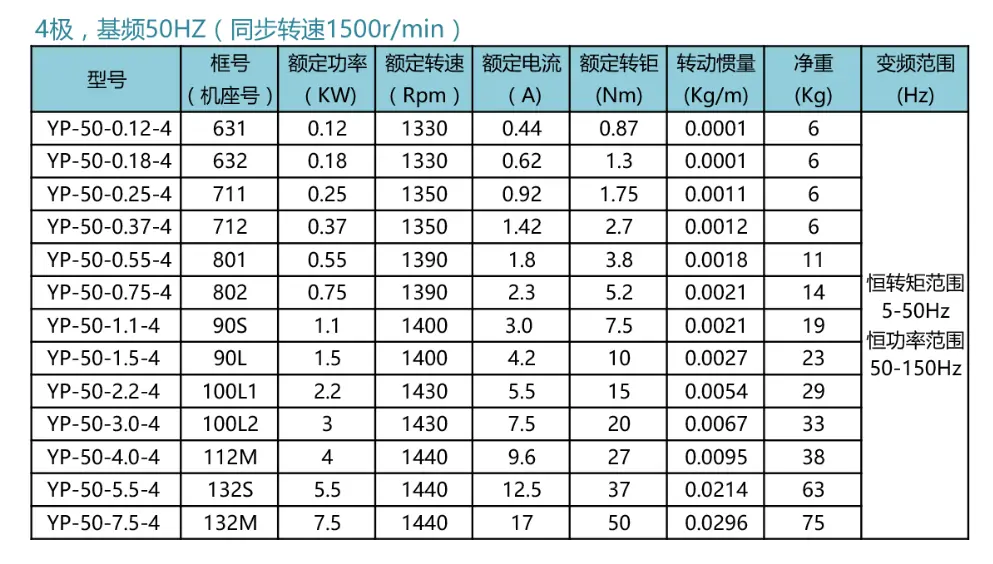

YP变频系列4极型号

YP-50-0.18-4 YP-50-0.25-4 YP-50-0.37-4 YP-50-0.75-4 YP-50-1.5-4 YP-50-2.2-4

YP-50-3.0-4 YP-50-5.5-4 YP-50-7.5-4 YP-50-11-4 YP-50-15-4 YP-50-18.5-4

YP-50-22-4 YP-50-30-4 YP-50-37-4 YP-50-45-4 YP-50-75-4 YP-50-90-4

YP-50-110-4 YP-50-132-4 YP-50-160-4 YP-50-200-4 YP-50-250-4 YP-50-315-4

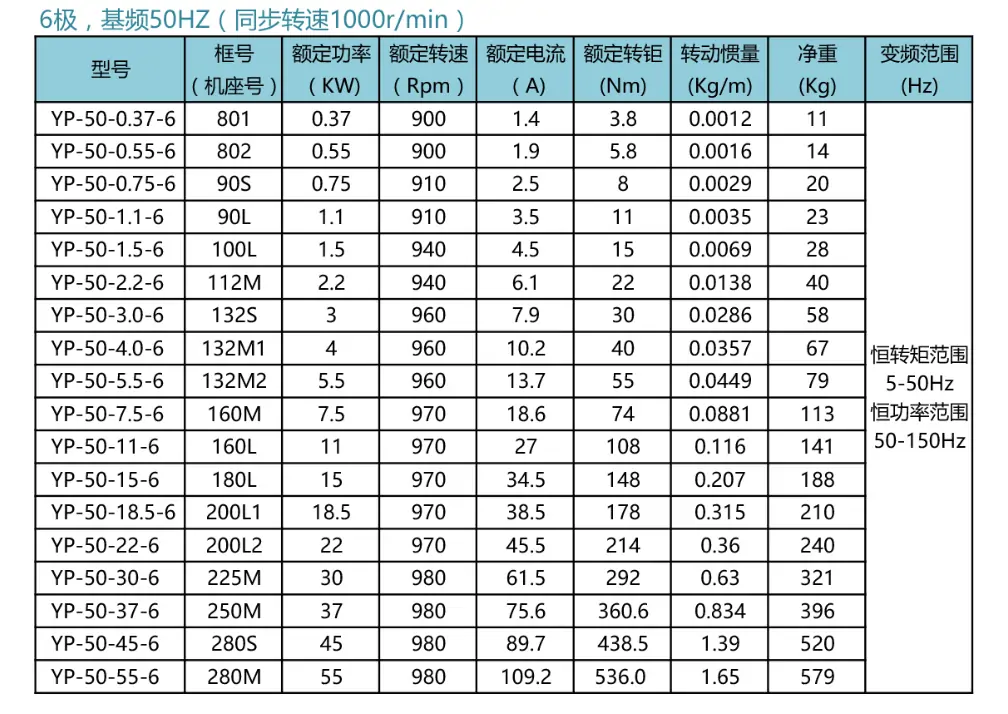

YP变频系列6极型号

YP-50-0.18-6 YP-50-0.25-6 YP-50-0.37-6 YP-50-0.55-6 YP-50-0.75-6 YP-50-1.5-6

YP-50-2.2-6 YP-50-3.0-6 YP-50-5.5-6 YP-50-7.5-6 YP-50-11-6 YP-50-15-6

YP-50-18.5-6 YP-50-22-6 YP-50-30-6 YP-50-37-6 YP-50-45-6 YP-50-75-6

YP-50-90-6 YP-50-110-6 YP-50-132-6 YP-50-160-6 YP-50-200-6 YP-50-250-6

YP-50-315-6

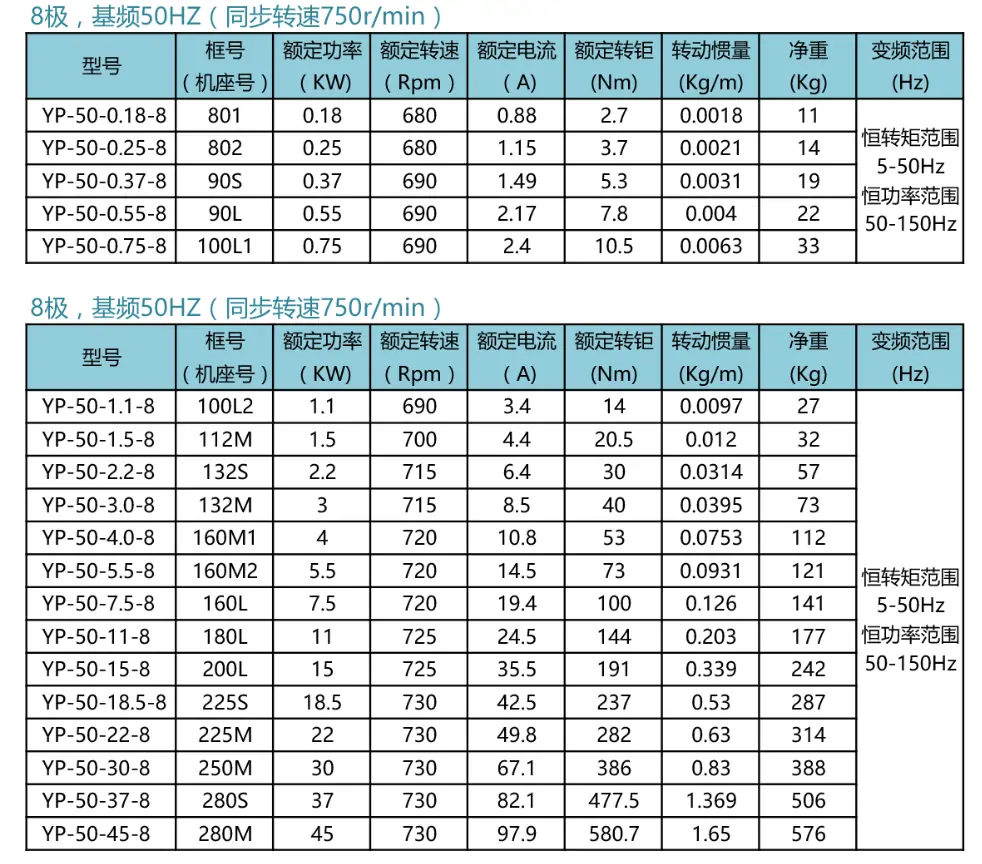

YP变频系列8极型号

YP-50-0.18-8 YP-50-0.25-8 YP-50-0.37-8 YP-50-0.55-8 YP-50-0.75-8

YP-50-1.5-8 YP-50-2.2-8 YP-50-3.0-8 YP-50-5.5-8 YP-50-7.5-8

YP-50-11-8 YP-50-15-8 YP-50-18.5-8 YP-50-22-8 YP-50-30-8

YP-50-37-8 YP-50-45-8 YP-50-75-8 YP-50-90-8 YP-50-110-8

YP-50-132-8 YP-50-160-8 YP-50-200-8 YP-50-250-8 YP-50-315-8

YPNC系列型号：

YPNC-50-4-A YPNC-50-5.5-A YPNC-50-7.5-A YPNC-50-11-A YPNC-33.3-4-A

YPNC-33.3-5.5-A YPNC-33.3-7.5-A YPNC-33.3-15-A YPNC-50-1.5-B

YPNC-50-2.2-B YPNC-50-3.7-B YPNC-50-5.5-B YPNC-50-11-B

YPNC-50-15-B YPNC-50-18.5-B YPNC-22-50-B YPNC-37-50-B

YPNC-50-45-B YPNC-33.3-1.5-B YPNC-33.3-2.2-B YPNC-33.3-3.7-B

YPNC-50-7.5-B  YPNC-33.3-7.5-B  YPNC-33.3-11-B YPNC-33.3-15-B

YPNC-50-15-A YPNC-33.3-5.5-B YPNC-18.5-B YPNC-33.3-22-B

比例阀的工作原理及其类型

液压系统中比例阀按主要功能分类，分为压力控制阀、流量控制阀、方向控制阀、比例复合控制阀四大类。每一类又可以分为直接控制和先导控制两种结构形式，直接控制用在小流量小功率系统中，先导控制用在大流量大功率液压系统中，构成电一液比例阀。

①比例压力阀：有比例溢流阀、比例减压阀、比例顺序阀，可以连续地对压力进行调节。

②比例方向阀：输入电流决定了液流的流动方向，阀芯的行程与输入电流的大小成比例，方向阀又分为带位置传感器与不带位置传感器两类。

③比例流量阀：有比例调速阀和比例溢流流量控制阀，可以连续地对系统流量或速度进行调节。

④比例复合控制阀：一般是由两种不同功能的阀在结构上组合构成，如比例方向阀与定差减压阀组合起来构成的复合控制阀，使通过液压系统阀的流量不受负载影响，适合应用于开环控制系统中。

液压系统比例控制的核心是比例阀。比例阀的输入单元是电气一机械转换器，它将输入信号转换成机械量。转换器有伺服电机和步进电机、力马达和力矩马达、比例电磁铁等形式。但常用的比例阀大都采用了比例电磁铁。比例电磁铁根据电磁原理设计，能使其产生的机械量（力或力矩和位移）与输入电信号（电流）的大小成比例，再连续地控制液压阀阀芯的位置，进而实现连续地控制液压系统的压力、方向和流量。比例电磁铁的结构，由线圈、衔铁、推杆等组成，当有信号输入线圈时，线圈内磁场对衔铁产生作用力，衔铁在磁场中按信号电流的大小和方向成比例、连续地运动，再通过固联在一起的销钉带动推杆运动，从而控制滑阀阀芯的运动。应用广泛的比例电磁铁是耐高压直流比例电磁铁。

比例电磁铁的类型按照工作原理主要分为如下几类：

①力控制型：这类电磁铁的行程短，只有1.5 mm，输出力与输入电流成正比，常用在比例阀的先导控制级上。

②行程控制型：由力控制型加负载弹簧共同组成，电磁铁输出的力通过弹簧转换成输出位移，输出位移与输入电流成正比，工作行程达3 mm，线性度好，可以用在直控式比例阀上。

③位置调节型：衔铁的位置由阀内的传感器检测后，发出一个反馈信号，在阀内进行比较后重新调节衔铁的位置，形成闭环控制，精度高，衔铁的位置与力无关，在精度上几乎可以和伺服阀相比。国际上不少著名公司生产的比例阀都采用这种结构。
