浅谈液压油缸设计

液压油缸的设计是在对整个液压系统进行了工况分析、编制了负载图，选定了工作压力之后进行的：先根据使用要求选择结构类型，然后按负载情况、运动要求、最大行程等确定其主要工作尺寸，进行强度、稳定性和缓沖计算，最后再进行结构设计。

1、液压油缸设计中应注意的问题

①尽量使活塞杆在受拉状态下承受最大负载，或在受压状态下具有良好的纵向稳定性。

②考虑液压油缸行程终了处的制动问题和液压缸的排气问题。缸内如无缓沖装置和排气装置，液压系统中需要有相应的措施。但是并非所有的液压油缸都要考虑这些问题。

③正确确定液压油缸的安装、固定方式。液压缸一般隻能一端定位。

④液压油缸各部分的结构需根据推荐的结构形式和设计标准进行设计，尽可能做到结构简单、紧凑，加工、装配和维修方便。

2、液压油缸主要尺寸的确定

①缸筒内径D 液压油缸的缸筒内径D 是根据负载大小和选定的工作压力，或运动速度和输入的流量；

②活塞杆直径d 液压缸活塞杆直径d 按工作时的受力情况来决定。

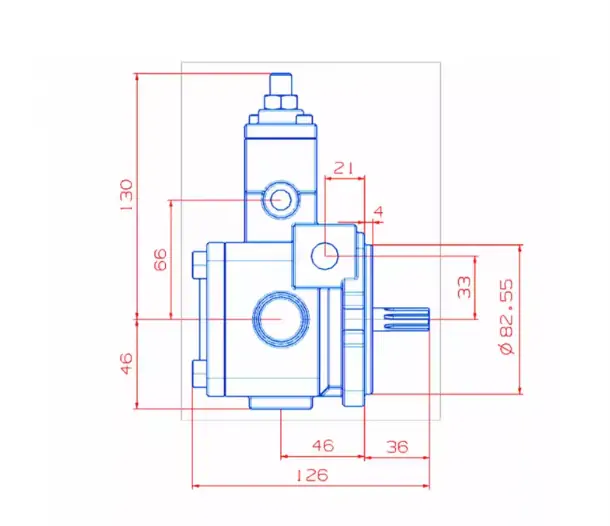

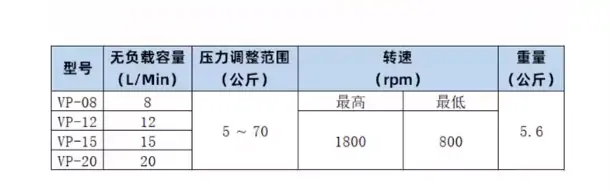

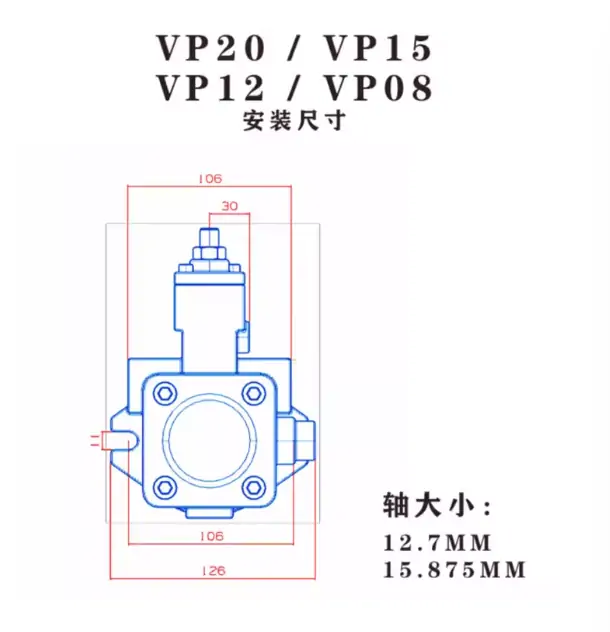

1HP0.75KW+VP20 2HP1.5KW+VP15 2HP1.5KW+VP20 2HP1.5KW+VP30

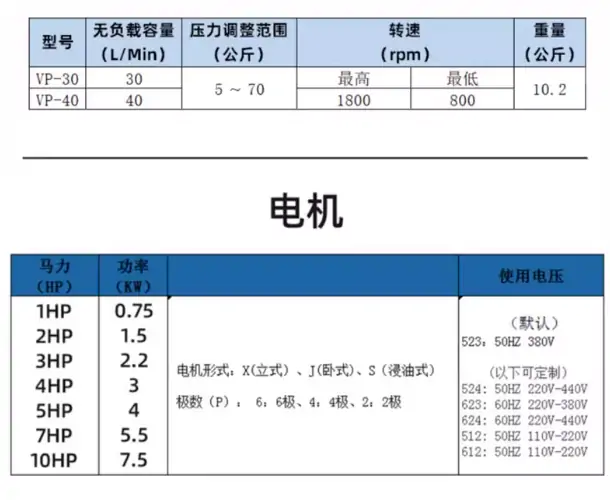

3HP2.2KW+VP20 3HP2.2KW+VP30 3HP2.2KW+VP40

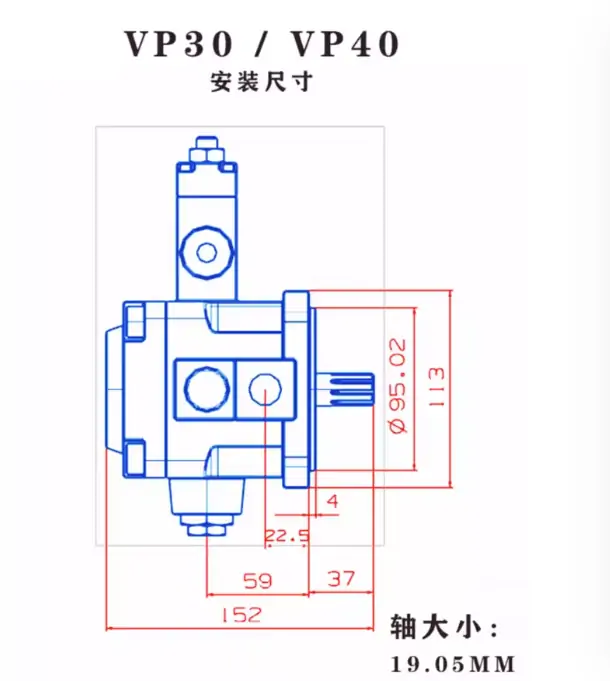

3HP2.2KW+VP30/VP40 花键 4HP3KW+VP30/VP40 5HP3.75KW+VP30

1HP0.75KW+CBN304 2HP1.5KW+CBN304 2HP1.5KW+CBN306

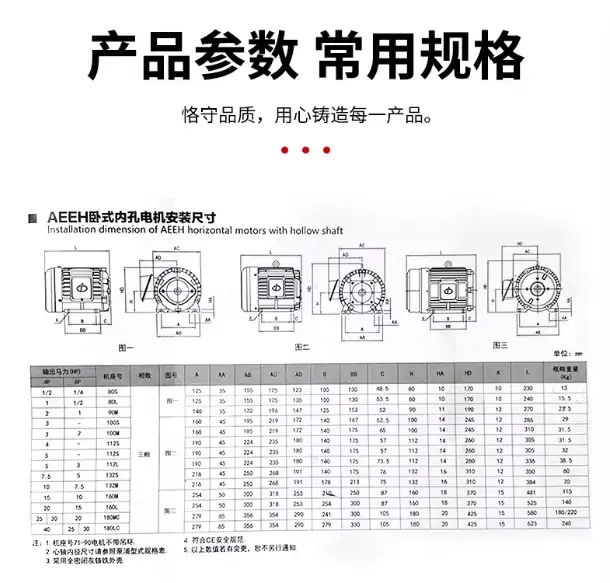

3HP2.2KW+CBN314 3HP2.2KW+CBN316 5HP 4KW+CBN320 0.75KW内插式

1.5KW内插式

2.2/2.25KW内插式

0.75KW单相内插式

1.5KW单相内插式

2.2KW单相内插式

3.75KW电机

0.75KW+VP20  0.75KW+VP15 1.5KW+VP20 1.5KW+VP15 1.5KW+VP12

1.5KW+VP30 1.5KW+VP40 2.2KW+VP30 2.2KW+VP40 2.2KW+VP20

3.75KW+VP30 3.75KW+VP40 4KW+VP40 4KW+VP30 3KW+VP30

3KW+VP40 3.75KW+VP45 4KW+VP45 5.5KW+HVP30 5.5KW+HVP40

单泵头 VP20-FA3 0.75KW-20L 1.5KW-20L 0.75KW+VP12

0.75KW-20L内插式 0.75KW-1A内插式 0.75KW-GPY内插式 1.5KW-20L内插式

1.5KW-30L内插式 1.5KW-3A内插式 1.5KW-GPY内插式 1.5KW-1A内插式

1.5KW-CBN内插式 2.2KW-30L内插式 2.2KW-3A内插式 2.2KW-GPY内插式

2.2KW-R1内插式 3KW-30L内插式 3KW-3A内插式 3KW-GPY内插式

3KW-CBN内插式 3KW-R1内插式 3.75KW-30L内插式 3.75KW-3A内插式

3.75KW-GPY内插式 3.75KW-CBN内插式 3.75KW-R1内插式 4KW内插式

5.5KW内插式 7.5KW内插式 11KW内插式 15KW内插式 22KW内插式
