JUST油泵电机1HP/0.75KW 水泵组VP20-FA3液压组合液压油泵马达

一、JUST油泵电机 全系列

1）标准三相油泵电机（卧式 J / 立式 X，4 极 1450rpm）

- 0.75KW（1HP）

- JUST-1HP-4P-3-J（卧式）

- JUST-1HP-4P-3-X（立式）

- AEEF-0.75KW-4P（老型号）

- 1.5KW（2HP）

- JUST-2HP-4P-3-J

- JUST-2HP-4P-3-X

- AEEF-1.5KW-4P

- 2.2KW（3HP）

- JUST-3HP-4P-3-J

- JUST-3HP-4P-3-X

- AEEF-2.2KW-4P

- 3.7KW（5HP）

- JUST-5HP-4P-3-J

- JUST-5HP-4P-3-X

- 5.5KW（7.5HP）

- JUST-7.5HP-4P-3-J

- JUST-7.5HP-4P-3-X

- 7.5KW（10HP）

- JUST-10HP-4P-3-J

- JUST-10HP-4P-3-X

- 11KW（15HP）

- JUST-15HP-4P-3-J

- JUST-15HP-4P-3-X

- 15KW（20HP）

- JUST-20HP-4P-3-J

- JUST-20HP-4P-3-X

2）内轴式油泵电机（MPS 系列，直接插泵）

- MPS-1HP-4P-3-J（0.75KW 卧式）

- MPS-2HP-4P-3-J（1.5KW）

- MPS-3HP-4P-3-J（2.2KW）

- MPS-5HP-4P-3-J（3.7KW）

- MPS-7.5HP-4P-3-J（5.5KW）

- MPS-10HP-4P-3-J（7.5KW）

- MPS-15HP-4P-3-J（11KW）

- MPS-20HP-4P-3-J（15KW）

后缀：X = 立式、V = 铸铁、W = 铁壳

3）长嘴型油泵电机（ML 系列，配钟罩）

- ML-1HP-4P-3-J（0.75KW）

- ML-2HP-4P-3-J（1.5KW）

- ML-3HP-4P-3-J（2.2KW）

- ML-5HP-4P-3-J（3.7KW）

- ML-7.5HP-4P-3-J（5.5KW）

- ML-10HP-4P-3-J（7.5KW）

- ML-15HP-4P-3-J（11KW）

- ML-20HP-4P-3-J（15KW）

4）电压 / 极数 / 安装

- 电压：220V/380V 50Hz（标准）；415V/440V 60Hz（定制）

- 极数：4P（1450rpm 标配）、6P（960rpm）、2P（2850rpm）

- 安装：J = 卧式、X = 立式；外壳：V = 铸铁、W = 铁壳

---

二、油泵 全系列

1）变量叶片泵（VP / HVP 系列）

VP 系列（低压）

- VP-12-FA3

- VP-15-FA3

- VP-20-FA3

- VP-30-FA3

- VP-40-FA3

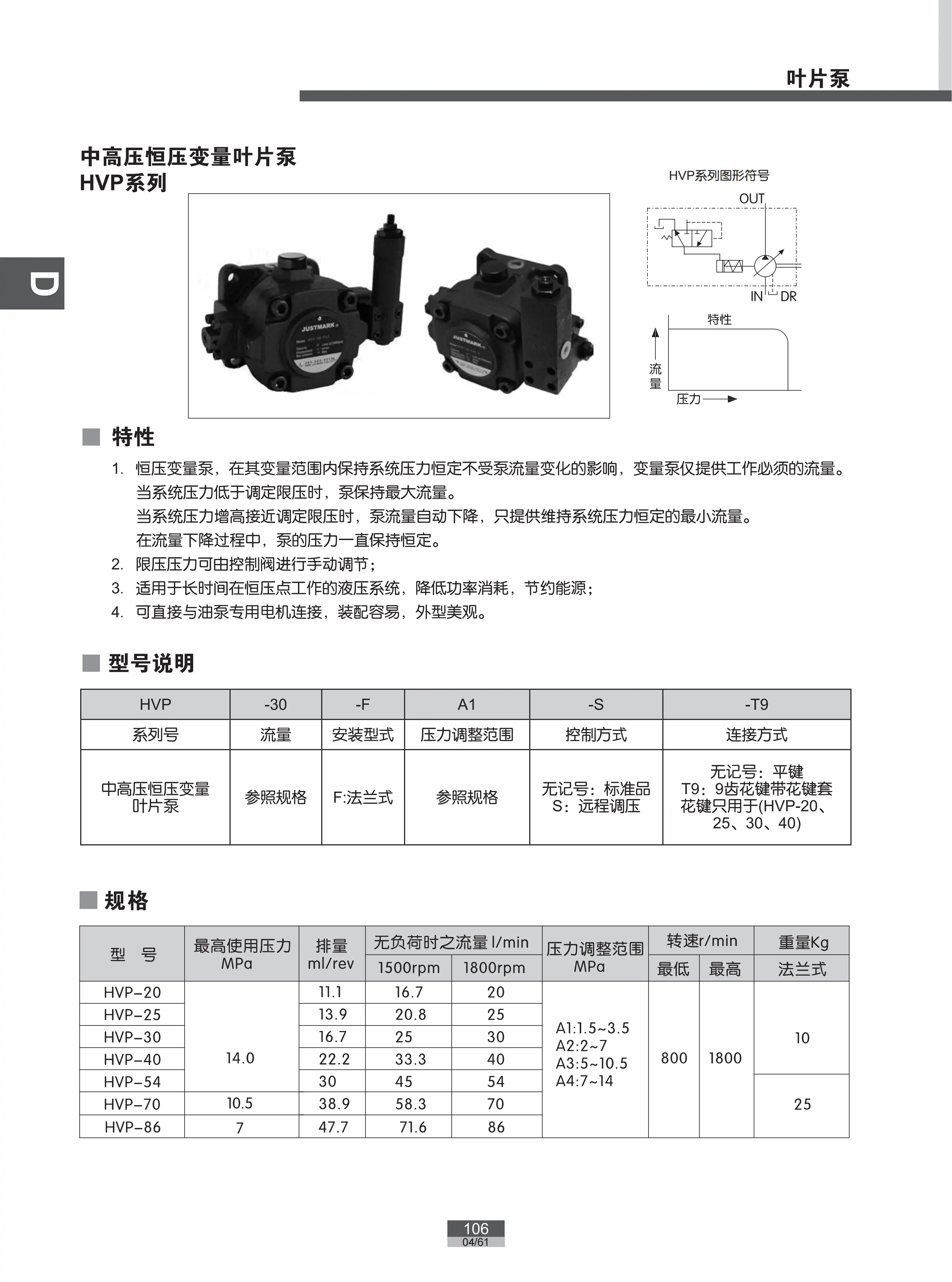

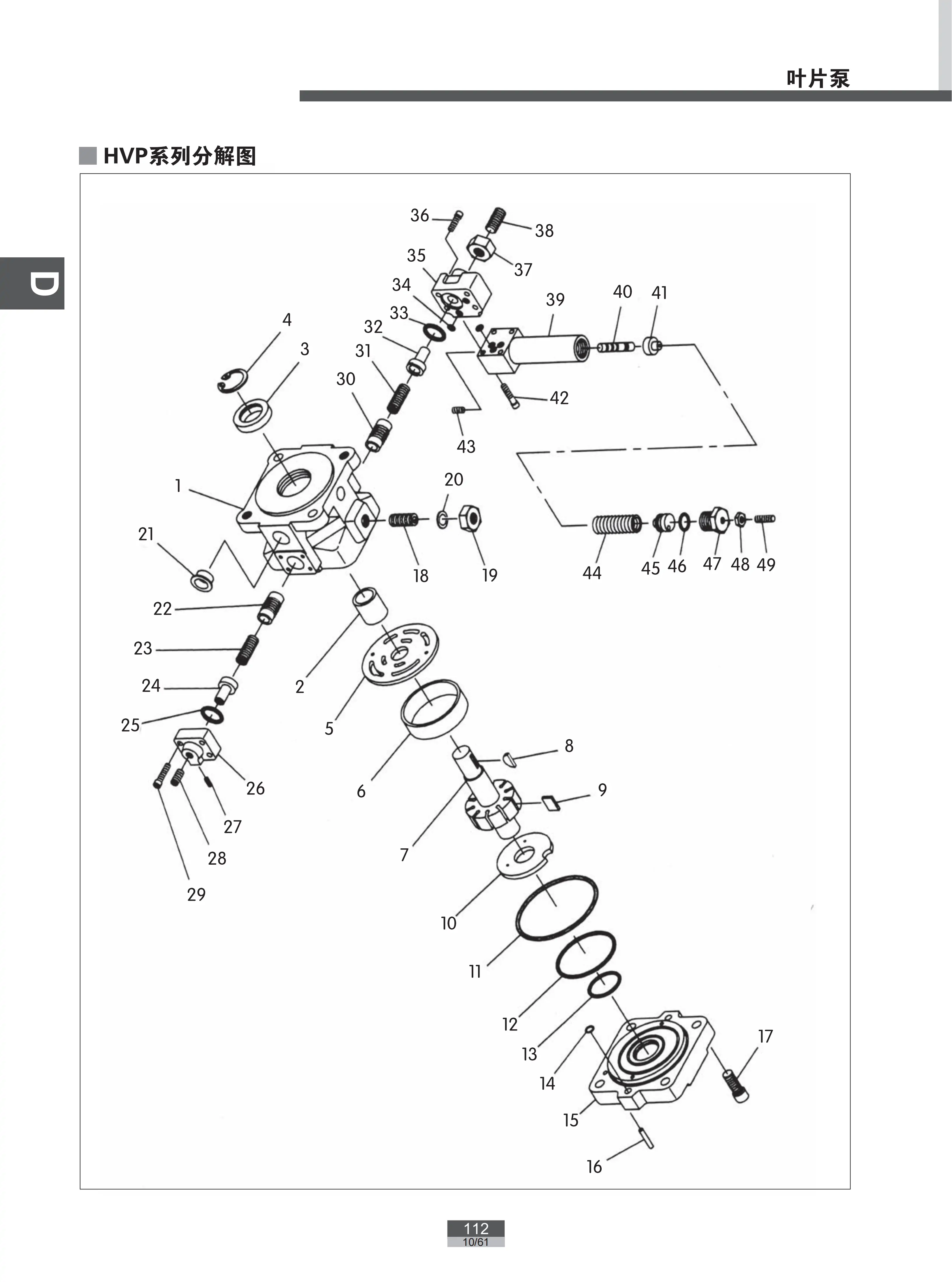

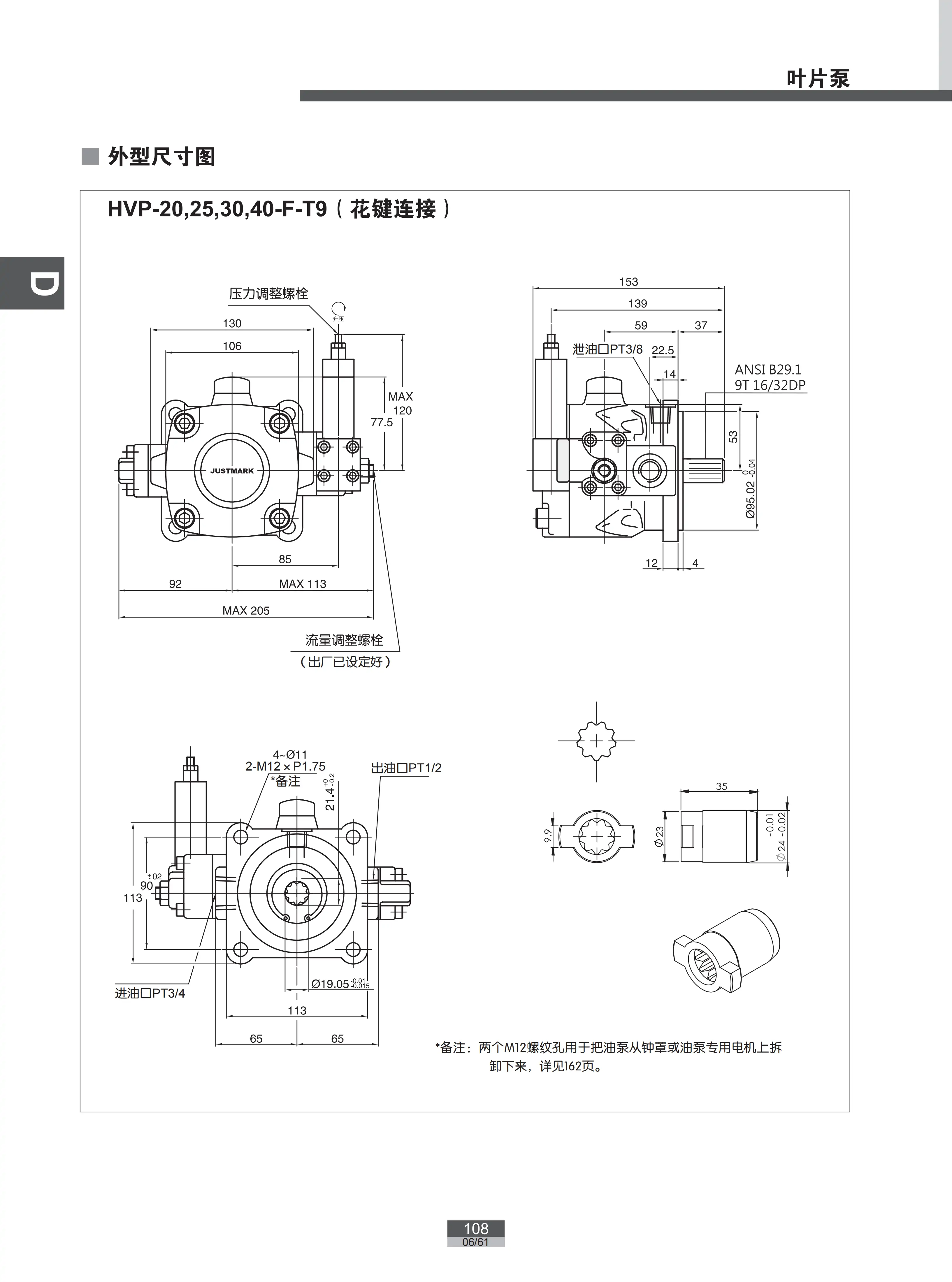

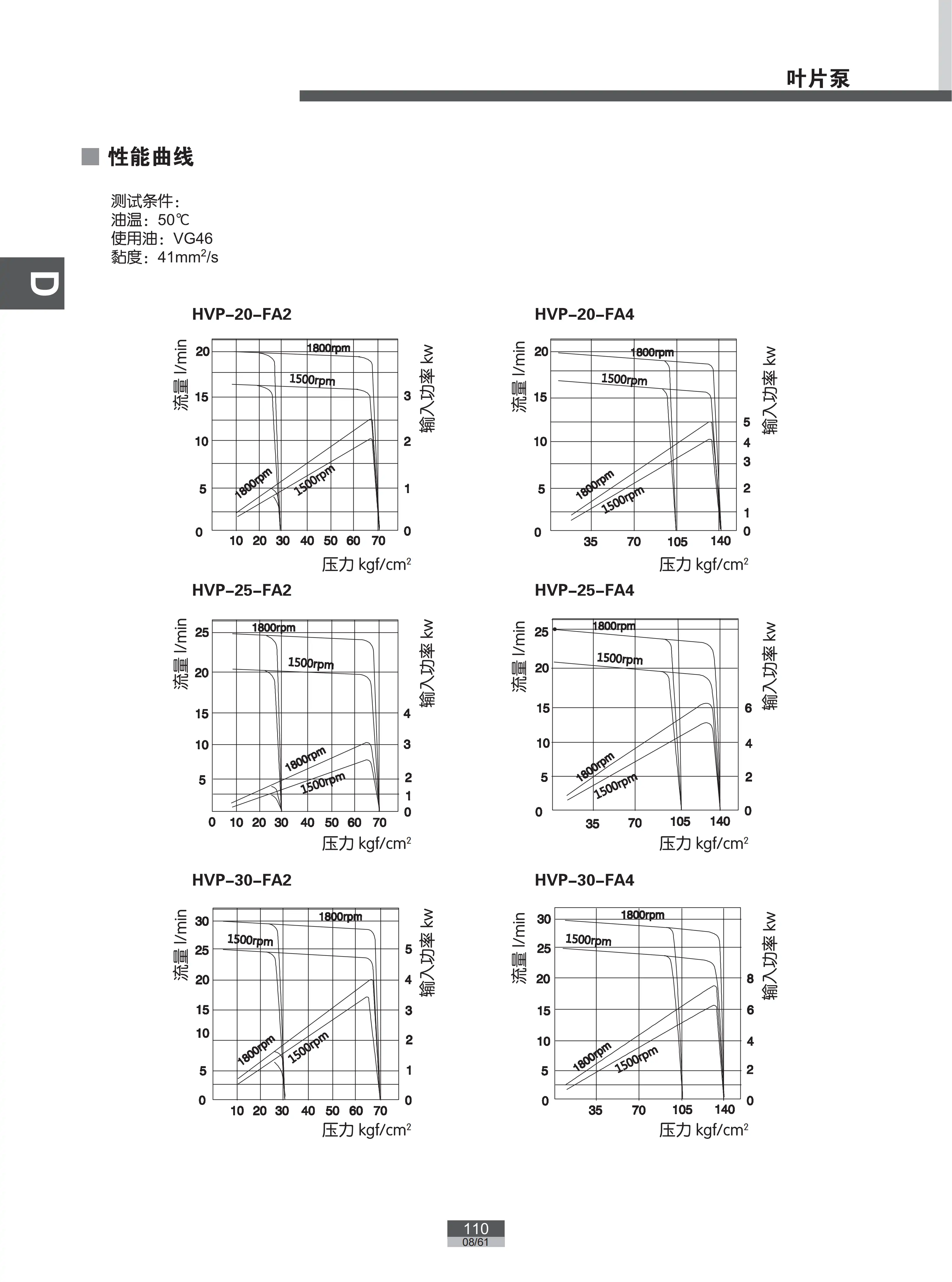

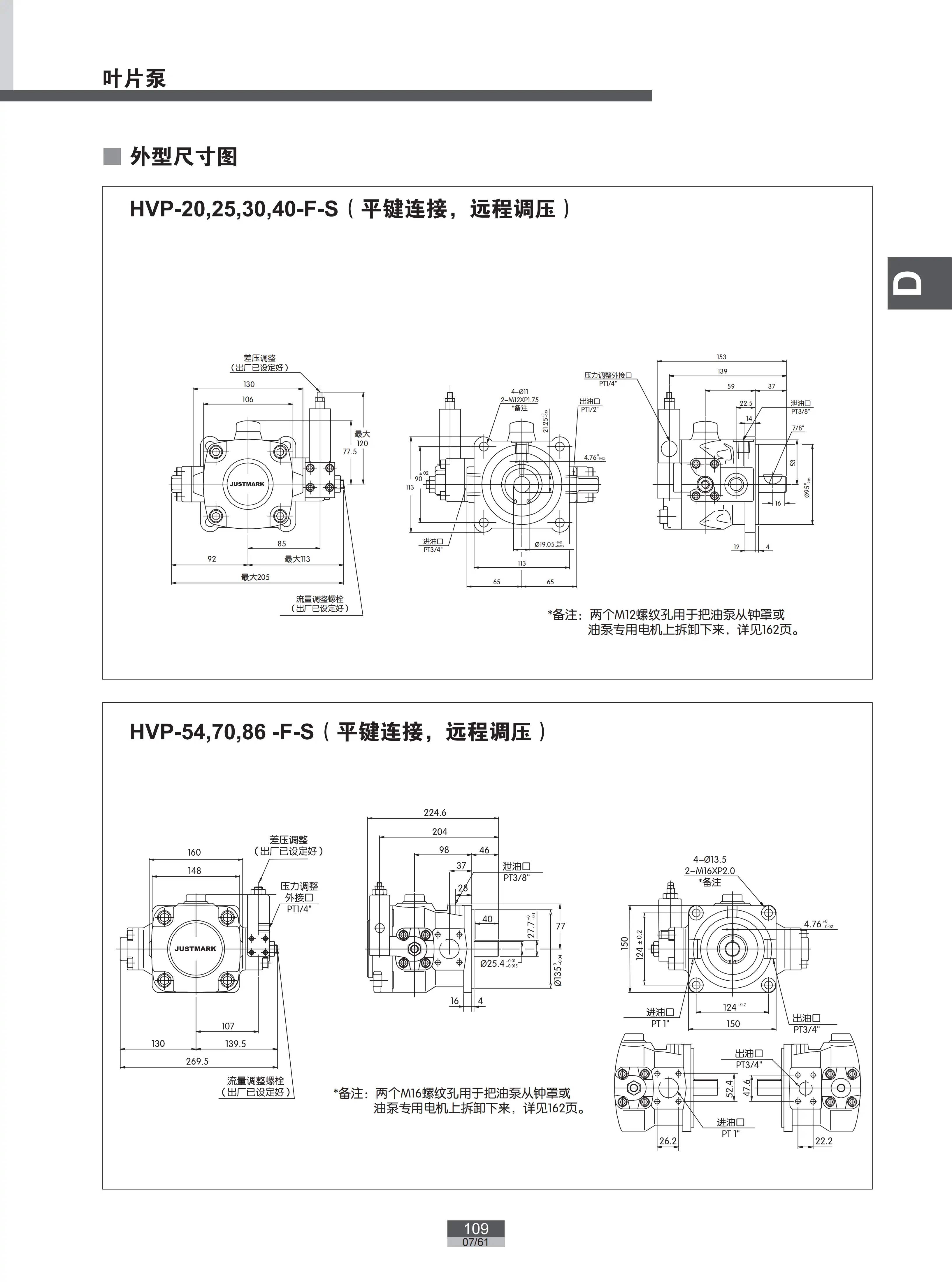

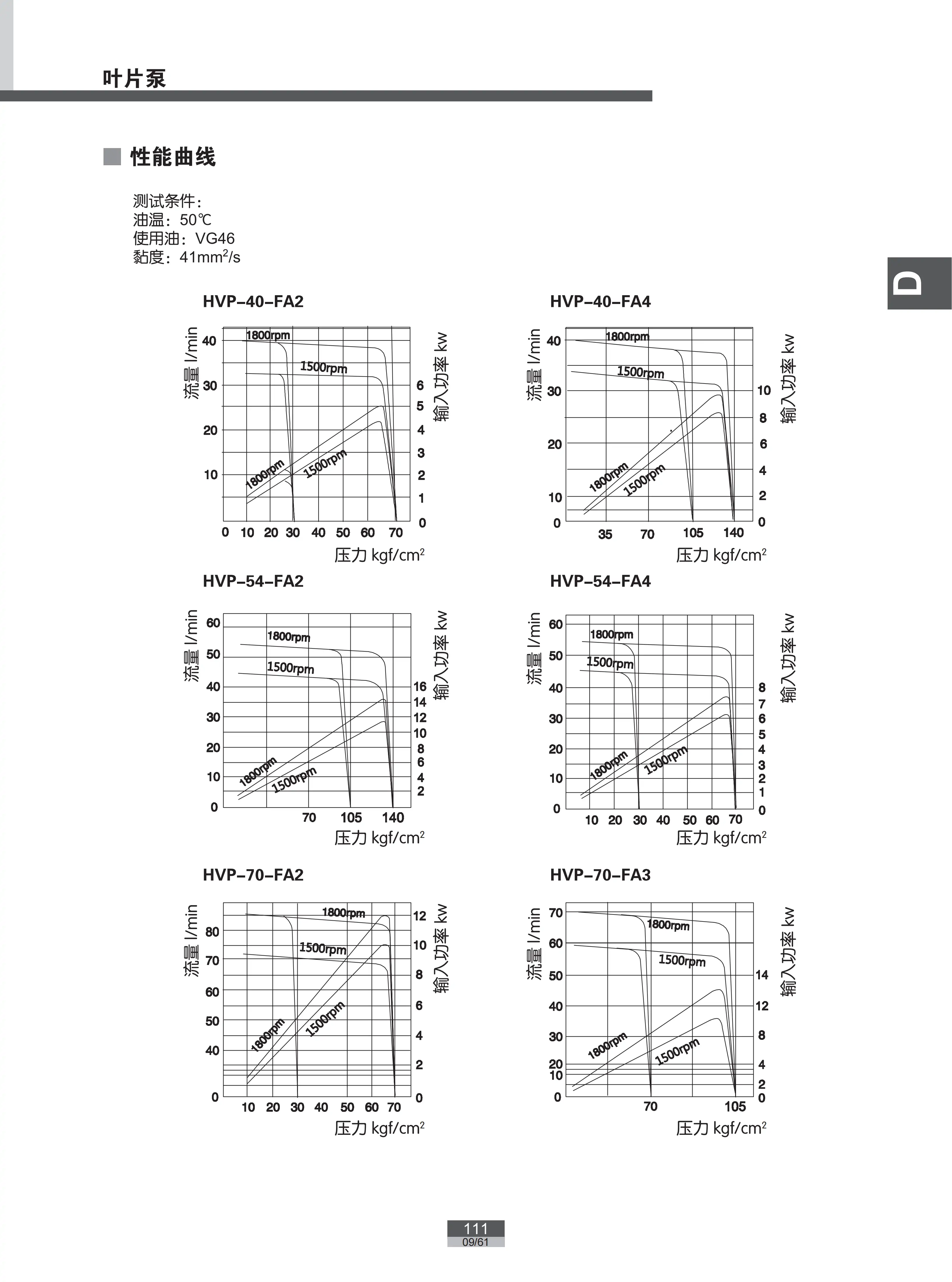

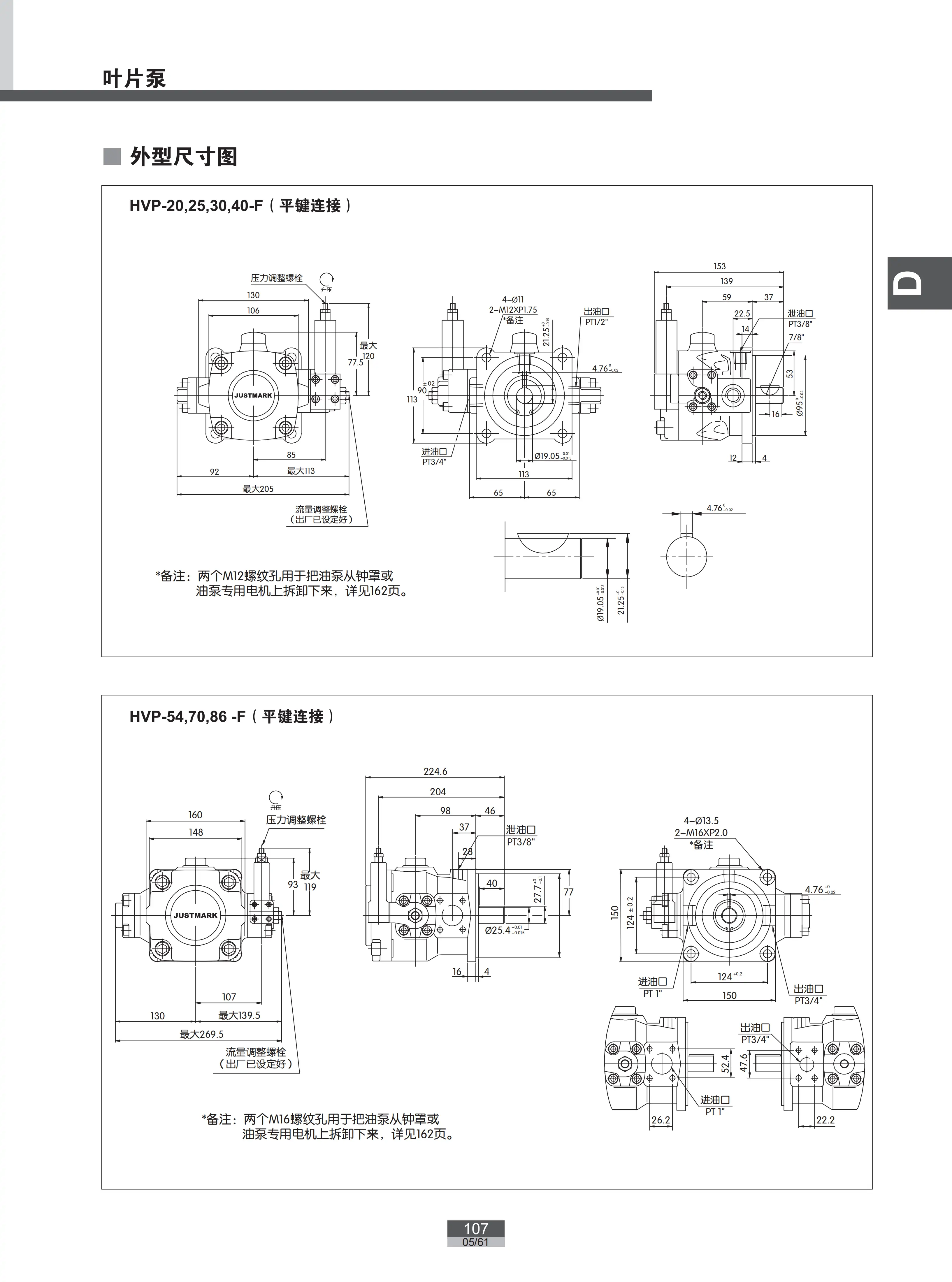

HVP 系列（中高压）

- HVP-30-FA2

- HVP-40-FA2

- HVP-40-FA3

- HVP-54-FA3

2）柱塞泵（P 系列 / V 系列 / PV 系列）

P 系列（变量柱塞泵）

- P16-A0-F-R-01

- P22-A0-F-R-01

- P36-A0-F-R-01

V 系列（轴向柱塞泵）

- V15A3R10

- V18A3R10

- V23A3R10

- V38A3R10

PV 系列（高压柱塞泵）

- PV023-A1RM1AON、PV023-A2RM1AON、PV023-A3RM1AON、PV023-A4RM1AON

- PV023-A1LM1AON、PV023-A2LM1AON、PV023-A3LM1AON、PV023-A4LM1AON

- PV032-A1RM1AON、PV032-A2RM1AON、PV032-A3RM1AON、PV032-A4RM1AON

- PV032-A1LM1AON、PV032-A2LM1AON、PV032-A3LM1AON、PV032-A4LM1AON

3）齿轮泵（常用）

- EG-PA-F/R（微型齿轮泵）

- EGB-10/16/20/25（高压齿轮泵）

---

三、电磁换向阀 全系列

1）D5/D4-02 系列（6 通径，最大 60L/min）

单头（2 位）

- D5-02-2B2-D2 / A2

- D5-02-2B3B-D2 / A2

- D5-02-2D2-D2 / A2

双头（3 位）

- D5-02-3C2-D2 / A2

- D5-02-3C3-D2 / A2

- D5-02-3C4-D2 / A2

- D5-02-3C5-D2 / A2

- D5-02-3C6-D2 / A2

- D5-02-3C7-D2 / A2

- D5-02-3C8-D2 / A2

- D5-02-3C9-D2 / A2

2）D5/D4-03 系列（10 通径，最大 100L/min）

单头

- D5-03-2B2-D2 / A25

- D5-03-2D2-D2 / A25

双头

- D5-03-3C2-D2 / A25

- D5-03-3C3-D2 / A25

- D5-03-3C4-D2 / A25

- D5-03-3C5-D2 / A25

- D5-03-3C6-D2 / A25

- D5-03-3C7-D2 / A25

- D5-03-3C8-D2 / A25

3）大流量系列

- D5-04 / D5-06 / D5-10（16/25/32 通径）

- WGE-02 / WGE-03（高压型，31.5MPa）

- WGEH-04/06/10（电液换向阀）

4）叠加阀（常用）

- MPC-02/03（叠加式单向阀）

- MRV-02/03（叠加式溢流阀）

- MBR-02/03（叠加式减压阀）

- MFC-02/03（叠加式节流阀）

二、配套电机：1HP/0.75KW立式油压专用电机详解

2.1 型号与基础定义

• 功率换算：1英制马力(HP)=0.75KW，行业液压站统一标注，区别于民用电机，为B5立式内轴油压专用电机，无法用于风机、输送设备
• 完整通用型号：AEVF80-0.75KW-4P，四极三相异步电机，市面上所有FA法兰油泵可直接法兰对接，无需转接支架、联轴器
• 外观区分：后端自带独立加厚散热风罩，接线盒防水垫高，耐受液压油气腐蚀，普通0.75KW立式电机禁止替代

2.2 电气&机械额定参数

• 供电规格：三相AC380V 50Hz，额定满载电流2.0A，空载电流0.68A，热继电器整定标准值：2.0~2.1A
• 转速：同步1500r/min，满载实际转速1435r/min，完美匹配HPV-30油泵最优转速区间，不产生吸油脉动异响
• 轴端尺寸：内空心轴Φ20mm，键槽6×6mm，和HPV-30-FA3、VP-20-FA3油泵输入轴完全通用，可直接互换装配
• 防护与绝缘：IP54防护等级，F级绝缘（耐温155℃），耐受液压站环境60℃高温，长期运行绝缘不老化；普通电机仅B级绝缘，极易烧线圈
• 工作制：S1连续24h不间断运行，适配变量泵长时间保压空载待机，空载功耗仅110W，发热量极低

2.3 HPV-30-FA3+1HP电机适配边界（核心红线）

• 安全适配工况：系统压力≤7MPa、单油缸低速间歇动作、保压时间占比80%以上，油泵实际输出流量压低至20cc/r以内，1HP可稳定带动无过载
• 禁止适配工况：系统压力＞7.5MPa、油缸快速连续往复、双油缸同步动作，会出现电机闷转、电流飙升至3.2A、10分钟内过热跳闸，长期使用直接烧毁定子绕组
• 余量说明：HPV-30满压14MPa标准标配为2HP(1.5KW)，1HP属于降级选配，仅能低压轻量化使用，不建议新机标配

2.4 安装、转向、接线注意事项

• 法兰装配：电机与油泵法兰面直接贴合，禁止加装橡胶垫片，会改变轴向间隙，造成油泵内部止推垫片磨损；对角锁紧8颗M8螺栓，扭力11N·m
• 轴向间隙：电机内轴端面与油泵输入轴端面预留0.25mm间隙，严禁轴面对顶，高压轴向推力会直接顶碎油泵内部轴承
• 转向判定：俯视电机尾部，电机逆时针旋转为正确转向；转向错误会导致油泵反向吸空、内部干磨，30秒拉伤叶片与配流盘
• 接线规范：三相火线任意两相调换即可换向，禁止三根线同时调换；电源线远离液压回油管，避免高温老化外皮，线缆耐温≥105℃

2.5 1HP/2HP油压电机对比速查表

2.6 1HP电机联动故障排查（油泵+电机联动）

• 空载正常、带压跳闸：压力超出7MPa、电机功率余量不足，解决方案下调系统压力或更换2HP电机
• 电机震动伴随油泵啸叫：电机转速偏移、法兰偏心，重新对角紧固法兰螺栓，校正端面平行度
• 电机外壳局部发烫：液压油气侵入后端散热风道，清理风罩油污，保证后端5cm通风空隙
