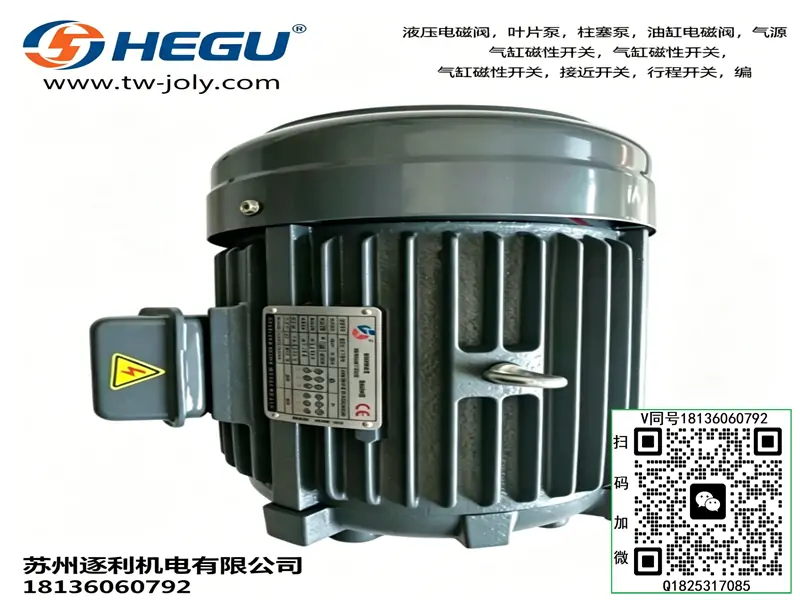

HEGU电动机TYPE:C01-43BO 1HP 0.75KW 电机泵组

一、标准内插式油压电机（C 系列，4 极，卧式）

1）C01 系列（0.75kW / 1HP）

• C01-43B0（标准）
• C01-43BO（带油泵法兰）

2）C02 系列（1.5kW / 2HP）

• C02-43B0
• C02-43BO

3）C03 系列（2.2kW / 3HP）

• C03-43B0
• C03-43BO

4）C04 系列（3.7kW / 5HP）

• C04-43B0
• C04-43BO

5）C05 系列（5.5kW / 7.5HP）

• C05-43B0
• C05-43BO

6）C07 系列（7.5kW / 10HP）

• C07-43B0
• C07-43BO

7）C10 系列（11kW / 15HP）

• C10-43B0
• C10-43BO

8）C15 系列（15kW / 20HP）

• C15-43B0
• C15-43BO

二、特殊电压 / 频率型号

1）220V/380V 通用（50Hz）

• C01-43B0-220/380
• C02-43B0-220/380
• C03-43B0-220/380
• C04～C15 同规格

2）440V/60Hz（出口）

• C01-43B0-440V
• C02-43B0-440V
• C03-43B0-440V

三、法兰 / 安装形式代号说明（型号后缀）

• B0：标准底座卧式
• BO：内插式（泵直联，无底座）
• 43：电机法兰规格（43mm 安装孔距）
• 4：4 极（1450rpm）

四、常用配套泵型（直接替换）

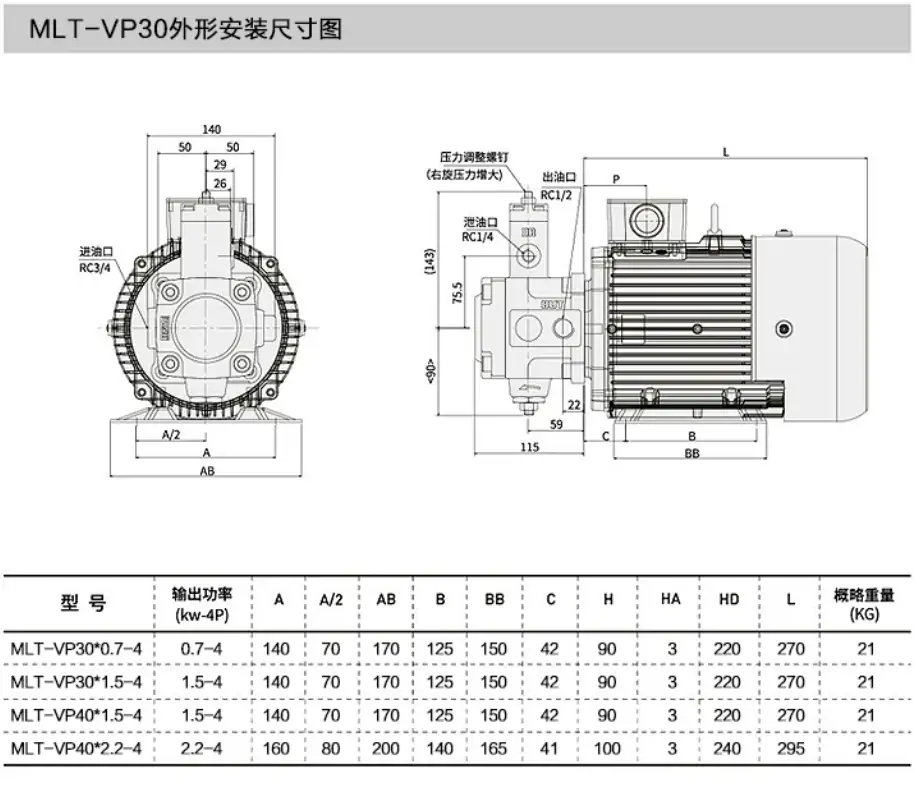

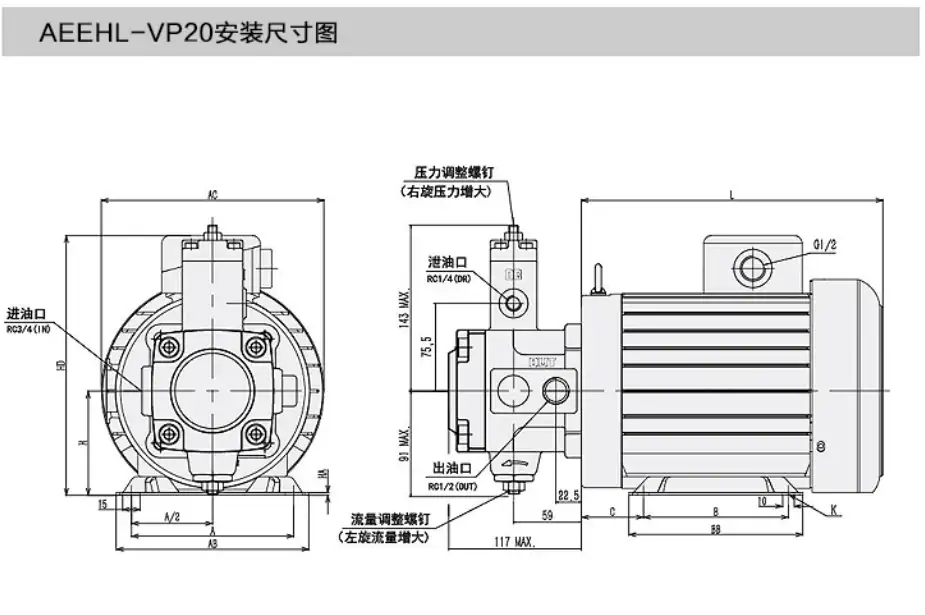

• 配 VP 变量泵：C01-43BO + VP-20；C02-43BO + VP-30；C03-43BO + VP-40
• 配 PV2R 叶片泵：C03-43BO + PV2R1；C05-43BO + PV2R2
• 配 HGP 齿轮泵：C01-43BO + HGP-2A；C02-43BO + HGP-3A

五、型号命名规则（示例：C03-43BO）

• C：HEGU 油压电机系列
• 03：功率代码（01=0.75kW、02=1.5kW、03=2.2kW、04=3.7kW、05=5.5kW…）
• 43：法兰尺寸代码
• B：卧式安装
• O：内插式（直联油泵）

一、型号释义

• C01：机座代号 = 1HP 规格机座
• 43：4 极（4P）工频电机，50Hz 标准转速
• B0：法兰内轴直插型（油压专用电机），无联轴器、直接插装油泵（HGP/VUP/CBN 等齿轮泵、叶片泵通用）

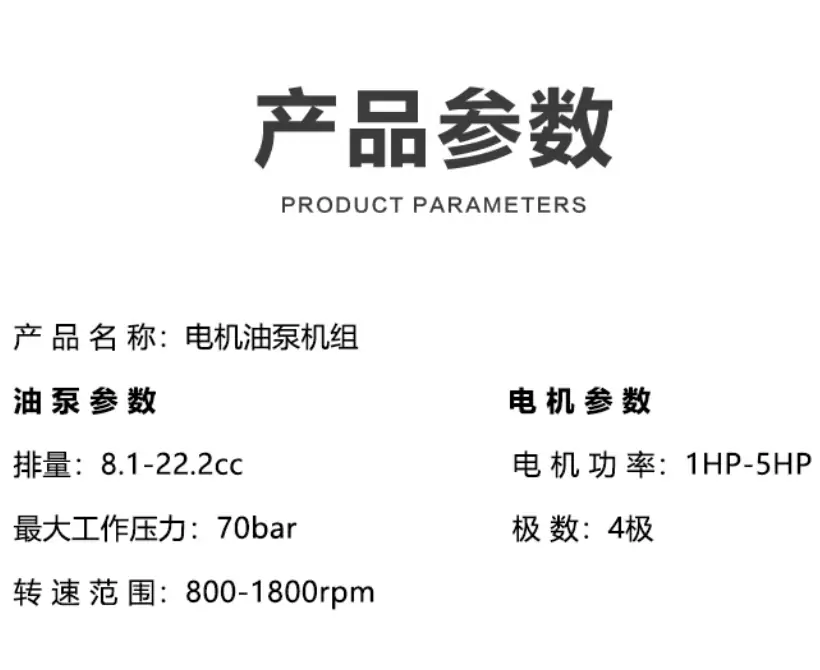

二、核心参数

1. 额定功率：1HP = 0.75KW
2. 极数 / 转速：4 极｜50Hz：1420r/min；60Hz：1720r/min
3. 供电规格：三相 AC220V/380V（标准 380V），50/60Hz 通用
4. 安装形式：法兰立式内轴直连（油泵专用），轴伸花键 / 平键适配 HGP-2A、VUP-23、CBN 油泵
5. 绝缘 / 防护：F 级绝缘、IP54 防护，S1 连续工作制（24h 长期满载）
6. 旋向：轴端视角顺时针 CW 右旋（油泵标准转向）

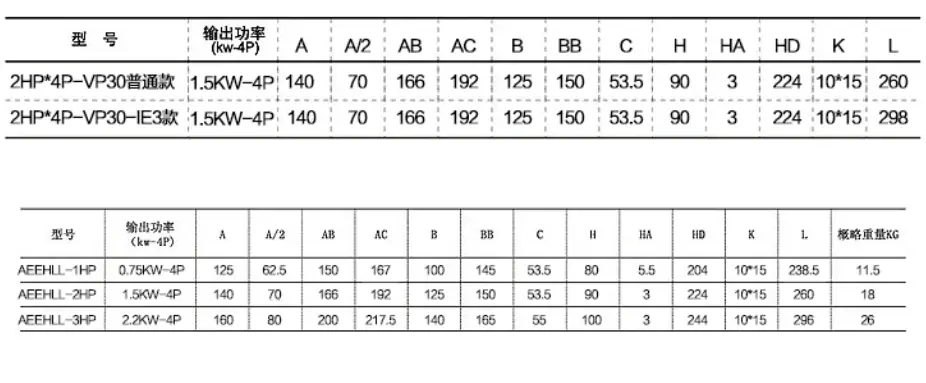

三、同系列全功率对照表（43=4 极）

四、产品特点

1. 一体直插结构：省去油泵泵套 + 联轴器，液压站体积紧凑、同轴度高、震动小、漏油少
2. 低噪耐负载：油压专用铁芯，适配油泵间歇冲击负载，长时间带压启动不易烧机
3. 通用性强：完美配套 HGP-2A、VUP-23、VP 系列、CBN 全系齿轮 / 叶片泵，机床、升降动力单元标配
4. 散热优良：铸铁壳体、加大散热鳍片，液压系统高温环境温升低

五、典型配套泵型（你前面型号适配）

• HGP-2A-F12R 齿轮泵
• VUP-23 变量叶片泵
• 搭配 EF-02 升降阀、MSCV/MPR 叠加阀组成整套液压动力单元

六、使用注意事项

1. 严禁反转，反转油泵吸空异响、无法起压；
2. 油泵吸油管路严防漏气，进气造成电机过载发烫；
3. 安装油泵同轴贴合，禁止硬敲轴头，避免电机轴承损坏；
4. 常规标配 380V，改 220V 需换接线接法。

七、常见故障

1. 电机发烫无力：缺相、油泵卡滞、吸油进气；
2. 异响震动大：油泵卡死、轴偏心安装；
3. 无法起压：电机反转、油泵内泄。
