液压系统电磁换向阀噪声分析
液压系统工作使用过程中， 电磁换向阀常出现两种噪声，即“嗒、嗒、嗒……”与“嗡、嗡、嗡……”声，其原因分析和排除如下。
1、原因分析

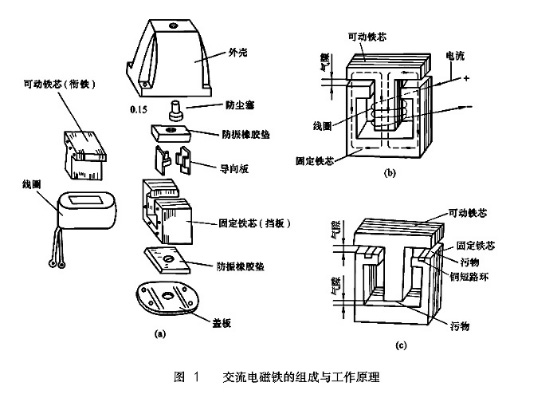

1)电磁铁本身质量有毛病。交流电磁铁的零件组成见图1(a)所示。当缐圈通电时，在可动铁芯与固定铁芯之间形成磁路産生吸力，如图1(b)所示。当导向闆与可动铁芯因加工装配不好，或可动铁芯与固定铁芯加工有误，均导緻固定铁芯与可动铁芯不能很好的吸合而发叫。
2)可动铁芯与固定铁芯之问的气隙内有脱落的红丹防锈漆片及其他污物卡住，不能很好的吸合，産生“嗡、嗡、嗡……”气隙声，如图1(c)所示。
3)固定电磁铁上的铜短路环断裂，産生电磁声和振动声。
4)複位弹簧力过大，超过了电磁铁吸力，通电时，发出“嗒、嗒、嗒……”的噪声。
5)阀芯与阀孔因毛刺及配合精度存在问题，摩擦力过大，超过了电磁铁的吸力，或因污物卡住闷芯，电磁铁推不动，也常发出“嗡、翁、翁…”的噪声。
6)推杆过长，使可动铁芯与固定铁芯不能很好吸合而保持正常气隙，而发生噪声。此时为“嗒、嗒、嗒……”噪声。
2、故障排除
1)检查电磁铁质量和装配是否良好，发现问题及时解决或更换电磁铁。
2)检查可动铁芯与固定铁芯之间的气隙是否有脱落的红丹防锈漆片及其他污物，要及时清理可动铁芯与固定铁芯之间的气隙内的脱落的红丹防锈漆片及其他污物。
3)更换新的电磁铁。
4)更换符合要求的複位弹簧。
5)检查修磨阀芯与阀孔使其恢複原始精度；检查清洗污物。
6)适当修磨减短推杆长度。需要注意的是：推杆磨短后可能影响阀芯的𫔭口量，必须综合考虑，不要磨得过短，以免引起换向不良故障。另外，不同电磁铁生産厂家的同一型号电磁铁，要求推杆长度往往不一样。

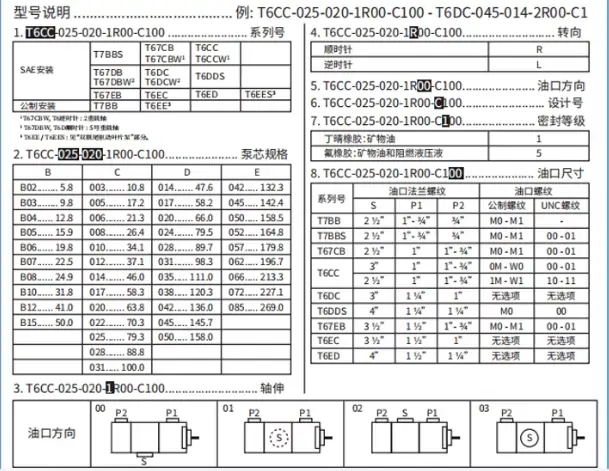

T67B系列：
T67B B04 1R02 A1MO T67B-B14-1R01-A1M0
T67BBW系列：
T67BBW B08 B04 2R03 A1M1 VC009 T67BBW B09 B08 2R00
T6C系列：
T6C 003 1R00 A1 T6C 005 1R01 B1 T6C 006 1R02 C1 T6C 008 1R03 A1 T6C 010 1R00 B1
T6C 012 1R01 C1 T6C 014 1R00 B1M0 T6C 014 1R02 A1 T6C 017 1R03 B1 T6C 020 1R00 C1
T6C 020 1R01 A1 T6C 020 1R03 B1M0 T6C 020 2R00 B1 T6C 022 1R02 B1 T6C 025 1R03 C1
T6C 028 1R00 A1 T6C 031 1R01 B1 T6C-003-1R00-A1 T6C-005-1R00-A1 T6C-006-1R00-A1
T6C-008-1R00-A1 T6C-010-1R00-A1 T6C-012-1R00-A1 T6C-012-1R02B1 T6C-014-1R00-A1
T6C-017-1R00-A1 T6C-020-1R00-A1 T6C-022-1R00-A1 T6C-031-1R00-A1 T6C-031-1R02B1
T6C-B25-1R00-A1 T6C-B28-1R00-A1 T6CC-020-020-R100-C100 T6CC-025-020-1R00-C100
T6CC-031-008-1R00-C110
T6CCW系列：
T6CCW 005 T6CCW 006 T6CCW 008 T6CCW 010 T6CCW 012 T6CCW 014 T6CCW 017
T6CCW 017 014 2L03 C100 T6CCW 020 T6CCW 020 020 2R01 C100 T6CCW 022 T6CCW 025
T6CCW 028 T6CCW 028 022 2R03 C100 T6CCW 031 T6CCW-028-B10-2R11-A10M
T6CCW-031-031-2R02-C100
T6CH系列：
T6CH29C 022 1R1B 2F0M0 10
T6D系列：
T6D 020 1R00 B1 T6D 020 2R01 B1 T6D 024 1R00 B1 T6D 024 2R01 B1 T6D 028 1R00 B1
T6D 028 2R01 B1 T6D 031 1R03 A1 T6D 031 2R01 B1 T6D 035 1R00 B1 T6D 035 2R01 B1
T6D 038 1R00 B1 T6D 038 1R00 C1 T6D 038 1R03 B1 T6D 038 2R01 B1 T6D 042 1R00 B1
T6D 042 2R01 B1 T6D 045 1R00 B1 T6D 045 2R01 B1 T6D 050 1R00 B1 T6D 050 2R01 B1
T6DC系列
T6DC 042 010 1R03 B1 T6DC 042 017 1R01 B1 T6DC-050-006-2R01 T6DC-B36-B17-1R00-B1
T6DCC系列：
T6DCC-042-031-008-1R00-C100
T6DDC系列：
T6DDC-038-035-022-1R00-C100
T6E系列：
T6E-042-1R00-C1 T6E-062-2R00-B1
T6EC系列：
T6EC 050 031 1R00 B1M0 T6EC-042-014-1R00-C100 T6EC-057-014-1L15-B1-J224
T6EC-062-022-1R00-B1-J224
T6ED系列：
T6ED 057 042 1L00 B1 T6ED 057 042 1R00 B1 T6ED 072 020 1R01 B1 T6ED-045-020-1R00-C100
T6ED0500351R01B1
T6EDC系列：
T6EDC-062-035-017-1R00-C100
T7B/T7BS系列：
T7B/T7BS-012-1R00-A1-M0 T7BB/T7BBS-B10-B10-1R00-A100
T7D/T7DS系列：
T7D/T7DS-035-1R00-A1-M0
T7DB/T7DBS系列：
T7DB/T7DBS-B42-B10-1R00-A100
T7DD/T7DDS系列：
T7DD/T7DDS-B42-B22-1R00-A1-M0
T7E/T7ES系列：
T7E/T7ES-O72-1R00-A1-M0
T7EB/T7EBS系列：
T7EB/T7EBS-042-B12-1R00-A101
T7EDB系列：
T7EDB-062-B28-B10-1R00-A1-00
