液压系统叠加阀

叠加阀是以叠加的方式连接的液压阀称为叠加阀。它是近年内发展起来的集成化液压元件，采用这种阀组成液压系统时，不需要另外的连接块，它以自身的阀体作为连接体直接叠合而成所需的液压系统。

叠加阀的工作原理与一般液压阀基本相同，但在具体结梅和连接尺寸上则不相同，它自成系列。我国叠加阀现有Φ6mm、Φl0mm、Φ16mm、Φ20mm和Φ32mm五个通径系列，额定工作压力为20MPa，额定流量为10-200L/min。每个叠加阀既有一般液压元件的控制功能，又起到通道体的作用，每一种通径系列的叠加阀其主油路通道和螺栓链接孔的位置都与所选用的相应通径的换向阀相同，因此同一通径的叠加阀都能按要求叠加起来，组成各种不同控制功能的系统。

叠加阀的分类与一般液压阀相同，同样分为压力控制阀、流量控制阀和方向控制阀三大类，其中方向控制阀仅有单向阀类，换向阀不属于叠加阀。

下面简单介绍几种常用的叠加阀。

1．叠加式液控单向阀

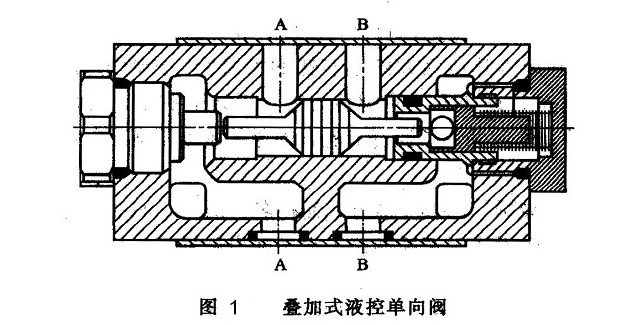

图1所示为叠加式液控单向阀。其工作原理与一般的液控单向阀相同。图中油口A和B分别通过单向阀才能与上、下元件相对应的油口相通。

2．叠加式溢流阀

如图2所示的先导型叠加式溢流阀，由主阀和先导阀两部分组成。主阀芯为二级同心式结构，先导阀为锥阀式结构。其工作原理与一般的先导式溢流阀相同。图中油口P和T除分别与溢流阀的进油口和回油口相通外，还与上、下元件相应的油口相通。A、B、T1油口则是沟通上、下元件相对应的油口而设置的。

3．叠加式调速阀

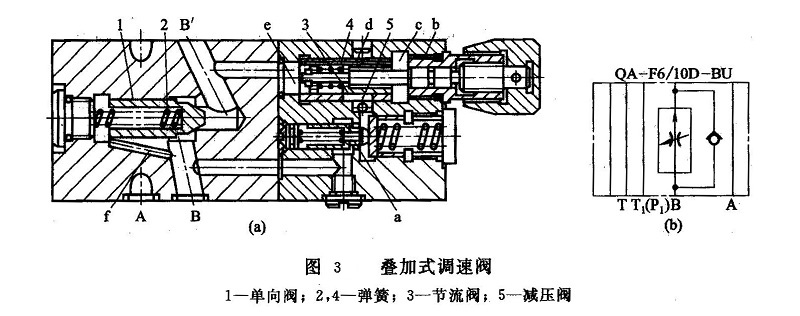

图3所示为QA-F6/I0D-BU型单向调速阀。QA表示流量阀，F表示压力等级（20MPa)，6/10表示该阀芯通径为Φ6mm，其接口尺寸属于Φ10mm系列的叠加式液压阀， BU表示该阀适用于出口节流调速的液压缸B腔油路上，工作原理与一般调速阀基本相同。

当压力为p的油液经B口进入阀体后，经小孔f流到单向阀1左侧的弹簧腔，液压力使锥阀式单向阀关闭，液压，油经另一孔道进入减压阀（分离式阀芯），油液经控制口后，压力降为p1，压力为p1的油液经阀芯中心小孔a流入阀芯左侧弹簧腔，同时作用在大阀芯左侧的环行面积上，当油液经节流阀3的阔口流入e腔并经油日B引出的同时，油液又经油槽d进入油腔c，再经孔道b进入减压阀大阀芯右侧的弹簧腔。这时通过节流阀的油液压力为p2，减压阀阀芯上受到p1，p2的压力和弹簧力的作用处于平衡，从而保证了节流阀两端压力差(p1–p2)为常数，也就保证了通过节流阀的流量基本不变。

20V系列

20V11A-1A22L 20V11A-1A22R 20V11A-1B22R 20V11A-1C22R 20V11A-1D22R

20V12A-1A22R 20V12A-1D22R 20V5A-1C22R 20V5A-1D22R 20V8A-151C22R

20V8A-1A22R 20V8A-1C22L 20V8A-1C22R 20V8A-1D22R

20VQ系列

20VQ5A-1C30

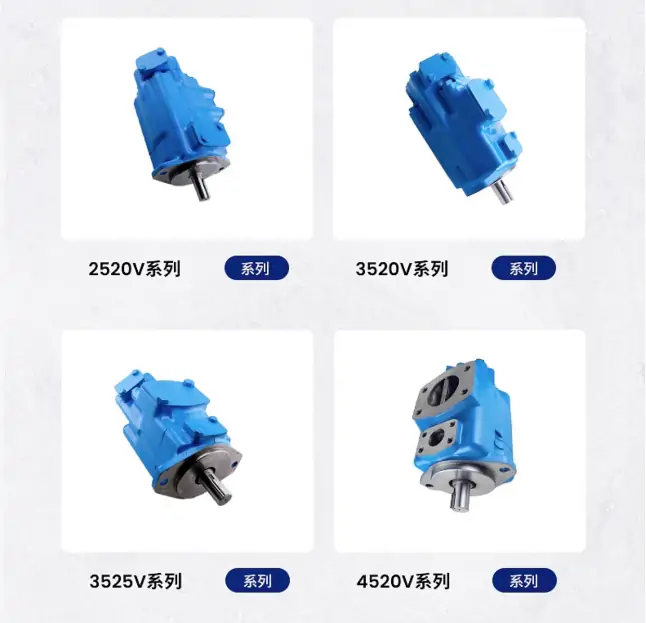

2520系列

2520V14A11-1CC22 2520V17A11 1DD22R 2520V17A11 86DD22R

2520V17A11-1CC22R 2520V17A11-1DD22R 2520V17A11-86DD22R

2520V17A14 1AA22R 2520V17A14 1CB22R 2520V17A14 1CC22R

2520V17A14-1AA22R 2520V17A14-1CB22R 2520V17A14-1CC22R

2520V17A5 1AB22R 2520V17A5 1BB22R 2520V17A5 1CC22R

2520V17A5 1DD22R 2520V17A5-1AA-22R 2520V17A5-1AB22R

2520V17A5-1BB22R 2520V17A5-1CC22R 2520V17A5-1DD22R

2520V17A8 1AA22R 2520V17A8 1BB22R 2520V17A8 1CB22R

2520V17A8 1CC22L 2520V17A8 1CC22R 2520V17A8-1AA22R 2520V17A8-1BB22R

2520V17A8-1CB22R   2520V17A8-1CC22L 2520V17A8-1CC22R

2520V21A11-1AA22R 2520V21A11-1AB22R 2520V21A11-1BB22R

2520V21A11-1CC22R 2520V21A11-1DA22R 2520V21A12-1AA22R

2520V21A12-1BB22R 2520V21A12-1CB22R 2520V21A12-1CC22R

2520V21A12-1DD22R 2520V21A14-1AA22R 2520V21A14-1AB22R

2520V21A14-1AC22R 2520V21A14-1AD22R 2520V21A14-1CB22R

2520V21A14-1DD22R   2520V21A2 1AA22R 2520V21A2 1CC22R

2520V21A2-1AA22R 2520V21A2-1CC22R 2520V21A5 1AA22R

2520V21A5 1CC22R 2520V21A5-1AA22R 2520V21A5-1CC22R

2520V21A5-1DD22R 2520V21A8-1AA22R 2520V21A8-1BB22R

2520V21A8-1CC22R 2520V21A8-1DD22R

2520VQ系列

2520VQH17A12-1DD20R

2525V系列

2525V21A17-86DA22R

25V系列

25V10A-1A22R 25V10A-1C22R 25V12A-11A22R 25V12A-1B22R 25V12A-1C22R

25V12A-1C-22R 25V12A-1D22R 25V14A-1A-22R 25V17A-1A-22R 25V21A-1A-22R

25V21A-1B-22R 25V21A-1C-22R

3520V系列

3520V25A11-1BB22R 3520V25A11-86AB22R 3520V25A12-1AA22R

3520V25A12-1CC22R 3520V25A12-1DD22R 3520V25A5-1AA22R

3520V25A5-1CC22R 3520V25A8-86CB22R 3520V3***14-1AA22R

3520V30A14-1CC22R 3520V30A2-1CC22R 3520V30A5-1DB22R

3520V30A5-1DC22R

3525V系列

3525V30A21-1CC22R 3525V38A14-1CC22R

35V系列

35V-25A-1A-22R 35V-25A-1B-22R 35V-25A-1C-22R 35V-25A-1D-22R

35V-30A 1D-22R 35V-30A-1A-22R 35V-30A-1B-22L 35V-30A-1B-22R

35V-30A-1C-22R 35V-30A-86A-22R 35V-35A-1B-22R 35V-35A-1C-22R

35V-35A-1D-22R 35V-38A-1A22L 35V-38A-1A-22R 35V-38A-1B-22R

35V-38A-1C-22R 35V-38A-1D-22R 35V60A25-1AA-22R

35VQ系列

35VQ-35A-1C2045

4520V系列

4520V60A11-1CC22R

4525V系列

4525V42A21-1CC22R 4525V50A21-1AA22R 4525V60A12-1AA-22R

4525V60A12-1CC-22R 4525V60A14-1CC22R 4525V60A21-1AA22R

4525V60A21-1CC22R

4535V系列

4535V42A30-1BB22R 4535V42A30-1DD22R 4535V42A35-1CC22R

4535V60A25-1AA-22R 4535V60A25-1CC-22R 4535V60A38-1CC22R

45V系列

45V42A-1C22R 45V50A-1B22R 45V50A-1C22R 45V60A-1A22R

45V60A-1C22R PVB10RS40C11

PVB系列

PVB15RS40C11 PVB20RS40C11  PVB29RS40C11 PVB29-RS41-C12  PVB45RS40C11

PVB45-RS41-C12 PVB5-RS40-C11     PVB6RS40C11

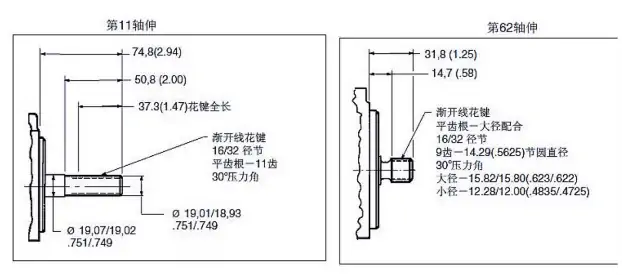

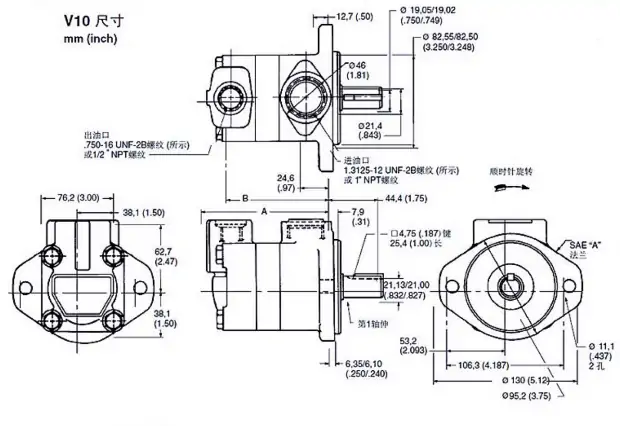

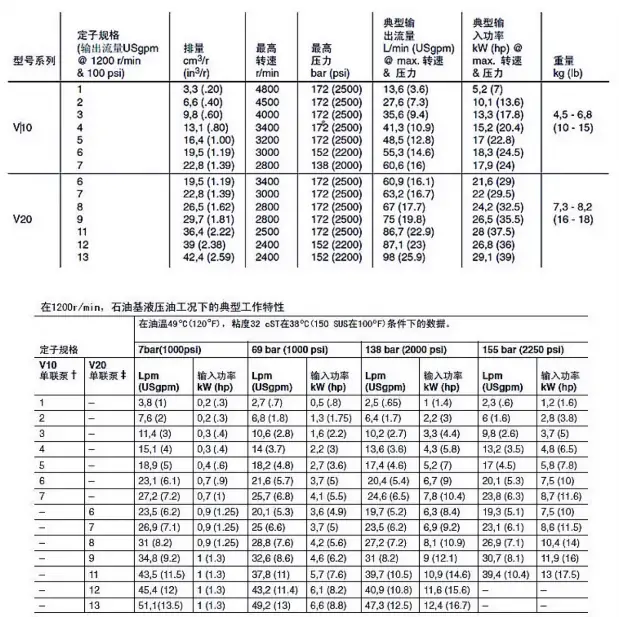

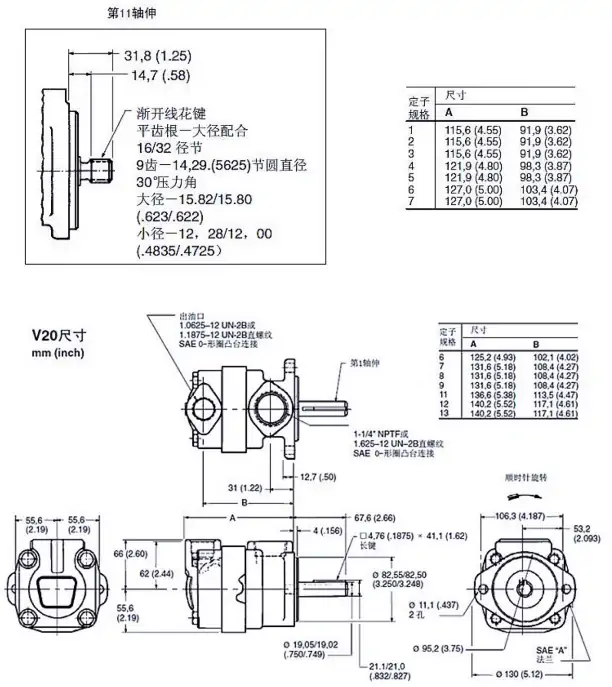

VICKERS柱塞泵、VICKERS叶片泵、VICKERS电磁阀、VICKERS油泵、VICKERS变量泵、VICKERS液压马达、VICKERS方向阀、VICKERS压力阀、VICKERS流量阀、VICKERS比例阀、VICKERS定量泵、VICKERS马达等。 VICKERS系列 叶片泵有V系列、V（Q）系列、 威格士柱塞泵系列 威格士PVQ系列：PVQ5、PVQ10、PVQ13、PVQ20、PVQ25、PVQ29、PVQ45、PVQ32-B2R-SE1S ， PVQ32-B2R-SS1S PVB系列：PVB5、PVB10、PVB15、PVB20、PVB25、PVB29、PVB45 轴向柱塞泵：PVB5/6、PVB10/15、PVB20/29、PVB45、PVB90；PVB20-F-MRSFXN PV柱塞泵：PV066、PV090、PV130、PV180、PV250； PVH柱塞泵：PVH57QIC，PVH63QIC，PVH74QIC，PVH81QIC，PVH98QIC，PVH106QIC，PVH131QIC PVH141QIC，PVH074R13 PVM柱塞泵:PVM018/020、PVM045/050、PVM057/063、PVM131/14等 威格士泵芯：60S、57S、50S、47S、45S、42S、38S、35S、30S、25S、21S、17S、14S、12S、11S、9S、8S、5S 威格士叶片泵　系列(Q)V10、V20 、20V、25V、35V、45V。 威格士双联叶片泵：2520V、3520V、3525V、4520V、4525V、4535V
