德克玛Dekema齿轮泵CBD-F306/308/310/312/4/316/F320 CBD-F325-L

德克玛 DEKEMA（液压）全系列型号

50T 系列（定量叶片泵）：50T-12-FR,50T-14-FR,50T-17-FR,50T-20-FR,50T-23-FR,50T-26-FR,50T-30-FR,50T-36-FR,50T-39-FR,50T-43-FR,50T-48-FR,50T-61-FR,50T-75-FR,50T-94-FR,50T-116-FR

150T 系列（定量叶片泵）：150T-48-FR,150T-61-FR,150T-75-FR,150T-94-FR,150T-116-FR

VP1 系列（变量叶片泵）：VP1-08-35,VP1-08-55,VP1-08-70,VP1-12-35,VP1-12-55,VP1-12-70,VP1-15-35,VP1-15-55,VP1-15-70,VP1-20-35,VP1-20-55,VP1-20-70,VP1-30-35,VP1-30-55,VP1-30-70,VP1-40-35,VP1-40-55,VP1-40-70

VP2 系列（变量叶片泵）：VP2-20-35,VP2-30-35,VP2-30-55,VP2-30-70,VP2-40-35,VP2-40-55,VP2-40-70

VP3 系列（变量叶片泵）：VP3-20-140,VP3-30-140,VP3-30-D-10,VP3-40-140

VP4 系列（变量叶片泵）：VP4-40-54,VP4-70-86

XVP 系列（变量叶片泵）：XVP-20,XVP-30,XVP-40,XVP-54,XVP-70,XVP-86

HGP 系列（齿轮泵）：HGP-05A-F0.3R,HGP-05A-F0.5R,HGP-1A-F1R,HGP-1A-F2R,HGP-1A-F3R,HGP-1A-F4R,HGP-1A-F5R,HGP-1A-F6R,HGP-1A-F8R,HGP-2A-F11R,HGP-2A-F12R,HGP-2A-F2R,HGP-2A-F3R,HGP-2A-F4R,HGP-2A-F6R,HGP-2A-F8R,HGP-2A-F9R,HGP-3A-F11R,HGP-3A-F11-RX2B,HGP-3A-F13R,HGP-3A-F13-RX2B,HGP-3A-F14R,HGP-3A-F14-RX2B,HGP-3A-F17R,HGP-3A-F17-RX2B,HGP-3A-F19R,HGP-3A-F19-RX2B,HGP-3A-F23R,HGP-3A-F23-RX2B,HGP-3A-F25R,HGP-3A-F25-RX2B,HGP-3A-F28R,HGP-3A-F28-RX2B,HGP-3A-F30R,HGP-3A-F30-RX2B,HGP-3A-F6R,HGP-3A-F6-RX2B,HGP-3A-F8R,HGP-3A-F8-RX2B

GPY 系列（齿轮泵）：GPY-2A-F11R,GPY-2A-F12R,GPY-2A-F2R,GPY-2A-F3R,GPY-2A-F4R,GPY-2A-F6R,GPY-2A-F8R,GPY-2A-F9R

DSG 系列（电磁换向阀）：DSG-01-2B2-A110,DSG-01-2B2-A110-N,DSG-01-2B2-A240,DSG-01-2B2-A240-N,DSG-01-2B2B-A110,DSG-01-2B2B-A110-N,DSG-01-2B2B-A240,DSG-01-2B2B-A240-N,DSG-01-2B2B-D24,DSG-01-2B2B-D24-N,DSG-01-2B2-D24,DSG-01-2B2-D24-N,DSG-01-2B2-L-A110,DSG-01-2B2-L-A110-N,DSG-01-2B2-L-A240,DSG-01-2B2-L-A240-N,DSG-01-2B2-L-D24,DSG-01-2B2-L-D24-N,DSG-01-2B3-A110,DSG-01-2B3-A110-N,DSG-01-2B3-A240,DSG-01-2B3-A240-N,DSG-01-2B3B-A240-N,DSG-01-2B3-D24,DSG-01-2B3-D24-N,DSG-01-2B4B-A240-N,DSG-01-2B8-A240-N,DSG-01-2B8-D24-N,DSG-01-2D2-A110,DSG-01-2D2-A110-N,DSG-01-2D2-A240,DSG-01-2D2-A240-N,DSG-01-2D2-D24,DSG-01-2D2-D24-N,DSG-01-3C10-A240-N,DSG-01-3C11-A240-N,DSG-01-3C12-A240-N,DSG-01-3C2-A110,DSG-01-3C2-A110-N,DSG-01-3C2-A240,DSG-01-3C2-A240-N,DSG-01-3C2-D24,DSG-01-3C2-D24-N,DSG-01-3C3-A110,DSG-01-3C3-A110-N,DSG-01-3C3-A240,DSG-01-3C3-A240-N,DSG-01-3C3-D24,DSG-01-3C3-D24-N,DSG-01-3C40-A110,DSG-01-3C40-A110-N,DSG-01-3C40-A240,DSG-01-3C40-A240-N,DSG-01-3C40-D24,DSG-01-3C40-D24-N,DSG-01-3C4-A110,DSG-01-3C4-A110-N,DSG-01-3C4-A240,DSG-01-3C4-A240-N,DSG-01-3C4-D24,DSG-01-3C4-D24-N,DSG-01-3C5-A110,DSG-01-3C5-A110-N,DSG-01-3C5-A240,DSG-01-3C5-A240-N,DSG-01-3C5-D24,DSG-01-3C5-D24-N,DSG-01-3C60-A110,DSG-01-3C60-A110-N,DSG-01-3C60-A240,DSG-01-3C60-A240-N,DSG-01-3C60-D24,DSG-01-3C60-D24-N,DSG-01-3C9-A110,DSG-01-3C9-A240,DSG-01-3C9-A240-N,DSG-01-3C9-D24

CBD 系列（溢流阀）：CBD-F306,CBD-F308,CBD-F310,CBD-F312,CBD-F314,CBD-F316,CBD-F320,CBD-F325

CPDF 系列（压力阀）：CPDF-10-A1,CPDF-10-A2

CPDG 系列（压力阀）：CPDG-03-A1,CPDG-03-A1D,CPDG-03-A2,CPDG-03-A2D,CPDG-06-A1,CPDG-06-A1D,CPDG-06-A2,CPDG-06-A2D,CPDG-10-A1,CPDG-10-A2

CPDT 系列（压力阀）：CPDT-04-A1,CPDT-04-A1D,CPDT-04-A2,CPDT-04-A2D

CRG 系列（单向阀）：CRG-03A1,CRG-03A2,CRG-06A1,CRG-06A2

DVP 系列（比例阀）：DVP-15-70,DVP-20-70,DVP-30-70,DVP-40-70

EDG 系列（比例阀）：EDG-01-C,EDG-01-H

HVP 系列（变量泵）：HVP-20-FA3,HVP-30-FA3,HVP-40-FA3

PV7 系列（变量泵）：PV7-1X/06-10RA01MA0-05,PV7-1X/06-10RA01MA0-10,PV7-1X/06-14RA01MA0-04,PV7-1X/06-14RA01MA0-07,PV7-1X/100-118RE07MC0-16,PV7-1X/100-118RE07MD0-16,PV7-1X/100-150RE07MC0-08,PV7-1X/100-150RE07MD0-08,PV7-1X/10-14RE01MC0-16,PV7-1X/10-14RE01MD0-16,PV7-1X/10-20RE01MC0-10,PV7-1X/10-20RE01MD0-10,PV7-1X/16-20RE01MC0-16,PV7-1X/16-20RE01MD0-16,PV7-1X/16-30RE01MC0-08,PV7-1X/16-30RE01MD0-08,PV7-1X/25-30RE01MC0-16,PV7-1X/25-30RE01MD0-16,PV7-1X/25-45RE01MC0-08,PV7-1X/25-45RE01MD0-08,PV7-1X/40-45RE37MC0-16,PV7-1X/40-45RE37MD0-16,PV7-1X/40-71R37MC0-08,PV7-1X/40-71RE37MD0-08,PV7-1X/63-71RE07MC0-16,PV7-1X/63-71RE07MD0-16,PV7-1X/63-94RE07MC0-08,PV7-1X/63-94RE07MD0-08,PV7-2X/20-20RA01MA0-05,PV7-2X/20-20RA01MA0-10,PV7-2X/20-25RA01MA0-05,PV7-2X/20-25RA01MA0-10

PVXS 系列（变量泵）：PVXS-066-M-R-DF-0000-000,PVXS-090-M-R-DF-0000-000,PVXS-130-M-A-DF-0000-000,PVXS-130-M-R-DF-0000-000,PVXS-180-M-R-DF-0000-000,PVXS-250-M-R-DF-0000-000

UVN 系列（变量泵）：UVN-1A-1A3-1.5-4-11,UVN-1A-1A3-2.2-4-11

V 系列（叶片泵）：V15A1 R10X,V15A2 R10X,V15A3 R10X,V15A4 R10X,V18A1 R10X,V18A2 R10X,V18A3 R10X,V18A4 R10X,V23A1 R10X,V23A2 R10X,V23A3 R10X,V23A4 R10X

20VQ/25VQ/35VQ/45VQ 系列（叶片泵）：20VQ,2520VQ,25VQ-10A,25VQ-12A,25VQ-14A,25VQ-15A,25VQ-17A,25VQ-21A,25VQ-25A,3520VQ,3525VQ,35VQ,4520VQ,4525VQ,4535VQ,45VQ

A10VSO 系列（柱塞泵）：A10VSO100DFLR/31R-PPA12NOO,A10VSO100DR/31R-PPA12NOO,A10VSO140DFLR/31R-PPA12NOO,A10VSO140DR/31R-PPA12NOO,A10VSO18DFLR/31R-PPA12NOO,A10VSO18DR/31R-PPA12NOO,A10VSO28DFLR/31R-PPA12NOO,A10VSO28DR/31R-PPA12NOO,A10VSO45DFLR/31R-PPA12NOO,A10VSO45DR/31R-PPA12NOO,A10VSO71DFLR/31R-PPA12NOO,A10VSO71DR/31R-PPA12NOO

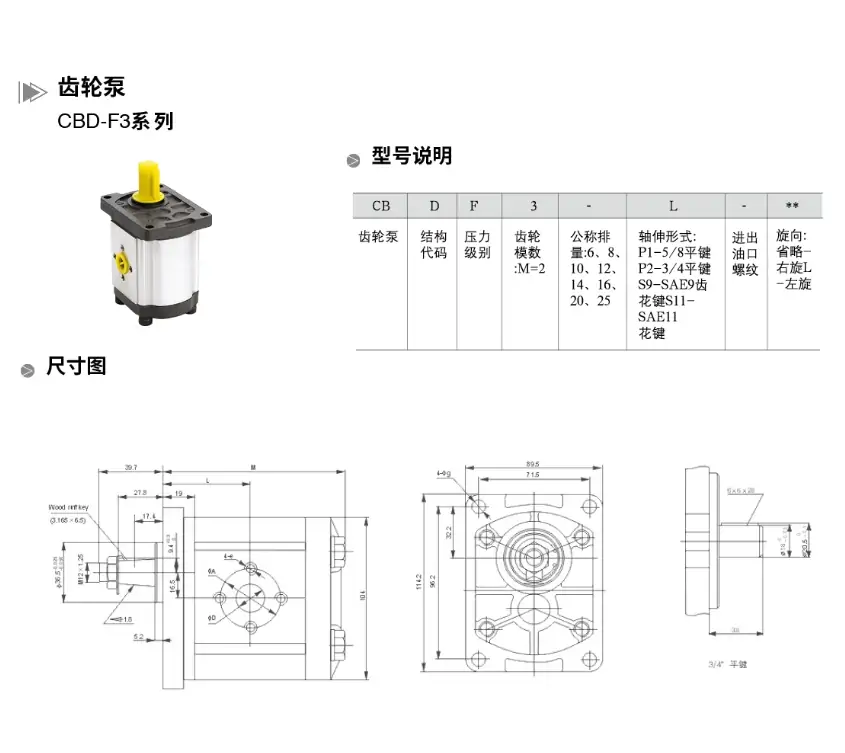

一、型号编码释义

• CBD：外啮合高压齿轮泵系列
• F3：F3 规格泵体，高压结构
• 06：公称排量 6 mL/r

二、结构型式

整体为铝合金壳体、外啮合齿轮式定量液压泵；
由前后泵盖、铝合金泵体、主动齿轮、从动齿轮、高压耐磨浮动侧板、高压密封组件、轴承组成；
采用轴向间隙自动补偿与径向压力平衡槽设计，高压内泄小、容积效率高。

三、工作原理

电机带动主动齿轮旋转，驱动从动齿轮同步转动；
齿轮齿槽在吸油腔形成真空负压，吸入液压油；
随齿轮旋转将油液带到压油腔，齿间啮合封闭油腔，容积减小建立压力，连续向外输出高压流量；
浮动侧板自动补偿端面磨损，压力平衡槽降低径向力，长期运行效率稳定、不易泄压。

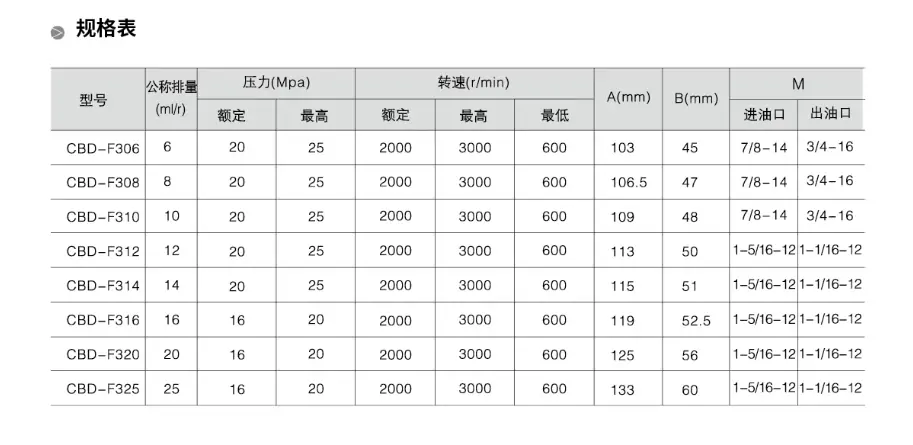

四、核心技术参数

• 公称排量：6 mL/r
• 额定压力：20 MPa
• 最高瞬时压力：25 MPa
• 额定转速：2000 r/min
• 允许转速范围：600～3000 r/min
• 工作介质：ISO VG32、VG46 抗磨液压油
• 适用油温：20℃～60℃
• 安装方式：法兰卧式安装
• 旋向：标准顺时针（轴端视角）
• 油口形式：侧向进出油口，螺纹接口（进油 7/8-14，出油 3/4-16）
• 重量：约 3.2 kg

五、性能特点

1. 高压等级设计，额定 20MPa，适配中小型液压系统高压工况；
2. 浮动侧板间隙补偿 + 径向压力平衡，耐磨寿命长，长期运行内泄小；
3. 铝合金壳体重量轻、散热好、结构紧凑；
4. 输出流量稳定、压力脉动小、运行噪音低；
5. 结构简单无易损精密配件，故障率低、维护方便；
6. 转速适配范围宽，可配普通电机直连使用。

六、适用场景

机床液压站、木工机械、橡塑设备、小型注塑辅助系统；
升降平台、叉车液压系统、自动化工装夹具液压动力单元；
各类中小型工业液压设备做定量供油动力源。

七、使用注意事项

1. 严格按规定旋向接线，禁止反转，反转无压力且易损坏；
2. 吸油管路密封必须完好，不得进气，否则会噪音大、压力抖动；
3. 吸油过滤器精度选用 100μm 左右，避免杂质进入泵内部磨损齿轮与侧板；
4. 系统须配置溢流阀做压力保护，禁止长期超额定压力满载工作；
5. 安装同轴度要达标，避免径向偏载造成轴承过早磨损、异响漏油。
