NVICKS油泵T6CCW-028-B10-2R11-A10M液压泵

一、型号解析

T6CCW-028 为双联定量叶片泵，型号含义：

• T6CCW：T6 系列、C 规格壳体、双联泵、W 系列设计。
• 028：第二联排量 0.28 in³/r（≈4.59 mL/r）；第一联默认 0.31 in³/r（≈5.08 mL/r）。

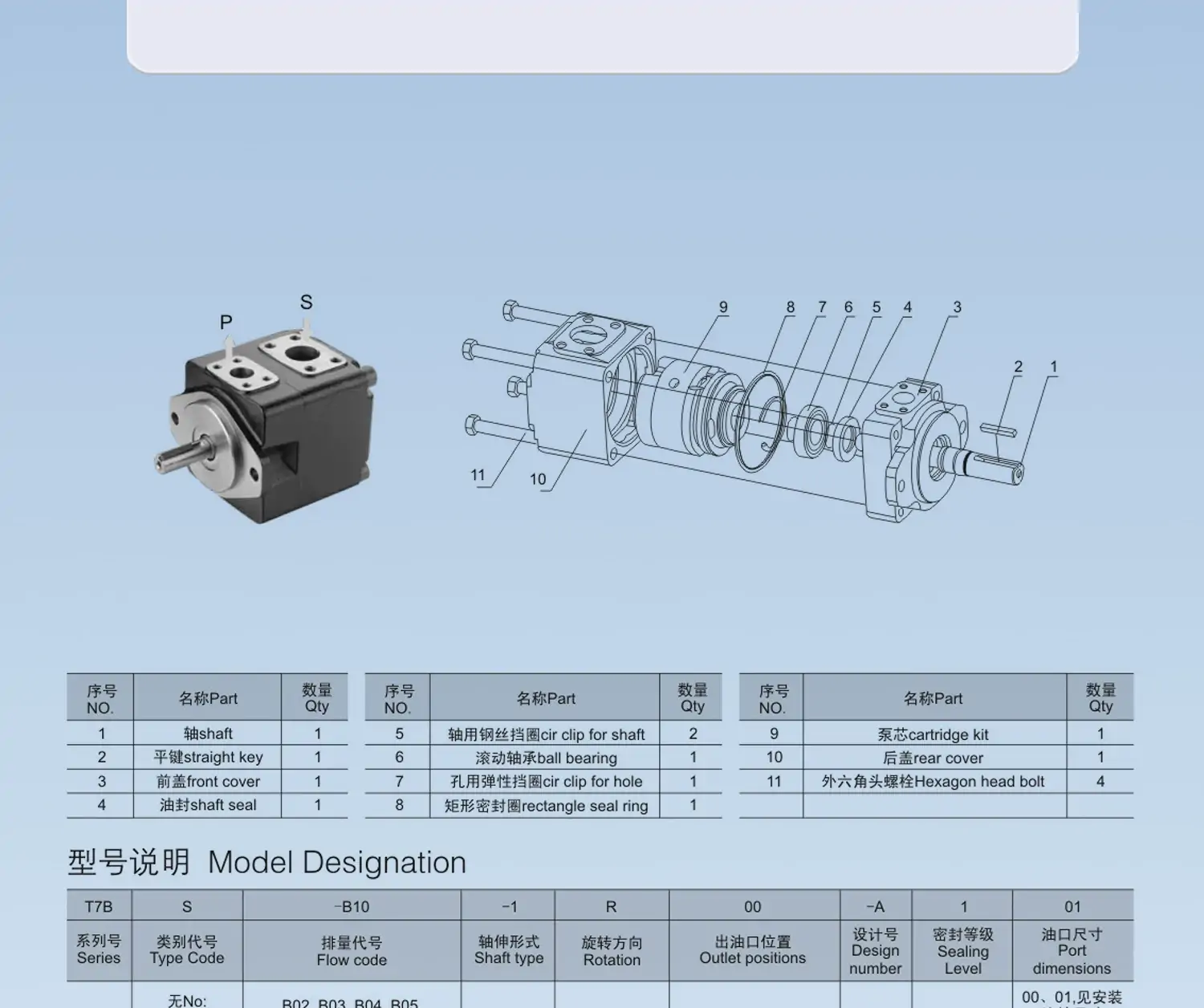

二、结构组成

• 泵体：高强度铸铁，黑色磷化，耐压、散热好。
• 定子 / 转子 / 叶片：定子：内曲线型，高耐磨合金。转子：开有叶片槽，柱销式叶片驱动。叶片：双唇结构，两唇交替接触定子，寿命为普通叶片泵 2 倍以上。
• 配流盘：浮动侧板，自动补偿轴向间隙，维持高容积效率。
• 泵轴：平键 / 花键可选，径向力平衡，轴承负载低。
• 密封：可选丁腈、氟橡胶等，适配不同介质与温度。
• 模块化泵芯：可现场更换，无需拆泵体，维护便捷。

三、工作原理

1. 吸油：转子旋转，叶片离心甩出，容积扩大，油液经吸油口吸入。
2. 压油：转子继续转动，容积缩小，油液加压后从排油口输出。
3. 双联结构：双泵同轴驱动，两路独立出油，可组合为 “高压小流量 + 低压大流量” 回路。
4. 压力平衡：叶片底部通压力油，柱销推动，径向力平衡，磨损小、噪声低。

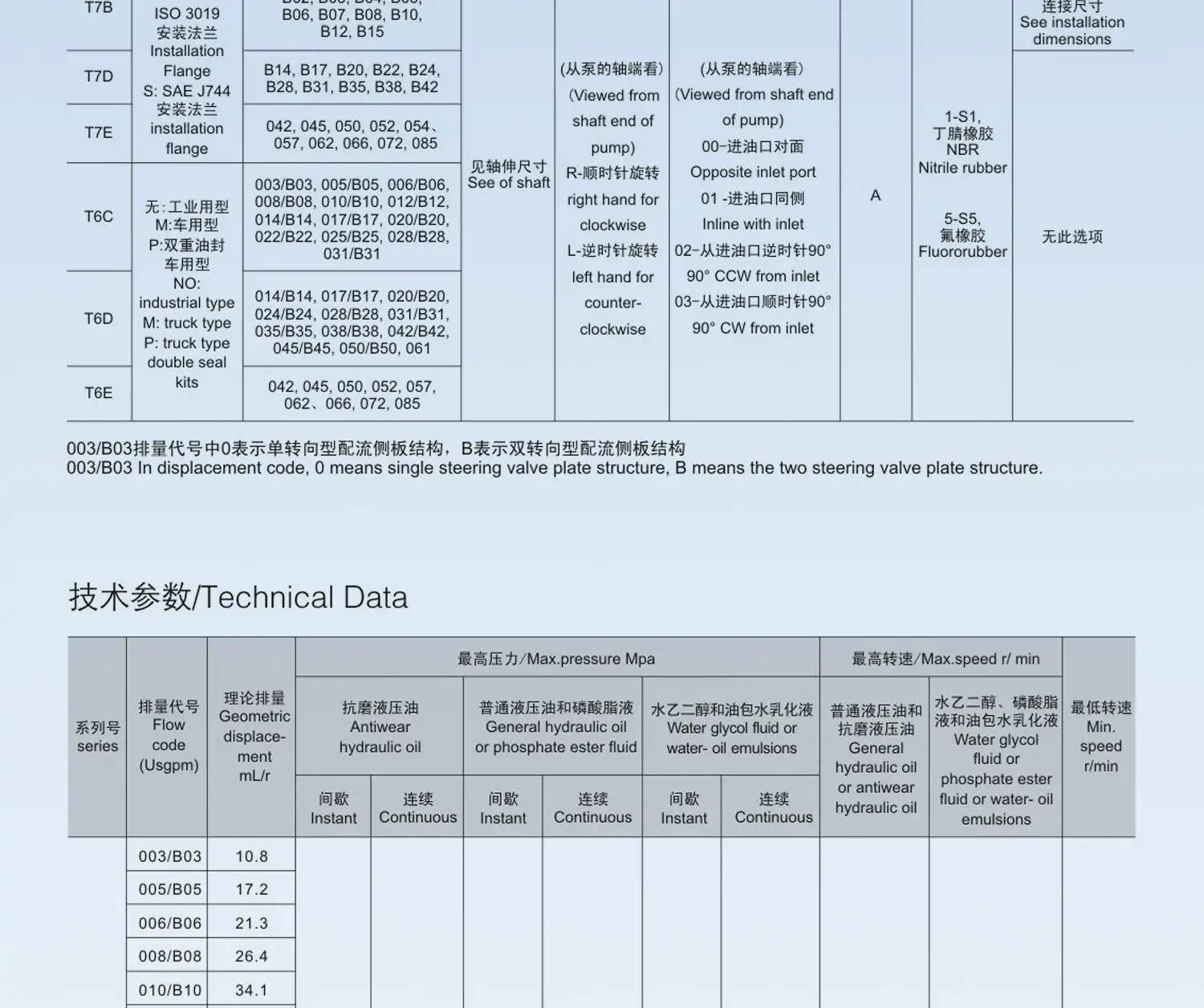

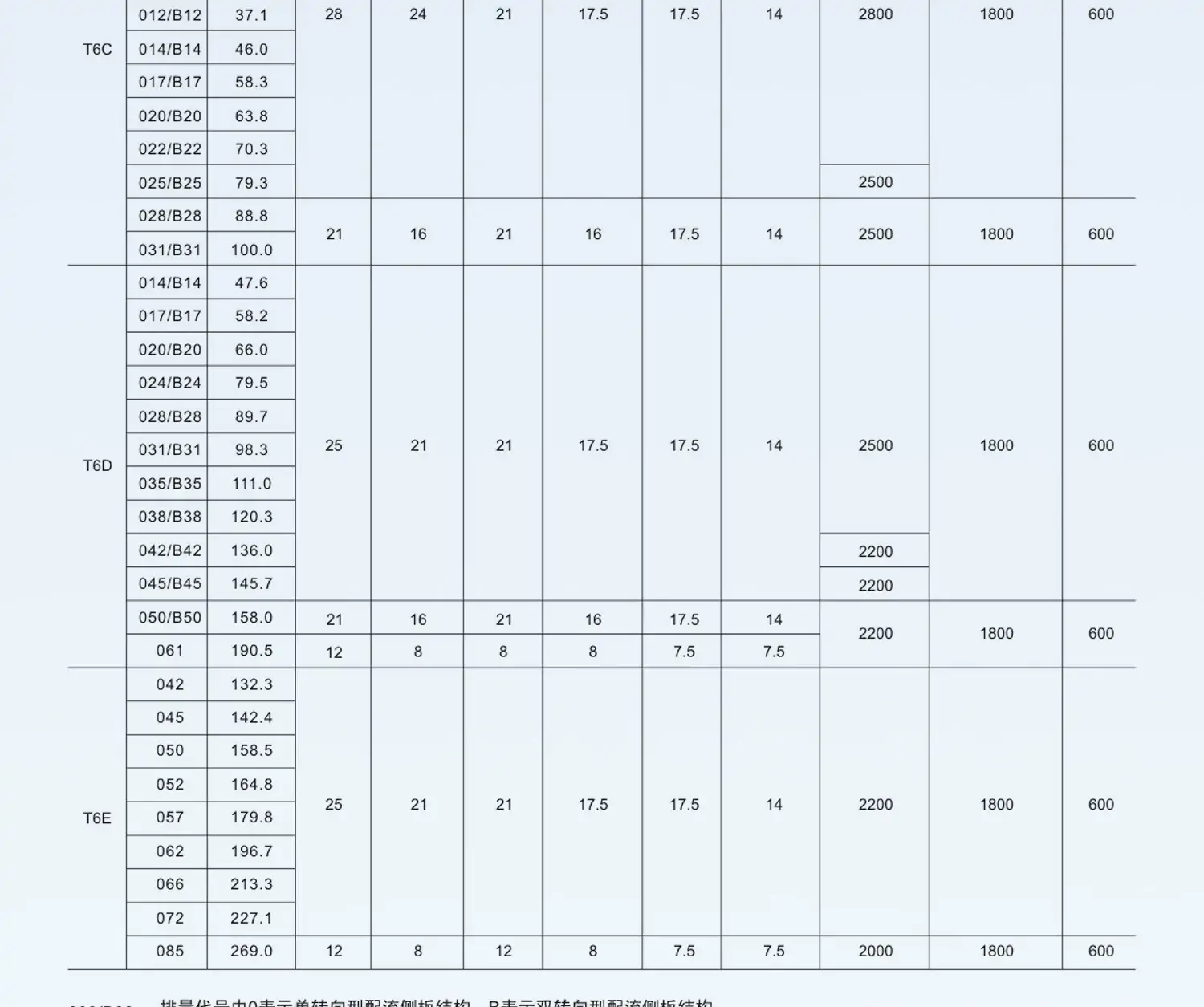

四、核心参数（标准工况）

• 排量：前泵：5.08 mL/r后泵：4.59 mL/r
• 最高压力：275 bar（27.5 MPa）
• 额定转速：600–2800 rpm（推荐 1200–1800 rpm）
• 容积效率：≥94%（150 bar、1500 rpm）
• 噪声：≤68 dB（A）（150 bar、1500 rpm）
• 介质粘度：10–2000 cSt（推荐 32–68 cSt）
• 工作温度：−20℃～+80℃（氟橡胶密封可达 +120℃）

五、性能优势

1. 高效节能：容积效率高，内泄小，发热低，能耗比普通叶片泵低 10%–15%。
2. 高压耐久：275 bar 高压能力，双唇叶片 + 柱销驱动，寿命长。
3. 低噪平稳：压力脉动小，运行安静，适合机床、注塑机等环境。
4. 抗污染强：双唇叶片对油液清洁度要求低于柱塞泵，耐受一定颗粒污染。

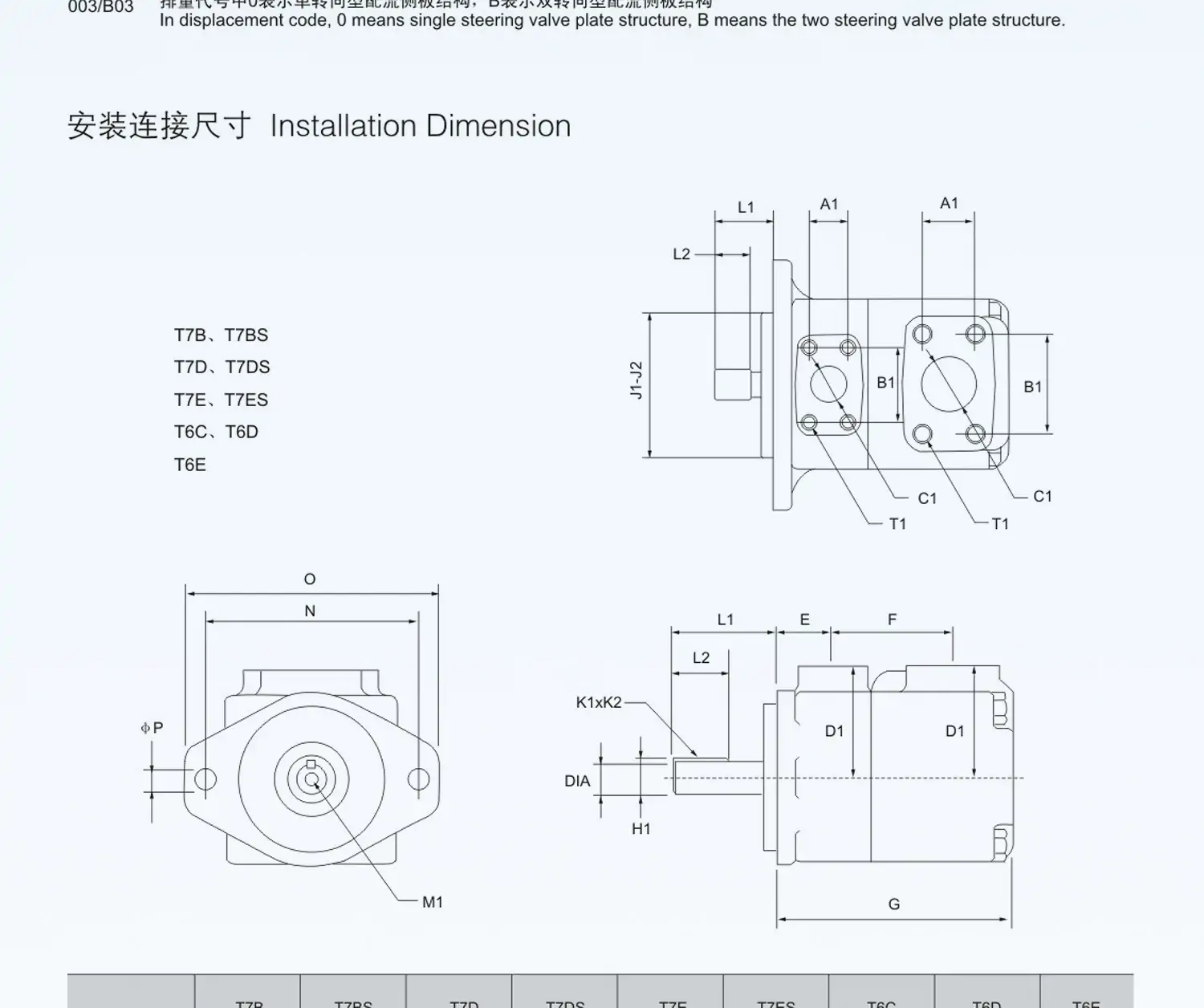

5. 安装维护简便：C 型法兰（SAE 标准），泵芯可现场更换，停机时间短。

六、典型应用

• 注塑机、压铸机、机床（液压卡盘、进给）。
• 工程机械（小型挖掘机、叉车）、冶金设备、船舶液压系统。

七、使用注意

1. 油液清洁：建议 10 μm 过滤，延长寿命。
2. 转速控制：避免长期低于 600 rpm 或高于 2800 rpm。
3. 压力匹配：长期工作压力建议≤200 bar，提升可靠性。
4. 安装同轴度：联轴器同轴度≤0.1 mm，避免振动与异响。
