TOYOOKI日本丰兴HD1-3W-BG1A-025B-WYD2-A电磁换向阀HD1/HD3

HPP-VB2V 系列

HPP-VB2V-L8A3,HPP-VB2V-L8A3-EE,HPP-VB2V-L8A5,HPP-VB2V-L8A5-EE,HPP-VB2V-F8A3,HPP-VB2V-F8A3-EE,HPP-VB2V-F8A5,HPP-VB2V-F8A5-EE,HPP-VB2V-F8A3-B,HPP-VB2V-F8A5-B,HPP-VB2V-L8A3-G

HPP-VD2V 系列

HPP-VD2V,HPP-VD2V-L31A3-A,HPP-VD2V-L31A5-A,HPP-VD2V-F31A3-A,HPP-VD2V-F31A5-A,HPP-VD2V-L31A3-EE-A,HPP-VD2V-L31A5-EE-A,HPP-VD2V-F31A3-EE-A,HPP-VD2V-F31A5-EE-A,HPP-VD2V-L31A5,HPP-VD2V-F31A3,HPP-VD2V-F31A5

HPP-VF2V 系列

HPP-VF2V,HPP-VF2V-L63A3-A,HPP-VF2V-F63A3-A,HPP-VF2V-L63A3-EE-A,HPP-VF2V-F63A3-EE-A,HPP-VF2V-L63A3-A-G,HPP-VF2V-F63A3-A-G,HPP-VF2V-L63A3-EE-A-G,HPP-VF2V-F63A3-EE-A-G

HPP-VCC2V 系列

HPP-VCC2V-L14-14A3A3-A,HPP-VCC2V-L14-14A5A3-A,HPP-VCC2V-L14-63A3A3-A,HPP-VCC2V-L14-63A5A3-A

HPP-VCF2V 系列

HPP-VCF2V-L14-14A3A3-A,HPP-VCF2V-L14-14A5A3-A,HPP-VCF2V-L14-63A3A3-A,HPP-VCF2V-L14-63A5A3-A

HPP-VC2V 系列

HPP-VC2V-L14A3-A,HPP-VC2V-L14A5-A,HPP-VC2V-F14A3-A,HPP-VC2V-F14A5-A,HPP-VC2V-L14A3,HPP-VC2V-L14A5,HPP-VC2V-F14A3,HPP-VC2V-F14A5,HPP-VC2V-L14A3-EE-A,HPP-VC2V-L14A5-EE-A,HPP-VC2V-F14A3-EE-A,HPP-VC2V-F14A5-EE-A

HPP-VC3V 系列

HPP-VC3V-F16A3-A,HPP-VC3V-F16A5-A,HPP-VC3V-L16A3-A,HPP-VC3V-L16A5-A,HPP-VC3V-F16A3,HPP-VC3V-F16A5,HPP-VC3V-L16A3,HPP-VC3V-L16A5,HPP-VC3V-F16A3-EE-A,HPP-VC3V-F16A5-EE-A,HPP-VC3V-L16A3-EE-A,HPP-VC3V-L16A5-EE-A

HPP-VD3V 系列

HPP-VD3V-F25A3-A,HPP-VD3V-F25A5-A,HPP-VD3V-L25A3-A,HPP-VD3V-L25A5-A,HPP-VD3V-F25A3,HPP-VD3V-F25A5,HPP-VD3V-L25A3,HPP-VD3V-L25A5,HPP-VD3V-F25A3-EE-A,HPP-VD3V-F25A5-EE-A,HPP-VD3V-L25A3-EE-A,HPP-VD3V-L25A5-EE-A,HPP-VD3V-F40A3-A,HPP-VD3V-F40A5-A

HD1 系列

HD1-3W-BCA-025B-WYD2,HD1-3W-BCA-025B-WYR1,HD1-3W-BCA-025B-WYR2,HD1-3W-BCA-03B-WYD2,HD1-3W-BCA-03B-WYR1,HD1-3W-BCA-03B-WYR2,HD1-3W-BDA-025B-WYD2,HD1-3W-BDA-025B-WYR1,HD1-3W-BDA-025B-WYR2,HD1-3W-BDA-03B-WYD2,HD1-3W-BDA-03B-WYR1,HD1-3W-BDA-03B-WYR2,HD1-3W-BGA-025B-WYD2,HD1-3W-BGA-025B-WYR1,HD1-3W-BGA-025B-WYR2,HD1-3W-BGA-03B-WYD2,HD1-3W-BGA-03B-WYR1,HD1-3W-BGA-03B-WYR2,HD1-3W-AEB-025B-WYD2,HD1-3W-AEB-025B-WYR1,HD1-3W-AEB-025B-WYR2,HD1-3W-AEB-03B-WYD2,HD1-3W-AEB-03B-WYR1,HD1-3W-AEB-03B-WYR2,HD1-2WD-BcA-025B-WYD2,HD1-2WD-BcA-025B-WYR1,HD1-2WD-BcA-025B-WYR2,HD1-2WD-BcA-03B-WYD2,HD1-2S-BCA-025B-WYD2

HD3 系列

HD3-3W-BCA-03B-WYD2,HD3-2WD-BCA-025AY-WYA2,HD3-3W-BGA-025AY-WAY2,HD3-3W-BGA-025AY-WYA1,HD3-3W-BGA-025AY-WYA2,HD3-3W-BGA-025AY-WYA3,HD3-3W-BGA-025AY-WYD2,HD3-2S-BCA-03A-WYD1,HD3-2WD-BCA-025AY-WYA1,HD3-3W-BCA-025AY-WYA1,HD3-3W-BMA-03A-WYA1,HD3-3W-BCA-025AY-WYD2,HD3-2WD-BCA-025AY-WYD2,HD3-3W-BGA-03A-WYA2,HD3-2S-BCA-025AY-WYD2,HD3-3W-BCA-03A-WYD2,HD3-3W-3G1A-03B-WYR1,HD3-43SGS-BGA-03A-WYA1,HD3-3W-BGA-03A-WYA1,HD3-3W-BGA-03A-WYA3,HD3-2W-BCA-03A-WYA1,HD3-3W-BCA-025AY-WYA3,HD3-3W-BCA-025A-WYA1,HD3-2WD-BCA-03A-WYD2,HD3-2S-KCP-025AY-WYD2,HD3-3W-AEB-03A-WYA1,HD3-3W-BG1A-025A-WDD2,HD3-3W-BCA-025A-WAYD2,HD3-3W-BG1A-025A-WDA2,HD3-3W-BG1A-025A-WDA1,HD3-2W-BCA-025AY-WYA1,HD3-2S-BCA-025A-WYA2,HD3-3W-BGA-025B-WAR2,HD3-3W-BGA-03B-WYR2,HD3-3W-BMA-03B-WYR1,HD3-2S-BCA-03B-WYD2,HD3-2WD-BCA-03B-WYD2

HRD3 系列

HRD3-BG2-6-04B-WYD2,HRD3-1-B-WYD2-P,HRD3-1-B-WYR1-P

EHD3A 系列

EHD3A-D-V30-BCA-025A

HF3H 系列

HF3H-AY-K24SK-025B

HK3H-P 系列

HK3H-P-Q1-025B,HK3H-P-Q4-025B,HK3H-P-Q1-03,HK3H-P-Q2-03,HK3H-P-Q3-03,HK3H-P-Q1-06,HK3H-P-Q2-06,HK3H-P-Q3-06

HK3H-R 系列

HK3H-R-Q4-025B,HK3H-R-Q1-03,HK3H-R-Q2-03,HK3H-R-Q3-03,HK3H-R-Q1-06,HK3H-R-Q2-06,HK3H-R-Q3-06

HK3H-A 系列

HK3H-A-Q3-025B,HK3H-A-Q4-025B,HK3H-A-Q1-03,HK3H-A-Q2-03,HK3H-A-Q1-06,HK3H-A-Q2-06

HK3H-B 系列

HK3H-B-Q3-025B,HK3H-B-Q4-025B,HK3H-B-Q1-03,HK3H-B-Q2-03,HK3H-B-Q1-06,HK3H-B-Q2-06

HK3H-W 系列

HK3H-W-Q3-025B,HK3H-W-Q4-025B,HK3H-W-Q1-03,HK3H-W-Q2-03,HK3H-W-Q1-06,HK3H-W-Q2-06

HG3H 系列

HG3H-P-D4-025B,HG3H-P-D5-025B,HG3H-B1-03P,HG3H-B2-03P,HG3H-B3-03P,HG3H-P-B1-06,HG3H-P-B2-06,HG3H-P-B3-06,HG3H-P-D4D-025B,HG3H-P-D5D-025B,HG3H-A-D5D-025B,HG3H-B1D-03A,HG3H-B2D-03A

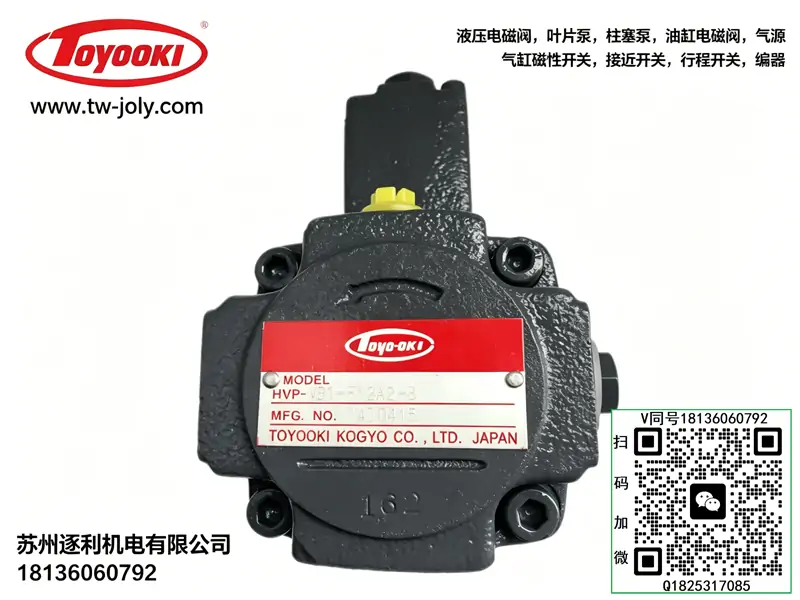

HVP-VC1 系列

HVP-VC1-G26A1-B,HVP-VC1-F26A1-B,HVP-VC1-G26A2-B,HVP-VC1-F26A2-B,HVP-VC1-G26A3-B,HVP-VC1-F26A3-B

HVP-VD1 系列

HVP-VD1-30-30F-A2A2,HVP-VD1-G45A1-B,HVP-VD1-G45A2-B,HVP-VD1-G45A3-B,HVP-VD1-F45A1-B,HVP-VD1-F45A2-B,HVP-VD1-F45A3-B

HVP-VB1 系列

HVP-VB1-F12A2-B,HVP-VB1-F12A3-B

HVP-VF1 系列

HVP-VF1-L56A1-B,HVP-VF1-L56A2-B,HVP-VF1-L56A3-B,HVP-VF1-L90A1-B,HVP-VF1-L90A2-B,HVP-VF1-L90A3-B,HVP-VF1-L120A1-B,HVP-VF1-L120A2-B,HVP-VF1-L120A3-B

HVP-VG1 系列

HVP-VG1-G125A2-B,HVP-VG1-G125A3-B,HVP-VG1-G160A2-B,HVP-VG1-G160A3-B

HVP-FC1 系列

HVP-FC1-L5R-A,HVP-FC1-L8R-A,HVP-FC1-L11R-A,HVP-FC1-L14R-A,HVP-FC1-L17R-A,HVP-FC1-L21R-A,HVP-FC1-L26R-A,HVP-FC1-L32R-A,HVP-FC1-L39R-A,HVP-FC1-F5R-A,HVP-FC1-F8R-A,HVP-FC1-F11R-A,HVP-FC1-F14R-A,HVP-FC1-F17R-A,HVP-FC1-F21R-A,HVP-FC1-F26R-A,HVP-FC1-F32R-A,HVP-FC1-F39R-A

HVP-FE1 系列

HVP-FE1-F50R-A,HVP-FE1-F60R-A,HVP-FE1-F75R-A,HVP-FE1-F85R-A,HVP-FE1-F95R-A,HVP-FE1-F108R-A,HVP-FE1-F120R-A,HVP-FE1-L50R-A,HVP-FE1-L60R-A,HVP-FE1-L75R-A,HVP-FE1-L85R-A,HVP-FE1-L95R-A,HVP-FE1-L108R-A,HVP-FE1-L120R-A

HVP-FC2 系列

HVP-FC2-L17R-A,HVP-FC2-L25R-A,HVP-FC2-L35R-A,HVP-FC2-L50R-A,HVP-FC2-F17R-A,HVP-FC2-F25R-A,HVP-FC2-F35R-A,HVP-FC2-F50R-A

HVP-FCC1 系列

HVP-FCC1-F36-5R-A,HVP-FCC1-F36-8R-A,HVP-FCC1-F36-11R-A,HVP-FCC1-F36-14R-A,HVP-FCC1-F36-17R-A,HVP-FCC1-F36-21R-A,HVP-FCC1-F36-26R-A,HVP-FCC1-F36-32R-A,HVP-FCC1-F36-39R-A

HVP-FCE1 系列

HVP-FCE1-L5-50R-A,HVP-FCE1-L5-60R-A,HVP-FCE1-L5-75R-A,HVP-FCE1-L5-85R-A,HVP-FCE1-L5-95R-A,HVP-FCE1-L5-108R-A,HVP-FCE1-L5-120R-A,HVP-FCE1-L8-50R-A,HVP-FCE1-L8-60R-A,HVP-FCE1-L8-75R-A,HVP-FCE1-L8-85R-A,HVP-FCE1-L8-95R-A,HVP-FCE1-L8-108R-A,HVP-FCE1-L8-120R-A,HVP-FCE1-L11-50R-A,HVP-FCE1-L11-60R-A,HVP-FCE1-L11-75R-A,HVP-FCE1-L11-85R-A,HVP-FCE1-L11-95R-A,HVP-FCE1-L11-108R-A,HVP-FCE1-L11-120R-A,HVP-FCE1-L14-50R-A,HVP-FCE1-L14-60R-A,HVP-FCE1-L14-75R-A,HVP-FCE1-L14-85R-A,HVP-FCE1-L14-95R-A,HVP-FCE1-L14-108R-A,HVP-FCE1-L14-120R-A,HVP-FCE1-L17-50R-A,HVP-FCE1-L17-60R-A,HVP-FCE1-L17-75R-A,HVP-FCE1-L17-85R-A,HVP-FCE1-L17-95R-A,HVP-FCE1-L17-108R-A,HVP-FCE1-L17-120R-A,HVP-FCE1-L21-50R-A,HVP-FCE1-L21-60R-A

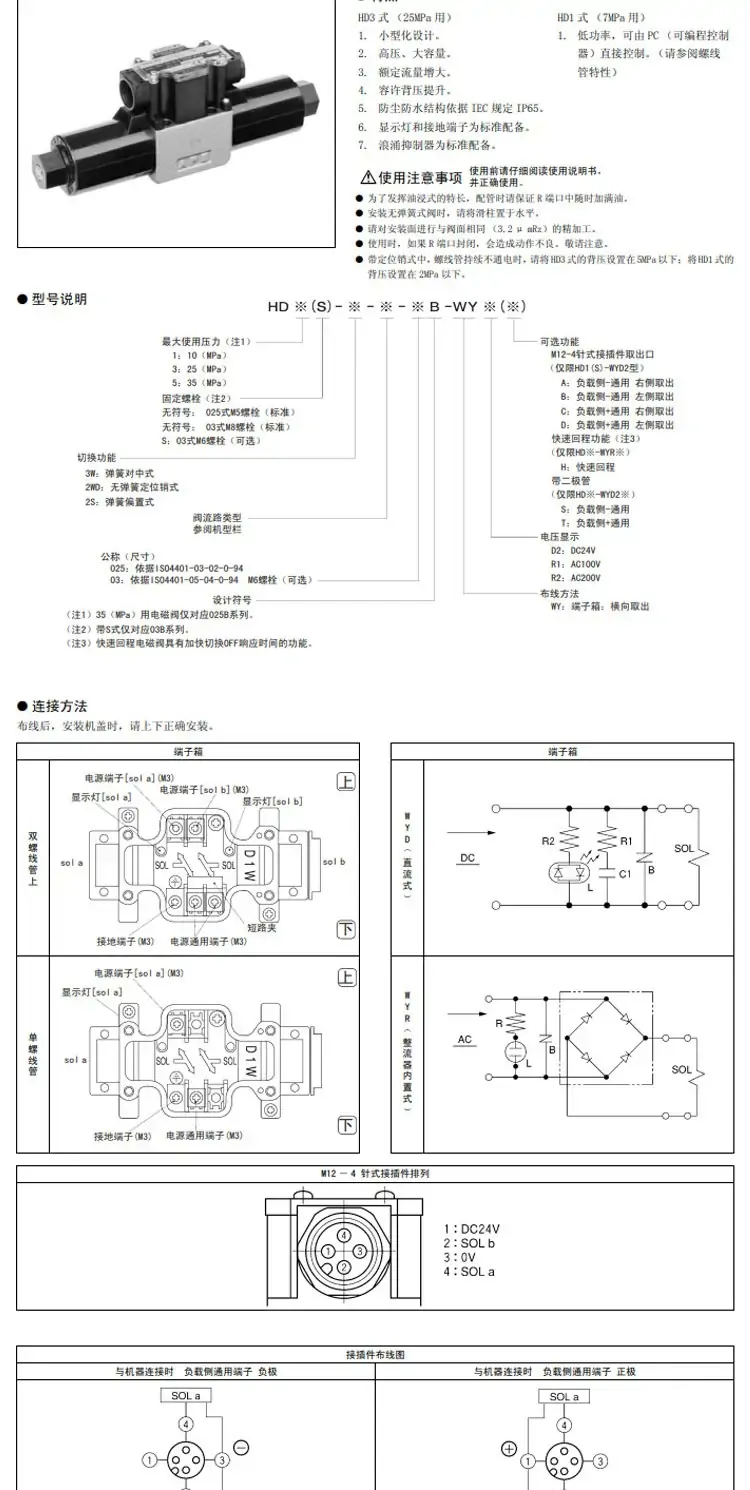

一、型号解析

• HD1：系列代号，小型高压电磁换向阀
• 3W：三位三通换向机能
• BG1A：阀体结构 + 密封组合，板式安装、标准流量、丁腈密封
• 025B：通径 025=1/4"（G1/4），压力等级 B 型（≤21MPa）
• WYD2：电磁线圈规格，DC24V、标准型、单线圈
• A：标准型（无特殊改性）

二、核心参数

• 结构：三位三通、板式连接、滑阀式
• 通径：1/4"（G1/4）
• 额定压力：21MPa
• 最高压力：25MPa
• 流量：25L/min（ΔP=0.5MPa）
• 换向方式：电磁驱动，弹簧复位
• 线圈：DC24V（WYD2），功率约 30W

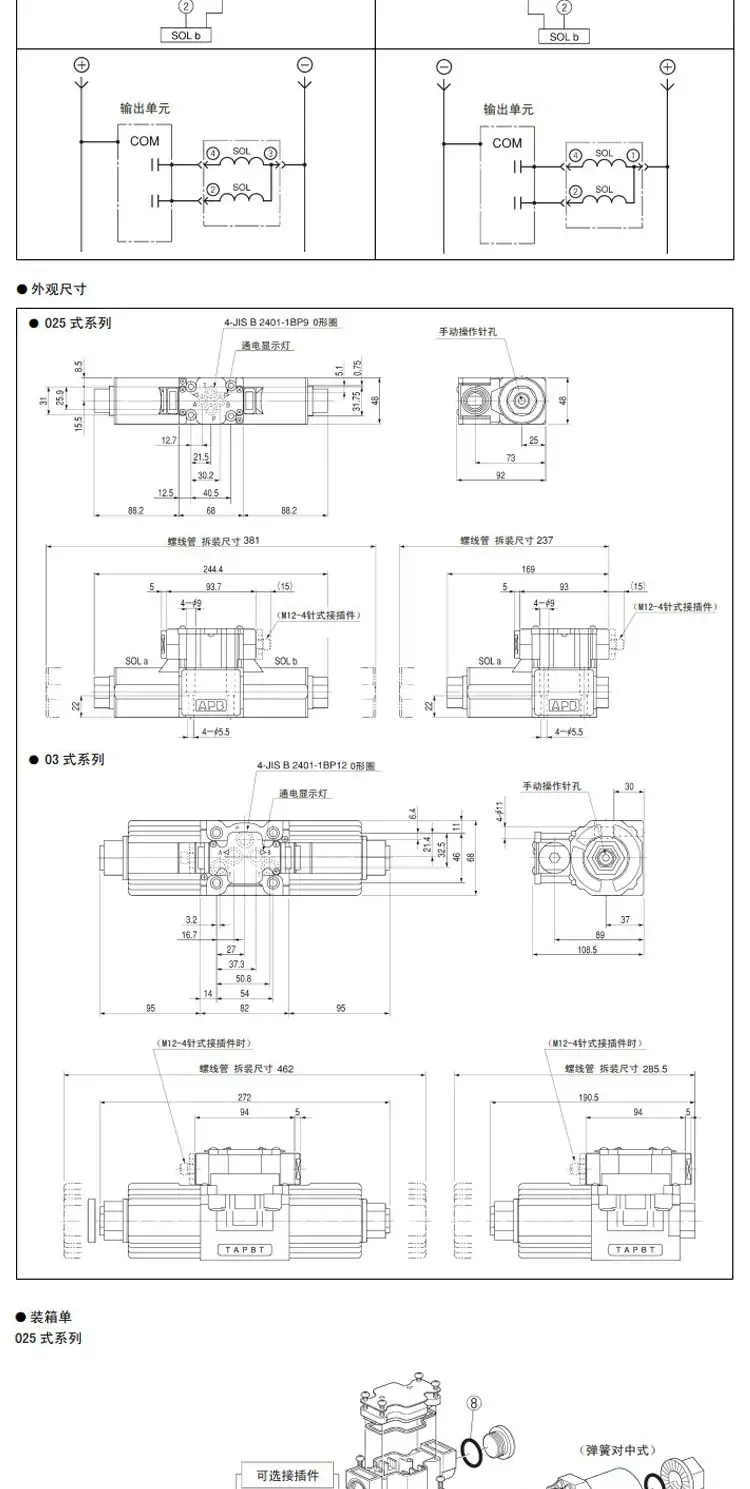

• 连接：板式安装（4×M5 螺钉）

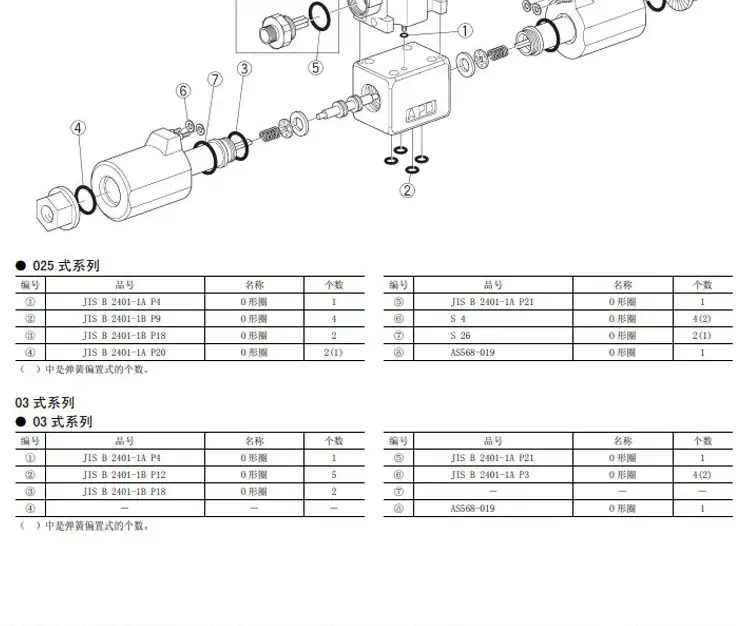

• 密封：NBR 丁腈橡胶，适配矿物油
• 温度：-10～60℃
• 重量：约1.2kg
• 中位机能：P 通 T、A 截止（标准三位三通）

三、工作原理

1. 常态（双弹簧）：阀芯居中，压力口 P 通回油 T，工作口 A 封闭
2. 左线圈通电：阀芯右移，P 通 A，T 封闭，执行元件动作
3. 右线圈通电：阀芯左移，A 通 T，P 封闭，执行元件复位
4. 断电：弹簧自动复位中位，保压 / 卸荷

四、性能特点

• 高压小体积：21MPa 级，尺寸紧凑
• 低泄漏：精密滑阀配合，内泄漏≤0.5mL/min
• 快速响应：换向时间≤30ms，适合高频动作
• 安装灵活：板式安装，可叠加阀组
• 耐用可靠：合金钢阀芯、铸铁阀体，寿命≥100 万次

五、使用条件

• 介质：ISO VG32/46 抗磨矿物油
• 过滤：NAS 8 级（10μm）
• 电压：DC24V±10%
• 环境：-10～50℃，防潮防尘

六、衍生型号

• HD1-3W-BG1A-025B-WYR2-A：AC220V 线圈
• HD1-3W-BG1A-025C-WYD2-A：25MPa 高压型
• HD1-3W-BG1A-025B-WYD2-EE-A：低噪音线圈

七、典型应用

• 液压夹具、小型油缸控制
• 高压液压站、工程机械支路控制
• 自动化设备、气动液压系统切换
• 需要三通高压、快速换向的回路
