REXPOWER锐利液压油泵TOP-310HB-VB/315/320/325/330/340/350

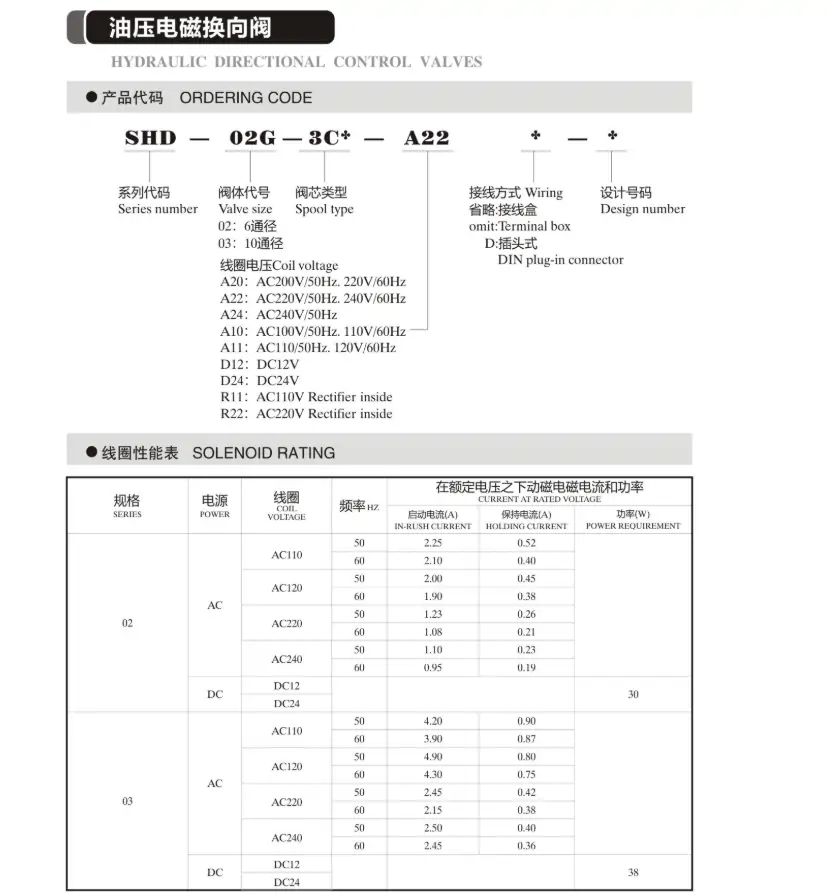

1. SHD 系列

SHD-02G-3C2-A22-33,SHD-02G-3C3-A22-33,SHD-02G-3C4-A22-33,SHD-02G-3C5-A22-33,SHD-02G-3C6-A22-33,SHD-02G-3C9-A22-33,SHD-02G-3C7-A22-33,SHD-02G-3C8-A22-33,SHD-02G-3C10-A22-33,SHD-02G-3C12-A22-33,SHD-02G-2D2-A22-33,SHD-02G-2D3-A22-33,SHD-02G-3C11-A22-33,SHD-02G-3C40-A22-33,SHD-02G-3C60-A22-33,SHD-02G-2D8-A22-33,SHD-02G-2B10A-A22-33,SHD-02G-2B2-A22-33,SHD-02G-2B3-A22-33,SHD-02G-2B8-A22-33,SHD-02G-2B2B-A22-33,SHD-02G-2B3B-A22-33,SHD-02G-2B4B-A22-33,SHD-02G-2B2S-A22-33,SHD-02G-2B3S-A22-33,SHD-02G-2B2A-A22-33,SHD-02G-2B3A-A22-33,SHD-02G-2B11B-A22-33,SHD-02G-2B12B-A22-33,SHD-02G-2B9B-A22-33,SHD-02G-2B60B-A22-33,SHD-02G-2B9A-A22-33,SHD-02G-3C2-A11-33,SHD-02G-3C3-A11-33,SHD-02G-3C4-A11-33,SHD-02G-3C5-A11-33,SHD-02G-3C6-A11-33,SHD-02G-3C9-A11-33,SHD-02G-3C7-A11-33,SHD-02G-3C8-A11-33,SHD-02G-3C10-A11-33,SHD-02G-3C12-A11-33,SHD-02G-2D2-A11-33,SHD-02G-2D3-A11-33,SHD-02G-3C11-A11-33,SHD-02G-3C40-A11-33,SHD-02G-3C60-A11-33,SHD-02G-2D8-A11-33,SHD-02G-2B10A-A11-33,SHD-02G-2B2-A11-33,SHD-02G-2B3-A11-33,SHD-02G-2B8-A11-33,SHD-02G-2B2B-A11-33,SHD-02G-2B3B-A11-33,SHD-02G-2B4B-A11-33,SHD-02G-2B2S-A11-33,SHD-02G-2B3S-A11-33,SHD-02G-2B2A-A11-33,SHD-02G-2B3A-A11-33,SHD-02G-2B11B-A11-33,SHD-02G-2B12B-A11-33,SHD-02G-2B9B-A11-33,SHD-02G-2B60B-A11-33,SHD-02G-2B9A-A11-33,SHD-02G-3C2-D24-33,SHD-02G-3C3-D24-33,SHD-02G-3C4-D24-33,SHD-02G-3C5-D24-33,SHD-02G-3C6-D24-33,SHD-02G-3C9-D24-33,SHD-02G-3C7-D24-33,SHD-02G-3C8-D24-33,SHD-02G-3C10-D24-33,SHD-02G-3C12-D24-33,SHD-02G-2D2-D24-33,SHD-02G-2D3-D24-33,SHD-02G-3C11-D24-33,SHD-02G-3C40-D24-33,SHD-02G-3C60-D24-33,SHD-02G-2D8-D24-33,SHD-02G-2B10A-D24-33,SHD-02G-2B2-D24-33,SHD-02G-2B3-D24-33,SHD-02G-2B8-D24-33,SHD-02G-2B2B-D24-33,SHD-02G-2B3B-D24-33,SHD-02G-2B4B-D24-33,SHD-02G-2B2S-D24-33,SHD-02G-2B3S-D24-33,SHD-02G-2B2A-D24-33,SHD-02G-2B3A-D24-33,SHD-02G-2B11B-D24-33,SHD-02G-2B12B-D24-33,SHD-02G-2B9B-D24-33,SHD-02G-2B60B-D24-33,SHD-02G-2B9A-D24-33,SHD-03G-3C2-D24D-33,SHD-03G-2B3B-D24D-33

2. SWDH 系列

SWDH-04G-3C8-A11D,SWDH-04G-3C2-A22D,SWDH-04G-3C3-A22D,SWDH-04G-3C4-A22DS,SWDH-04G-3C6-A22D,SWDH-04G-3C9-A22DS,SWDH-04G-3C8-A22D,SWDH-04G-3C10-A22DS,SWDH-04G-3C12-A22D,SWDH-04G-2D2-A22D,SWDH-04G-2D3-A22DS,SWDH-04G-3C11-A22D,SWDH-04G-3C40-A22D,SWDH-04G-3C60-A22DS,SWDH-04G-2D8-A22D,SWDH-04G-2B10A-A22D,SWDH-04G-2B2-A22D,SWDH-04G-2B3-A22D,SWDH-04G-2B8-A22DS,SWDH-04G-2B3B-A22D,SWDH-04G-2B4B-A22D,SWDH-04G-2B2S-A22D,SWDH-04G-2B3S-A22D,SWDH-04G-2B2A-A22D,SWDH-04G-2B3A-A22D,SWDH-04G-2B11B-A22D,SWDH-04G-2B12B-A22DS,SWDH-04G-2B60B-A22D,SWDH-04G-2B9A-A22D,SWDH-04G-3C2-A11D,SWDH-04G-3C3-A11D,SWDH-04G-3C4-A11D,SWDH-04G-3C5-A11D,SWDH-04G-3C6-A11D,SWDH-04G-3C9-A11DS,SWDH-04G-3C10-A11D,SWDH-04G-3C12-A11D,SWDH-04G-2D2-A11D,SWDH-04G-2D3-A11DS,SWDH-04G-3C11-A11D,SWDH-04G-3C40-A11D,SWDH-04G-3C60-A11D,SWDH-04G-2D8-A11D,SWDH-04G-2B10A-A11D,SWDH-04G-2B2-A11D,SWDH-04G-2B3-A11D,SWDH-04G-2B8-A11D,SWDH-04G-2B2B-A11D,SWDH-04G-2B3B-A11D,SWDH-04G-2B4B-A11D,SWDH-04G-2B2S-A11D,SWDH-04G-2B3S-A11D,SWDH-04G-2B2A-A11D,SWDH-04G-2B3A-A11D,SWDH-04G-2B11B-A11D,SWDH-04G-2B12B-A11D,SWDH-04G-2B9B-A11D,SWDH-04G-2B60B-A11D,SWDH-04G-2B9A-A11D,SWDH-04G-3C2-D24D,SWDH-04G-3C3-D24D,SWDH-04G-3C4-D24D,SWDH-04G-3C5-D24D,SWDH-04G-3C6-D24D,SWDH-04G-3C9-D24D,SWDH-04G-3C7-D24D,SWDH-04G-3C8-D24D,SWDH-04G-3C10-D24D,SWDH-04G-3C12-D24D,SWDH-04G-2D2-D24D,SWDH-04G-2D3-D24D,SWDH-04G-3C11-D24D,SWDH-04G-3C40-D24D,SWDH-04G-3C60-D24D,SWDH-04G-2D8-D24D,SWDH-04G-2B10A-D24D,SWDH-04G-2B2-D24D,SWDH-04G-2B3-D24D,SWDH-04G-2B8-D24DS,SWDH-04G-2B3B-D24D,SWDH-04G-2B4B-D24DS,SWDH-04G-2B2S-D24D,SWDH-04G-2B3S-D24D,SWDH-04G-2B2A-D24D,SWDH-04G-2B3A-D24D,SWDH-04G-2B11B-D24D,SWDH-04G-2B12B-D24D,SWDH-04G-2B9B-D24D,SWDH-04G-2B60B-D24D,SWDH-04G-2B9A-D24D

3. WDH 系列

WDH-04G-3C5-A22D,WDH-04G-3C7-A22D,WDH-04G-3C12-A22D,WDH-04G-2D8-A22D,WDH-04G-2B2B-A22D,WDH-04G-3C7-A11D,WDH-04G-3C11-A11D,WDH-04G-2B2B-D24D

4. DMT 系列

DMT-03-3C2,DMT-03-3C3,DMT-03-3C4,DMT-03-3C6,DMT-03-3D2,DMT-03-3D3,DMT-03-3D4,DMT-03-3D6,DMT-04-3C2,DMT-04-3C3,DMT-04-3C4,DMT-04-3C6,DMT-04-3D2,DMT-04-3D3,DMT-04-3D4,DMT-04-3D6,DMT-06-3C2,DMT-06-3C3,DMT-06-3C4,DMT-06-3C6,DMT-06-3D2,DMT-06-3D3,DMT-06-3D4,DMT-06-3D6

5. DMG 系列

DMG-02-3C2,DMG-02-3C3,DMG-02-3C4,DMG-02-3C6,DMG-02-3D2,DMG-02-3D3,DMG-02-3D4,DMG-02-3D6,DMG-03-3C2,DMG-03-3C3,DMG-03-3C4,DMG-03-3C6,DMG-03-3D2,DMG-03-3D3,DMG-03-3D4,DMG-03-3D6

6. MTC 系列

MTC-02-W-O,MTC-02-A-O,MTC-02-B-O,MTC-02-W-I,MTC-02-A-I,MTC-02-B-I,MTC-03-W-O,MTC-03-A-O,MTC-03-B-O,MTC-03-W-I,MTC-03-A-I,MTC-03-B-I

7. MGV 系列

MGV-02-P-0,MGV-02-A-0,MGV-02-B-0,MGV-02-P-1,MGV-02-A-1,MGV-02-B-1,MGV-02-P-2,MGV-02-A-2,MGV-02-B-2,MGV-02-P-3,MGV-02-A-3,MGV-02-B-3,MGV-03-P-0,MGV-03-A-0,MGV-03-B-0,MGV-03-P-1,MGV-03-A-1,MGV-03-B-1,MGV-03-P-2,MGV-03-A-2,MGV-03-B-2,MGV-03-P-3,MGV-03-A-3,MGV-03-B-3

8. CCV 系列

CCV-04,CCV-08,CCV-16,CCV-20,CCV-24

9. CR 系列（CRD/CRV/CRP）

CRD-02,CRV-04-M,CRP-10

10. CH 系列（CHE/CHS/CHB）

CHE-06,CHS-12,CHB-24

11. CP 系列（CPD/CPC）

CPD-04,CPD-08,CPD-16,CPC-04,CPC-08,CPC-16

12. CST/CCS/CTC/CSV 系列

CST-01,CCS-02,CTC-04,CTC-08,CTC-24,CSV-02,CSV-04,CSV-08,CSV-02-431N,CSV-15,CSV-20

13. JCS/MJCS/JCD 系列

JCS-02N,JCS-02NL,JCS-02NLL,MJCS-02BL,MJCS-02PL,JCD-02S,MJCS-02AL,MJCS-03ALL,MJCS-03BL,MJCS-03PLL,MJCS-02W,MJCS-03WLL

TOP-310HB-VB 摆线齿轮油泵（无品牌版）

TOP-310HB-VB 是低压摆线齿轮泵（内啮合），集成内置溢流阀，用于润滑、冷却与低压液压回路，主打低噪、自吸、紧凑。

一、型号释义（TOP-310HB-VB）

• TOP：摆线齿轮泵系列代号
• 310：规格代码，理论流量 10 L/min
• H：高压型（相对同系列）
• B：标准安装 / 法兰
• VB：内置溢流阀（压力可调，保护系统）

二、核心参数（标准工况）

• 结构形式：内啮合摆线齿轮、铸铁泵体、内置溢流阀
• 公称流量：10 L/min（1450 rpm）
• 最高压力：2.5 MPa（25 bar），溢流阀可调
• 调压范围：0.5～2.5 MPa（5～25 bar）
• 转速范围：600～1800 rpm（标准 1450 rpm）
• 自吸能力：≥0.05 MPa（5 m 水柱），无需灌油
• 油口规格：G1/4”（4 分），吸 / 排油口
• 工作温度：-10～80℃（介质）
• 介质粘度：10～500 mm²/s（推荐 ISO VG32/46）
• 过滤精度：≥50 μm（润滑 / 冷却）
• 驱动方式：电机直联（IEC 标准，0.37～0.75 kW）
• 重量：约 2.8 kg（泵头，不含电机）

三、结构与工作原理

1. 结构组成

• 泵体：铸铁，高强度、低振动；内置吸 / 排油流道与溢流阀腔。
• 摆线齿轮副：内齿圈 + 外摆线齿轮，粉末冶金 / 淬火合金钢，耐磨、低噪；啮合形成密闭容腔。
• 驱动轴：淬火合金钢，双轴承支撑，径向力小、寿命长。
• 内置溢流阀（VB）：直动式锥阀，弹簧调压；超压时油液旁路回吸入口，稳压并保护泵。
• 密封：丁腈橡胶 / 氟橡胶，耐油耐磨；轴封防泄漏，适配连续运行。

2. 工作原理（内啮合摆线）

1. 电机驱动外齿轮旋转，与内齿圈啮合，形成容积周期性变化的密封腔。
2. 容积增大→吸油口负压→吸入油液；容积减小→排油口高压→输出油液。
3. 内置溢流阀：出口压力超设定值时，阀芯开启，油液回流吸入口，限制最高压力，稳定系统。
4. 连续旋转→连续吸排油，流量脉动小、压力平稳。

四、性能特点

• 内置溢流阀（VB）：无需外接阀，调压方便、安全保护，简化油路。
• 低噪平稳：摆线啮合、流量脉动小，噪声≤60 dB（1450 rpm），适合机床 / 静音环境。
• 强自吸：自吸高度达 5 m，干启动可靠，无需辅助泵。
• 紧凑轻量：体积小、重量轻，电机直联，安装灵活（卧式 / 立式）。
• 耐用长寿：铸铁泵体、淬火齿轮、双轴承，抗冲击、磨损小，寿命≥10000 小时。
• 低成本维护：结构简单、零件少，密封 / 齿轮更换便捷，维护成本低。

五、安装与使用

• 安装：任意方向（卧式优选）；底座固定，电机与泵同轴度≤0.1 mm，避免振动。
• 油口：IN = 吸油（下 / 侧）、OUT = 排油（上 / 侧）；吸油管路短、粗、密封好，防漏气。
• 调压：顶部旋钮，顺时针升压、逆时针降压；系统空载调压至目标值，锁紧螺母防漂移。
• 介质：清洁润滑油 / 液压油，粘度 10～500 mm²/s；过滤≥50 μm，防杂质卡滞齿轮。
• 转速：标准 1450 rpm（4 极电机），勿超 1800 rpm，避免气蚀 / 磨损。
• 维护：定期检查泄漏；每 3000 小时换油、清洁吸油滤网；每 5000 小时检查齿轮 / 密封，必要时更换。

六、典型应用

• 机床润滑：主轴箱、导轨、齿轮箱强制润滑（如加工中心、车床）。
• 油冷机 / 冷却系统：主轴、液压站冷却循环，散热降温。
• 低压液压回路：夹紧、定位、调速辅助动力（压力≤2.5 MPa）。
• 工业机械：纺织、印刷、轻工机械连续润滑 / 输油。
• 齿轮箱 / 减速机：飞溅 + 强制润滑，延长齿轮寿命。

七、同系列扩展（TOP-*HB-VB）

• TOP-310HB-VB：10 L/min，G1/4”，2.5 MPa（本型号）
• TOP-315HB-VB：15 L/min，G1/4”，2.5 MPa
• TOP-320HB-VB：20 L/min，G3/8”，2.5 MPa
• TOP-325HB-VB：25 L/min，G3/8”，2.5 MPa
• TOP-330HB-VB：30 L/min，G3/8”，2.5 MPa
• TOP-340HB-VB：40 L/min，G1/2”，2.5 MPa
