ELITE艾利特 HVP-20/30/40-FA1/FA2/FA3高压变量油泵液叶片泵

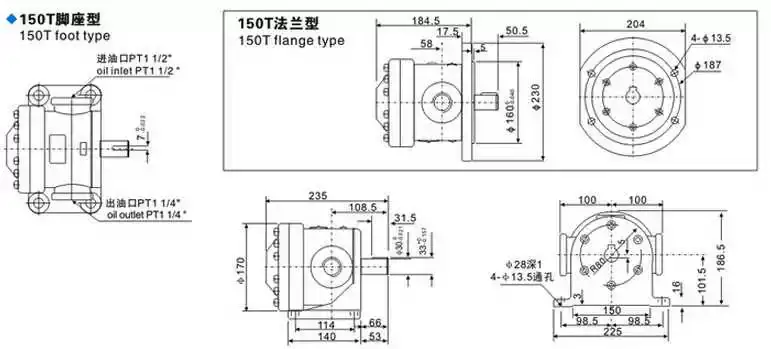

150T系列叶片泵：

150t-116，150T-116-FR，150T-14-L-R，150T-48，150T-61，150T-61FR，150T-61-FR，150T-61-LR，150T-75，150T-75-75-F-R，150T-94

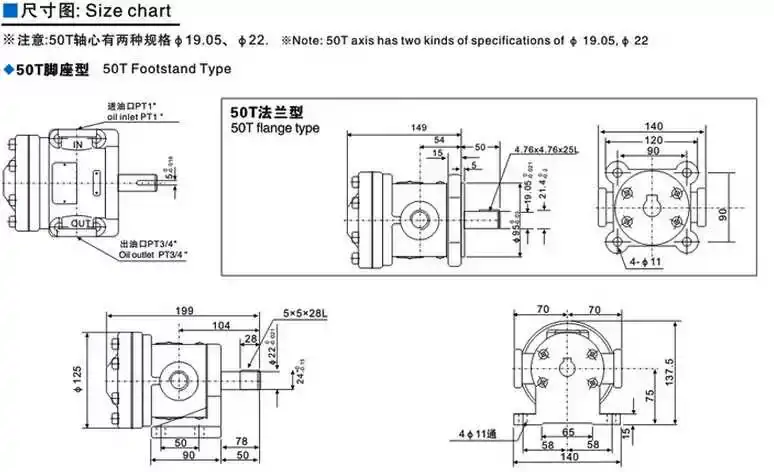

50T系列叶片泵：

50T-07，50T-07-F-RR-X-10，50T-12，50T-12-F，50T-12-FR，50T-12-F-RR-10，50T-12-L，50T-14，50T-14-F，50T-14-F-RR-X-10，50T-14-L，50T-17，50T-17-F，50T-17-F-RR-10，50T-17-L，50T-20，50T-20-F，50T-20-F-RR-X-10，50T-20-L，50T-23，50T-23-F，50T-23-F-RR-10，50T-23-L，50T-26，50T-26-F-RR-X-10，50T-26L，50T-26L-F，50T-26L-L，50T-30，50T-30-F，50T-30-L，50T-36，50T-36/S，50T-36-F，50T-36-L，50T-39，50T-39.50T-07-F，50T-39-F.50T-07-L，50T-39-FRL-10，50T-39-L，50T-43

AHPF系列叶片泵

AHPF-30，AHPF-40

DEGB系列叶片泵

DEGB-26-R.EGC，DEGC-19-R，DEGC-22-R，DEGC-26-R

DVVP系列叶片泵

DVVP-40-D-10，DVVP-SM-30-A-10，DVVP-SM-30-B-10，DVVP-SM-30-C-10，DVVP-SM-30-D-10，DVVP-SM-40-C-10

EG系列齿轮泵

EG4-10-1.2，EG4-10-1.7，EG4-10-2.2，EG4-10-2.6，EG4-10-3.2，EG4-10-3.8，EG4-26-26)-R，EGA-1.2-R，EGA-1.7-R，EGA-10-4.3，EGA-10-6.2，EGA-10-7.8，EGA-2.2-R，EGA-2.6-R，EGA-3.2-R，EGA-3.8-R，EGA-4.3-R，EGA-6.2-R，EGA-7.8-R，EGB-11-R，EGB-14-R，EGB-16-R，EGB-19-R，EGB-4-R，EGB-6-R，EGB-8-R，EGC-19-R，EGC-22-R，EGC-26-R，EGC-32-R

HGP系列齿轮泵

HGP-1A-F2R，HGP-1A-F3R，HGP-1A-F4R，HGP-1A-F5R，HGP-1A-F6R，HGP-1A-F8R，HGP-2A-F12R，HGP-2A-F2R，HGP-2A-F3R，HGP-2A-F4R，HGP-2A-F5R，HGP-2A-F6R，HGP-2A-F8R，HGP-2A-F9R，HGP-3A-F11R，HGP-3A-F14R，HGP-3A-F17R，HGP-3A-F19R，HGP-3A-F23R，HGP-3A-F25R，HGP-3A-F30R，HGP-3A-F8R

HPP系列叶片泵

HPP-VD2V-F31A3-A

HVPVCC系列叶片泵

HVPVCC-F3030-A2，HVPVCC-F3030-A3，HVPVCC-F3030-A4，HVPVCC-F3030-A5，HVPVCC-F4040-A2，HVPVCC-F4040-A3，HVPVC-F30-A2，HVPVC-F30-A3，HVPVC-F30-A4，HVPVC-F30-A4-20，HVPVC-F30-A4-20，HVPVC-F30-A5，HVPVC-F40-A2，HVPVC-F40-A3，HVPVC-F40-A4，HVPVC-F40-A5

HVVP系列叶片泵

HVVP-30-F-H，HVVP-40-F-H

IGH系列齿轮泵

IGH-2E-3.5-R，IGH-2E-5-R，IGH-2E-6.5-R，IGH-2E-8-R，IGH-2F-3.5-R，IGH-2F-5-R，IGH-2F-6.5-R，IGH-2F-8-R，IGH-3E-10，IGH-3E-13-R，IGH-3E-16-R，IGH-3F-10-R，IGH-3F-13-R，IGH-3F-16-R，IGH-4E-20-R，IGH-4E-25-R，IGH-4E-32-R，IGH-4F-20-R，IGH-4F-25-R，IGH-4F-32-R，IGH-5E-40-R，IGH-5E-50，IGH-5E-64-R，IGH-5F-40-R，IGH-5F-50-R，IGH-5F-64-R

NVP系列叶片泵

NVP-30-F/A2，NVP-40-F/A3

PFE系列叶片泵

PFE-31028-1DT

PR1系列叶片泵

PR1-040

PV2R系列叶片泵

PV2R-17

PVDF系列叶片泵

PVDF-3-70-3-70-10，PVDF-4-70-4-70-10

PVF系列叶片泵

PVF-20-35-20，PVF-20-55-10，PVF-20-55-10S，PVF-20-70-20，PVF-30-35-20，PVF-30-55-10，PVF-30-55-10S，PVF-30-70-10，PVF-30-70-11，PVF-40-35-20，PVF-40-55-10，PVF-40-70-20

RGP系列齿轮泵

RGP-F203，RGP-F206，RGP-F208，RGP-F310，RGP-F314，RGP-F317

SVPF系列叶片泵

SVPF-30-70-20

SV系列叶片泵

SV-VS-VD-F40-02

TCVP系列叶片泵

TCVP-F12-A1-02，TCVP-F12-A3-A，TCVP-F15-A3-TC，TCVP-F20-A2-02，TCVP-F20-A4-TC，TCVP-F26-A3-02，TCVP-F30-A2-TC，TCVP-F30-A4-02，TCVP-F40-A3-TC，TCVP-F40-A4-02，TCVP-F8-A2-TC

TK32系列叶片泵

TK32-20

TLVP系列叶片泵

TLVP1-20FA3，TLVP1-30FA3，TLVP1-40FA3，TLVP2-30FA2，TLVP2-40FA3

VA系列叶片泵

VA1-08F-A1，VA1-08F-A2，VA1-08F-A3，VA1-12F-A1，VA1-12F-A2，VA1-12F-A3，VA1-12S-A3，VA1-15F-A3

VB系列叶片泵

VB1-20F-A1，VB1-20F-A2，VB1-20-FA2，VB1-20F-A3，VB1-20F-C，VB1-24F-A3，VB1-24-F-A3，VB2-30-FA3

VC系列叶片泵

VC1-26F-A1，VC1-26F-A2，VC1-26F-A3，VCM-40D-20，VCM-SF-12A-10，VCM-SF-12B-10，VCM-SF-12C-10，VCM-SF-12D-10，VCM-SF-20A-10，VCM-SF-20B-10，VCM-SF-20C-10，VCM-SF-20D-10，VCM-SF-30A-20，VCM-SF-30B-20，VCM-SF-30C-20，VCM-SF-30D-20，VCM-SF-40A-20，VCM-SF-40B-20，VCM-SF-40C-20

VD系列叶片泵

VD1-20F-C，VD1-25F-A1，VD1-25F-A2，VD1-25F-A3，VD1-30，VD1-30-F/A3，VD1-30F-A1，VD1-30F-A2，VD1-30FA3，VD1-30F-A3，VD1-VD1-F40-40，VD2-25F-A4，VD2-30F-A3，VD2-30F-A4，VD2-40F-A3，VD2-40F-A4，VDC-1A-F30D-20，VDC-1A-F30-D-20，VDC-1A-F40D，VDC-1A-F40D-20，VDC-1A-F40-D-20，VDC-F30-C，VDC-F30-D，VDC-F40-C，VDC-F40-D，VDC-VB2F-20A4，VDP-15-70-60，VDP-20-70-60，VDP-SF-12，VDP-SF-20，VDP-SF-30-C，VDP-SF-30-D，VDP-SF-40-B，VDP-SF-40-D，VDV-1A-F30D-35，VDV-1A-F40D-35

VE系列叶片泵

VE1-35F-A1，VE1-35F-A2，VE1-35F-A3，VE1-40，VE1-40F-40F-A3，VE1-40F-A1，VE1-40F-A2，VE1-40F-A3，VE1-40-F-A3，VE1-45F-A1，VE1-45F-A2，VE1-45F-A3，VE2-40F-A3，VE2-40F-A4

VF系列叶片泵

VF-30/FA3，VF-40/FA3

VGPE系列叶片泵

VGPE-F25-C-PA-10，VGPE-F25-D-PA-10，VGPE-F30C-PA-10，VGPE-F30D-PA-10，VGPE-F400-PA-10，VGPE-F40C-PA-10，VGPE-F40D-PA-10

VH系列叶片泵

VH0F-20，VH1F-30，VH1F-40，VHI-F-30，VHI-F-30-A3，VHIF-40，VHI-F-40，VHIF-40-140，VHI-F-40-A2，VHOF-08，VHO-F-08，VHOF-12，VHO-F-12，VHOF-15，VHO-F-15，VHO-F-15VDC-2A-F70D-20，VHOF-20，VHO-F-20，VHOF-40

VP系列叶片泵

VP-08，VP-08-FA，VP-08F-A1，VP-08-FA1，VP-08F-A2，VP-08-FA2，VP-08F-A3，VP-08-FA3，VP-08L-A1，VP-08L-A2，VP-08L-A3，VP1-15-55，VP1-15-70，VP1-20-35，VP1-20-55，VP1-20-70，VP-12-12-FA3，VP-12-F/A2，VP-12F/A3，VP-12-F/A3，VP-12F-A1，VP-12-FA1，VP-12F-A2，VP-12-FA2，VP-12F-A3，VP-12-FA3，VP-12L-A1，VP-12L-A2，VP-12L-A3，VP-15-15-F/A1，VP-15-15-FA3，VP-15F/A1，VP-15-F/A1，VP-15F/A3，VP-15F-A1，VP-15-FA1，VP-15F-A2，VP-15-FA2，VP-15F-A3，VP-15-FA3，VP-15L-A1，VP-15L-A2，VP-15L-A3，VP1-F20-C，VP-20/FA3，VP-20-20-F/A2，VP-20-20-F/A3，VP-20-20F-A2，VP-20F/A2，VP-20-F/A2，VP-20-FA，VP-20F-A1，VP-20-FA1，VP-20F-A2，VP-20-FA2，VP-20F-A2齿轮泵，VP-20F-A3，VP-20-FA3，VP-20-F-A3，VP-20F-AON，VP-20L-A1，VP-20L-A2，VP-20L-A3，VP2-30-55，VP2-30-70，VP2-40-55，VP2-40-70，VP2-40-FA3，VP-24F-A1，VP-24F-A2，VP-24F-A3，VP-24L-A1，VP-24L-A2，VP-24L-A3，VP-25F-A1，VP-25F-A2，VP-25F-A3，VP-25L-A1，VP-25L-A2，VP-25L-A3，VP-26，VP-26F-A1，VP-26F-A2，VP-26F-A3，VP-26L-A1，VP-26L-A2，VP-26L-A3，VP-30/FA3，VP-30-140，VP-30-30-F，VP-30-30-F/A3，VP-30-55-11，VP-30-70-11，VP-30-F/A2，VP-30F/A3，VP-30-F/A3，VP-30F-A1，VP-30-FA1，VP-30F-A2，VP-30-FA2，VP-30F-A3，VP-30-FA3，VP-30-F-A3，VP-30F-AON，VP-30L-A1，VP-30L-A2，VP-30L-A3，VP-30-T-A3，VP3-30-F/A1，VP3-30F-140，VP3-40F-140，VP-40/40FA3-A3，VP-40-140，VP-40-35-11，VP-40-40，VP-40-40-F/A3，VP-40-40-FA3，VP-40-40-F-A3-A3，VP-40-55-11，VP-40-70-11，VP-40-F/A2，VP-40F/A3，VP-40-F/A3，VP-40F/A3VP-SF-15-B，VP-40F-A1，VP-40-FA1，VP-40F-A2，VP-40-FA2，VP-40F-A3，VP-40-FA3，VP-40L-A1，VP-40L-A2，VP-40L-A3，VP-40-T-A3，VP-45F-A1，VP-45F-A2，VP-45F-A3，VP-45L-A1，VP-45L-A2，VP-45L-A3

VP5F系列叶片泵

VP5F-*B(40)-5-50-S，VP5F-A，VP5F-A(30)-5-50，VP5F-A1-50，VP5F-A2-50，VP5F-A30-5-50-S，VP5F-A3-50，VP5F-A3-5-50，VP5F-A40-5-50-S，VP5F-A4-50，VP5F-A5-50，VP5F-B，VP5F-B1-50，VP5F-B2-50，VP5F-B3-50，VP5F-B3-50S，VP5F-B4-50，VP5F-B4-5-50-S，VP5F-B5-50，VP5FD-A1-A1-50，VP5FD-A2-A2-50，VP5FD-A30-5-A30-5-50，VP5FD-A3-A3-50，VP5FD-A40-5-A40-5-50，VP5FD-A4-A4-50，VP5FD-A5-A5-50，VP5FD-B1-B1-50，VP5FD-B2-B2-50，VP5FD-B3-B3-50，VP5FD-B4-B4-50，VP5FD-B5-B5-50

VP系列叶片泵

VPC-20L-70，VPC-30-F-A1，VPC-30-F-A2，VPC-30-F-A3，VPC-40-F-A1，VPC-40-F-A2，VPC-40-F-A3，VPC-FB-20，VPC-FB-30，VPC-FB-40，VP-D63，VP-DF-30/30，VPE-40D-10，VPE-F30D-10，VPJC-F15-C2-01-1，VPJC-F15-C2-02-1，VPJC-F20-C2-02-1，VPJC-F30A4-01-1，VPJC-F40A4-01-1，VPKCC-F1212A1A1-01，VPKCC-F1515A2A2-01，VPKCC-F20-20-A，VPKCC-F2020A3A3-01，VPKCC-F2323A1A1-01，VPKCC-F2626A2A2-01，VPKCC-F3030A3A3-01，VPKCC-F3030A4A4-01，VPKCC-F4040A4A4-01，VPKC-F12A2-01，VPKC-F15A3-01，VPKC-F20A4-01，VPKC-F23A1-1，VPKC-F26A2-1，VPKC-F30A3-1，VPKC-F30A4-01，VPKC-F40A4-011，VPKC-F40A4-1，VPKC-F8A1-01，VPM-SF-30-A，VPM-SF-30-B，VPM-SF-30-C，VPM-SF-30-D，VPM-SF-40-A，VPM-SF-40-B，VPM-SF-40-C，VPM-SF-40-D，VPS-F-12-A，VP-SF-1515-D，VP-SF-15-15D，VP-SF-15-A-20，VPS-F-15-B，VP-SF-15-B-20，VP-SF-15-C-20，VP-SF-15-D，VP-SF-2020-D，VP-SF-20-A-20，VP-SF-20-B，VP-SF-20-B-20，VPS-F-20-C，VP-SF-20-C-20，VP-SF-20-D，VP-SF-3030-D，VP-SF-30-A-20，VP-SF-30-B，VP-SF-30-B-20，VP-SF-30-C，VP-SF-30-C-20，VPS-F-30-D，VP-SF-30-D，VP-SF-4040-D，VP-SF-40-A-20，VP-SF-40-B-20，VP-SF-40-BVP-SF-15-D，VP-SF-40-C-20，VPS-F-40-D，VP-SF-40-D，VP-SF-40-D

VPV系列变量叶片泵

VPVC-F12-A1-02，VPV11-15-70/-15-55-20，VPV11-20-55/-20-55-20，VPV1-12-35，VPV1-12-35-10，VPV1-12-55，VPV1-12-70，VPV1-15-35，VPV1-15-55，VPV1-15-55-10，VPV1-15-70，VPV1-20-35，VPV1-20-55，VPV1-20-70，VPV1-20-70-10，VPV1-40-70，VPV1-8-20-10，VPV1-8-35，VPV1-8-55，VPV1-8-70，VPV1-F20，VPV2-20-70，VPV2-20-70-F，VPV22-30-70/-30-55-20，VPV22-40-55/-40-55-20，VPV2-30-35，VPV2-30-35-20，VPV2-30-55，VPV2-30-55-20，VPV2-30-70，VPV2-30-70-20，VPV2-30-70S，VPV2-40-35，VPV2-40-35-20，VPV2-40-55，VPV2-40-55-20，VPV2-40-70，VPV2-40-70-20，VPV2-40-7050T:50T-07，VPVC，VPVC-20F，VPVCC-F2020-A2A2-02，VPVCC-F3030A3A3-02，VPVCC-F4040-A3A3-021，VPVC-F12-A1-02，VPVC-F15-A2-02，VPVC-F20，VPVC-F20-A2-02，VPVC-F20-A3-02，VPVC-F20-AC-02，VPVC-F30-A3，VPVC-F30-A3-02，VPVC-F-40-A1-02，VPVC-F40-A3，VPVC-F40-A3-02，

HVPV系列变量叶片泵

HVPVC-30-25-20

VR系列变量叶片泵

VR15-70，VR20-70，VR30-70，VR40-70

VT系列变量叶片泵

VT-30，VT-40

VV系列变量叶片泵

VVP3-30/30F-140，VVP3-40/40F-140，VVPE-F12C-12C-10，VVPE-F12D-12D-10，VVPE-F20C-20C-10，VVPE-F20D-20D-10，VVPE-F25D-25D-10，VVPE-F30C-30C-10，VVPE-F30D-30D-10，VVPE-F40C-40C-10，VVPE-S20C-20C-10，VVP-VB1/F20A3，VV-SV-VAF-A2-20-02，VV-SV-VAF-P2-15-02，VV-SV-VAF-P3-15-02，VV-SV-VBF-A3-20-02，VV-SV-VC-F30-02，VV-TV-15，VV-TV-20，VV-TV-30，VV-TV-40

低压定量叶片泵，型号:HVP-30-FA3，HVP-20，HVP-30，HVP-30-140，HVP-30F/A3，HVP-30-F/A3，HVP-30-F-A2，HVP-30-FA3，HVP-30-F-A3，HVP-40-14-，HVP-40-140，HVP-40F/A3，HVP-40-F/A3，HVP-40-F/-A3，HVP-40-F/A4，HVP-40-F-A2，HVP-40-FA3，HVP-40-F-A3，HVP-PV2R1-25-L-L-10，HVP-VC1-12B，HVP-VC1-F26A2-B，HVP-VC1-F30A3-B-034，HVP-VC1K-F30A，HVP-VC1K-F30-A2，HVP-VC1K-F40A，HVPVC-20F，HVP-VCC26-2A-2643,HVP-VCI-F30A3-B-034

中压齿轮泵:IGM-2E-3.5-R

IGM-2E-5-R，IGM-2E-6.5-R，IGM-2E-8-R，IGM-2F-3.5-R，IGM-2F-5-R，IGM-2F-6.5-R，IGM-2F-8-R，IGM-3E-10-R，IGM-3E-13-R，IGM-3E-16-R，IGM-4E-20-R，IGM-4E-25-R，IGM-4E-32-R，IGM-4F-20-R，IGM-4F-25-R，IGM-4F-32-R，IGM-5E-40-R，IGM-5E-50-R，IGM-5E-64-R，IGM-5F-40-R，IGM-5F-50-R，IGM-5F-64-R

HVP-20 详解（无品牌，纯通用参数）

HVP-20 为中高压、单联、恒压变量叶片泵，用于中小型液压站，压力与效率兼顾，节能低噪。

一、型号释义

• HVP：系列代号（中高压变量叶片泵）
• 20：规格代号（对应排量 / 流量等级）
• 常见后缀：FA1/FA3：法兰安装S：远程调压T9：9 齿花键轴无记号：平键轴、标准调压

二、核心参数（标准工况：1500rpm，380V/50Hz）

• 排量：20 mL/r（cc/rev）
• 最大流量：30 L/min（1500rpm，空载）
• 额定压力：16 MPa（160 bar）
• 最高压力：21 MPa（210 bar，峰值）
• 压力调节范围：3–16 MPa（可调）
• 转速范围：800–1800 rpm（推荐 1200–1500 rpm）
• 重量：约 16 kg
• 材质：铸铁泵体，高强度定子 / 转子
• 叶片数：12 片（流量脉动小、噪音低）

三、结构与原理

1. 变量机构：恒压变量设计。系统压力低于调定值时，定子偏心最大，输出全流量；压力接近调定值时，偏心自动减小，流量降低，维持压力恒定，保压时几乎零流量，节能显著。
2. 调压方式：标准：泵体顶部手动调压螺钉（右旋减压、左旋升压）可选：远程调压（S 后缀），外接溢流阀遥控口
3. 安装形式：法兰直连，适配 5HP（3.75kW）电机，同轴度好、无需联轴器。
4. 轴端：平键（标准）或 9 齿花键（T9），适配油压电机轴伸。

四、性能特点

• 中高压稳定：16MPa 额定压力，适合高压负载；21MPa 峰值耐压，抗冲击强。
• 节能低耗：恒压变量，保压阶段功率消耗仅为定量泵的 10%–20%。
• 低噪低脉动：12 片叶片设计，流量脉动小，运行噪音≤65dB。
• 耐用可靠：强化定子 / 转子，耐磨损、抗气蚀；轴端耐油油封，防渗漏、长寿命。
• 维护简便：结构紧凑，拆装方便，可现场更换泵芯。

五、适配与应用

• 匹配电机：5HP（3.75kW）4 极电机（1450rpm），流量≈28 L/min，压力 10–16MPa。
• 适用系统：中小型液压站、机床、自动化夹具压力机、折弯机、注塑机、橡塑机械需长时间保压、间歇工作的回路

六、选型要点

1. 功率匹配：16MPa×20mL/r÷60≈5.3kW，配 5HP 电机足够（安全系数 1.2–1.5）。
2. 转速选择：优先 1450rpm（4 极电机），噪音低、寿命长；避免 1800rpm 以上长期运行。
3. 压力设定：系统压力调至 12–14MPa（低于额定），延长泵寿命。
4. 油液要求：ISO VG46 抗磨液压油，油温 15–60℃，过滤精度≤20μm。

七、与 VP-20 区别

• VP-20：低压变量（≤7MPa），叶片薄、结构轻，适合低压系统。
• HVP-20：中高压（16MPa），叶片厚、定子强化，耐压与寿命更高。

总结

HVP-20 是 3.75kW 级液压站的标准中高压变量泵，16MPa 额定压力、30L/min 流量、恒压节能、低噪耐用，广泛替代低压 VP 系列，适合中高压、长时间保压工况。
