日本NACHI 不二越 VDC-1A/1B-1A2/1A3/1A4/1A5/2A2/2A3-20 叶片泵

NACHI不二越PZ油泵：

PZ-2A-35-E1A-11，PZ-2A-35-E2A-11，PZ-2A-35-E3A-11，PZ-2A-45-E1A-11，PZ-2A-45-E2A-11，PZ-2A-45-E3A-11，PZ-2B-3.5-35E1A-11，PZ-2B-5-35E2A-11，PZ-2B-6.5-35E3A-11，PZ-2B-8-45E1A-11，PZ-2B-8-45E2A-11，PZ-3B-10-70E1A-11，PZ-3B-13-70E2A-11，PZ-3B-16-70E3A-11，PZ-4B-20-100E1A-11，PZ-4B-25-100E2A-11，PZ-4B-32-100E3A-11，PZ-5B-40-130E1A-11，PZ-5B-50-130E2A-11，PZ-5B-64-130E3A-11，PZ-6B-100-180E2A-20，PZ-6B-100-220E2A-20，PZ-6B-125-180E3A-20，PZ-6B-125-220E3A-20，PZ-6B-80-180E1A-20，PZ-6B-80-220E1A-20

NACHI不二越PZS油泵：

PZS-3A-180-N3-10，PZS-3A-100-N3-10，PZS-3A-100-N4-10，PZS-3A-130-N3-10，PZS-3A-130-N4-10，PZS-3A-180-N4-10，PZS-3A-220-N3-10，PZS-3A-220-N4-10，PZS-3A-70-N3-10，PZS-3A-70-N4-10，PZS-3B-100-N3-10，PZS-3B-100-N4-10，PZS-3B-130-N3-10，PZS-3B-130-N4-10，PZS-3B-180-N3-10，PZS-3B-180-N4-10，PZS-3B-220-N3-10，PZS-3B-220-N4-10，PZS-3B-70N1-10，PZS-3B-70N3-10，PZS-3B-70-N3-10，PZS-3B-70N4-10，PZS-3B-70-N4-10，PZS-4A-100N1-10，PZS-4A-100-N3-10，PZS-4A-100-N4-10，PZS-4A-130-N3-10，PZS-4A-130-N4-10，PZS-4A-180-N3-10，PZS-4A-180-N4-10，PZS-4A-220-N3-10，PZS-4A-220-N4-10，PZS-4A-70-N3-10，PZS-4A-70-N4-10，PZS-4B-100N1-10，PZS-4B-100N3-10，PZS-4B-100-N3-10，PZS-4B-100N4-10，PZS-4B-100-N4-10，PZS-4B-130-N3-10，PZS-4B-130-N4-10，PZS-4B-180-N3-10，PZS-4B-180-N4-10，PZS-4B-220-N3-10，PZS-4B-220-N4-10，PZS-4B-70-N3-10，PZS-4B-70-N4-10，PZS-5A-100-N3-10，PZS-5A-100-N4-10，PZS-5A-130-N3-10，PZS-5A-130-N4-10，PZS-5A-180-N3-10，PZS-5A-180-N4-10，PZS-5A-220-N3-10，PZS-5A-220-N4-10，PZS-5A-70-N3-10，PZS-5A-70-N4-10，PZS-5B-100-N3-10，PZS-5B-100-N4-10，PZS-5B-130N1-10，PZS-5B-130N3-10，PZS-5B-130-N3-10，PZS-5B-130N4-10，PZS-5B-130-N4-10，PZS-5B-180-N3-10，PZS-5B-180-N4-10，PZS-5B-220-N3-10，PZS-5B-220-N4-10，PZS-5B-70-N3-10，PZS-5B-70-N4-10，PZS-6A-100-N3-10，PZS-6A-100-N4-10，PZS-6A-130-N3-10，PZS-6A-130-N4-10，PZS-6A-180N3-10，PZS-6A-180-N3-10，PZS-6A-180N4-10，PZS-6A-180-N4-10，PZS-6A-220N3-10，PZS-6A-220-N3-10，PZS-6A-220-N4-10，PZS-6A-70-N3-10，PZS-6A-70-N4-10，PZS-6B-100-N3-10，PZS-6B-100-N4-10，PZS-6B-130-N3-10，PZS-6B-130-N4-10，PZS-6B-180N1-10，PZS-6B-180N3-10，PZS-6B-180-N3-10，PZS-6B-180N4-10，PZS-6B-180-N4-10，PZS-6B-220N1-10，PZS-6B-220N3-10，PZS-6B-220-N3-10，PZS-6B-220N4-10，PZS-6B-220-N4-10，PZS-6B-70-N3-10，PZS-6B-70-N4-10，，

NACHI不二越VDS叶片泵：

VDS-0B-1A2，VDS-0B-2A2-U-1730K，VDS-0B-1A3-U-1249K，VDS-0B-1A3-NU-1731K，VDS-0B-1A3-E11，VDS-0B-1A2-U-1249L，VDS-0B-1A2-E11，VDS-0B-1A1-E11，VDS-0B-1A3-U-10，VDS-OB-A2-10，VDS-OB-A1-10，VDS-0B-1A-111，VDS-OB-1A1-10，VDS-0B-1A21A3，VDS-0B-1A1-U-10，VDS-0B-1A2-10，VDS-OB-1A2-10，VDS-OB-1A3-10，VDS-0B-1AZ-U1249C，VDS-OA-1A2-10，VDS-0A-1A1-10，VDS-0B-1A1-10，VDS-0A-1A2-10，VDS-0A-1A3-10，VDS-1B-2A3-U-20，VDS-OA-1A3-10，VDS-0B-1A2-U1249C，VDS-OA-1A1-10，VDS-OB-1A3-U-10，VDS-0B-1A3-10，VDS-0B-1A2-U-10

不二越VDR叶片泵：

VDR-1A-1A1-13，VDR-1A-1A2-13，VDR-1A-1A3-13，VDR-2A-1A1-13，VDR-2A-1A2-13，VDR-2A-1A3-13，VDR-1B-1A1-13，VDR-1B-1A2-13，VDR-1B-1A3-13，VDR-2B-1A1-13，VDR-2B-1A2-13，VDR-2B-1A3-13，VDR-11A-1A1-1A1-13，VDR-11A-1A1-1A2-13，VDR-11A-1A1-1A3-13，VDR-11A-1A2-1A2-13，VDR-11A-1A3-1A3-13，VDR-11B-1A1-1A1-13，VDR-11B-1A1-1A2-13，VDR-11B-1A1-1A3-13，VDR-11B-1A2-1A2-13，VDR-11B-1A3-1A3-13，VDR-1A-1A2-22，VDR-1A-1A3-22，VDR-1A-1A4-22，VDR-1A-1A5-22，VDR-1A-2A2-22，VDR-1A-2A3-22，VDR-1B-1A2-22，VDR-1B-1A3-22，VDR-1B-1A4-22，VDR-1B-1A5-22，VDR-1B-2A2-22，VDR-1B-2A3-22，VDR-11A-1A2-1A2-22，VDR-11A-1A2-1A3-22，VDR-11A-1A3-1A3-22，VDR-11A-2A2-2A2-22，VDR-11A-2A2-2A3-22，VDR-11A-2A3-2A3-22，VDR-11B-1A2-1A2-22，VDR-11B-1A2-1A3-22，VDR-11B-1A3-1A3-22，VDR-11B-2A2-2A2-22，VDR-11B-2A2-2A3-22，VDR-11B-2A3-2A3-22，VDR-1A-1A2-E22，VDR-1A-1A3-E22，VDR-1A-1A3-Q11，VDR-1A-1A4-E22，VDR-1A-1A5-E22，VDR-1A-2A3-E22，VDR-1B-1A2-E22，VDR-1B-1A2-U-13，VDR-1B-1A2-U-22，VDR-1B-1A3-U-13，VDR-1B-1A3-U-22，VDR-1B-1A4-E22，VDR-1B-1A5-E22

NACHI叶片泵VDC:

VDC-1A-1A2-20，VDC-11A-2A3-1A5-20，VDC-11A-2A3-1A5-20，VDC-11A-2A3-2A3-20，VDC-11A-2A3-2A3-20，VDC-11B-2A3-1A5-20，VDC-11B-2A3-1A5-20，VDC-11B-2A3-2A3-20，VDC-11B-2A3-2A3-20，VDC-12A-1A5-1A5-20，VDC-12A-1A5-1A5-20，VDC-12A-1A5-2A3-20，VDC-12A-1A5-2A3-20，VDC-12A-2A3-1A5-20，VDC-12A-2A3-1A5-20，VDC-12A-2A3-2A3-20，VDC-12A-2A3-2A3-20，VDC-12B-1A5-1A5-20，VDC-12B-1A5-1A5-20，VDC-12B-1A5-2A3-20，VDC-12B-1A5-2A3-20，VDC-12B-2A3-1A5-20，VDC-12B-2A3-1A5-20，VDC-12B-2A3-2A3-20，VDC-12B-2A3-2A3-20，VDC-13A-1A5-1A3-20，VDC-13A-1A5-1A3-20，VDC-13A-1A5-1A5-20，VDC-13A-1A5-1A5-20，VDC-13A-2A3-1A3-20，VDC-13A-2A3-1A3-20，VDC-13A-2A3-1A5-20，VDC-13A-2A3-1A5-20，VDC-13B-1A5-1A3-20，VDC-13B-1A5-1A3-20，VDC-13B-1A5-1A5-20，VDC-13B-1A5-1A5-20，VDC-13B-2A3-1A3-20，VDC-13B-2A3-1A3-20，VDC-13B-2A3-1A5-20，VDC-13B-2A3-1A5-20，VDC-1A-1A2-20，VDC-1A-1A2-20，VDC-1A-1A3-20，VDC-1A-1A3-20，VDC-1A-1A3-20，VDC-1A-1A3-E20，VDC-1A-1A4-20，VDC-1A-1A4-20，VDC-1A-1A4-20，VDC-1A-1A4-E20，VDC-1A-1A5-20，VDC-1A-1A5-20，VDC-1A-1A5-20，VDC-1A-1A5-E20，VDC-1A-2A2-20，VDC-1A-2A2-20，VDC-1A-2A2-20，VDC-1A-2A3-20，VDC-1A-2A3-20，VDC-1A-2A3-20，VDC-1A-2A3-E20，VDC-1B-1A2-20，VDC-1B-1A2-20，VDC-1B-1A2-20，VDC-1B-1A2-E35，VDC-1B-1A2-U-20，VDC-1B-1A3-20，VDC-1B-1A3-20，VDC-1B-1A3-20，VDC-1B-1A3-E35，VDC-1B-1A3-U-20，VDC-1B-1A4-20，VDC-1B-1A4-20，VDC-1B-1A4-E35，VDC-1B-1A4-P-E35，VDC-1B-1A5-20，VDC-1B-1A5-20，VDC-1B-1A5-20，VDC-1B-1A5-E35，VDC-1B-1A5-P-E35，VDC-1B-2A2-20，VDC-1B-2A2-20，VDC-1B-2A3-20，VDC-1B-2A3-20，VDC-1B-2A3-20，VDC-1B-2A3-E35，VDC-1B-2A3-U-20，VDC-22A-2A3-1A5-20，VDC-22A-2A3-1A5-20，VDC-22A-2A3-2A3-20，VDC-22A-2A3-2A3-20，VDC-22B-2A3-1A5-20，VDC-22B-2A3-1A5-20，VDC-22B-2A3-2A3-20，VDC-22B-2A3-2A3-20，VDC-2A-1A2-20，VDC-2A-1A2-20，VDC-2A-1A2-20，VDC-2A-1A3-20，VDC-2A-1A3-20，VDC-2A-1A3-20，VDC-2A-1A3-E20，VDC-2A-1A4-20，VDC-2A-1A4-20，VDC-2A-1A4-20，VDC-2A-1A5-20，VDC-2A-1A5-20，VDC-2A-1A5-20，VDC-2A-1A5-E20，VDC-2A-2A2-20，VDC-2A-2A2-20，VDC-2A-2A3-20，VDC-2A-2A3-20，VDC-2A-2A3-20，VDC-2A-2A3-E20，VDC-2B-1A2-20，VDC-2B-1A2-20，VDC-2B-1A3-20，VDC-2B-1A3-20，VDC-2B-1A3-E35，VDC-2B-1A4-20，VDC-2B-1A4-20，VDC-2B-1A4-E35，VDC-2B-1A5-20，VDC-2B-1A5-20，VDC-2B-1A5-E20，VDC-2B-1A5-E35，VDC-2B-2A2-20，VDC-2B-2A2-20，VDC-2B-2A2-20，VDC-2B-2A3-20，VDC-2B-2A3-20，VDC-2B-2A3-E35，VDC-3A-1A2-20，VDC-3A-1A2-20，VDC-3A-1A2-20，VDC-3A-1A3-20，VDC-3A-1A3-20，VDC-3A-1A3-20，VDC-3A-1A4-20，VDC-3A-1A4-20，VDC-3A-1A4-20，VDC-3A-1A5-20，VDC-3A-1A5-20，VDC-3B-1A2-20，VDC-3B-1A2-20，VDC-3B-1A3-20，VDC-3B-1A3-20，VDC-3B-1A4-2，VDC-3B-1A4-20，VDC-3B-1A5-20，VDC-3B-1A5-20

UVN系列不二越变量叶片泵相关型号：

UVN-1A-0A2-07-4-11，UVN-1A-0A2-07A-4-11，UVN-1A-0A2-07-46141D，UVN-1A-0A2-07E-4M-11，UVN-1A-0A3-07A-4-11，UVN-1A-0A3-07-4-11，UVN-1A-0A3-07E-4M-11，UVN-1A-0A3-15E-4M-11，UVN-1A-0A4-15-4-11，UVN-1A-0A4-15E-4M-11，UVN-1A-0A415Q296063B，UVN-1A-1A2-07A-4-11，UVN-1A-1A2-07A46066B，UVN-1A-1A2-15-4-11，UVN-1A-1A2-15A-4-11，UVN-1A-1A2-15E-4M-11，UVN-1A-1A2-22-4-11，UVN-1A-1A2-22E-4M-11，UVN-1A-1A3-15-4-11，UVN-1A-1A3-15A-4-11，UVN-1A-1A3-15E-4M-11，UVN-1A-1A3-22-4-11，UVN-1A-1A3-22E-4F11，UVN-1A-1A3-22E-4M-11，UVN-1A-1A4-15-4-11，UVN-1A-1A4-15E-4M-11，UVN-1A-1A4-22-4-11，UVN-1A-1A4-22A-4-11，UVN-1A-1A4-22-46062B，UVN-1A-1A4-22E-4G-11，UVN-1A-1A4-22E-4M-11，UVN-1A-2A4-22S46162C，UVN-1A-2A4-37A-4-20，UVN-1A0A407AQ146063B，UVN-1A1A215E4ME6161C，UVN-1A1A215E4NE6168A，UVN-1A1A3154Q016063C，UVN-1A1A3154Q176063B，UVN-1A1A4154Q186063B

NACHI不二越齿轮泵IPH系列型号：　　

IPH-22B-3.5-6.5-11，IPH-22B-3.5-8-11，IPH-22B-5-5-11，IPH-22B-5-6.5-11，IPH-22B-5-8-11，IPH-22B-6.5-6.5-11，IPH-22B-6.5-8-11，IPH-23B-3.5-10-11，IPH-23B-3.5-13-11，IPH-23B-3.5-16-11，IPH-23B-5-10-11，IPH-23B-5-13-11，IPH-23B-5-16-11，IPH-23B-6.5-10-11，IPH-23B-6.5-13-11，IPH-23B-6.5-16-11，IPH-23B-8-10-11，IPH-23B-8-13-11，IPH-23B-8-16-11，IPH-2A（B）-3.5-11，IPH-2A（B）-5-11，IPH-2A（B）-6.5-11，IPH-2A（B）-8-11，IPH-2A-3.5-11，IPH-2A-5-11，IPH-2A-6.5-11，IPH-2A-8-11，IPH-2B-3.5-11，IPH-2B-5-11，IPH-2B-6.5-11，IPH-2B-8-11，IPH-3A（B）-10-20，IPH-3A（B）-13-20，IPH-3A（B）-16-20，IPH-3A-10-20，IPH-3A-13-20，IPH-3A-16-20，IPH-3B-10-20，IPH-3B-13-20，IPH-3B-16-20，IPH-4A（B）-20-20，IPH-4A（B）-25-20，IPH-4A（B）-32-20，IPH-4A-20-20，IPH-4A-25-20，IPH-4A-32-20，IPH-4B-20-20，IPH-4B-25-20，IPH-4B-32-20，IPH-55B-40-40-11，IPH-55B-40-50-11，IPH-55B-40-64-11，IPH-55B-50-50-11，IPH-55B-50-64-11，IPH-55B-64-64-11，IPH-56B-40-100-11，IPH-56B-40-125-11，IPH-56B-40-80-11，IPH-56B-50-100-11，IPH-56B-50-125-11，IPH-56B-50-80-11，IPH-56B-64-100-11，IPH-56B-64-125-11，IPH-56B-64-80-11，IPH-5A（B）-40-21（11），IPH-5A（B）-50-21（11），IPH-5A（B）-64-21（11），IPH-5A-40-11，IPH-5A-40-21，IPH-5A-50-21，IPH-5A-64-11，IPH-5A-64-21，IPH-5B-40-11，IPH-5B-40-21，IPH-5B-50-11，IPH-5B-50-21，IPH-5B-64-11，IPH-5B-64-21，IPH-66B-100-100-11，IPH-66B-100-125-11，IPH-66B-125-125-11，IPH-66B-80-100-11，IPH-66B-80-125-11，IPH-6A（B）-100-21（11），IPH-6A（B）-125-21（11），IPH-6A（B）-80-21（11），IPH-6A-100-11，IPH-6A-100-21，IPH-6A-125-21，IPH-6A-80-21，IPH-6B-100-21，IPH-6B-125-21，IPH-6B-80-21，IPH-8-8-11

不二越PVS系列柱塞泵型号：

PVS-0B-8N0-30，PVS-0B-8N1-30，PVS-0B-8N2-30，PVS-0B-8N3-30，PVS-0B-8P3-30，PVS-1A-16N1-12，PVS-1B-16N0-12，PVS-1B-16N1-12，PVS-1B-16N1-Z-12，PVS-1B-16N2-12，PVS-1B-16N2-Z-12，PVS-1B-16N3-Z-12，PVS-1B-22N0-12，PVS-1B-22N1-12，PVS-1B-16N3-12，PVS-1B-22N2-12，PVS-1B-22N3-12，PVS-2B-35N0-12，PVS-2B-35N1-12，PVS-2B-35N2-12，PVS-2B-35N3-12，PVS-2B-45N0-12，PVS-2B-45N1-12，PVS-2B-45N2-12，PVS-2B-45N3-20

VDC-1A 是高压型、压力补偿式变量叶片泵，属于中高压、小流量、低噪节能动力元件，主打21MPa 级高压稳定、低噪高效、结构坚固、维护简便，广泛用于机床、注塑、压铸、自动化设备等中高压、中小流量液压系统。

一、型号释义（通用编码）

• VDC：系列代号 → Variable Displacement Vane Pump（高压变量叶片泵）
• 1：尺寸规格 → 1 = 小规格（排量 8～30cm³/rev）
• A：安装方式 → A = 脚座安装（卧式）

二、核心技术参数（标准型）

三、工作原理（高压压力补偿变量）

1. 动力传递：电机驱动转子旋转，叶片在离心力 + 油压作用下贴紧定子内壁，形成密封腔，完成吸油→压油。

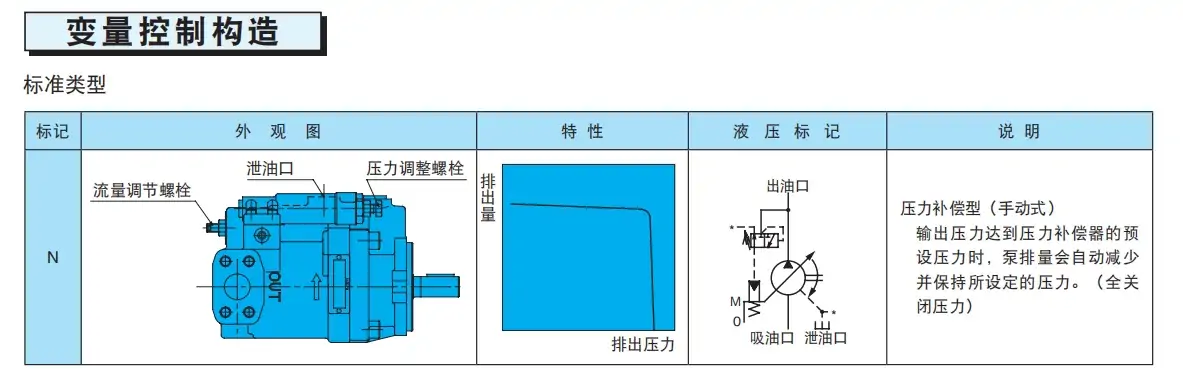

2. 变量调节（偏心定子移动）系统压力低于设定值：定子偏心距最大，排量最大（如 30cm³/rev），全流量输出，快速动作。系统压力达到设定值：压力补偿阀芯动作，推动定子减小偏心距，排量自动降低，维持压力、减少溢流、节能发热少。
3. 高压稳定核心设计（三点环支撑 + 压力平衡）三点环支撑：定子由双活塞 + 控制活塞 + 偏置活塞独立支撑，高压下无变形、震动极小、压力稳定。压力平衡结构：高压油腔压力自动平衡，泄漏少、容积效率≥90%、高压高效。优化定子曲线：流量脉动小、噪音低，高压下无共振。

四、性能特点

• 高压高效：额定 14MPa、峰值 21MPa，压力补偿变量、按需供油、能耗降 30%～50%、发热低。
• 低噪稳定：≤65dB、流量脉动小、压力波动≤±0.3MPa，高压安静、运行平稳、响应快。
• 坚固耐用：高强度铸铁壳体、合金定子 / 叶片、三点环支撑，抗高压变形、抗污染、寿命长、维护周期长。
• 维护简便：压力调节与流量调节在泵体同一侧，调节直观、故障易排查、无需拆解泵体。
• 小型轻量：结构紧凑、重量轻，脚座安装稳定、占用空间小、适配中小型液压站。

五、典型应用

• 机床：加工中心、数控车床、磨床的主轴 / 进给高压驱动，高压稳定、低噪。
• 注塑 / 压铸：小型注塑机、压铸机的锁模 / 射胶高压动力，保压节能、响应快。
• 自动化设备：高压液压站、工装夹具、高压伺服系统，稳定可靠、耐用。
• 通用液压：中高压、需节能低噪稳定的工业液压系统。

六、选型匹配要点

1. 排量：1A=8/16/22/30cm³/rev，适配 \\ 流量≤54L/min（1800 转）\\ 回路；流量不足选 2A/3A。
2. 压力：额定 14MPa、峰值 21MPa，系统压力≥14MPa 选高压型（21MPa）。
3. 安装：A = 脚座卧式；法兰安装选1B。

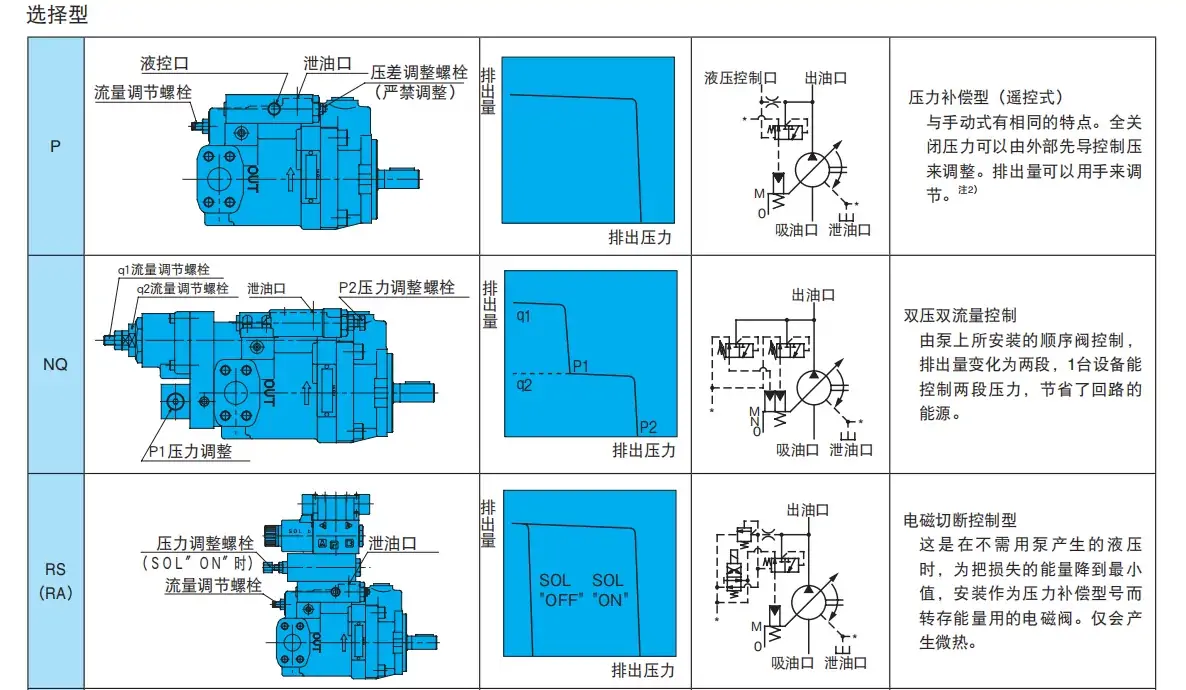

4. 控制：标准内藏压力补偿；需双压力选带远程控制型。
5. 转速：常用 1500 转，600～1800 转区间适配；最高 3000 转（需强化配置）。

本文由苏州逐利机电整理发布，如需转载请浏览来源及出处，原文地址：http://www.tw-joly.com/yyyb/859.html
