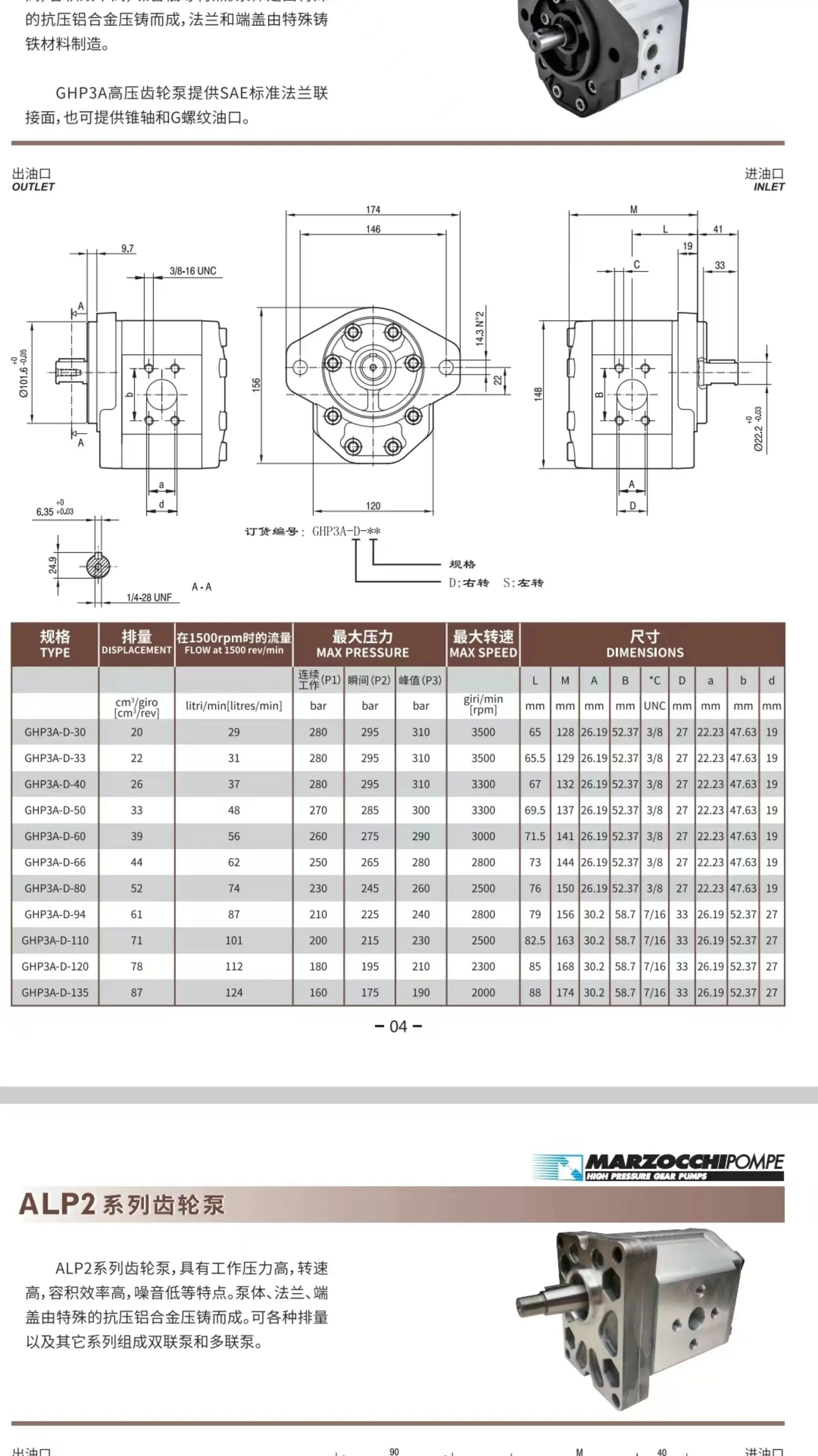

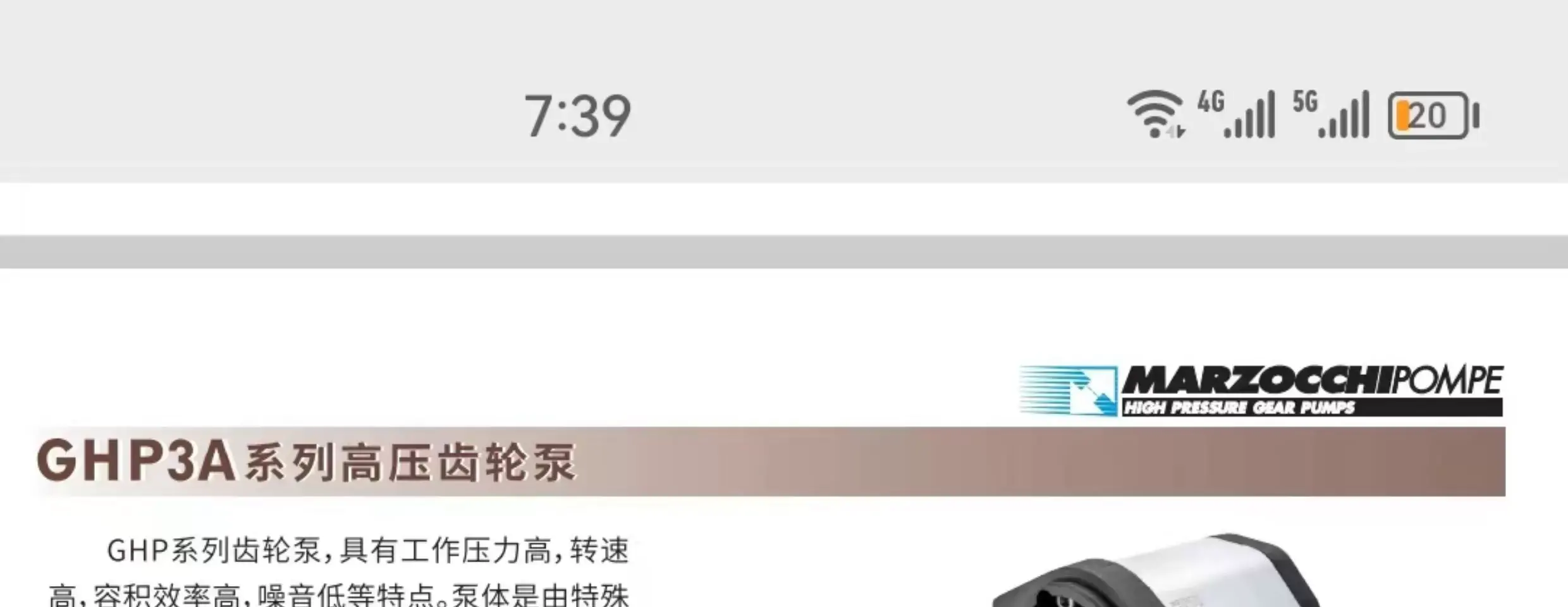

意大利马祖奇MARZOCCHI齿轮泵GHP3A-D-30系列ALP1AQ-D-11系列

ALP1A-D-11，ALP1A-D-11-FG，ALP1A-D-13，ALP1A-D-13-FG，ALP1A-D-16，ALP1A-D-16-FG，ALP1A-D-2，ALP1A-D-20，ALP1A-D-20-FG，ALP1A-D-2-FG，ALP1A-D-3，ALP1A-D-3-FG，ALP1A-D-4，ALP1A-D-4-FG，ALP1A-D-5，ALP1A-D-5-FG，ALP1A-D-6，ALP1A-D-6-FG，ALP1A-D-7，ALP1A-D-7-FG，ALP1A-D-9，ALP1A-D-9-FG，ALP1-D-11，ALP1-D-11-FG，ALP1-D-13，ALP1-D-13-FG，ALP1-D-16，ALP1-D-16-FG，ALP1-D-2，ALP1-D-20，ALP1-D-20-FG，ALP1-D-2-FG，ALP1-D-3，ALP1-D-3-FG，ALP1-D-4，ALP1-D-4-FG，ALP1-D-5，ALP1-D-5-FG，ALP1-D-6，ALP1-D-6-FG，ALP1-D-7，ALP1-D-7-FG，ALP1-D-9，ALP1-D-9-FG，ALP2A-D-10，ALP2A-D-10-FG，ALP2A-D-12，ALP2A-D-12-FG，ALP2A-D-13，ALP2A-D-13-FG，ALP2A-D-16，ALP2A-D-16-FG，ALP2A-D-20，ALP2A-D-20-FG，ALP2A-D-22，ALP2A-D-22-FG，ALP2A-D-25，ALP2A-D-25-FG，ALP2A-D-30，ALP2A-D-30-FG，ALP2A-D-34，ALP2A-D-34-FG，ALP2A-D-37，ALP2A-D-37-FG，ALP2A-D-40，ALP2A-D-40-FG，ALP2A-D-50，ALP2A-D-50-FG，ALP2A-D-6，ALP2A-D-6-FG，ALP2A-D-9，ALP2A-D-9-FG，ALP2-D-10，ALP2-D-10-FG，ALP2-D-12，ALP2-D-12-FG，ALP2-D-13，ALP2-D-13-FG，ALP2-D-16，ALP2-D-16-FG，ALP2-D-20，ALP2-D-20-FG，ALP2-D-22，ALP2-D-22-FG，ALP2-D-25，ALP2-D-25-FG，ALP2-D-30，ALP2-D-30-FG，ALP2-D-34，ALP2-D-34-FG，ALP2-D-37，ALP2-D-37-FG，ALP2-D-40，ALP2-D-40-FG，ALP2-D-50，ALP2-D-50-FG，ALP2-D-6，ALP2-D-6-FG，ALP2-D-9，ALP2-D-9-FG，ALP3A-D-110，ALP3A-D-120，ALP3A-D-135，ALP3A-D-30，ALP3A-D-33，ALP3A-D-40，ALP3A-D-50，ALP3A-D-60，ALP3A-D-66，ALP3A-D-80，ALP3A-D-94，ALP3-D-110，ALP3-D-120，ALP3-D-135，ALP3-D-30，ALP3-D-33，ALP3-D-40，ALP3-D-50，ALP3-D-60，ALP3-D-66，ALP3-D-80，ALP3-D-94，GHP1A2-D-11，GHP1A2-D-13，GHP1A2-D-16，GHP1A2-D-2，GHP1A2-D-20，GHP1A2-D-3，GHP1A2-D-4，GHP1A2-D-5，GHP1A2-D-6，GHP1A2-D-7，GHP1A2-D-9，GHP1A-D-11，GHP1A-D-11-RA，GHP1A-D-13，GHP1A-D-13-RA，GHP1A-D-16，GHP1A-D-16-RA，GHP1A-D-20，GHP1A-D-20-RA，GHP1A-D-2-RA，GHP1A-D-3，GHP1A-D-3-RA，GHP1A-D-4，GHP1A-D-4-RA，GHP1A-D-5，GHP1A-D-5-RA，GHP1A-D-6，GHP1A-D-6-RA，GHP1A-D-7，GHP1A-D-7-RA，GHP1A-D-9，GHP1AQ-D-11，GHP1AQ-D-13，GHP1AQ-D-16，GHP1AQ-D-2，GHP1AQ-D-20，GHP1AQ-D-3，GHP1AQ-D-4，GHP1AQ-D-5，GHP1AQ-D-6，GHP1AQ-D-7，GHP1AQ-D-9，GHP1-D-11，GHP1-D-11-RA，GHP1-D-13，GHP1-D-13-RA，GHP1-D-16，GHP1-D-16-RA，GHP1-D-2，GHP1-D-20，GHP1-D-20-RA，GHP1-D-2-RA，GHP1-D-3，GHP1-D-3-RA，GHP1-D-4，GHP1-D-4-RA，GHP1-D-5，GHP1-D-5-RA，GHP1-D-6，GHP1-D-6-RA，GHP1-D-7，GHP1-D-7-RA，GHP1-D-9，GHP2A3-D-10，GHP2A3-D-12，GHP2A3-D-13，GHP2A3-D-16，GHP2A3-D-20，GHP2A3-D-22，GHP2A3-D-25，GHP2A3-D-30，GHP2A3-D-34，GHP2A3-D-37，GHP2A3-D-40，GHP2A3-D-50，GHP2A3-D-6，GHP2A3-D-9，GHP2A-D-10，GHP2A-D-10-FG，GHP2A-D-10-KA，GHP2A-D-12，GHP2A-D-12-KA，GHP2A-D-13，GHP2A-D-13-FG，GHP2A-D-13-KA，GHP2A-D-16，GHP2A-D-16-FG，GHP2A-D-16-KA，GHP2A-D-20，GHP2A-D-20-FG，GHP2A-D-20-KA，GHP2A-D-22，GHP2A-D-22-FG，GHP2A-D-22-KA，GHP2A-D-25，GHP2A-D-25-FG，GHP2A-D-25-KA，GHP2A-D-30，GHP2A-D-30-FG，GHP2A-D-34，GHP2A-D-34-FG，GHP2A-D-37，GHP2A-D-40，GHP2A-D-40-FG，GHP2A-D-50，GHP2A-D-50-FG，GHP2A-D-6，GHP2A-D-6-FG，GHP2A-D-6-KA，GHP2A-D-9，GHP2A-D-9-FG，GHP2A-D-9-KA，GHP2-D-10，GHP2-D-12，GHP2-D-13，GHP2-D-16，GHP2-D-20，GHP2-D-22，GHP2-D-25，GHP2-D-30，GHP2-D-34，GHP2-D-37，GHP2-D-40，GHP2-D-50，GHP2-D-6，GHP2-D-9，GHP3A2-D-110，GHP3A2-D-120，GHP3A2-D-135，GHP3A2-D-30，GHP3A2-D-33，GHP3A2-D-40，GHP3A2-D-50，GHP3A2-D-60，GHP3A2-D-66，GHP3A2-D-80，GHP3A2-D-94，GHP3A-D-110，GHP3A-D-110-FG，GHP3A-D-120，GHP3A-D-120-FG，GHP3A-D-135，GHP3A-D-135-FG，GHP3A-D-30，GHP3A-D-30-FG，GHP3A-D-33，GHP3A-D-33-FG，GHP3A-D-40，GHP3A-D-40-FG，GHP3A-D-50，GHP3A-D-50-FG，GHP3A-D-60，GHP3A-D-60-FG，GHP3A-D-66，GHP3A-D-66-FG，GHP3A-D-80，GHP3A-D-80-FG，GHP3A-D-94，GHP3A-D-94-FG，GHP3-D-110，GHP3-D-120，GHP3-D-135，GHP3-D-30，GHP3-D-33，GHP3-D-40，GHP3-D-50，GHP3-D-60，GHP3-D-66，GHP3-D-80，GHP3-D-94

ALP1AQ-D-11 是一款标准压力、小型排量、单向旋转的外啮合齿轮泵，采用全铝合金轻量化结构，专为中低压、小流量液压系统设计，主打紧凑、静音、高转速、经济耐用。

一、型号含义（ALP1AQ-D-11）

• ALP：系列代号（标准压力齿轮泵系列）
• 1：尺寸组别（1 组，小型，基础尺寸最小）
• A：结构类型（A 型，标准单泵，单向旋转）
• Q：特殊配置（高压密封 / 强化轴封 / 静音优化）
• D：安装形式（标准4 孔法兰安装，SAE A / 欧洲标准）
• 11：排量代码（对应理论排量 7.6 cm³/rev）

二、核心技术参数

1. 排量与流量

• 理论排量：7.6 cm³/rev (7.6 mL/rev)
• 1500 rpm 理论流量：10.8 L/min
• 推荐转速范围：500–3200 rpm
• 最高连续转速：3200 rpm
• 旋转方向：顺时针（轴端视），单向不可反转

2. 压力等级

• 连续工作压力 (P1)：200 bar (20 MPa)
• 间歇压力 (P2)：215 bar (21.5 MPa)
• 峰值压力 (P3)：230 bar (23 MPa)

3. 结构与材质

• 泵体 / 法兰 / 端盖：高强度压铸铝合金（轻量化、散热好）
• 齿轮 / 轴：渗碳淬火合金钢（高精度、耐磨、抗疲劳）
• 轴向补偿：浮动侧板（自动间隙补偿，高压高效）
• 密封系统：NBR 丁腈橡胶（标准），可选FKM 氟胶（耐高温）
• 轴伸：1:8 锥轴 + 平键（标准），轴端螺纹 M12x1.5
• 安装法兰：SAE A 标准 50-2（4 螺栓）
• 油口连接：螺纹接口 3/4-16 UNF（吸油）、9/16-18 UNF（压油）
• 重量：约 2.8 kg

4. 性能与介质

• 容积效率：≥ 90%（额定工况）
• 总效率：≥ 85%
• 噪音水平：≤ 72 dB(A)（1500rpm/160bar）
• 适用介质：矿物液压油（L-HM32/46/68）、合成油
• 粘度范围：10–80 cSt（最佳 15–50 cSt）
• 工作温度：-20℃ ~ +80℃

三、结构特点

• 全铝轻量化：整体铝合金材质，体积小、重量轻、安装便捷。
• 高压密封强化（Q 版）：升级密封与侧板，压力稳定性更强、内泄更小。
• 静音设计：精密齿轮啮合 + 优化流道，噪音低于同排量普通泵。
• 高转速适配：轴承与轴系强化，支持3200rpm连续运转。
• 标准化接口：SAE A 法兰、通用螺纹油口、标准轴伸，互换性强。
• 单向稳定：顺时针单向旋转，结构简单、可靠性高、维护成本低。

四、典型应用场景

• 小型液压动力单元：机床夹具、润滑系统、小型液压站。
• 工业机械：包装机械、纺织机械、木工机械、印刷机械。
• 轻型工程机械：小型装载机、高空作业车、清扫车辅助系统。
• 农业机械：拖拉机、收割机、喷雾机的液压控制。
• 特种车辆：环卫车、清障车、叉车的转向 / 升降系统。
• 通用液压设备：测试台、液压工具、自动化生产线。

五、安装与使用要点

• 安装方式：法兰固定，弹性联轴器联接，同轴度≤0.05mm。
• 吸油要求：吸油过滤器≤25μm，吸高≤0.5m，管路无漏气。
• 压力保护：必须配溢流阀，限制压力≤200bar连续运行。
• 磨合期：空载 10min → 50% 压力 10min → 额定运行。
• 维护：定期换油、检查密封、监测压力 / 流量 / 噪音。

六、常见故障与排除

• 流量不足：吸空、内泄、转速低 → 查漏气、检修侧板、调转速。
• 压力上不去：溢流阀故障、密封损坏 → 换阀、换油封 / 侧板。
• 异常噪音：吸空、同轴度差、轴承磨损 → 优化吸油、校正安装。
• 漏油：密封老化、结合面不良 → 更换 NBR/FKM 密封、清洁结合面。

七、选型参考

• 同系列替代：ALP1-D-9（6.2cm³/rev）、ALP1-D-13（9.3cm³/rev）
• 流量计算：Q (L/min) = 排量 (cm³/rev) × 转速 (rpm) ÷ 1000
• 高温工况：选 FKM 氟胶密封 版本
• 高压重载：连续压力不超 200bar，间歇不超 215bar
