挖掘机起重机HYTEK海特克HP3VO系列变量柱塞泵63/72/85排量装载机

KHG0系列：

KHG0-10-01R-VPC KHG0-08-01R-VPC KHG0-13-01R-VPC KHG0-16-01R-VPC KHG0-20-01R-VPC

KHG1系列：

KHG1-25-01R-VPC KHG1-32-01R-VPC KHG1-40-01R-VPC KHG1-50-01R-VPC KHG1-63-01R-VPC

KHG2系列：

KHG2-63-01R-VPC KHG2-80-01R-VPC KHG2-100-01R-VPC KHG2-125-01R-VPC KHG2-145-01R-VPC KHG2-160-01R-VPC

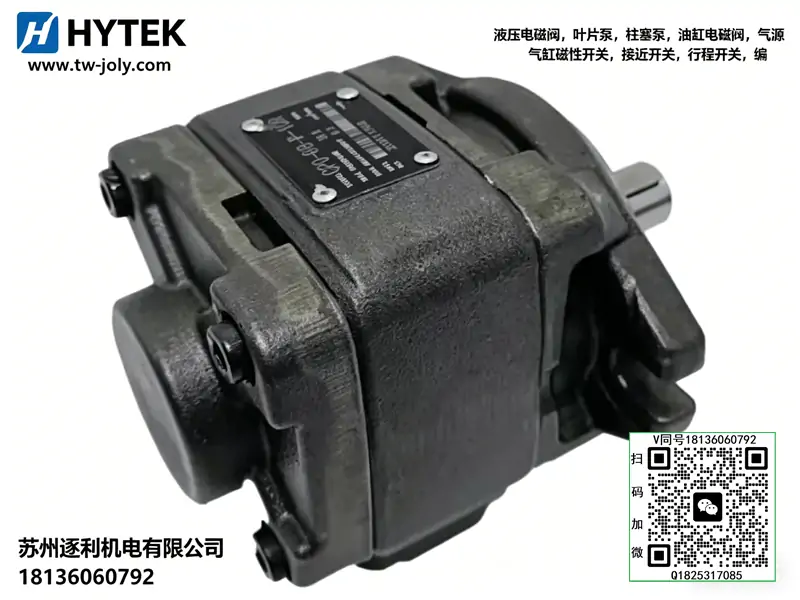

CP0系列：

CP0-08-P-10RCP0-10-P-10R,CP0-13-P-10R,CP0-16-P-10R,CP0-20-P-10R

CP1系列：

CP1-25-P-10R,CP1-32-P-10R,CP1-40-P-10R,CP1-50-P-10R,CP1-63-P-10R

CP2系列：

CP2-100-P-10R,CP2-125-P-10R,CP2-145-P-10R,CP2-160-P-10R,CP2-80-P-10R

HA10VS系列：

HA10VS0100DR/31R-PPA12N00,HA10VS0140DR/31R-PPA12N00,HA10VS018DR/31R-PPA12N00

HA10VS028DR/31R-PPA12N00,HA10VS045DR/31R-PPA12N00,HA10VS071DR/31R-PPA12N00

HA100系列：

HA100-F-R-04-H-S-K-32,HA100-F-R-04-H-S-K-32-V,HA145-F-R-04-H-S-K-32-V,HA16-F-R-01-H-S-K-32

HA185-F-R-04-H-S-K-32,HA37-F-R-01-H-K-32,HA37-F-R-01-H-S-K-32,HA37-F-R-04-H-K-32/3201

HA45-F-R-04-H-K-32,HA56-F-R-01-H-S-K-32,HA56-F-R-04-H-K-32,HA64-F-R-04-H-K-32

HA70-F-R-04-H-S-K-32-V,HA80-F-R-04-H-S-K-32-V,HA90-F-R-01-H-S-K-32

HAA2FM系列：

HAA2FM10/61W-VTD027,HAA2FM107/61W-VUX027,HAA2FM125/61W-VUX027,HAA2FM16/61W-VTD027

HAA2FM160/61W-VUX027,HAA2FM180/61W-VUX027,HAA2FM23/61W-VTD027 HAA

HAA2FM28/61W-VTD027 HAA,HAA2FM32/61W-VTD027 HAA,HAA2FM45/61W-VTD027 HAA

HAA2FM56/61W-VTD527,HAA2FM561W-VTD027 HAA,HAA2FM63/61W-VTD027

HAA2FM63/61W-VTD527,HAA2FM80/61W-VUX027,HAA2FM90/61W-VUX027

HG00系列：

HG00-20-08-01R-VPC,HG00-20-10-01R-VPC,HG00-20-13-01R-VPC,HG00-20-16-01R-VPC,HG00-20-20-01R-VPC

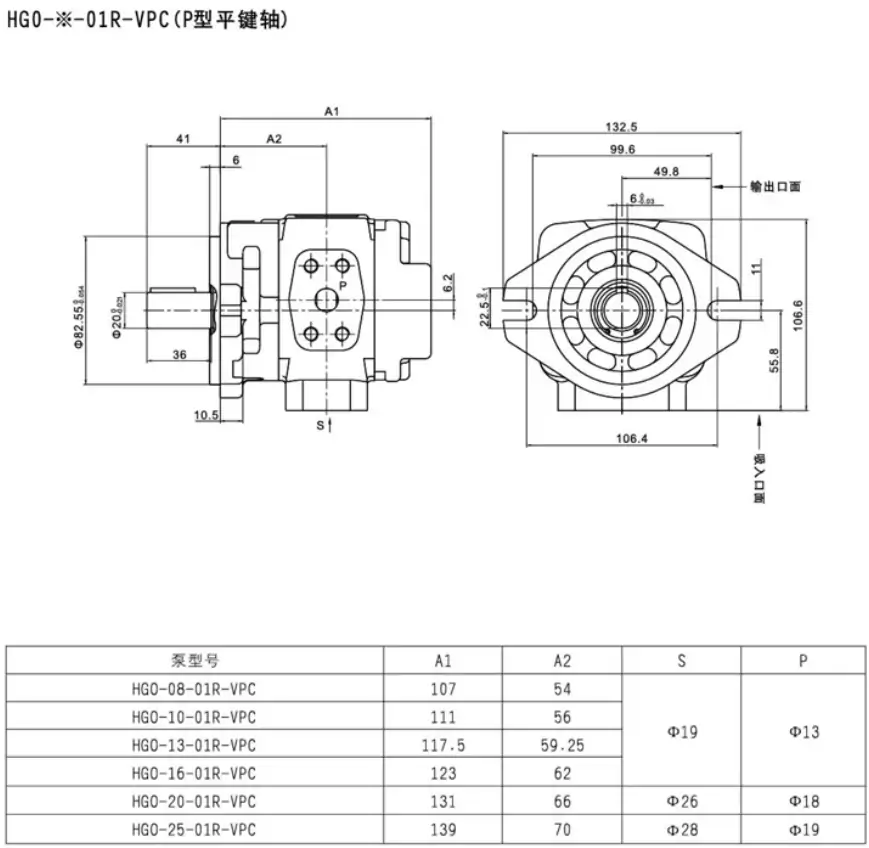

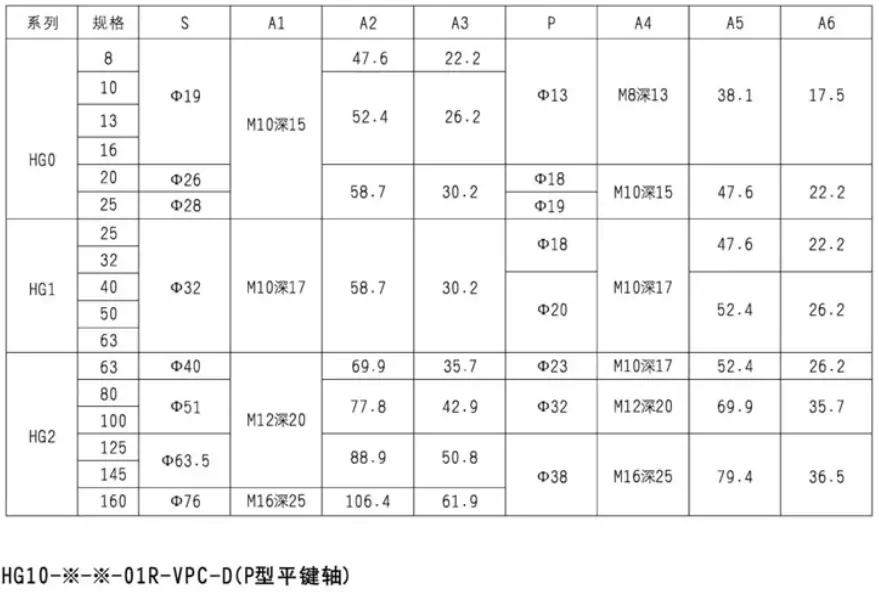

HG0系列：

HG0-08-01R-VPC,HG0-08-01R-VSC,HG0-10-01R-VPC,HG0-13-01R-VPC,HG0-16-01R-VPC,HG0-20-01R-VPC

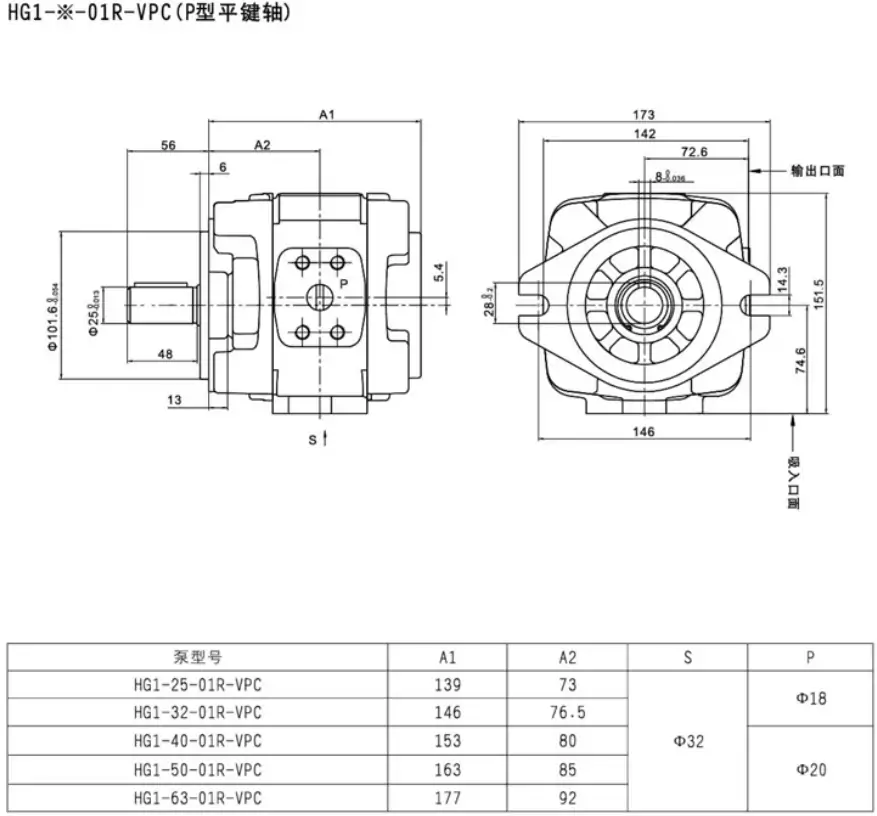

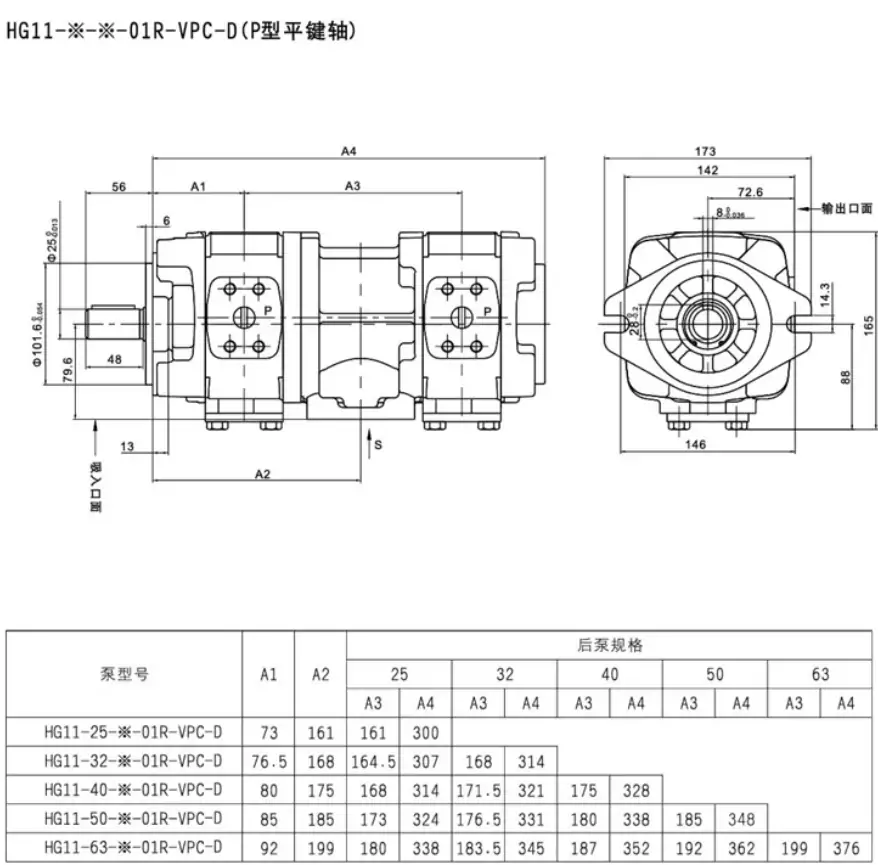

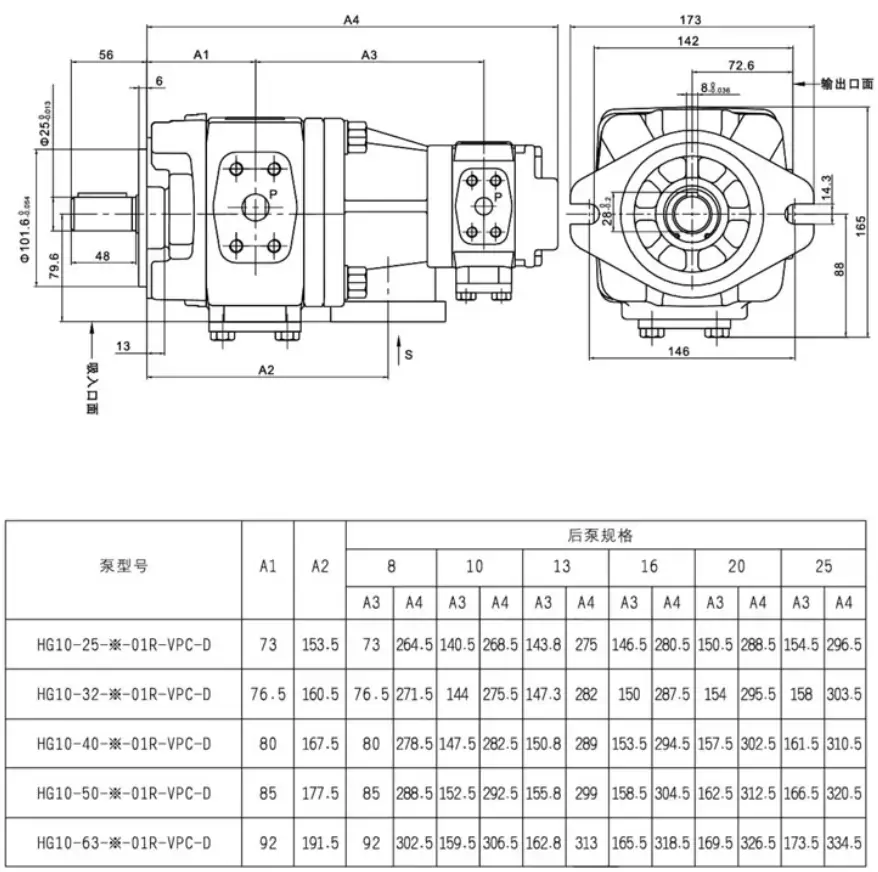

HG1系列：

HG1-25-01R-VPC,HG1-32-01R-VPC,HG1-40-01R-VPC,HG1-50-01R-VPC,HG1-63-01R-VPC

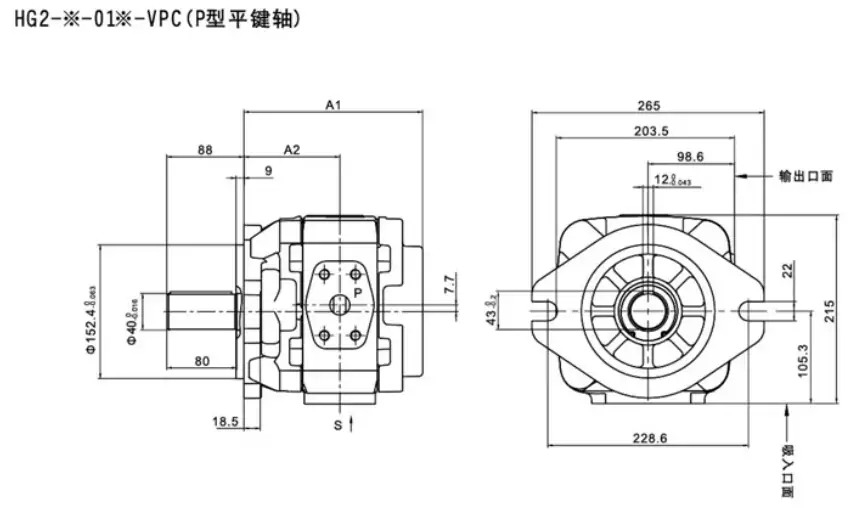

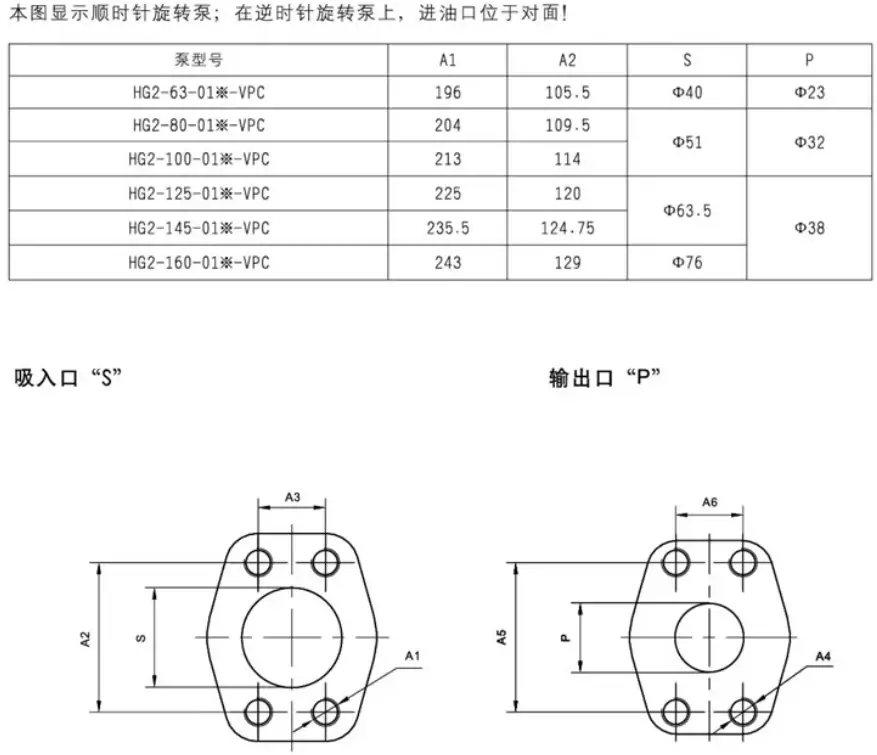

HG2系列：

HG2-100-01R-VPC，HG2-125-01R-VPC,HG2-145-01R-VPC,HG2-160-01R-VPC，HG2-80-01R-VPC

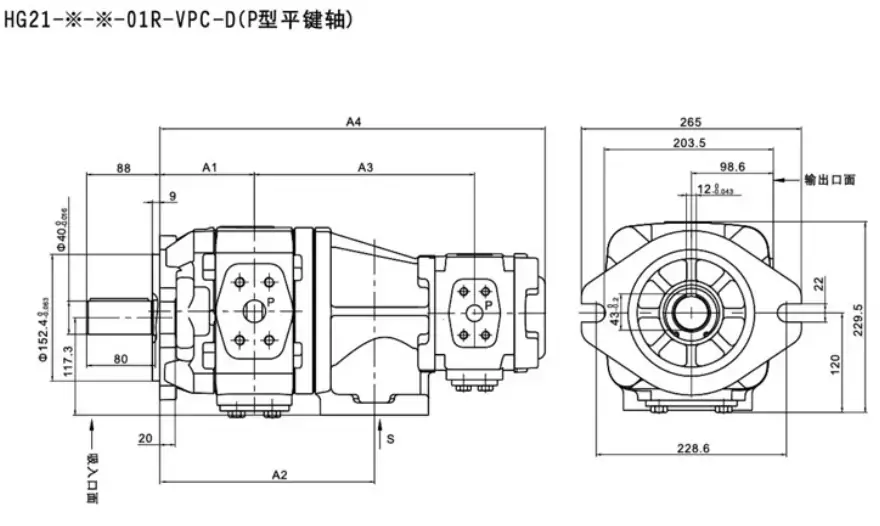

HG21系列：

HG21-100-25-01R-VPC-D-36-1,HG21-100-32-01R-VPC-D-36-1,HG21-100-40-01R-VPC-D-36-1,HG21-100-50-01R-VPC-D-36-1,HG21-100-63-01R-VPC-D-36-1,HG21-125-25-01R-VPC-D-36-1,HG21-125-32-01R-VPC-D-36-1,HG21-125-40-01R-VPC-D-36-1,HG21-125-50-01R-VPC-D-36-1,HG21-125-63-01R-VPC-D-36-1,HG21-160-25-01R-VPC-D-36-1,HG21-160-32-01R-VPC-D-36-1,HG21-160-40-01R-VPC-D-36-1,HG21-160-50-01R-VPC-D-36-1,HG21-160-63-01R-VPC-D-36-1,HG21-80-25-01R-VPC-D-36-1,HG21-80-32-01R-VPC-D-36-1,HG21-80-40-01R-VPC-D-36-1,HG21-80-50-01R-VPC-D-36-1,HG21-80-63-01R-VPC-D-36-1

P08系列：

P08-A1-F-R-01,P08-A2-F-R-01,P08-A3-F-R-01

P16系列：

P16-A1-F-R-01,P16-A2-F-R-01,P16-A3-F-R-01

P22系列：

P22-A1-F-R-01,P22-A2-F-R-01,P22-A3-F-R-01

P36系列：

P36-A1-F-R-01,P36-A2-F-R-01,P36-A3-F-R-01

P46系列：

P46-A1-F-R-01,P46-A2-F-R-01,P46-A3-F-R-01

PV2R2系列：

PV2R2-26-F-1R-U-10,PV2R2-33-F-1R-U-10,PV2R2-41-F-1R-U-10,PV2R2-47-F-1R-U-10,PV2R2-53-F-1R-U-10,PV2R2-59-F-1R-U-10,PV2R2-65-F-1R-U-10,PV2R2-75-F-1R-U-10

PVL系列：

PVL-65-F-1R-L-10

PVL1系列：

PVL1-10-F-1R-U-10,PVL1-12-F-1R-U-10,PVL1-14-F-1R-U-10,PVL1-17-F-1R-U-10,PVL1-19-F-1R-U-10，PVL1-23-F-1R-U-10,PVL1-25-F-1R-U-10,PVL1-28-F-1R-U-10,PVL1-31-F-1R-U-10,PVL1-6-F-1R-U-10,PVL1-8-F-1R-U-10

PVL12系列：

PVL12-10-65-F-1R-RU-10,PVL12-12-33-F-1R-UU-10

PVL23系列：

PVL23-41-66-F-1R-DD-10,PVL23-65-94-F-1R-LL-10

PVL2系列：

PVL2-47-F-1R,PVL2-53-F-1R-L-10,PVL2-65-F-1R-U-10

PVL3系列：

PVL3-116-F-1R-D-10,PVL3-125-F-1R-D-10,PVL3-136-F-1R-D-10,PVL3-52-F-1R-D-10,PVL3-52-F-1R-U-10,PVL3-60-F-1R-D-10,PVL3-60-F-1R-U-10,PVL3-66-F-1R-D-10,PVL3-76-F-1R-D-10,PVL3-85-F-1R-D-10,PVL3-94-F-1R-D-10

VPV1系列：

VPV1-20-55-10，VPV1-20-70-10

20系列

20V25A-1CR 20VQ

2520系列

2520V/VQ 2520V17A14-1AD22L 2520VQ

2525系列

2525V/VQ 2525VQ

25系列

25V/VQ 25V-10A 25V10A-1DR-10 25V-12A 25V-14A 25V-15A 25V17A-1A22R 25V20 25V21A 25V-21A-1B-22R 25V25

25VQ12MS86BR 25VQ17A-1BR 25VQ17A-1CR 25VQ25A-1A20L 25VQ25A-86DR 3520V/VQ

3520系列

3520VQ 3520VQ21A8S-1BBR

3525系列

3525V/VQ 3525V-25A25 3525v-38a21-86aa-22r 3525VQ 3525VQ-25A14-1DB 35V/VQ

35系列

35V20 35V-21/25A-1/86A-22R 35V25 35V-35A-1/86D-22R 35V35A-1BR 35V38A-1/86-C/D-22R

35VQ25A-1C/BR 35VQ30 35VQ30A-1CR 35VQ35 35VQ35A-1AR 35VQ35A-1CR 35VQ38 35VQ42

4520系列

4520V/VQ 4520VQ 4520VQ-60/11A-1AA 4520VQ-60/12A-1AA 4520VQ-60/14A-1AA

4520VQ-60/5A-1AA 4520VQ-60/6A-1AA 4520VQ-60/7A-1AA 4520VQ-60/8A-1AA

4520VQ-60/9A-1AA 4520VQ-66/11A-1AA 4520VQ-66/12A-1AA 4520VQ-66/14A-1AA

4520VQ-66/5A-1AA 4520VQ-66/6A-1AA 4520VQ-66/7A-1AA 4520VQ-66/8A-1AA

4520VQ-66/9A-1AA 4520VQ-75/11A-1AA 4520VQ-75/12A-1AA 4520VQ-75/14A-1AA

4520VQ-75/5A-1AA 4520VQ-75/6A-1AA 4520VQ-75/7A-1AA 4520VQ-75/8A-1AA

4520VQ-75/9A-1AA 4525V/VQ 4525V60A17-1AC22L 4525VQ 4535V/VQ

4535系列

4535V-50A35-86 4535V60A38-1AA-22R 4535V-60A38-1CC-22R 4535VQ

45系列

45V/VQ 45V20 45V25 45V35 45V60A-001C-22R 45V75A

45VQ42 45VQ47 45VQ50 45VQ50A 45VQ57 45VQ60 45VQ60A 45VQ66 45VQ75

一、型号释义

• HP3VO：斜盘式轴向柱塞变量泵，用于开式回路；3 为系列规格，V = 变量，O = 开式回路。
• 常见排量规格：40/45/63/72/85 mL/r。
• 控制代码：DR（压力控制）、DRG（远程压力）、DRF/DRS（压力流量 / 负载敏感）、LA（功率控制）、LE（电比例功率）等。
• 安装：F = 法兰、L = 脚座；R/L = 旋转方向（轴端视）。

二、整体结构

1. 壳体 / 后盖：高强度铸铁，刚性强、抗高压形变，内置低压进油腔与高压出油腔。
2. 斜盘 - 柱塞组件：7/9 个柱塞滑靴组，滑靴静压支承贴合斜盘；斜盘倾角可变（0～max），决定排量大小。
3. 缸体 / 配流盘：缸体由传动轴驱动，配流盘双腰型槽精准分配吸 / 压油；采用球面配流 + 压力补偿，高压内泄低、效率高。
4. 变量调节器：集成伺服活塞、弹簧、控制阀；接收压力 / 流量 / 功率信号，自动调节斜盘倾角，实现无级变量。
5. 传动与密封：重载圆锥滚子轴承，可承受径向 + 轴向力；高压骨架油封 + 组合密封，轴端零泄漏。

三、核心技术参数（标准规格）

• 公称排量：40～85 mL/r（依型号）
• 额定压力：28 MPa（280 bar）
• 峰值压力：32 MPa（320 bar）
• 转速范围：800～2200 r/min；最优 1500～1800 r/min
• 容积效率：≥92%（额定压力、1500 r/min）
• 总效率：≥85%
• 噪音：≤62 dB (A)（1500 r/min、空载）
• 重量：28～42 kg（依排量）
• 液压油：ISO VG46 抗磨液压油；油温 20～60℃
• 过滤精度：吸油 100μm，压力油路 20～40μm

四、工作原理

传动轴带动缸体旋转，柱塞随缸体公转并在缸孔内往复运动：

1. 吸油：柱塞下行，缸孔容积扩大，经配流盘低压区从油箱吸油。
2. 压油：柱塞上行，缸孔容积缩小，油液升压，经配流盘高压区输出。
3. 变量调节：系统压力 / 流量变化→调节器伺服活塞动作→改变斜盘倾角→柱塞行程变化→排量无级调节；倾角 0° 时排量为 0，倾角最大时排量最大。
4. 压力补偿：配流盘高压区压力自动补偿轴向间隙，抑制内泄，稳定压力与效率。

五、核心性能特点

1. 高压高效：额定 28 MPa、峰值 32 MPa，容积效率≥92%，适合高压节能系统。
2. 变量节能：可压力 / 流量 / 功率 / 负载敏感控制，按需输出流量，降低功耗与发热。
3. 低噪低脉动：7/9 柱塞奇数设计 + 优化配流盘，压力脉动小、运行平稳。
4. 自吸能力强：优化进油流道，自吸高度≤0.8 m，不易气蚀。
5. 耐用可靠：关键副采用耐磨材料 + 静压支承，抗疲劳、寿命长；可通轴驱动，串联其他泵。
6. 控制响应快：调节器动态响应≤100 ms，适合精密闭环控制。

六、常用控制方式

• DR（压力控制）：维持出口压力恒定，过载自动减小排量保压。
• DRF/DRS（负载敏感）：泵输出流量按需匹配负载，压力仅略高于负载压力，节能高效。
• LA（功率控制）：恒功率输出，压力升高时流量自动降低，防止电机过载。
• LE（电比例功率）：电信号无级调节功率，适配自动化远程控制。

七、适用工况

• 工程机械：挖掘机、装载机、压路机（开式回路主液压源）。
• 工业高压：注塑机、压铸机、液压机、高压泵站。
• 船舶 / 环卫：船舶甲板机械、高压清洗车、垃圾压缩站。
• 特点场景：需高压、变量、节能、低噪的开式液压系统。

八、安装与使用规范

1. 旋转方向：轴端视，右旋（R）为标准；严禁反转，否则无输出、快速磨损。
2. 吸油要求：吸油管路短直、无泄漏；吸油高度≤0.5 m，避免吸空与气蚀。
3. 同轴度：泵 - 电机同轴度≤0.05 mm，弹性联轴器连接，防止偏磨与轴承损坏。
4. 油温控制：正常 20～60℃；冷机（＜10℃）禁止高压满载启动，需预热。
5. 壳体泄油：泄油口单独接油箱，泄油背压≤0.3 MPa，避免油封损坏。

九、常见故障及成因

1. 压力不足 / 无压力：斜盘卡死、调节器故障、配流盘磨损、吸空漏气、溢流阀异常。
2. 流量不足 / 动作慢：转速不够、柱塞 / 缸体磨损内泄、吸油滤芯堵塞、变量调节器卡滞。
3. 噪音大 / 振动：吸空气蚀、轴承损坏、斜盘松动、油液污染、联轴器对中不良。
4. 油温过高：长期高压过载、内泄过大、油液老化、散热不良、泄油背压高。
5. 泄漏：轴端油封老化、壳体密封损坏、配流盘磨损。
