海特克HYTEK叶片泵PV2R1-25-F-1R-U-10 PV2R1-19-F-1R-U

KHG0系列：

KHG0-10-01R-VPC KHG0-08-01R-VPC KHG0-13-01R-VPC KHG0-16-01R-VPC KHG0-20-01R-VPC

KHG1系列：

KHG1-25-01R-VPC KHG1-32-01R-VPC KHG1-40-01R-VPC KHG1-50-01R-VPC KHG1-63-01R-VPC

KHG2系列：

KHG2-63-01R-VPC KHG2-80-01R-VPC KHG2-100-01R-VPC KHG2-125-01R-VPC KHG2-145-01R-VPC KHG2-160-01R-VPC

CP0系列：

CP0-08-P-10RCP0-10-P-10R,CP0-13-P-10R,CP0-16-P-10R,CP0-20-P-10R

CP1系列：

CP1-25-P-10R,CP1-32-P-10R,CP1-40-P-10R,CP1-50-P-10R,CP1-63-P-10R

CP2系列：

CP2-100-P-10R,CP2-125-P-10R,CP2-145-P-10R,CP2-160-P-10R,CP2-80-P-10R

HA10VS系列：

HA10VS0100DR/31R-PPA12N00,HA10VS0140DR/31R-PPA12N00,HA10VS018DR/31R-PPA12N00

HA10VS028DR/31R-PPA12N00,HA10VS045DR/31R-PPA12N00,HA10VS071DR/31R-PPA12N00

HA100系列：

HA100-F-R-04-H-S-K-32,HA100-F-R-04-H-S-K-32-V,HA145-F-R-04-H-S-K-32-V,HA16-F-R-01-H-S-K-32

HA185-F-R-04-H-S-K-32,HA37-F-R-01-H-K-32,HA37-F-R-01-H-S-K-32,HA37-F-R-04-H-K-32/3201

HA45-F-R-04-H-K-32,HA56-F-R-01-H-S-K-32,HA56-F-R-04-H-K-32,HA64-F-R-04-H-K-32

HA70-F-R-04-H-S-K-32-V,HA80-F-R-04-H-S-K-32-V,HA90-F-R-01-H-S-K-32

HAA2FM系列：

HAA2FM10/61W-VTD027,HAA2FM107/61W-VUX027,HAA2FM125/61W-VUX027,HAA2FM16/61W-VTD027

HAA2FM160/61W-VUX027,HAA2FM180/61W-VUX027,HAA2FM23/61W-VTD027 HAA

HAA2FM28/61W-VTD027 HAA,HAA2FM32/61W-VTD027 HAA,HAA2FM45/61W-VTD027 HAA

HAA2FM56/61W-VTD527,HAA2FM561W-VTD027 HAA,HAA2FM63/61W-VTD027

HAA2FM63/61W-VTD527,HAA2FM80/61W-VUX027,HAA2FM90/61W-VUX027

HG00系列：

HG00-20-08-01R-VPC,HG00-20-10-01R-VPC,HG00-20-13-01R-VPC,HG00-20-16-01R-VPC,HG00-20-20-01R-VPC

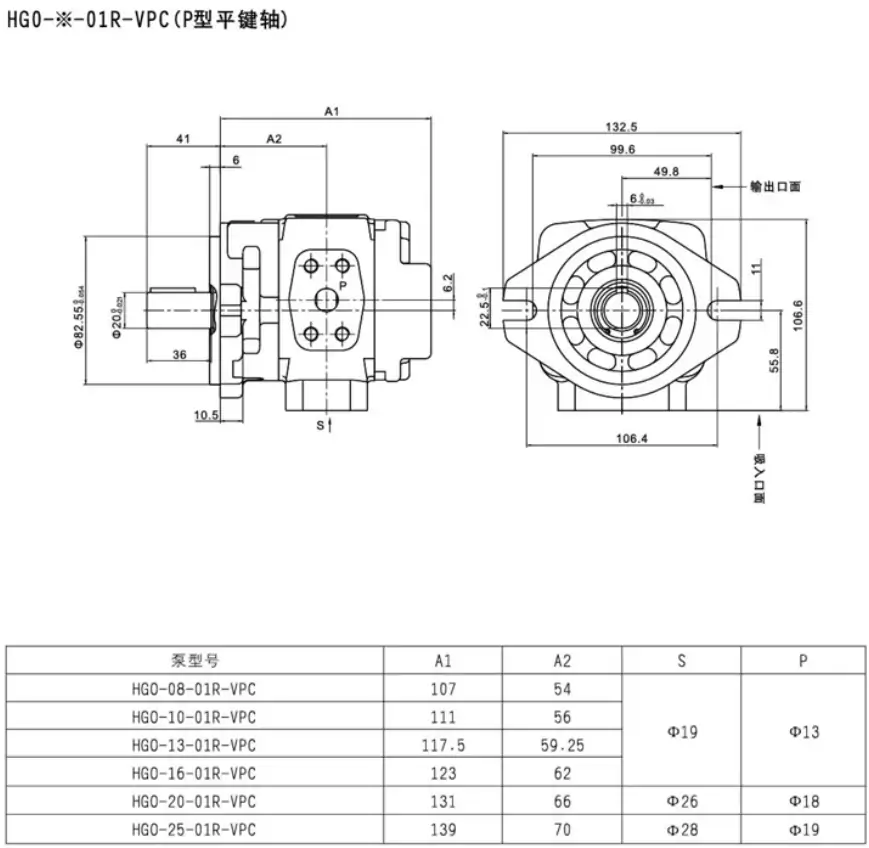

HG0系列：

HG0-08-01R-VPC,HG0-08-01R-VSC,HG0-10-01R-VPC,HG0-13-01R-VPC,HG0-16-01R-VPC,HG0-20-01R-VPC

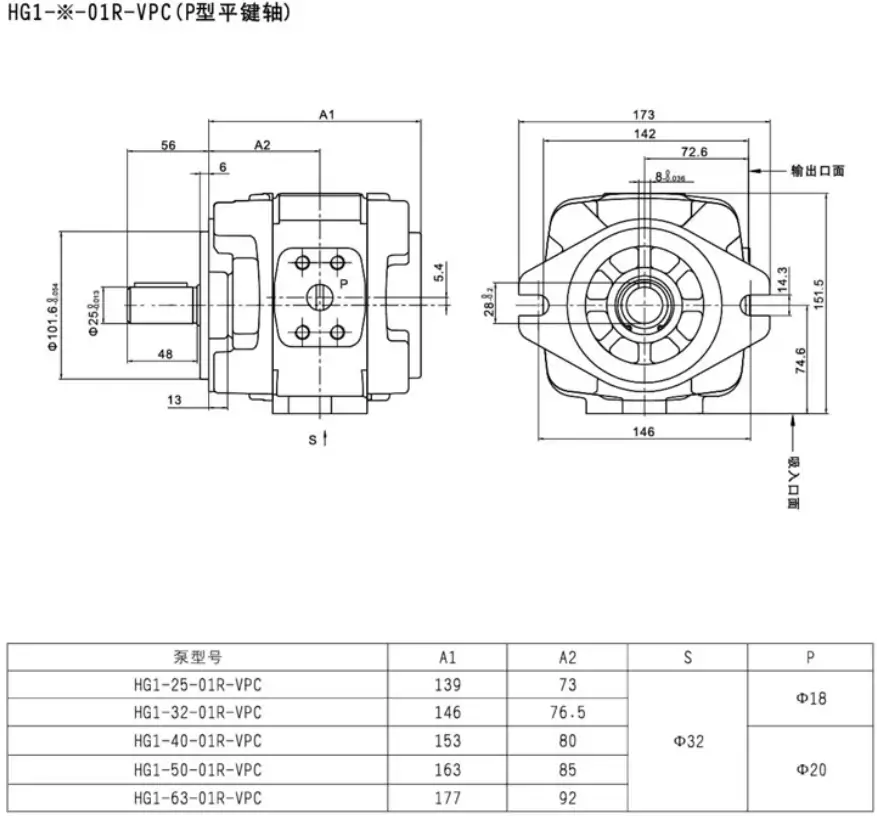

HG1系列：

HG1-25-01R-VPC,HG1-32-01R-VPC,HG1-40-01R-VPC,HG1-50-01R-VPC,HG1-63-01R-VPC

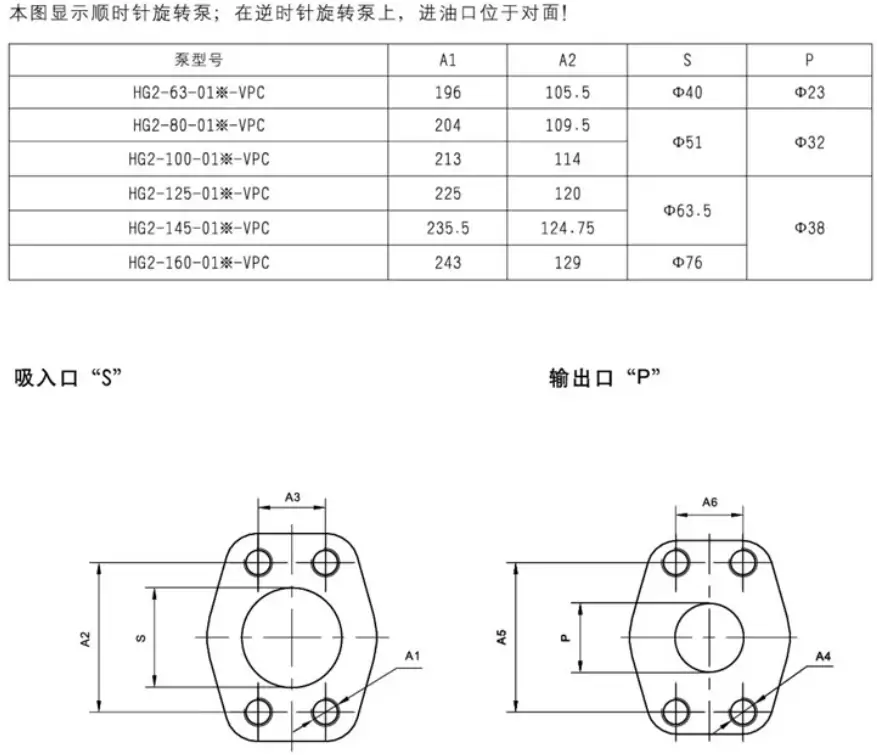

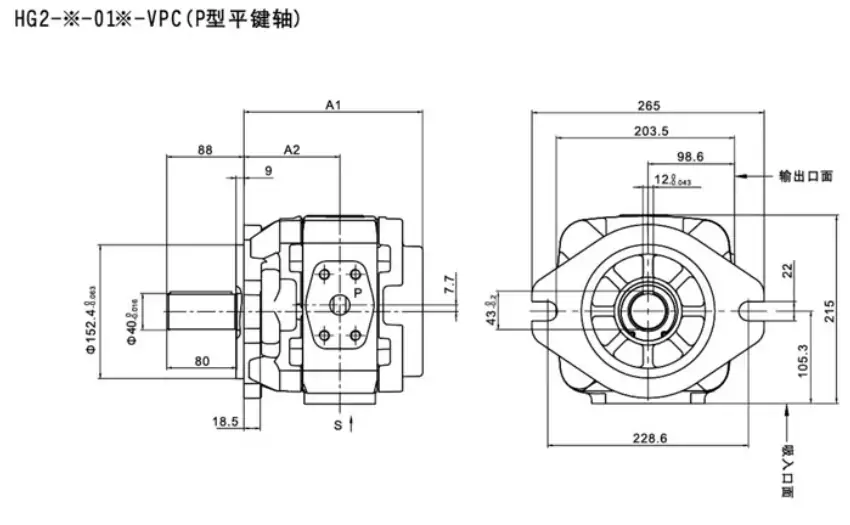

HG2系列：

HG2-100-01R-VPC，HG2-125-01R-VPC,HG2-145-01R-VPC,HG2-160-01R-VPC，HG2-80-01R-VPC

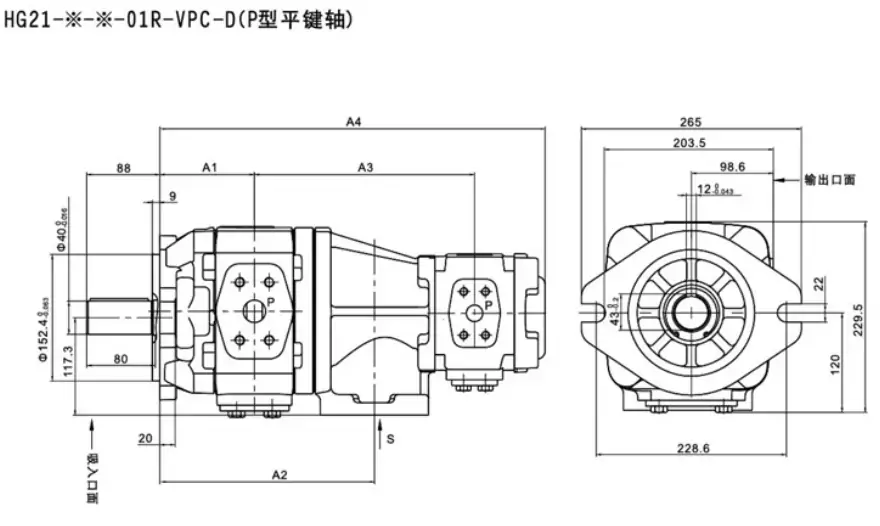

HG21系列：

HG21-100-25-01R-VPC-D-36-1,HG21-100-32-01R-VPC-D-36-1,HG21-100-40-01R-VPC-D-36-1,HG21-100-50-01R-VPC-D-36-1,HG21-100-63-01R-VPC-D-36-1,HG21-125-25-01R-VPC-D-36-1,HG21-125-32-01R-VPC-D-36-1,HG21-125-40-01R-VPC-D-36-1,HG21-125-50-01R-VPC-D-36-1,HG21-125-63-01R-VPC-D-36-1,HG21-160-25-01R-VPC-D-36-1,HG21-160-32-01R-VPC-D-36-1,HG21-160-40-01R-VPC-D-36-1,HG21-160-50-01R-VPC-D-36-1,HG21-160-63-01R-VPC-D-36-1,HG21-80-25-01R-VPC-D-36-1,HG21-80-32-01R-VPC-D-36-1,HG21-80-40-01R-VPC-D-36-1,HG21-80-50-01R-VPC-D-36-1,HG21-80-63-01R-VPC-D-36-1

P08系列：

P08-A1-F-R-01,P08-A2-F-R-01,P08-A3-F-R-01

P16系列：

P16-A1-F-R-01,P16-A2-F-R-01,P16-A3-F-R-01

P22系列：

P22-A1-F-R-01,P22-A2-F-R-01,P22-A3-F-R-01

P36系列：

P36-A1-F-R-01,P36-A2-F-R-01,P36-A3-F-R-01

P46系列：

P46-A1-F-R-01,P46-A2-F-R-01,P46-A3-F-R-01

PV2R2系列：

PV2R2-26-F-1R-U-10,PV2R2-33-F-1R-U-10,PV2R2-41-F-1R-U-10,PV2R2-47-F-1R-U-10,PV2R2-53-F-1R-U-10,PV2R2-59-F-1R-U-10,PV2R2-65-F-1R-U-10,PV2R2-75-F-1R-U-10

PVL系列：

PVL-65-F-1R-L-10

PVL1系列：

PVL1-10-F-1R-U-10,PVL1-12-F-1R-U-10,PVL1-14-F-1R-U-10,PVL1-17-F-1R-U-10,PVL1-19-F-1R-U-10，PVL1-23-F-1R-U-10,PVL1-25-F-1R-U-10,PVL1-28-F-1R-U-10,PVL1-31-F-1R-U-10,PVL1-6-F-1R-U-10,PVL1-8-F-1R-U-10

PVL12系列：

PVL12-10-65-F-1R-RU-10,PVL12-12-33-F-1R-UU-10

PVL23系列：

PVL23-41-66-F-1R-DD-10,PVL23-65-94-F-1R-LL-10

PVL2系列：

PVL2-47-F-1R,PVL2-53-F-1R-L-10,PVL2-65-F-1R-U-10

PVL3系列：

PVL3-116-F-1R-D-10,PVL3-125-F-1R-D-10,PVL3-136-F-1R-D-10,PVL3-52-F-1R-D-10,PVL3-52-F-1R-U-10,PVL3-60-F-1R-D-10,PVL3-60-F-1R-U-10,PVL3-66-F-1R-D-10,PVL3-76-F-1R-D-10,PVL3-85-F-1R-D-10,PVL3-94-F-1R-D-10

VPV1系列：

VPV1-20-55-10，VPV1-20-70-10

20系列

20V25A-1CR 20VQ

2520系列

2520V/VQ 2520V17A14-1AD22L 2520VQ

2525系列

2525V/VQ 2525VQ

25系列

25V/VQ 25V-10A 25V10A-1DR-10 25V-12A 25V-14A 25V-15A 25V17A-1A22R 25V20 25V21A 25V-21A-1B-22R 25V25

25VQ12MS86BR 25VQ17A-1BR 25VQ17A-1CR 25VQ25A-1A20L 25VQ25A-86DR 3520V/VQ

3520系列

3520VQ 3520VQ21A8S-1BBR

3525系列

3525V/VQ 3525V-25A25 3525v-38a21-86aa-22r 3525VQ 3525VQ-25A14-1DB 35V/VQ

35系列

35V20 35V-21/25A-1/86A-22R 35V25 35V-35A-1/86D-22R 35V35A-1BR 35V38A-1/86-C/D-22R

35VQ25A-1C/BR 35VQ30 35VQ30A-1CR 35VQ35 35VQ35A-1AR 35VQ35A-1CR 35VQ38 35VQ42

4520系列

4520V/VQ 4520VQ 4520VQ-60/11A-1AA 4520VQ-60/12A-1AA 4520VQ-60/14A-1AA

4520VQ-60/5A-1AA 4520VQ-60/6A-1AA 4520VQ-60/7A-1AA 4520VQ-60/8A-1AA

4520VQ-60/9A-1AA 4520VQ-66/11A-1AA 4520VQ-66/12A-1AA 4520VQ-66/14A-1AA

4520VQ-66/5A-1AA 4520VQ-66/6A-1AA 4520VQ-66/7A-1AA 4520VQ-66/8A-1AA

4520VQ-66/9A-1AA 4520VQ-75/11A-1AA 4520VQ-75/12A-1AA 4520VQ-75/14A-1AA

4520VQ-75/5A-1AA 4520VQ-75/6A-1AA 4520VQ-75/7A-1AA 4520VQ-75/8A-1AA

4520VQ-75/9A-1AA 4525V/VQ 4525V60A17-1AC22L 4525VQ 4535V/VQ

4535系列

4535V-50A35-86 4535V60A38-1AA-22R 4535V-60A38-1CC-22R 4535VQ

45系列

45V/VQ 45V20 45V25 45V35 45V60A-001C-22R 45V75A

45VQ42 45VQ47 45VQ50 45VQ50A 45VQ57 45VQ60 45VQ60A 45VQ66 45VQ75

PV2R1‑25 是高压定量叶片泵，公称排量 25 mL/r，额定压力 16 MPa、最高 21 MPa，主打中高压、低脉动、低噪场景，适配机床、注塑、压铸等设备。

一、型号释义

• PV2R1：系列代号（高压单联叶片泵，R1 为小排量规格）。
• 25：公称排量 25 mL/r（理论排量约 24.4 mL/r）。
• 常见后缀：F（法兰安装）、L（脚座安装）、R/L（转向，轴端视）、A/B（油口位置）。

二、结构组成

• 泵体 / 后盖：高强度铸铁，刚性好、抗振。
• 定子：高次方无冲击过渡曲线，低磨损、低脉动。
• 转子 + 叶片：12 片圆弧叶片，液压平衡设计，低摩擦、长寿命。
• 配流盘（侧板）：液压平衡，高压低泄漏，容积效率高。
• 轴封与轴承：重载轴承，耐冲击；高压油封防泄漏。
• 插装式泵芯：内部组件一体化，维修更换便捷。

三、核心参数（典型值）

四、工作原理

1. 转子带动叶片在定子内旋转，离心力 + 液压力使叶片紧贴定子内壁。
2. 定子曲线形成吸油区 / 压油区：吸油：叶片伸出→容积增大→负压吸油。压油：叶片缩回→容积减小→高压排油。
3. 配流盘精准配流，降低脉动与泄漏。

五、性能特点

1. 高压低噪：额定 16 MPa、最高 21 MPa；12 叶片 + 特殊定子曲线，脉动小、噪音低。
2. 高效节能：容积效率≥92%，适配中高压定量系统。
3. 寿命长：圆弧叶片 + 液压平衡侧板，磨损小、可靠性高。
4. 维修简便：插装式泵芯，可快速更换，互换性好。
5. 抗污染：对油液清洁度适应性较好（建议≤NAS 8）。

六、安装与使用要点

1. 安装：法兰 / 脚座安装，基座刚性、减振；轴同心度≤0.05 mm。
2. 油液：抗磨液压油 ISO VG46，油温 20–60℃；污染度≤NAS 7–8。
3. 转向：R 为顺时针（轴端视），L 为逆时针，反转不出油、易磨损。
4. 吸油：吸油高度≤0.5 m，防漏气；吸油口装 100–150 μm 滤芯。
5. 启停：先空载启动，再加载；停机先卸压，防冲击。

七、常见故障与排除

八、同系列对比（PV2R1）
