HG22 属于高压内啮合齿轮泵，为固定排量、双联泵结构（双级串联），核心采用轴向+径向全补偿设计，主打高压、低噪、高效、大流量，适配中高压液压系统。

一、核心参数（通用标准，额定 25MPa）

1. 基础规格

• 类型：内啮合齿轮泵（固定排量、双联结构）
• 系列：HG2（大排量级）、HG22（双联泵）
• 排量范围：80–160 mL/r（单级）；双联为双排量组合（如 80/63、100/80、125/100、160/125 等）
• 额定工作压力：25 MPa（250 bar）（双级均同压）
• 峰值压力：31.5 MPa（315 bar）（短时 ≤10s）
• 转速范围最低：200 r/min额定：1500 r/min最高：3000 r/min
• 理论流量（1500r/min）单级 100mL/r：150 L/min双联 125/100mL/r：187.5+150=337.5 L/min
• 效率（1500r/min、25MPa）容积效率：≥94%机械效率：≥91%总效率：≥85%
• 适用介质：抗磨液压油（ISO VG32/46/68）、矿物油
• 油温：-15℃～+80℃
• 旋转方向：顺时针/逆时针（轴端视向）
• 安装法兰：SAE J/B 标准、ISO 标准

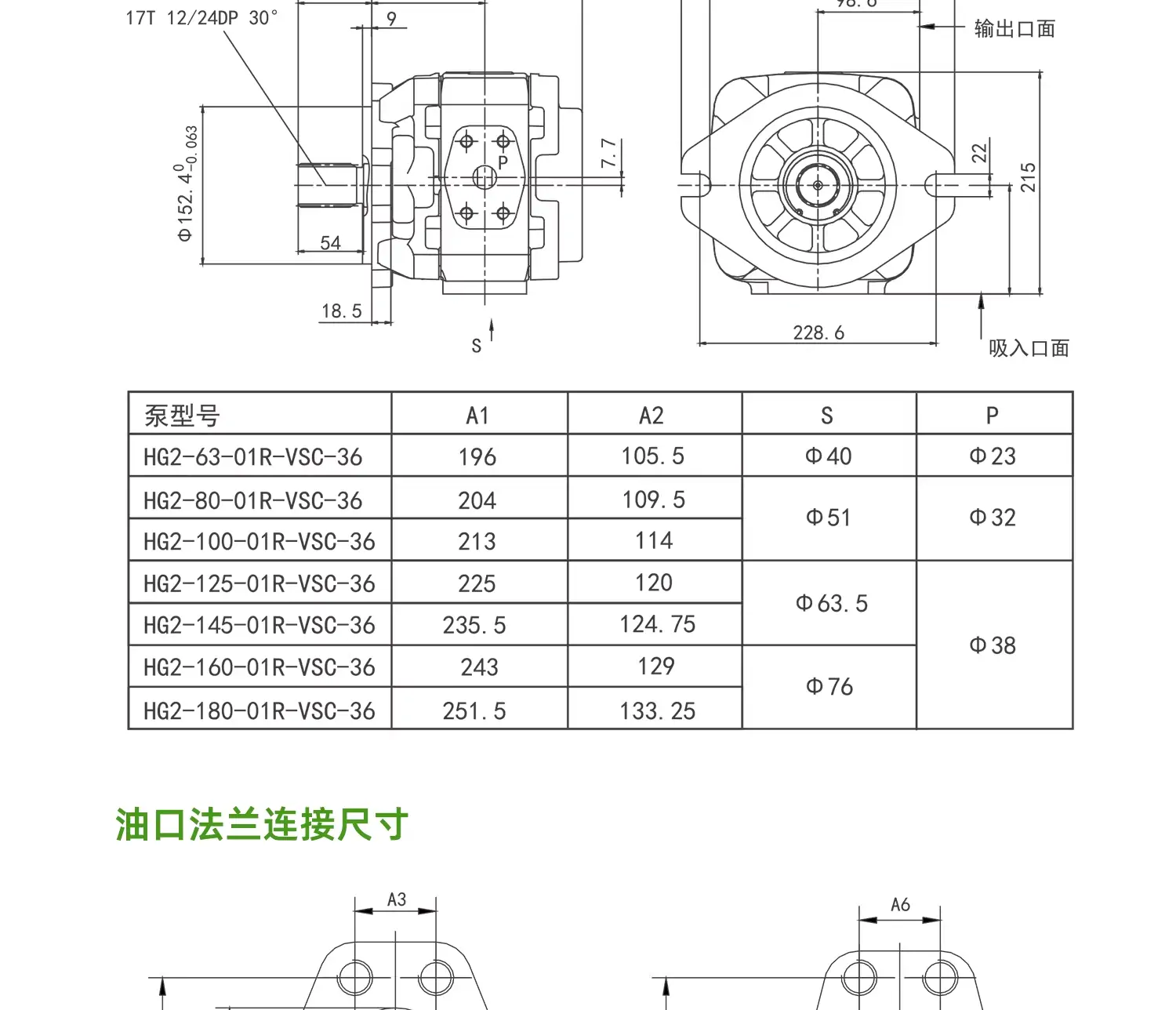

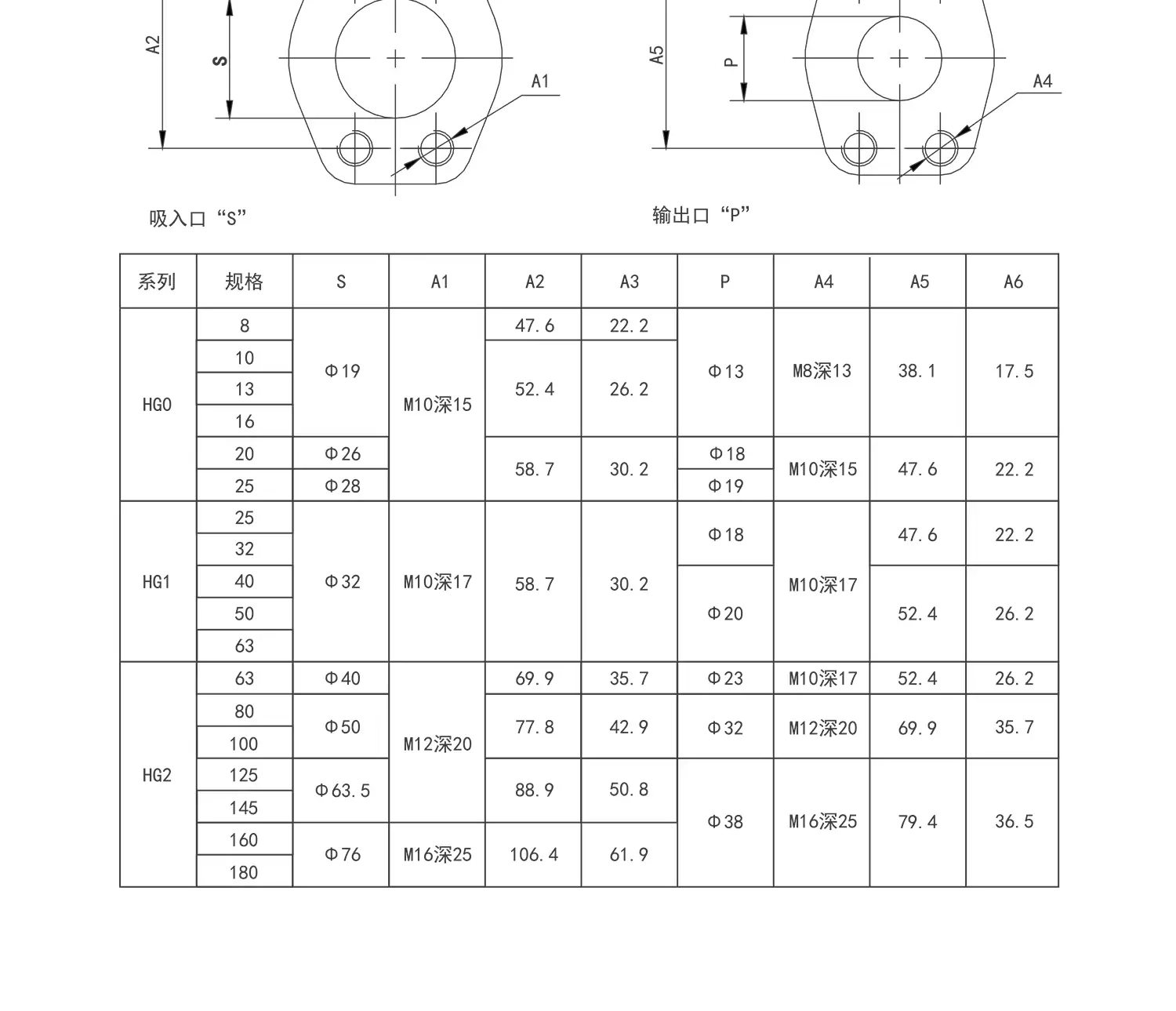

• 油口：进/出油均为 SAE 法兰（大口径吸油、小口径压油）
• 重量：单级约 18–25kg；双联约 36–50kg

二、结构与工作原理

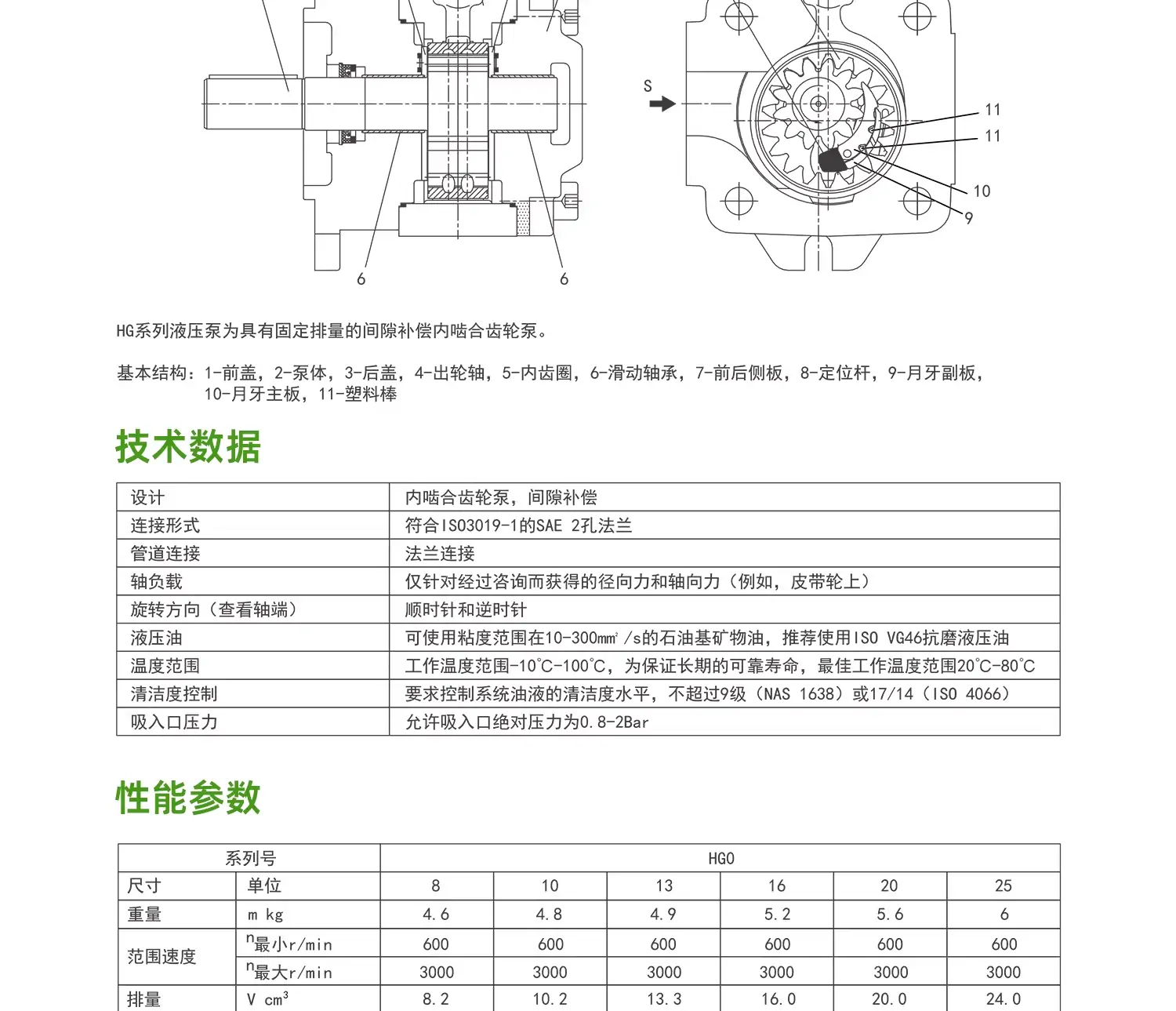

1. 核心结构（双联泵）

• 内啮合齿轮副（双组）：外齿轮（主动）+ 内齿圈（从动），偏心布置、月牙板分隔吸压区
• 全补偿机构：轴向浮动侧板 + 径向偏心环补偿，自动贴紧、间隙最小化
• 壳体：高强度球墨铸铁、加厚降噪结构
• 轴承：重载圆锥滚子/滚针轴承，双支撑、长寿命
• 密封：高压丁腈橡胶（NBR）/氟胶（FKM）、轴承腔独立润滑
• 连接：共用主轴、串联一体、双出油口

2. 工作原理

1. 主动轴同步驱动两组内啮合齿轮副旋转
2. 齿轮脱开 → 容腔扩大 → 吸油
3. 齿轮啮合 → 容腔缩小 → 压油
4. 补偿机构随压力自动补偿间隙，效率稳定、泄漏极低
5. 内啮合平滑、脉动小 → 低噪音、低振动

三、性能特点

• 高压稳定：25MPa 额定、31.5MPa 峰值，长期可靠
• 双联大流量：双泵串联、流量叠加、节省安装空间
• 超低噪音：内啮合+消音结构，1500r/min/25MPa 下 ≤70dB
• 高效节能：全补偿设计，低转速/低粘度仍保持高容积效率
• 低脉动：流量/压力波动小，适配精密伺服系统
• 抗污染：间隙补偿、耐受轻微杂质，寿命长
• 宽转速：200–3000r/min，适配变频伺服驱动
• 双向可用：正反转流量/压力一致

四、典型应用

• 注塑机、压铸机、橡胶机械（高压大流量）
• 工程机械、叉车、行走机械液压系统
• 伺服变频节能液压站（塑机/鞋机主流）
• 冶金设备、液压机、打包机械
• 中高压工业液压系统、机床液压动力单元

五、安装与维护要点

• 同轴度：联轴器同轴度 ≤0.05mm，用挠性联轴器
• 吸油：真空度 ≤0.02MPa，管路短粗、无节流
• 油液：NAS 7–8 级，定期过滤（≤10μm）
• 泄油：直接回油箱、无背压
• 启动：空载排气、逐步升压，避免干磨
• 间隙：自动补偿、免人工调整
• 双联：双出油口可独立或合并使用
