美国Sunny液压油泵2520V、3520V、3525V、4525V、4535V叶片泵

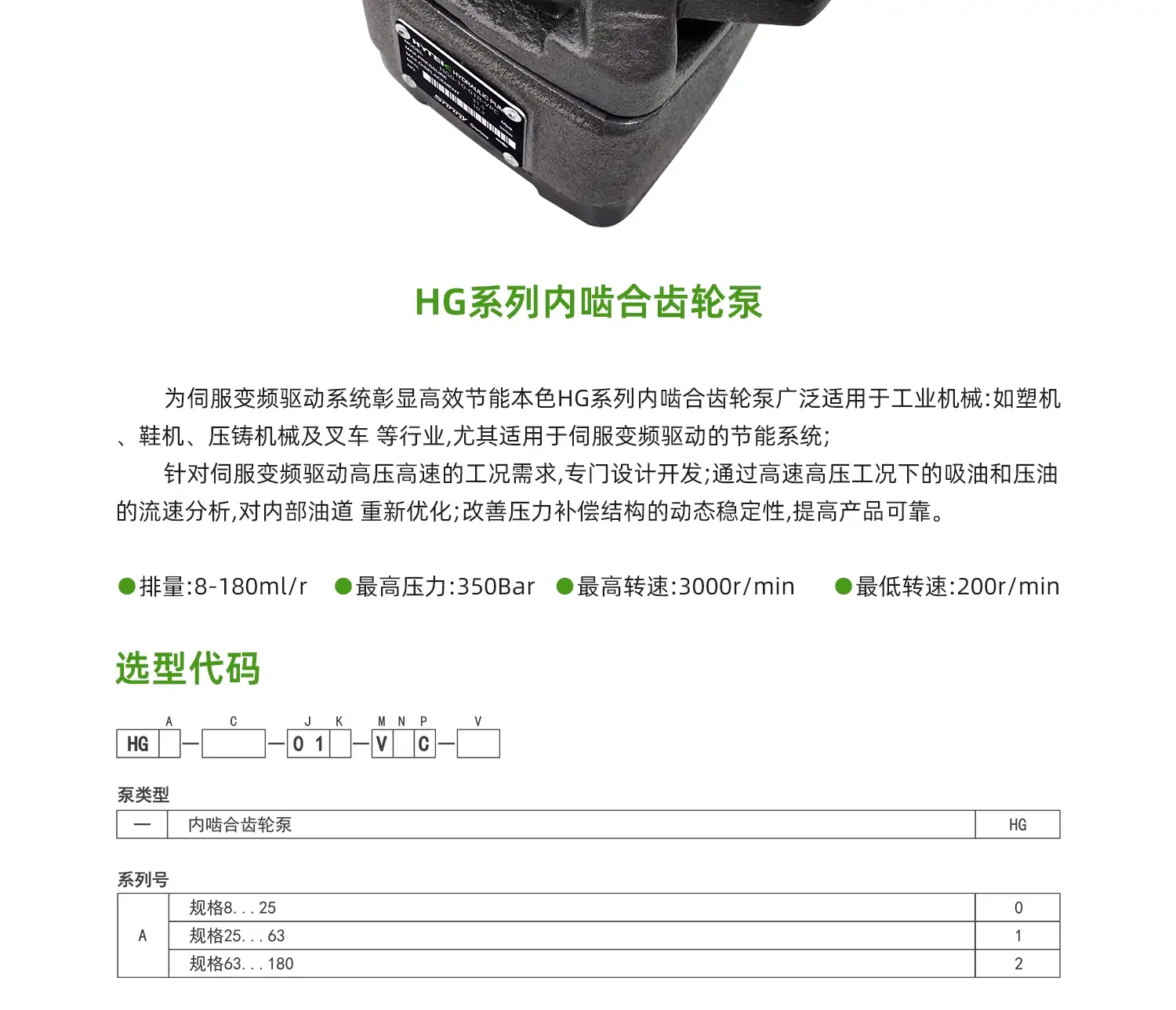

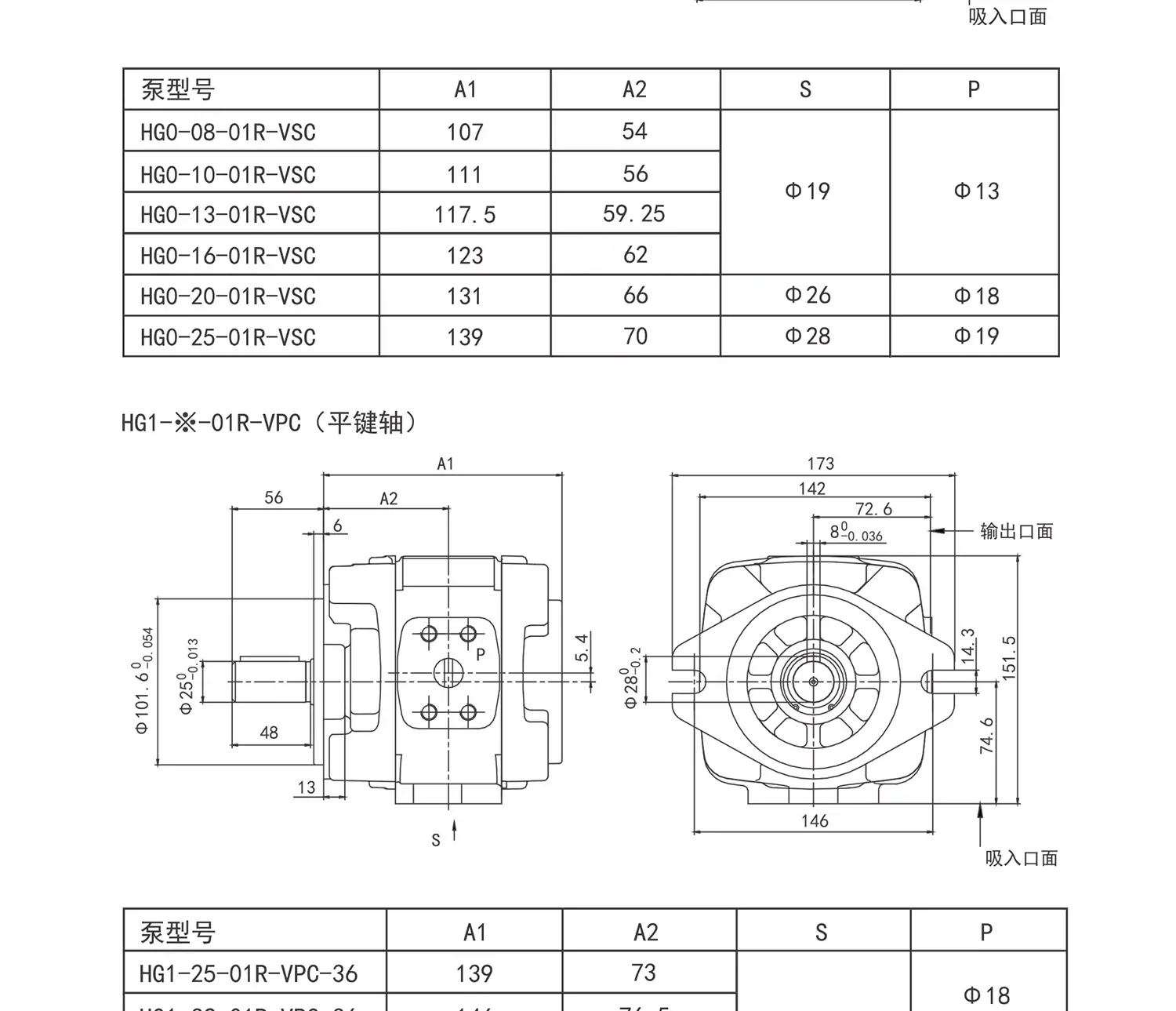

HG0-08-01R-VPC，HG0-10-01R-VPC，HG0-10-1R-VPC，HG0-10-1R-VSC，HG0-13-01R-VPC，HG0-160-01R-VPC，HG0-16-01R-VPC，HG0-20-01R-VPC，HG0-8-1R-VPC，HG0-8-1R-VSC，

HG1-100-01R-VPC，HG1-125-01R-VPC，HG1-13-1R-VPC，HG1-13-1R-VSC，HG1-16-1R-VPC，HG1-16-1R-VSC，HG1-20-1R-VPC，HG1-20-1R-VSC，HG1-25-01R-VPC，HG1-25-1R-VPC，HG1-25-1R-VSC，HG1-32-01R-VPC，HG1-32-1R-VPC，HG1-32-1R-VSC，HG1-40-01R-VPC，HG1-40-1R-VPC，HG1-40-1R-VSC，HG1-50-01R-VPC，HG1-50-1R-VPC，HG1-50-1R-VSC，HG1-63-01R-VPC，HG1-63-1R-VPC，HG1-63-1R-VSC

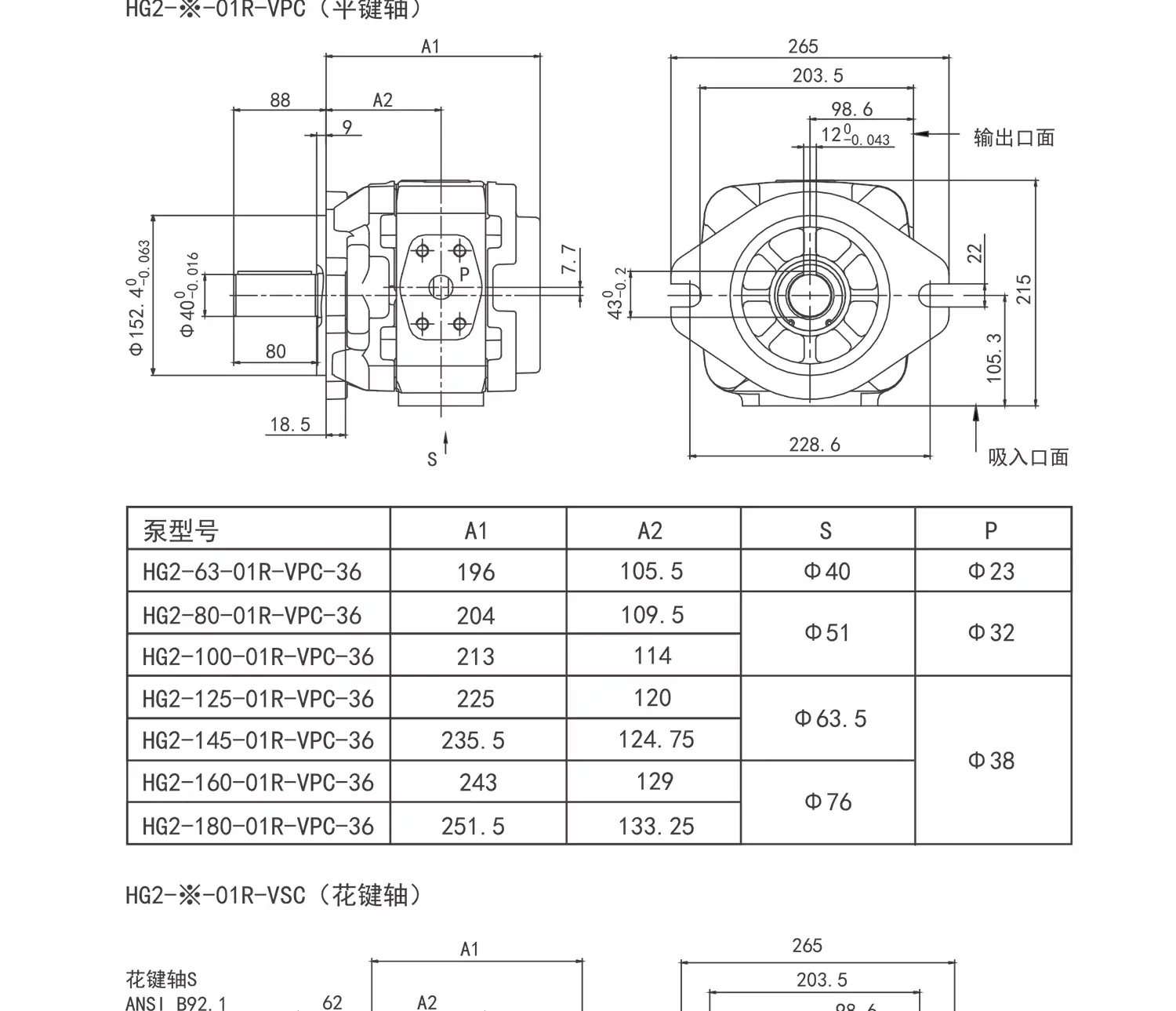

HG2-100-01R-VPC，HG2-100-1R-VPC，HG2-100-1R-VSC，HG2-125-01R-VPC，HG2-125-1R-VPC，HG2-125-1R-VSC，HG2-140-01R-VPC，HG2-160-01R-VPC，HG2-160-1R-VPC，HG2-160-1R-VSC，HG2-80-01R-VPC，HG2-80-1R-VPC，HG2-80-1R-VSC

CP0-08-P-20R，CP0-16-P-10R，CP0-20-P-10R

CP1-25-P-10R，CP1-32-P-10R-36，CP1-63-P-10R，CPO-10-P-10R

CP2-100-P-01R-36，CP2-100-P-10B-36，CP2-125-P-01R-36，CP2-145-P-01R-36，CP2-160-P-01R-36，CP2-80-P-01R-36，CP2-80-P-10R-36，

HA-100-F-R-01-B-S-K-32-V，HA100-F-R-04-H-S-K-32，HA-120-F-R-01-B-S-K-32-V，HA145-F-R-04-H-S-K-32，HA-16-F-R-01-B-S-K-32-V，HA-16-F-R-04-B-S-K-32-V，HA180-F-R-04-H-S-K-32，HA-22-F-R-01-B-S-K-32-V，HA-22-F-R-04-B-S-K-32-V，HA-37-F-R-01-B-S-K-32-V，HA-37-F-R-04-B-S-K-32-V，HA37-F-R-04-H-K-3201，HA37-F-R-04-H-S-K-3201，HA-45-F-R-01-B-S-K-32-V，HA-45-F-R-04-B-S-K-32-V，HA45-F-R-04-H-K-32，HA45-F-R-04-H-S-K-32，HA-56-F-R-01-B-S-K-32-V，HA-56-F-R-04-B-S-K-32-V，HA56-F-R-04-H-S-K-32，HA64-F-R-04-H-S-K-32，HA-70-F-R-04-B-S-K-32-V，HA-80-F-R-01-B-S-K-32-V，HA80-F-R-04-H-S-K-32，HA-90-F-R-01-B-S-K-32-V，HA90-F-R-04-H-S-K-32

HA10VS0100DR/31R-PPA12N00，HA10VS0140DR/31R-PPA12N00，HA10VS018DR/31R-PPA12N00，HA10VS028DR/31R-PPA12N00，HA10VS045DR/31R-PPA12N00，HA10VS071DR/31R-PPA12N00

SQP1-11-86A-18，SQP1-11-86B-18，SQP1-11-86C-18，SQP1-11-86D-18，SQP1-12-86A-18，SQP1-12-86B-18，SQP1-12-86C-18，SQP1-12-86D-18，SQP1-14-86A-18，SQP1-14-86B-18，SQP1-14-86C-18，SQP1-14-86D-18

SQP2-10-86A-18，SQP2-10-86B-18，SQP2-10-86C-18，SQP2-10-86D-18

SQP3-45-86A-18，SQP3-45-86B-18，SQP3-45-86C-18，SQP3-45-86D-18

SQP4-42-86A-18，SQP4-42-86B-18，SQP4-42-86C-18，SQP4-42-86D-18，SQP4-45-86A-18，SQP4-45-86B-18，SQP4-45-86C-18，SQP4-45-86D-18

20系列

20V25A-1CR 20VQ

2520系列

2520V/VQ 2520V17A14-1AD22L 2520VQ

2525系列

2525V/VQ 2525VQ

25系列

25V/VQ 25V-10A 25V10A-1DR-10 25V-12A 25V-14A 25V-15A 25V17A-1A22R 25V20 25V21A 25V-21A-1B-22R 25V25

25VQ12MS86BR 25VQ17A-1BR 25VQ17A-1CR 25VQ25A-1A20L 25VQ25A-86DR 3520V/VQ

3520系列

3520VQ 3520VQ21A8S-1BBR

3525系列

3525V/VQ 3525V-25A25 3525v-38a21-86aa-22r 3525VQ 3525VQ-25A14-1DB 35V/VQ

35系列

35V20 35V-21/25A-1/86A-22R 35V25 35V-35A-1/86D-22R 35V35A-1BR 35V38A-1/86-C/D-22R

35VQ25A-1C/BR 35VQ30 35VQ30A-1CR 35VQ35 35VQ35A-1AR 35VQ35A-1CR 35VQ38 35VQ42

4520系列

4520V/VQ 4520VQ 4520VQ-60/11A-1AA 4520VQ-60/12A-1AA 4520VQ-60/14A-1AA

4520VQ-60/5A-1AA 4520VQ-60/6A-1AA 4520VQ-60/7A-1AA 4520VQ-60/8A-1AA

4520VQ-60/9A-1AA 4520VQ-66/11A-1AA 4520VQ-66/12A-1AA 4520VQ-66/14A-1AA

4520VQ-66/5A-1AA 4520VQ-66/6A-1AA 4520VQ-66/7A-1AA 4520VQ-66/8A-1AA

4520VQ-66/9A-1AA 4520VQ-75/11A-1AA 4520VQ-75/12A-1AA 4520VQ-75/14A-1AA

4520VQ-75/5A-1AA 4520VQ-75/6A-1AA 4520VQ-75/7A-1AA 4520VQ-75/8A-1AA

4520VQ-75/9A-1AA 4525V/VQ 4525V60A17-1AC22L 4525VQ 4535V/VQ

4535系列

4535V-50A35-86 4535V60A38-1AA-22R 4535V-60A38-1CC-22R 4535VQ

45系列

45V/VQ 45V20 45V25 45V35 45V60A-001C-22R 45V75A

45VQ42 45VQ47 45VQ50 45VQ50A 45VQ57 45VQ60 45VQ60A 45VQ66 45VQ75

一、核心技术参数

• 类型：固定排量双联子母叶片泵（双作用、径向力平衡）
• 组合结构：前泵（轴端侧，25V系列）+ 后泵（端盖侧，20V系列），同轴驱动
• 理论排量范围前泵（25V）：33～67 cm³/r后泵（20V）：18～45 cm³/r典型组合：67/45 cm³/r（前/后）
• 额定压力：17.2 MPa（2500 psi）（双泵一致）
• 间歇峰值压力：19.0 MPa（2750 psi）
• 推荐转速：800～1800 r/min
• 最高转速：1800 r/min
• 最低稳定转速：600 r/min
• 1800r/min 理论流量前泵：约 60 L/min；后泵：约 40 L/min总流量：约 100 L/min（双泵合流）
• 容积效率：≥90%
• 适用介质：ISO VG32～VG46 抗磨液压油
• 工作油温：-10℃～80℃
• 旋转方向：顺时针/逆时针（轴端视向）
• 重量：约 8～10 kg

二、结构与工作原理

1. 结构特点

• 双联一体式：两套独立泵芯（25V+20V）共用一根传动轴、一个壳体，双进双出或单进双出油路设计。
• 子母叶片结构：每槽内两片叶片，根部通压力油，确保叶片紧贴定子曲线，密封可靠、磨损小。
• 径向力平衡：双作用对称配流，吸/压油区对称分布，转子径向液压合力为零，轴承负载极低。
• 模块化机芯：泵芯组件可整体更换，维护便捷。

2. 工作原理

1. 传动轴带动双转子同步旋转。
2. 叶片在离心力+根部压力油作用下外伸，顶端贴紧定子内曲线。
3. 每转一周，每个泵芯完成两次吸油、两次压油。
4. 前、后泵独立吸油、独立压油，可双路供油或合流使用。

三、性能特点

• 双路流量输出：同时提供两种独立流量，适配快慢速、高低压复合回路。
• 压力稳定、脉动小：12叶片设计+对称配流，流量脉动率低、运行平稳。
• 低噪音、长寿命：平衡结构+子母叶片，振动噪音低，轴承寿命长。
• 效率高：高压工况下容积效率稳定，能耗低。
• 结构紧凑：双联集成，节省安装空间，减少驱动部件。
• 安装灵活：油口方位可调，适配多种设备布局。

四、典型应用

• 注塑机、压铸机：合模/射胶双回路
• 机床液压系统：快进/工进、工作台/夹具独立供油
• 工程机械、环卫车辆：工作装置+转向/制动双回路
• 轻工机械、包装设备：多执行器同步/分步动作
• 冶金设备、橡胶机械：中高压多流量需求场景

五、使用与维护要点

• 采用挠性联轴器，严格控制同轴度，禁止承受径向力。
• 双泵吸油口独立接管，管径足够、管路通畅，防止气蚀。
• 泄油口直接回油箱，严禁带背压。
• 首次启动前泵内注满油，空载排气后加载。
• 定期换油、换滤芯，保证油液清洁度。
