美国桑尼SUNNY齿轮泵HG1-25-01R-VPC、HG1-32-01R-VPC海特克齿轮

HG0-08-01R-VPC，HG0-10-01R-VPC，HG0-10-1R-VPC，HG0-10-1R-VSC，HG0-13-01R-VPC，HG0-160-01R-VPC，HG0-16-01R-VPC，HG0-20-01R-VPC，HG0-8-1R-VPC，HG0-8-1R-VSC，

HG1-100-01R-VPC，HG1-125-01R-VPC，HG1-13-1R-VPC，HG1-13-1R-VSC，HG1-16-1R-VPC，HG1-16-1R-VSC，HG1-20-1R-VPC，HG1-20-1R-VSC，HG1-25-01R-VPC，HG1-25-1R-VPC，HG1-25-1R-VSC，HG1-32-01R-VPC，HG1-32-1R-VPC，HG1-32-1R-VSC，HG1-40-01R-VPC，HG1-40-1R-VPC，HG1-40-1R-VSC，HG1-50-01R-VPC，HG1-50-1R-VPC，HG1-50-1R-VSC，HG1-63-01R-VPC，HG1-63-1R-VPC，HG1-63-1R-VSC

HG2-100-01R-VPC，HG2-100-1R-VPC，HG2-100-1R-VSC，HG2-125-01R-VPC，HG2-125-1R-VPC，HG2-125-1R-VSC，HG2-140-01R-VPC，HG2-160-01R-VPC，HG2-160-1R-VPC，HG2-160-1R-VSC，HG2-80-01R-VPC，HG2-80-1R-VPC，HG2-80-1R-VSC

CP0-08-P-20R，CP0-16-P-10R，CP0-20-P-10R

CP1-25-P-10R，CP1-32-P-10R-36，CP1-63-P-10R，CPO-10-P-10R

CP2-100-P-01R-36，CP2-100-P-10B-36，CP2-125-P-01R-36，CP2-145-P-01R-36，CP2-160-P-01R-36，CP2-80-P-01R-36，CP2-80-P-10R-36，

HA-100-F-R-01-B-S-K-32-V，HA100-F-R-04-H-S-K-32，HA-120-F-R-01-B-S-K-32-V，HA145-F-R-04-H-S-K-32，HA-16-F-R-01-B-S-K-32-V，HA-16-F-R-04-B-S-K-32-V，HA180-F-R-04-H-S-K-32，HA-22-F-R-01-B-S-K-32-V，HA-22-F-R-04-B-S-K-32-V，HA-37-F-R-01-B-S-K-32-V，HA-37-F-R-04-B-S-K-32-V，HA37-F-R-04-H-K-3201，HA37-F-R-04-H-S-K-3201，HA-45-F-R-01-B-S-K-32-V，HA-45-F-R-04-B-S-K-32-V，HA45-F-R-04-H-K-32，HA45-F-R-04-H-S-K-32，HA-56-F-R-01-B-S-K-32-V，HA-56-F-R-04-B-S-K-32-V，HA56-F-R-04-H-S-K-32，HA64-F-R-04-H-S-K-32，HA-70-F-R-04-B-S-K-32-V，HA-80-F-R-01-B-S-K-32-V，HA80-F-R-04-H-S-K-32，HA-90-F-R-01-B-S-K-32-V，HA90-F-R-04-H-S-K-32

HA10VS0100DR/31R-PPA12N00，HA10VS0140DR/31R-PPA12N00，HA10VS018DR/31R-PPA12N00，HA10VS028DR/31R-PPA12N00，HA10VS045DR/31R-PPA12N00，HA10VS071DR/31R-PPA12N00

SQP1-11-86A-18，SQP1-11-86B-18，SQP1-11-86C-18，SQP1-11-86D-18，SQP1-12-86A-18，SQP1-12-86B-18，SQP1-12-86C-18，SQP1-12-86D-18，SQP1-14-86A-18，SQP1-14-86B-18，SQP1-14-86C-18，SQP1-14-86D-18

SQP2-10-86A-18，SQP2-10-86B-18，SQP2-10-86C-18，SQP2-10-86D-18

SQP3-45-86A-18，SQP3-45-86B-18，SQP3-45-86C-18，SQP3-45-86D-18

SQP4-42-86A-18，SQP4-42-86B-18，SQP4-42-86C-18，SQP4-42-86D-18，SQP4-45-86A-18，SQP4-45-86B-18，SQP4-45-86C-18，SQP4-45-86D-18

20系列

20V25A-1CR 20VQ

2520系列

2520V/VQ 2520V17A14-1AD22L 2520VQ

2525系列

2525V/VQ 2525VQ

25系列

25V/VQ 25V-10A 25V10A-1DR-10 25V-12A 25V-14A 25V-15A 25V17A-1A22R 25V20 25V21A 25V-21A-1B-22R 25V25

25VQ12MS86BR 25VQ17A-1BR 25VQ17A-1CR 25VQ25A-1A20L 25VQ25A-86DR 3520V/VQ

3520系列

3520VQ 3520VQ21A8S-1BBR

3525系列

3525V/VQ 3525V-25A25 3525v-38a21-86aa-22r 3525VQ 3525VQ-25A14-1DB 35V/VQ

35系列

35V20 35V-21/25A-1/86A-22R 35V25 35V-35A-1/86D-22R 35V35A-1BR 35V38A-1/86-C/D-22R

35VQ25A-1C/BR 35VQ30 35VQ30A-1CR 35VQ35 35VQ35A-1AR 35VQ35A-1CR 35VQ38 35VQ42

4520系列

4520V/VQ 4520VQ 4520VQ-60/11A-1AA 4520VQ-60/12A-1AA 4520VQ-60/14A-1AA

4520VQ-60/5A-1AA 4520VQ-60/6A-1AA 4520VQ-60/7A-1AA 4520VQ-60/8A-1AA

4520VQ-60/9A-1AA 4520VQ-66/11A-1AA 4520VQ-66/12A-1AA 4520VQ-66/14A-1AA

4520VQ-66/5A-1AA 4520VQ-66/6A-1AA 4520VQ-66/7A-1AA 4520VQ-66/8A-1AA

4520VQ-66/9A-1AA 4520VQ-75/11A-1AA 4520VQ-75/12A-1AA 4520VQ-75/14A-1AA

4520VQ-75/5A-1AA 4520VQ-75/6A-1AA 4520VQ-75/7A-1AA 4520VQ-75/8A-1AA

4520VQ-75/9A-1AA 4525V/VQ 4525V60A17-1AC22L 4525VQ 4535V/VQ

4535系列

4535V-50A35-86 4535V60A38-1AA-22R 4535V-60A38-1CC-22R 4535VQ

45系列

45V/VQ 45V20 45V25 45V35 45V60A-001C-22R 45V75A

45VQ42 45VQ47 45VQ50 45VQ50A 45VQ57 45VQ60 45VQ60A 45VQ66 45VQ75

HG1-25 是标准系列中的 高压内啮合齿轮泵，属于定量泵，主打高压、低噪、高效，专为伺服液压系统优化设计。

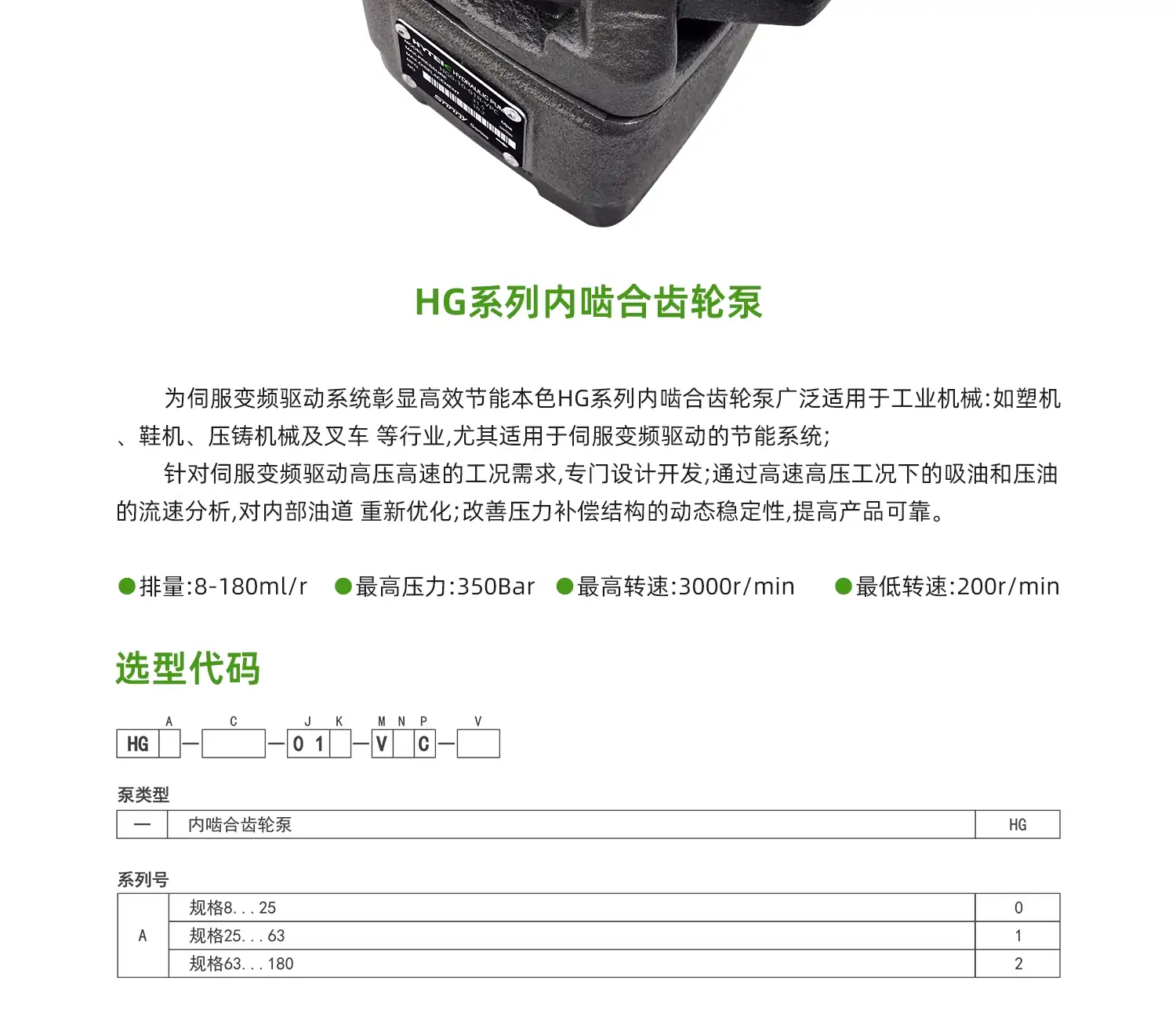

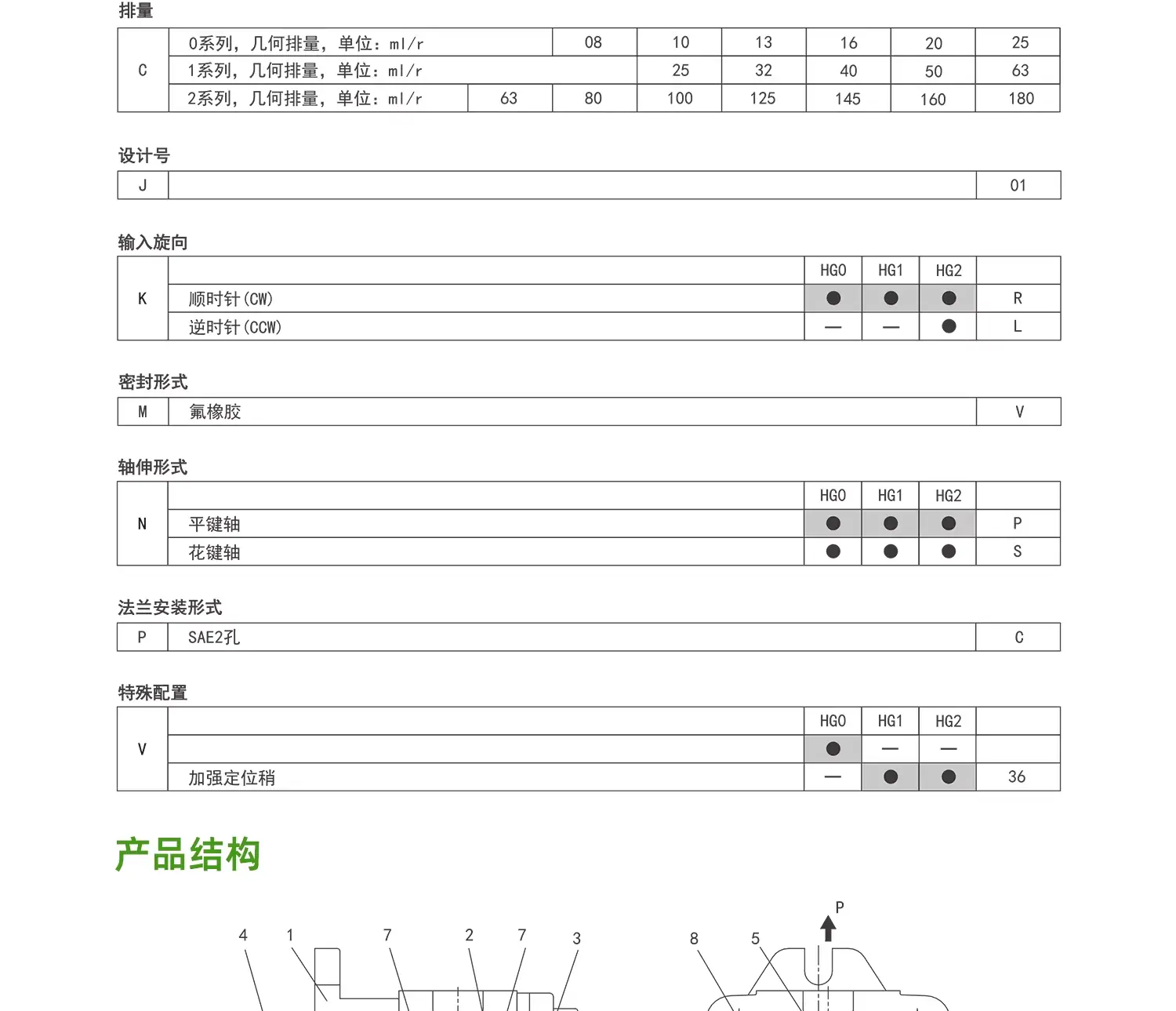

一、型号含义（以 HG1-25-01R-VPC 为例）

• HG1：系列代号（中排量系列，25~63 cc/rev）
• 25：理论排量 25 cc/rev（毫升/转）
• 01：设计/安装版本
• R：旋转方向（R=顺时针，从轴端看）
• VPC / VSC：轴伸与法兰规格VPC：标准平键轴（常用）VSC：花键轴（ANSI 17T）

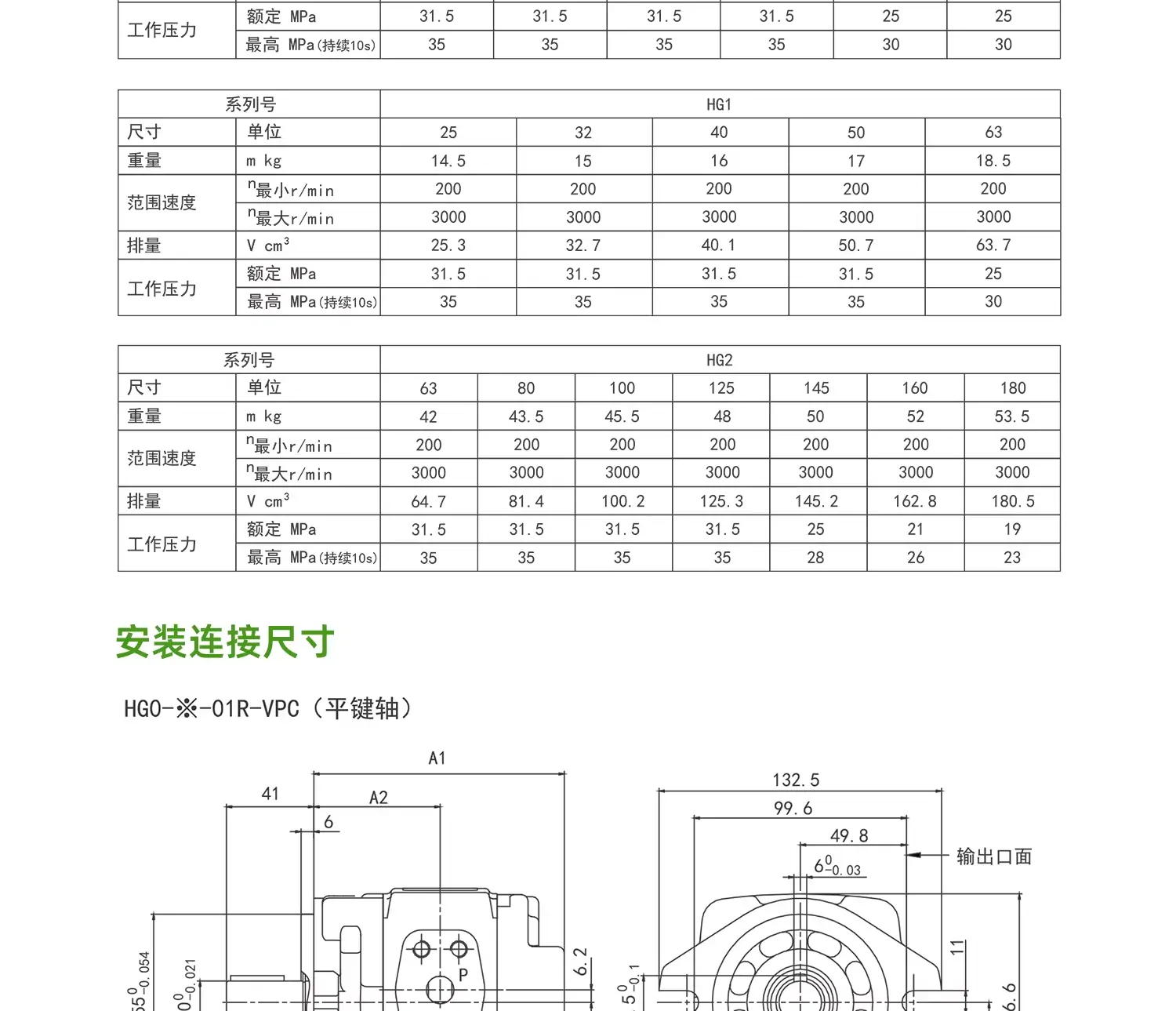

二、核心技术参数

• 类型：内啮合齿轮泵（定量）
• 排量：25 mL/r
• 额定压力：31.5 MPa（315 bar）
• 峰值压力：35 MPa（350 bar）（间歇）
• 转速范围：200 ~ 3000 r/min
• 容积效率：≥ 95%（高压工况）
• 流量（1500 rpm）：约 37.5 L/min
• 适用油液：矿物液压油（粘度 20~68 mm²/s）
• 重量：约 9.2 kg
• 安装法兰：SAE 3000

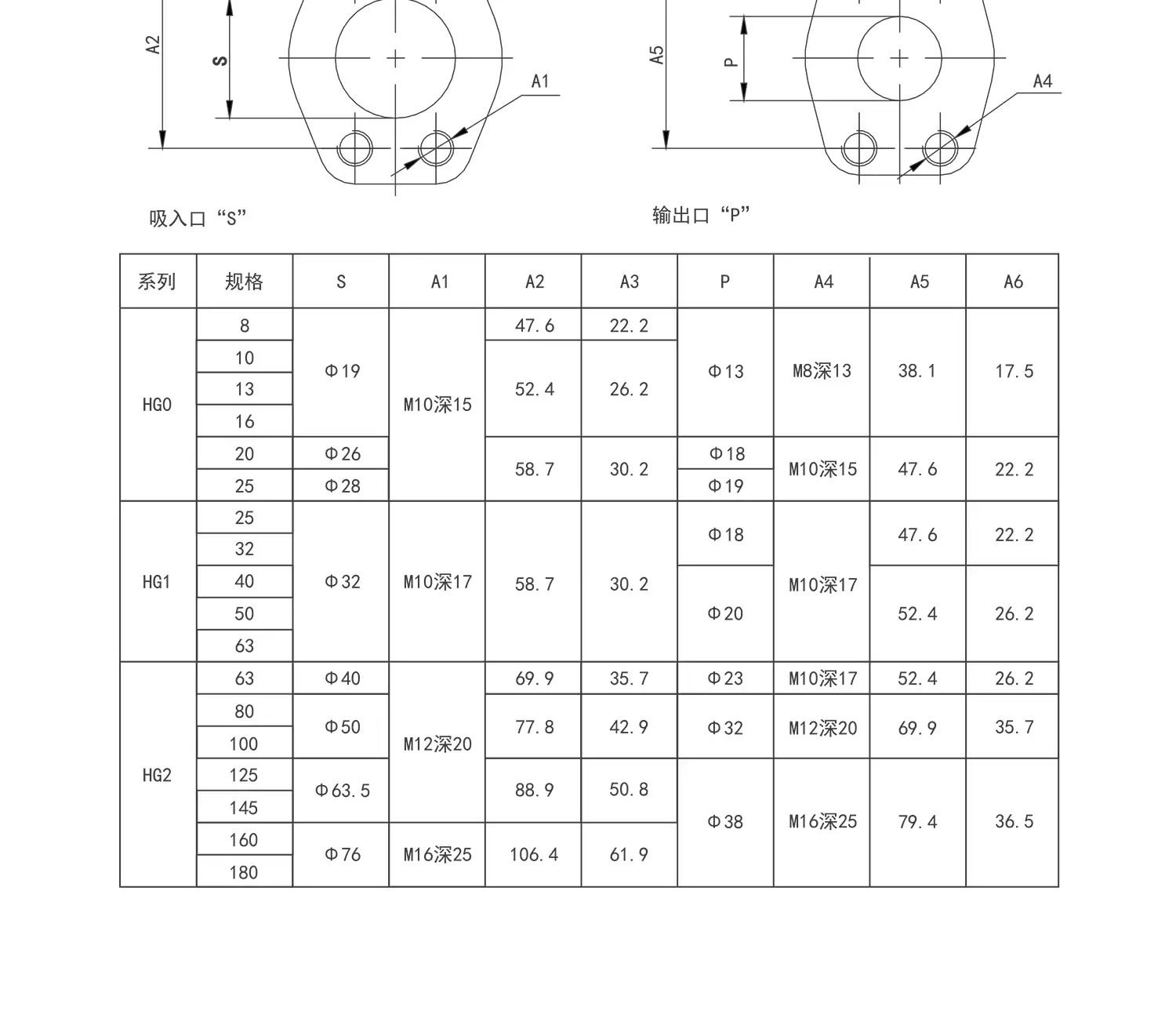

• 油口：吸油 SAE 1-1/4"、压油 SAE 3/4"

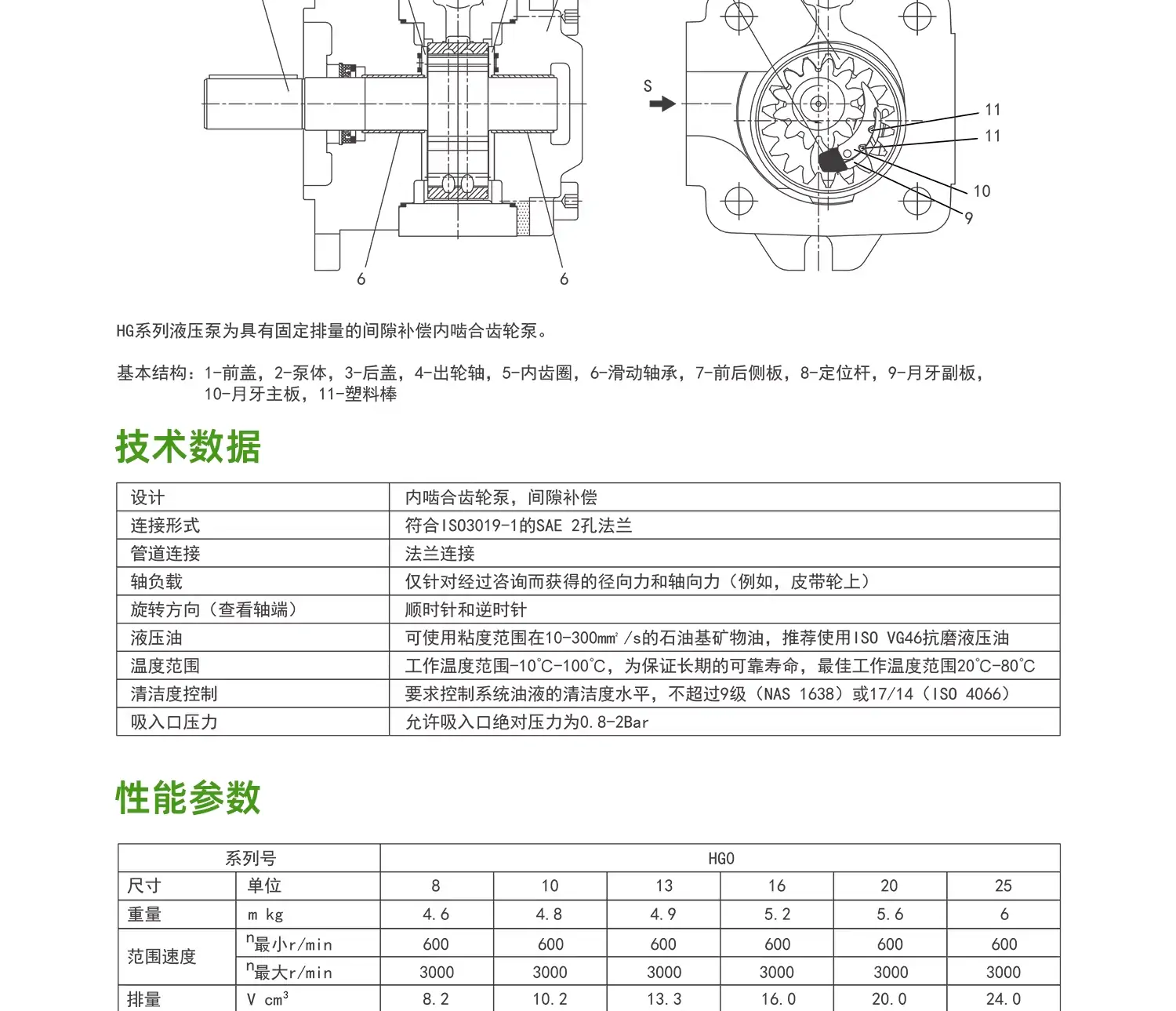

三、结构与工作原理

核心结构：

• 主动小齿轮、内齿圈、月牙隔板（ Crescent ）
• 前/中/后壳体、轴向/径向补偿侧板、滑动轴承
• 工作原理：

1. 小齿轮带动内齿圈同向旋转。
2. 吸油区：轮齿脱离啮合，容积扩大吸油。
3. 压油区：轮齿进入啮合，容积缩小压油。
4. 月牙板隔离吸/压油腔，实现连续供油。

四、主要性能特点

1. 双压力补偿：轴向+径向自动补偿，低转速/低粘仍高效。
2. 超低噪音：特殊齿形+消音结构，脉动极小。
3. 高压长寿命：31.5 MPa 连续，35 MPa 峰值。
4. 伺服适配：200~3000 rpm 宽转速，响应快、保压稳。
5. 抗污染强：内啮合结构对杂质不敏感。
6. 可组合：单泵串联成双联泵（HG11/HG21等）。

五、典型应用

• 注塑机、压铸机（伺服节能系统）
• 液压机、剪板机
• 叉车、工程机械
• 工业液压站、机床

六、常见型号

• HG1-25-01R-VPC（平键轴，标准）
• HG1-25-01R-VSC（花键轴）

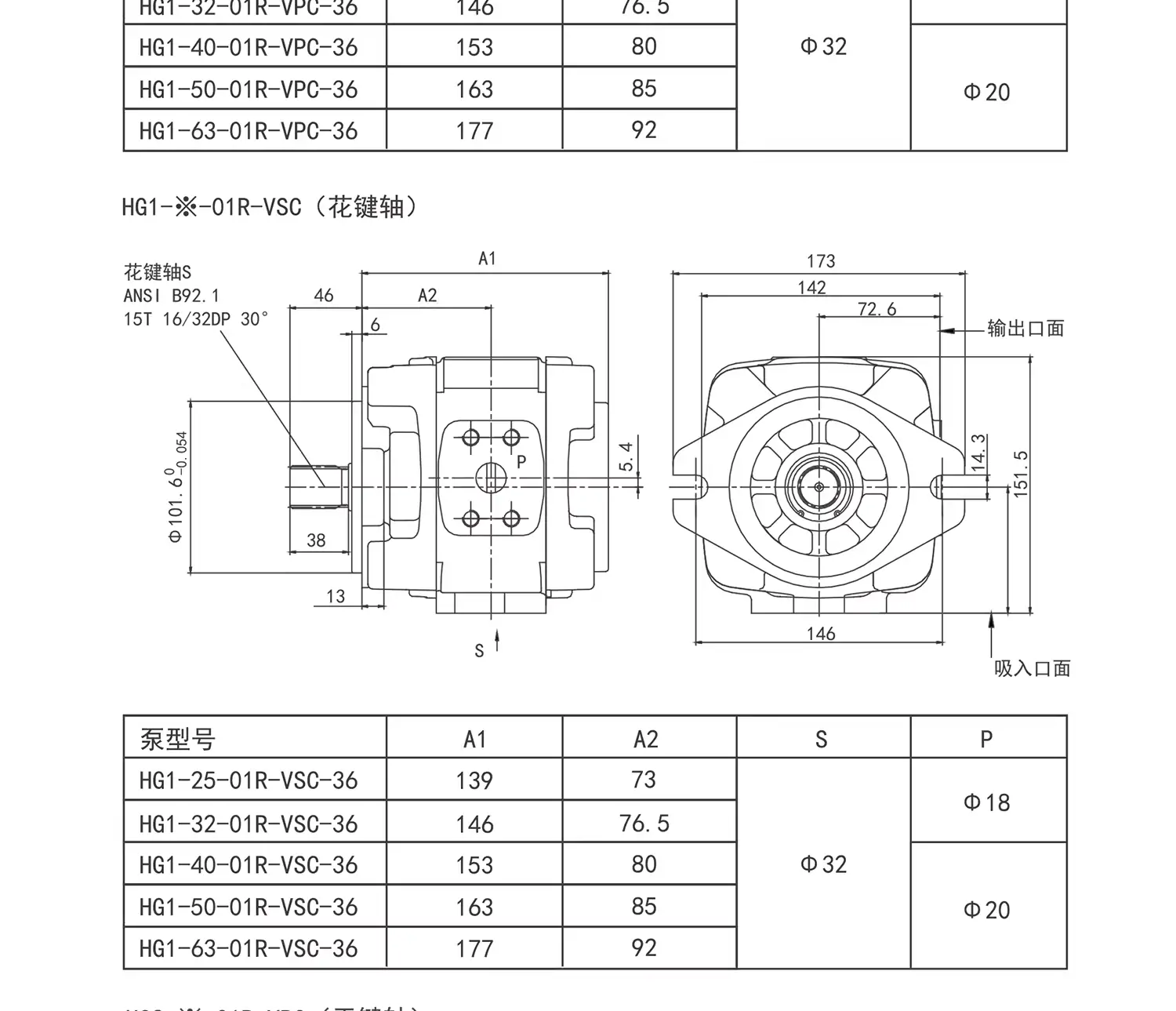

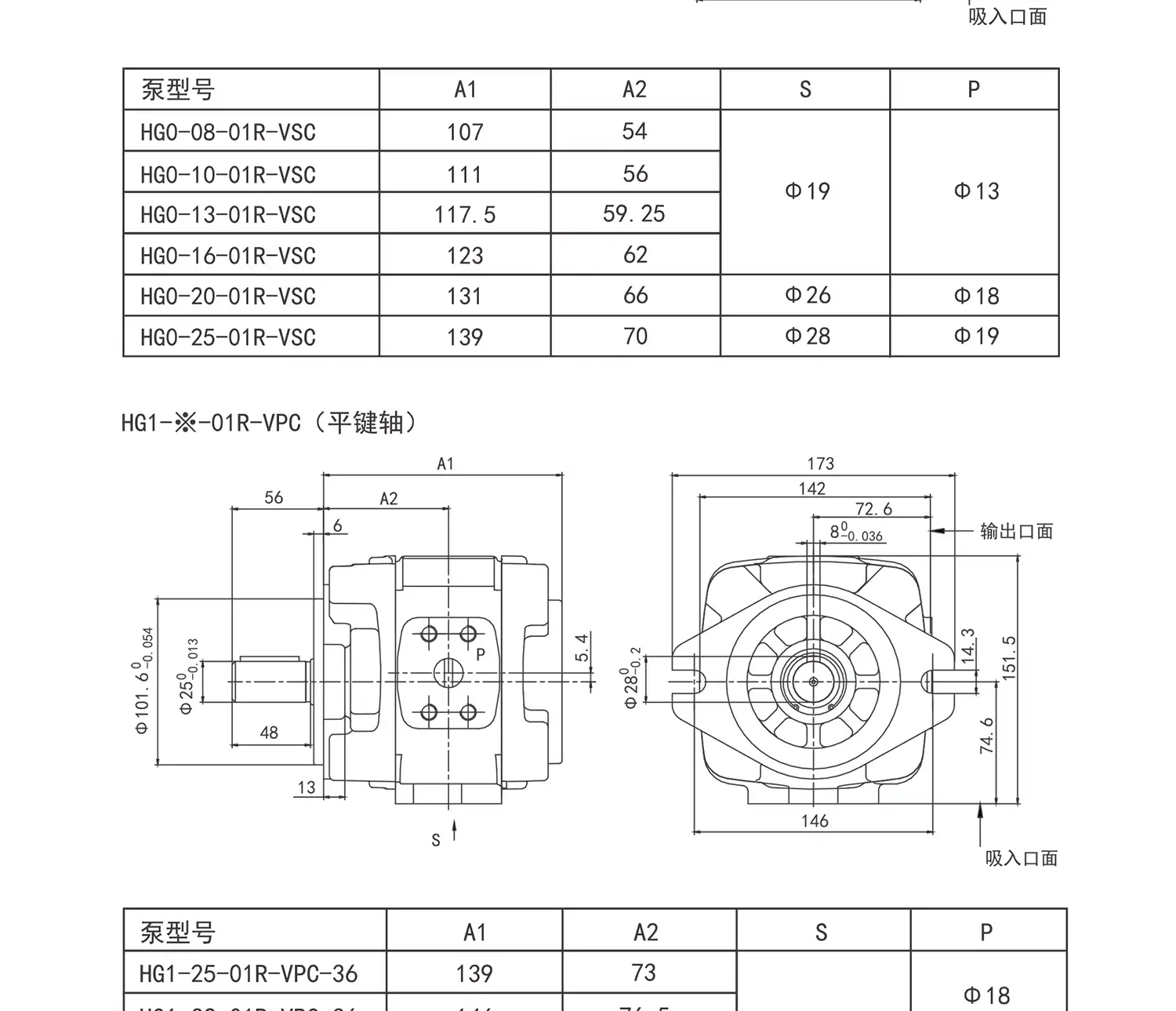

七、安装与尺寸（参考）

• A1（总长）：139 mm
• A2（法兰到轴端）：73 mm
• 轴径（VPC）：φ20 mm
• 法兰：SAE 3000

八、选型要点

• 排量：按流量 Q = 排量 × 转速 ÷ 1000
• 压力：系统额定压力 ≤ 31.5 MPa
• 转速：伺服系统常用 300~1500 rpm
• 轴伸：VPC（平键）通用；VSC（花键）高负载
• 总结：HG1-25 是25 cc 级高压内啮合泵，低噪、高效、耐污染，是伺服液压系统的主流选择。
