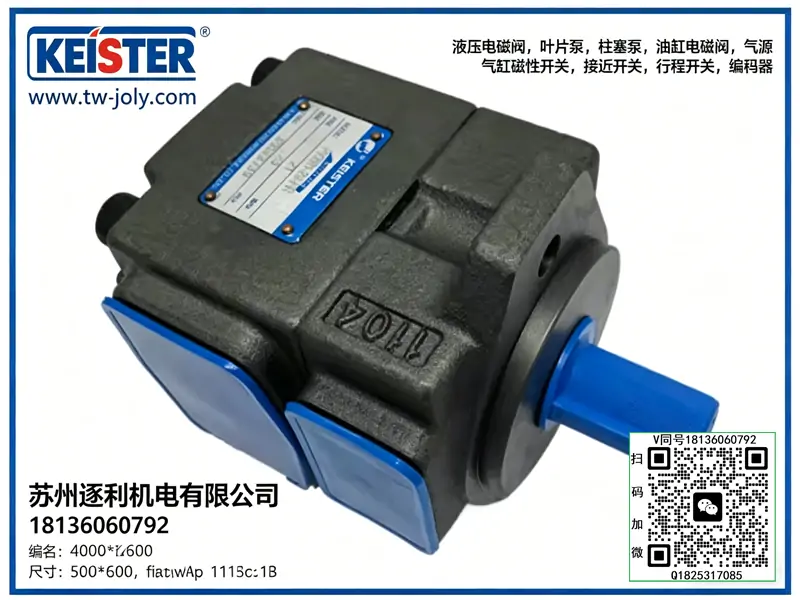

PV2R12-23 是双联定量叶片泵，由 PV2R1（前泵/小泵） 与 PV2R2（后泵/大泵） 组合而成，型号中 23 指前泵（PV2R1）排量为23 cc/rev。

一、型号完整解析（标准格式：PV2R12-23-XX-F-RAAA-40）

• PV2R12：双联泵系列（前泵=PV2R1，后泵=PV2R2）
• 23：前泵（轴侧）排量 — 23.5 cm³/rev
• XX：后泵排量（常见：26, 33, 41, 47, 53, 59, 65）
• F：安装形式 — 法兰安装（标准）
• R：旋转方向 — 顺时针（从轴端看）
• AAA：油口方向（前泵出油/后泵出油/吸油，均为向上A）
• 40：设计号

二、核心技术参数（PV2R12-23）

1. 排量与压力

• 前泵（PV2R1-23）：排量：23.5 mL/r额定压力：21 MPa (210 bar)最高压力：23 MPa (230 bar)
• 后泵（PV2R2）：排量：26~65 mL/r（依型号后缀）额定压力：21 MPa (210 bar)
• 2. 转速与流量（参考）
• 推荐转速：600 ~ 1800 rpm
• 最高转速：2200 rpm
• 1500 rpm 时前泵流量：≈ 35.3 L/min
• 3. 性能特点
• 双联双油路：一轴驱动，两个独立出油口，可同时供两个回路
• 低噪音：高次方定子曲线，叶片运动平稳，冲击小
• 高效率：液压平衡侧板，容积效率 ≥ 90%
• 高可靠性：组件化结构，维修、互换便捷
• 适用介质：矿物液压油（VG32~VG46）

三、结构与工作原理

• 结构：双泵芯串联、共轴、共壳体、单吸油口、双出油口
• 原理：双转子旋转，叶片在离心力与压力油作用下紧贴定子，容积变化实现吸排油

四、典型应用

• 注塑机：合模、射胶、顶针双回路
• 压铸机：高压锁模与顶出系统
• 液压机：主缸与顶出缸独立控制
• 机床：磨床、铣床液压系统
• 工程机械：需双流量、双压力的节能系统

五、同系列常见组合

• PV2R12-23-26
• PV2R12-23-33
• PV2R12-23-41
• PV2R12-23-47
• PV2R12-23-53

本文由苏州逐利机电整理发布，如需转载请浏览来源及出处，原文地址：http://www.tw-joly.com/yyyb/747.html
