日本住友齿轮泵SUMITOMO注塑机伺服内啮合齿轮泵QT52-50F-BP-Z

QT22系列齿轮泵

QT22-4-A，QT22-5-A，QT22-6.3-A，QT22-8-A，QT22-4F-A，QT22-5F-A，QT22-6.3F-A，QT22-8F-A

QT23系列齿轮泵

QT23-4-A，QT23-5-A，QT23-6.3-A，QT23-8-A，QT23-4F-A，QT23-5F-A，QT23-6.3F-A，QT23-8F-A

QT31系列齿轮泵

QT31-20-A，QT31-25-A，QT31-31.5-A，QT31-20F-A，QT31-25F-A，QT31-31.5F-A

QT32系列齿轮泵

QT32-10-A，QT32-12.5-A，QT32-16-A，QT32-10F-A，QT32-12.5F-A，QT32-16F-A

QT33系列齿轮泵

QT33-10-A QT33-12.5-A，QT33-16-A，QT33-10F-A，QT33-12.5F-A，QT33-16F-A

QT41系列齿轮泵

QT41-40-A，QT41-50-A，QT41-63-A，QT41-40F-A，QT41-50F-A，QT41-63F-A，QT41-40-AF，QT41-50-AF，QT41-63-AF

QT42系列齿轮泵

QT42-20-A，QT42-25-A，QT42-31.5-A，QT42-20F-A，QT42-25F-A，QT42-31.5F-A，QT42-20-AF，QT42-25-AF，QT42-31.5-AF

QT43系列齿轮泵

QT43-20-A，QT43-25-A，QT43-31.5-A，QT43-20F-A，QT43-25F-A，QT43-31.5F-A，QT43-20-AF，QT43-25-AF QT43-31.5-AF

QT51系列齿轮泵

QT51-80-A，QT51-100-A，QT51-125-A，QT51-80F-A，QT51-100F-A，QT51-125F-A，QT51-80-BP-Z，QT51-100-BP-Z，QT51-125-BP-Z，QT51-80F-BP-Z，QT51-100F-BP-Z，QT51-125F-BP-Z，QT51-80-AF，QT51-100-AF，QT51-125-AF，QT51-80-S1010-A，QT51-100-S1010-A，QT51-125-S1010-A

QT52系列齿轮泵

QT52-40-A，QT52-50-A，QT52-63-A，QT52-40F-A，QT52-50F-A，QT52-63F-A，QT52-40-BP-Z，QT52-50-BP-Z，QT52-63-BP-Z，QT52-40F-BP-Z，QT52-50F-BP-Z，QT52-63F-BP-Z，QT52-40-AF QT52-50-AF，QT52-63-AF，QT52-40-S1010-A，QT52-50-S1010-A，QT52-63-S1010-A

QT53系列齿轮泵

QT53-40-A，QT53-50-A，QT53-63-A，QT53-40F-A，QT53-50F-A，QT53-63F-A，QT53-40-BP-Z，QT53-50-BP-Z，QT53-63-BP-Z，QT53-40F-BP-Z，QT53-50F-BP-Z，QT53-63F-BP-Z，QT53-40-AF，QT53-50-AF，QT53-63-AF，QT53-40-S1010-A，QT53-50-S1010-A，QT53-63-S1010-A

QT61系列齿轮泵

QT61-160-A，QT61-200-A，QT61-250-A，QT61-160F-A，QT61-200F-A，QT61-250F-A，QT61-60-BP-Z，QT61-200-BP-Z，QT61-250-BP-Z QT61-60F-BP-Z，QT61-200F-BP-Z，QT61-250F-BP-Z，QT61-160-S1010-A，QT61-200-S1010-A，QT61-250-S1010-A

QT62系列齿轮泵

QT62-80-A，QT62-100-A，QT62-125-A，QT62-80F-A，QT62-100F-A，QT62-125F-A，QT62-80-BP-Z，QT62-100-BP-Z，QT62-125-BP-Z，QT62-80F-BP-Z，QT62-100F-BP-Z，QT62-125F-BP-Z，QT62-80-S1010-A，QT62-100-S1010-A，QT62-125-S1010-A

QT63系列齿轮泵

QT63-80-A，QT63-100-A，QT63-125-A，QT63-80F-A，QT63-100F-A，QT63-125F-A，QT63-80-BP-Z，QT63-100-BP-Z，QT63-125-BP-Z，QT63-80F-BP-Z，QT63-100F-BP-Z

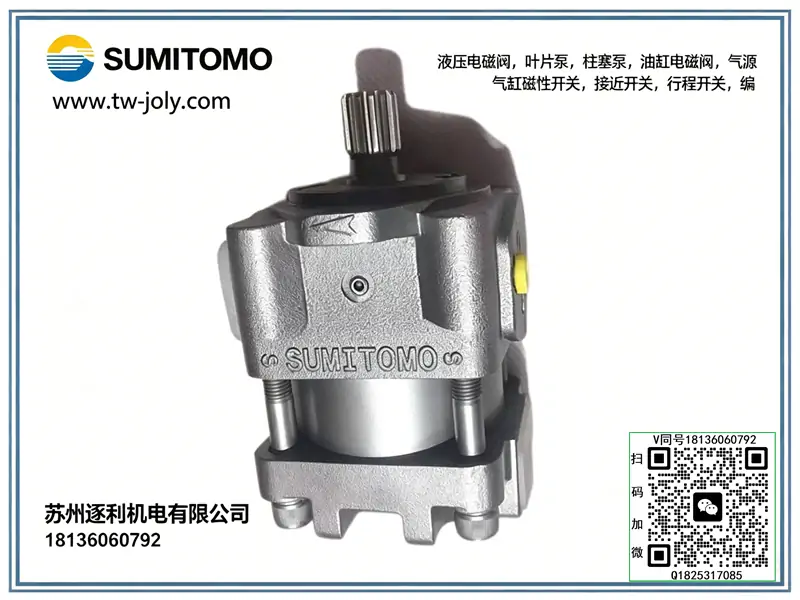

这是日本住友 SUMITOMO 单联内啮合齿轮泵，中压静音型，注塑机、液压站最常用型号之一。

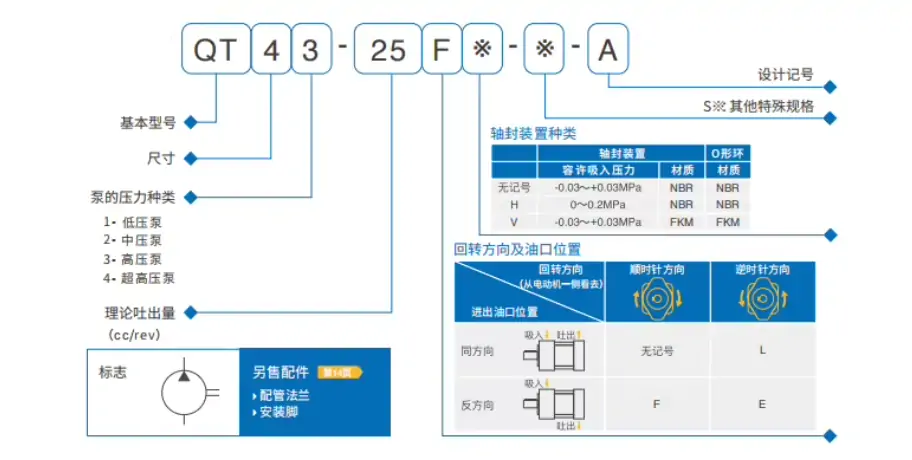

一、型号含义逐段拆解

QT52 - 50 - F - BP - Z

1. QT52QT：住友内啮合齿轮泵系列5：中压系列（额定压力 16MPa）2：结构规格代号
2. 50
3. 理论排量：50 mL/rev
4. F
5. 安装形式：法兰安装
6. BP
7. 轴端密封：高压双唇油封
8. 耐背压、不易漏油，比普通轴封更耐用
9. Z
10. 工厂定制规格
11. 一般指：进出油口方向、旋转方向、轴伸等按设备厂定制

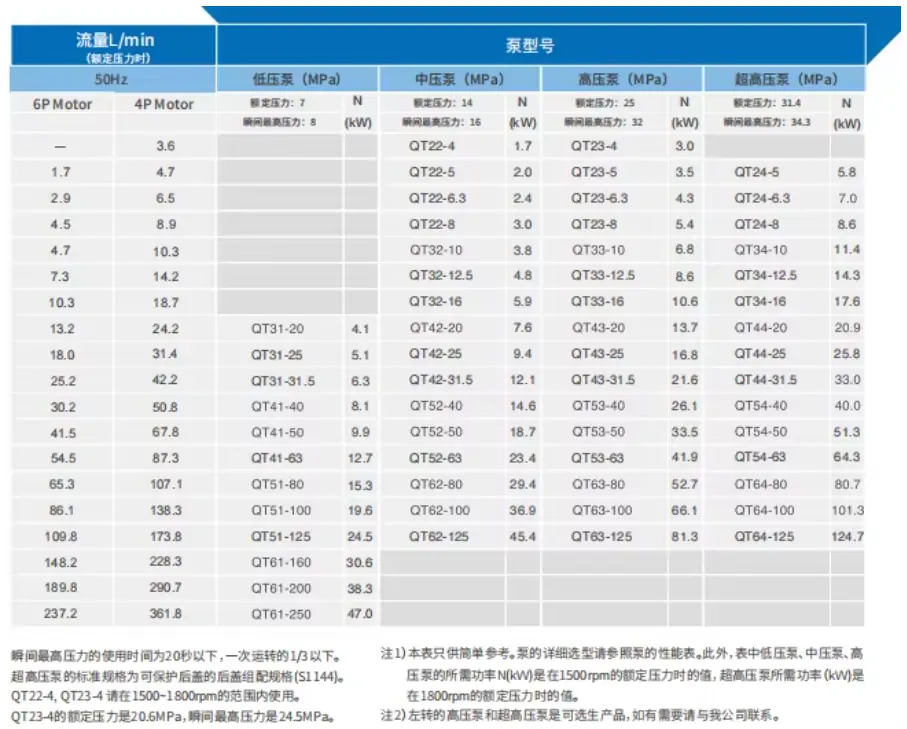

二、核心技术参数

三、性能特点

• 内啮合齿轮，超低噪音、极低压力脉动
• 轴向压力自动补偿，效率高、磨损小、寿命长
• 自吸性能好
• BP 轴封适合有回油背压的工况
• 多用于注塑机、压铸机、液压机、机床液压站

四、常用匹配电机

• 1450rpm 工况：11kW 或 15kW 电机

五、同系列常见型号

• QT52-40F-BP-Z
• QT52-50F-BP-Z（本型号）
• QT52-63F-BP-Z
