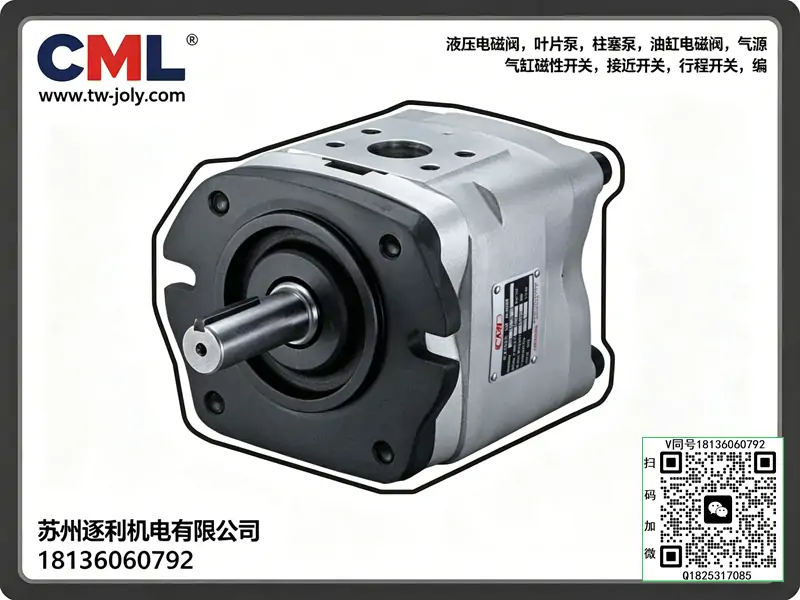

IGH 齿轮泵是台湾 CML 全懋的高压内啮合齿轮泵（德国 Eckerle 技术授权），主打30MPa 级超高压、超低噪音、极低脉动，定位高于你之前问的 EGC/DEGB 外啮合泵，常用于折弯机、剪板机、压机、冲床、液静压系统。

一、型号含义（以 IGH-4E-32-R 为例）

• IGH：系列代号（I = 内啮合，G = 齿轮，H = 高压）
• 4：尺寸系列（2/3/4/5 号，越大排量越高）
• E/F：安装法兰
• 32：公称排量（cc/rev）
• R/L：旋转方向（轴端视）
• S：后缀（多联泵副泵）

二、核心结构（内啮合 + 月牙块）

• 主动外齿轮 + 从动内齿轮：偏心啮合，月牙块分隔吸压油腔
• 径向 / 轴向压力补偿：浮动侧板、浮动轴承，自动补偿间隙
• 高强度泵体：球墨铸铁 / 铝合金，耐 30MPa 冲击
• 高精度轴承：长寿命、高径向承载

三、工作原理

1. 旋转→外齿与内齿脱开→吸油腔容积增大→吸油
2. 齿间带油→经月牙块→进入啮合区
3. 啮合→容积减小→高压排油
4. 双容积腔连续作用→超低脉动、超静音

四、核心参数（CML 标准）

表格

五、关键优势（碾压外啮合泵）

1. 超高压：25MPa 持续、30MPa 峰值，接近柱塞泵水平
2. 极静音：内啮合 + 低脉动，比 EGC 低 5～8dB (A)
3. 超低脉动：流量波动 <±1%，适配精密静压、伺服系统
4. 高效率：容积效率≥94%，总效率≥88%
5. 强自吸：可吸高粘度油（VG68），允许高吸油阻力
6. 多联组合：可串联 2～3 联，实现高低压双系统
7. 长寿命：压力补偿设计，磨损小、寿命长

六、与 CML 其他齿轮泵对比

表格

七、典型应用场景

• 钣金机械：折弯机、剪板机、冲床（保压稳、噪音低）
• 液压机：锻压、挤压、粉末成型（高压、长寿命）
• 液静压导轨 / 主轴：超低脉动、高稳定性
• 多回路系统：串联多泵，节省电机与成本
• 伺服液压站：配合伺服电机，节能精准

八、选型要点

1. 排量：按系统流量 ×1.1 余量
2. 压力：工作压力≤25MPa
3. 法兰：E（公制）/F（英制）匹配阀组 / 电机
4. 多联：需高低压 / 多回路时选串联（IGH-...-S）

九、总结

IGH 是 CML 顶级高压内啮合齿轮泵，30MPa、超静音、超低脉动、高效率、可多联，完美替代中高压柱塞泵与外啮合齿轮泵，是高端机床、精密液压、静压系统的理想动力源，与 WH42 阀、MBR 叠加阀高度兼容。
