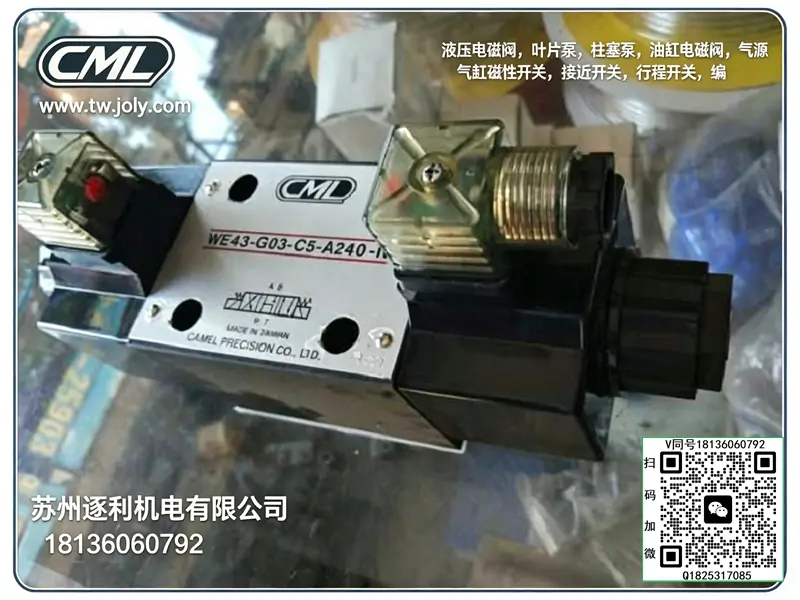

全懋WE42-G03-B11B-A240 CML裁断机电磁阀WE43-G03-C5-A240-N C11

CML-11 ，CML高压齿轮泵

DEGB-22-L，DEGB-22-R，DEGB-26-L，DEGB-26-R

DHG-04-B11B-A220-N，DHG-04-B11B-D24-N，DHG-04-B2-A220-N，DHG-04-B2A-A220-N，DHG-04-B2A-D24-N，DHG-04-B2B-A220-N，DHG-04-B2B-D24-N，DHG-04-B2BS-A220-N，DHG-04-B2BS-D24-N，DHG-04-B2-D24-N，DHG-04-B3-A220-N，DHG-04-B3A-A220-N，DHG-04-B3A-D24-N，DHG-04-B3B-A220-N，DHG-04-B3B-D24-N，DHG-04-B3BS-A220-N，DHG-04-B3BS-D24-N，DHG-04-B3-D24-N，DHG-04-B4B-A220-N，DHG-04-B4B-D24-N，DHG-04-B8-A220-N，DHG-04-B8-D24-N，DHG-04-C10-A220-N，DHG-04-C10-D24-N，DHG-04-C11-A220-N，DHG-04-C11-D24-N，DHG-04-C12-A220-N，DHG-04-C12-D24-N，DHG-04-C2-A220-N，DHG-04-C2-D24-N，DHG-04-C3-A220-N，DHG-04-C3-D24-N，DHG-04-C4-A220-N，DHG-04-C4-D24-N，DHG-04-C5-A220-N，DHG-04-C5-D24-N，DHG-04-C60-A220-N，DHG-04-C60-D24-N，DHG-04-C7-A220-N，DHG-04-C7-D24-N，DHG-04-C8-A220-N，DHG-04-C8-D24-N，DHG-04-C9-A220-N，DHG-04-C9-D24-N，DHG-04-D2-A220-N，DHG-04-D2-D24-N，DHG-04-D3-A220-N，DHG-04-D3-D24-N

EG4-26，EG4-26-16，EGA-1.2-L，EGA-1.2-R，EGA-1.7-L，EGA-1.7-R，EGA-2.2-L，EGA-2.2-R，EGA-2.6-L，EGA-2.6-R，EGA-3.2-L，EGA-3.2-R，EGA-3.8-L，EGA-3.8-R，EGA-4.3-L，EGA-4.3-R，EGA-4.3-R，EGA-6.2-L，EGA-6.2-R，EGA-7.8-L，EGA-7.8-R

EGB-11-L，EGB-11-R，EGB-14-L，EGB-14-R，EGB-16-L，EGB-16-R，EGB-19-L，EGB-19-R，EGB-6-L，EGB-6-R，EGB-8-L，EGB-8-R

IGC-4F-20-L-20，IGC-4F-25-L-20，IGC-4F-25-R-20，IGC-4F-32-L-20，IGC-4F-32-R-20，IGC-5F-100-L-20，IGC-5F-100-R-20，IGC-5F-125-L-20，IGC-5F-125-R-20，IGC-5F-40-L-20，IGC-5F-40-R-20，IGC-5F-50-L-20，IGC-5F-50-R-20，IGC-5F-64-L-20，IGC-5F-64-R-20，IGC-6F-80-L-20，IGC-6F-80-R-20

IGF-4-25 ，IGF-4-25/32

IGH-21-8-R，IGH-2E-3.5-R，IGH-2E-3.5-R，IGH-2E-5-R，IGH-2E-5-R，IGH-2E-6.5-R，IGH-2E-6.5-R，IGH-2E-8-R，IGH-2E-8-R，IGH-2F-3.5-R，IGH-2F-3.5R-20，IGH-2F-5-R，IGH-2F-6.5-R，IGH-2F-8-R，IGH-2L，IGH-3E-10，IGH-3E-10-R，IGH-3E-13-R，IGH-3E-13-R，IGH-3E-16-R，IGH-3E-16-R，IGH-3F-10-20，IGH-3F-10-R，IGH-3F-10-R，IGH-3F-10-R，IGH-3F-13-R，IGH-3F-13-R，IGH-3F-13-R，IGH-3F-16-R，IGH-3F-16-R，IGH-3F-16-R，IGH-4E-20-R，IGH-4E-20-R，IGH-4E-25-R，IGH-4E-25-R，IGH-4E-32-R，IGH-4E-32-R，IGH-4F-20-20，IGH-4F-20-R，IGH-4F-20-R，IGH-4F-25，IGH-4F-25-R，IGH-4F-25-R，IGH-4F-32-R，IGH-4F-32-R，IGH-5E-40-R，IGH-5E-40-R，IGH-5E-50，IGH-5E-50-R，IGH-5E-64-R，IGH-5E-64-R，IGH-5F-40，IGH-5F-40-R，IGH-5F-40-R，IGH-5F-50-R，IGH-5F-50-R，IGH-5F-64-R，IGH-5F-64-R，IGH-6F-100-R，IGH-6F-125.IGC-4F-20-R-20，IGH-6F-80-R

IGM-2E-3.5-R，IGM-2E-5-R，IGM-2E-6.5-R，IGM-2E-8-R，IGM-2F-3.5-R，IGM-2F-3.5R-20，IGM-2F-5-R，IGM-2F-6.5-R，IGM-2F-8-R，IGM-3E-10-R，IGM-3E-13-R，IGM-3E-16-R，IGM-3F-10-20，IGM-4-25，IGM-4E-20-R，IGM-4E-25-R，IGM-4E-32-R，IGM-4F-20-20，IGM-4F-20-R，IGM-4F-25-R，IGM-4F-32-R，IGM-5E-40-R，IGM-5E-50-R，IGM-5E-64-R，IGM-5F-40，IGM-5F-40-R，IGM-5F-50-R，IGM-5F-64-R

VCM-40D-20，VCM-40D-20，VCM-40D-20，VCM-DF-12A/12A-10，VCM-DF-12B/12B-10，VCM-DF-12C/12C-10，VCM-DF-12D/12D-10，VCM-DF20-20B-10，VCM-DF20-20D-10，VCM-DF-20A/20A-10，VCM-DF-20B/20B-10，VCM-DF-20C/20C-10，VCM-DF-20D/20D-10，VCM-DF2-OC-12A-10，VCM-DF30-30B-10，VCM-DF-30A/30A-10，VCM-DF-30B/30B-10，VCM-DF-30C/30C-10，VCM-DF-30D/30D-10，VCM-DF-30D-30D-10，VCM-DF40-40D-10，VCM-DF-40A/40A-10，VCM-DF-40B/40B-10，VCM-DF-40C/40C-10，VCM-DF-40D/40D-10，VCM-DFOC-40C-1，VCM-SF-12A-10，VCM-SF-12A-10，VCM-SF-12A-10，VCM-SF-12A-10，VCM-SF-12B-10，VCM-SF-12B-10，VCM-SF-12B-10，VCM-SF-12B-10，VCM-SF-12C-10，VCM-SF-12C-10，VCM-SF-12C-10，VCM-SF-12C-10，VCM-SF-12D-10，VCM-SF-12D-10，VCM-SF-12D-10，VCM-SF-12D-10，VCM-SF-15B-10，VCM-SF-20A-10，VCM-SF-20A-10，VCM-SF-20A-10，VCM-SF-20A-10，VCM-SF-20B-10，VCM-SF-20B-10，VCM-SF-20B-10，VCM-SF-20B-10，VCM-SF-20B-10，VCM-SF-20C-10，VCM-SF-20C-10，VCM-SF-20C-10，VCM-SF-20C-10，VCM-SF-20D-10，VCM-SF-20D-10，VCM-SF-20D-10，VCM-SF-20D-10，VCM-SF-20D-10，VCM-SF-20D-10，VCM-SF-30A-20，VCM-SF-30A-20，VCM-SF-30A-20，VCM-SF-30A-20，VCM-SF-30B-10，VCM-SF-30B-20，VCM-SF-30B-20，VCM-SF-30B-20，VCM-SF-30B-20，VCM-SF-30C-10，VCM-SF-30C-20，VCM-SF-30C-20，VCM-SF-30C-20，VCM-SF-30D-10，VCM-SF-30D-20，VCM-SF-30D-20，VCM-SF-30D-20，VCM-SF-40A-10，VCM-SF-40A-20，VCM-SF-40A-20，VCM-SF-40A-20，VCM-SF-40B-10，VCM-SF-40B-20，VCM-SF-40B-20，VCM-SF-40B-20，VCM-SF-40B-20，VCM-SF-40B-20，VCM-SF-40C-10，VCM-SF-40C-20，VCM-SF-40C-20，VCM-SF-40C-20，VCM-SF-40D-10，VCM-SFC-15B-10，VCM-SFC-15D-10，VCM-SFC-20B-10，VCM-SFC-20D-10，VCM-SFC-30B-10，VCM-SFC-30D-10，VCM-SFC-40B-10，VCM-SFC-40D-10，VCM-SFII-20C-10，VCM-SFII-20D-10，VCM-SFII-30C-20，VCM-SFII-30D-20，VCM-SFII-40C-20，VCM-SM-30-A-20，VCM-SM-30-A-20，VCM-SM-30-B-20，VCM-SM-30-B-20，VCM-SM-30-C-20，VCM-SM-30-C-20，VCM-SM-30D-20，VCM-SM-30-D-20，VCM-SM-30-D-20，VCM-SM-40-A-20，VCM-SM-40-A-20，VCM-SM-40-B-20，VCM-SM-40-B-20，VCM-SM-40-C-20，VCM-SM-40-C-20，VCM-SM-40D-20，VCM-SM-40-D-20，VCM-SM-40-D-20

WH42 换向阀是台湾 CML（全懋精机）WH 系列的大流量电磁换向阀，为4 孔 2 位（4/2） 滑阀结构，主打高压、大流量、低流阻，广泛用于机床、塑机、液压站等中高压液压系统。

一、型号含义（WH42-G02-B2-A220-N）

• WH：系列代号（大流量电磁换向阀）
• 42：4 孔 2 位（4/2）换向功能
• G02/G03：通径规格
• B2/C2：滑阀中位机能（B2：P→A、B→T；C2：P→B、A→T）
• A220/A110/A24：线圈电压（AC220V/AC110V/DC24V）
• N：接线形式（DIN 插头式）

二、核心结构

• 阀体：高强度铸铁，双流道流道设计，压力损失小
• 阀芯：精密研磨，硬化处理，配合间隙小、内泄低
• 电磁铁：湿式电磁铁，寿命长、噪音低、切换灵敏
• 弹簧：复位稳定，换向平顺
• 密封：高压油封，防泄漏、耐油、耐温

三、工作原理（4/2 二位四通）

1. 断电初始位：阀芯由弹簧定位，P→A、B→T（B2 型）
2. 通电换向：电磁铁吸合→阀芯移动→P→B、A→T
3. 断电复位：弹簧推阀芯回初始位，切换油路

• 特点：双位置、单电磁铁控制，结构简单、切换快、可靠性高

四、技术参数

表格

五、性能优势

• 大流量、低压损：双流道设计，通流能力强、效率高
• 切换灵敏、平稳：湿式电磁铁 + 优化弹簧，冲击小、噪音低
• 高压耐用：适配 210bar 中高压系统，寿命长
• 标准化：符合 CETOP、ISO、DIN 标准，互换性强
• 防护好：线圈防水防尘，适配恶劣工况

六、滑阀机能（常用）

• B2：P→A，B→T（常供 A 型）
• C2：P→B，A→T（常供 B 型）
• H：P→A、B，A、B→T（常开型）
• O：P、A、B、T 全封闭（保压型）

七、典型应用

• 机床：CNC、磨床、铣床、液压夹具
• 橡塑机械：注塑机、挤出机、压铸机
• 裁断 / 制鞋机：四柱裁断机、压底机
• 液压站、升降平台、工程机械
• 金属加工、木工机械

八、选型要点

1. 流量 → G02（≤63L/min）、G03（≤120L/min）
2. 压力 → 系统压力≤210 bar
3. 机能 → 按回路选 B2/C2/H/O
4. 电压 → DC24V（常用）、AC220V/110V
5. 安装：CETOP 标准底板，安装便捷

九、维护注意

• 油液清洁度 NAS≤8 级，定期换滤芯
• 避免进气、防止气蚀
• 检查线圈温度、接线牢固
• 阀芯卡滞时拆洗、更换密封
