VCM 叶片泵是台湾 CML（全懋精机）旗下的主流液压叶片泵系列，主要分为定量（1M/2M/3M）与变量（SF/SM/SFC）两大类型，以低噪音、高效率、运行平稳著称，广泛用于工业机床、塑机、制鞋机等中低压液压系统。

一、基本结构（双作用定量 / 变量）

核心组件：

• 转子：开径向槽，安装叶片，由电机驱动。
• 叶片：可在槽内滑动，离心力 + 油压作用下紧贴定子内壁。
• 定子：内腔为椭圆形（双作用），转子与定子同心。
• 配油盘：设吸油、压油窗口，控制油液进出。
• 泵体、端盖、轴封、轴承。

二、工作原理

1. 吸油：转子旋转→叶片甩出→密封腔容积变大→形成真空→从吸油口吸油。
2. 压油：转到短轴区→腔容积变小→油液受压→从压油口排出。
3. 双作用特性：转子每转 1 圈，完成2 次吸油 + 2 次压油，流量脉动小、运转更平稳。

• 定量型（VCM-1M/2M/3M）：排量固定，输出恒定流量。
• 变量型（VCM-SF/SM）：内置压力补偿阀，压力达设定值时自动减小排量，实现节能（流量随负载变）。

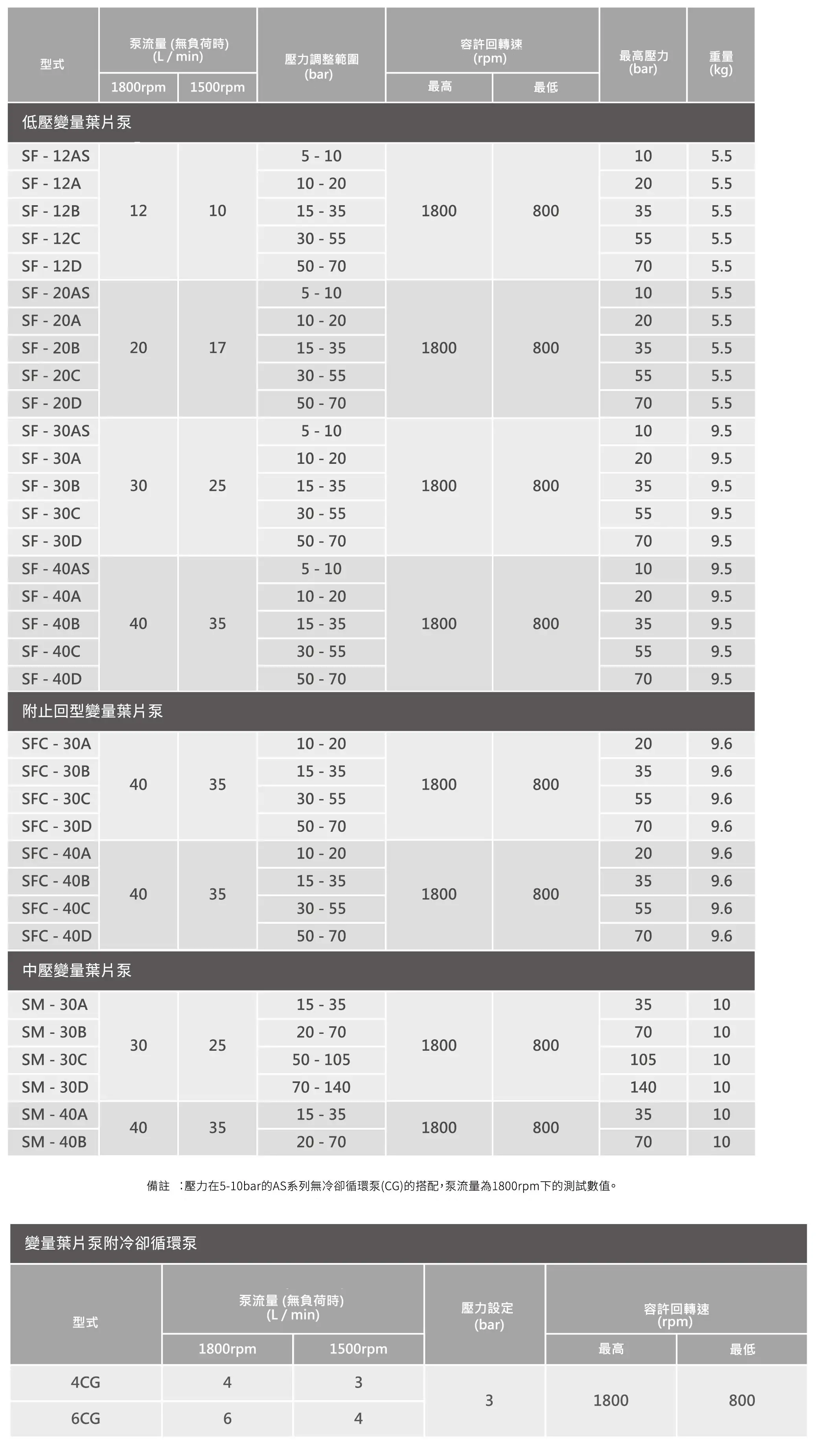

三、主要型号与参数（CML VCM 系列）

1. 定量叶片泵（VCM-1M/2M/3M）

• VCM-1M：小排量，6/8/10/12 cc/rev，最高 70 bar。
• VCM-2M：中排量，14/17/23/26 cc/rev，最高 70 bar。
• VCM-3M：大排量，33/39/47 cc/rev，最高 70 bar。
• 转速：1800 rpm（标准）。
• 旋转方向：R（右旋）、L（左旋）。
• 安装：F（法兰）。

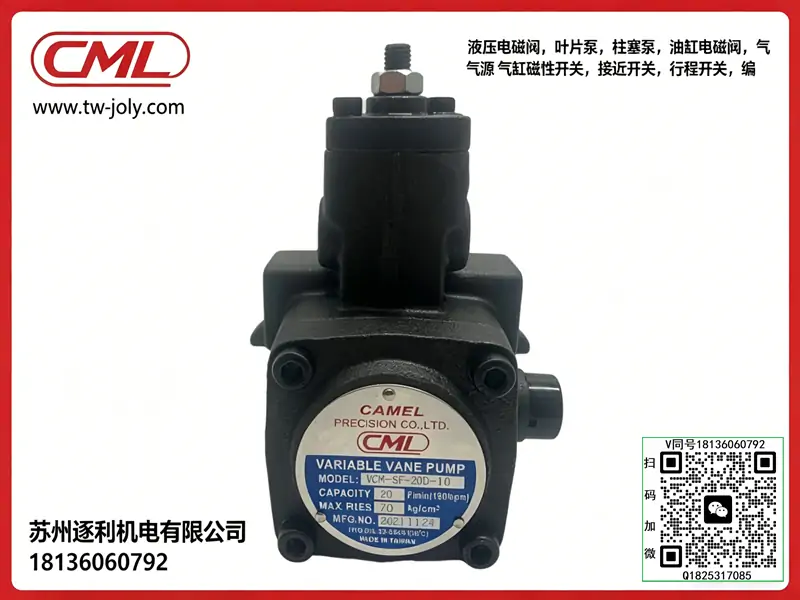

2. 变量叶片泵（VCM-SF/SM/SFC）

• 压力调节：5–70 bar。
• 流量范围：8–40 L/min（1800 rpm）。

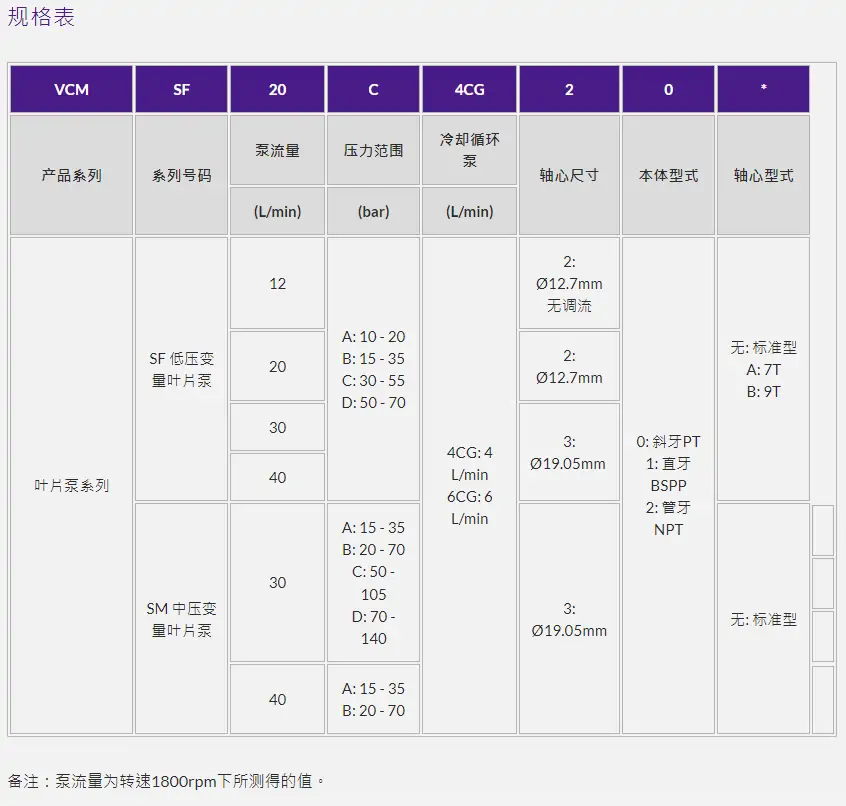

• 型号含义（例：VCM-SF-20B-10）

四、核心性能特点

• 低噪音、低振动：双作用 + 精密叶片，噪音 **≤70 dB**。
• 高效率：容积效率90%–95%。
• 运转平稳、流量均匀：脉动小。
• 节能（变量型）：高压时自动减流量，省电、油温低。
• 寿命长：耐磨材料 + 优化密封。
• 抗气蚀、不易发热。

五、典型应用

• 机床：CNC 车床 / 铣床、磨床、加工中心。
• 注塑机 / 压铸机。
• 制鞋机械（长期连续运行）。
• 液压站、自动化设备、专用机械。
• 木工机械、包装机械。

六、选型要点

1. 流量需求 → 选排量（1M/2M/3M 或 SF-12/20/30/40）。
2. 工作压力 → 不超70 bar。
3. 定量 / 变量
4. 旋转方向、安装法兰、油口方向。
5. 油品：建议ISO VG32/46抗磨液压油。

七、维护与注意

• 保持油液清洁（叶片泵对污染敏感）。
• 定期换油、换滤芯。
• 检查轴封、防止进气。
• 变量型：按系统需求正确设定压力。
