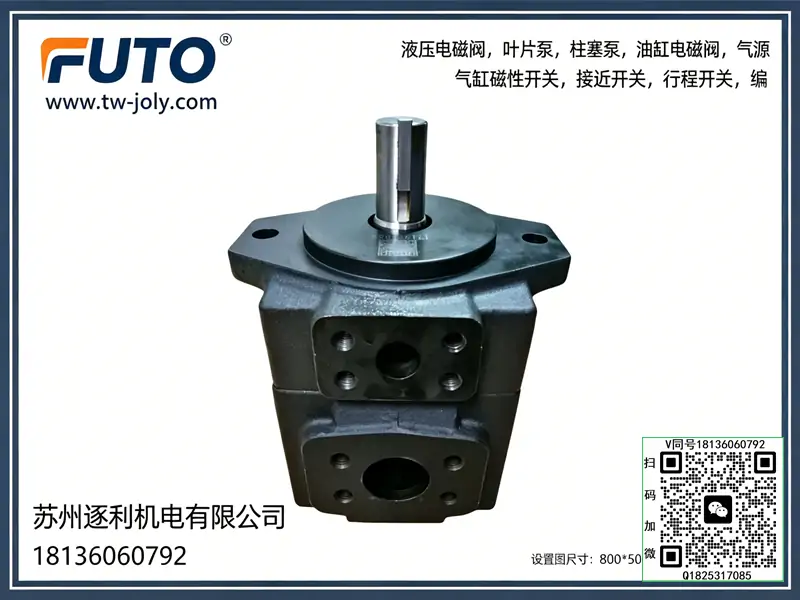

FUTO叶片泵PV2R1-14/17/19/23/25/28/31-FR低噪音油泵PV2R2

2026年04月03日液压油泵游览量：递增失败！

50T-07-FR大轴22.2，50T-07-FR小轴19.05，50T-12-FR大轴22.2，50T-12-FR小轴19.05

50T-14-FR大轴22.2，50T-14-FR小轴19.05，50T-17-FR大轴22.2，50T-17-FR小轴19.05

50T-20-FR大轴22.2，50T-20-FR小轴19.05，50T-23-FR大轴22.2，50T-23-FR小轴19.05

50T-26-FR大轴22.2，50T-26-FR小轴19.05，50T-30-FR大轴22.2，50T-30-FR小轴19.05

50T-36-FR大轴22.2，50T-36-FR小轴19.05，50T-39-FR大轴22.2，50T-39-FR小轴19.05

50T-43-FR大轴22.2，50T-43-FR小轴19.05

A100-FR04HBS/FR04HAS-A-60399/60366，A100-FR04HS-60，

A145-FR04HBS/FR04HAS-A-60366，A145-FR04HS-60

A16-F-R-01-B-K-32，A16-F-R-01-C/H/B-K-32，A16-F-R-01-C-K-32，A16-F-R-01-H-K-32

A22-F-R-01-B-K-32，A22-F-R-01-C-K-32，A22-F-R-01-H/B-K-32，A22-F-R-01-H-K-32

A37-F-R-01-B/C-K-32，A37-F-R-01-B-K-32，A37-F-R-01-C/H-K-32，A37-F-R-01-C-K-32

A37-F-R-01-H-K-32，A37-F-R-04-H-K-32393

A3H100-F(L)-R(L)，A3H145-F(L)-R(L)，A3H16-F(L)-R(L)，A3H180-F(L)-R(L)，A3H37-F(L)-R(L)

A3H56-F(L)-R(L)，A3H71-F(L)-R(L)

A3HG100-F(L)-R(L)，A3HG145-F(L)-R(L)，A3HG16-F(L)-R(L)，A3HG180-F(L)-R(L)，A3HG37-F(L)-R(L)

A3HG56-F(L)-R(L)，A3HG71-F(L)-R(L)

A45-F-R-04-H-K-32393，A56/A45/A37，A56-F-R-04-H-K-32393，A70-FR04HBS-A，A70-FR04HS-60

A70-FRO4HAS-A，A90-FR04HBS/FR04HAS-A-60366，A90-FR04HS-60

AR16-FR01B-20，AR16-FR01B-22，AR16-FR01BS-22，AR16-FR01C-20，AR16-FR01C-22

AR16-FR01CS-22，AR16-FRO1BS-2223

AR22-FR01B-20，AR22-FR01B-22，AR22-FR01BS-22，AR22-FR01C-20，AR22-FR01C-22，AR22-FR01CS-22

ARL1-12-FR01A-10，ARL1-12-FR01S-10，ARL1-16-FR01A-10，ARL1-16-FR01S-10，ARL1-6-FR01A-10

ARL1-6-FR01S-10，ARL1-8-FR01A-10，ARL1-8-FR01S-10

PV2R11/R12/R13/R14

PV2R1-10-F-RAA-43，PV2R1-12-F-RAA-43，PV2R1-14-F-RAA-43，PV2R1-17-F-RAA-43，PV2R1-19-F-RAA-43

PV2R12-10-26-F-REAA-42，PV2R12-10-41-F-REAA-42，PV2R12-10-47-F-REAA-42

PV2R12-10-53-F-REAA-42，PV2R12-10-59-F-REAA-42，PV2R12-10-65-F-REAA-42，PV2R12-10-75-F-REAA-42

PV2R12-14-33-F-REAA-4326，PV2R12-14-33-F-REAR-43，PV2R12-25-33，PV2R12-25-41，PV2R12-25-47

PV2R12-25-53，PV2R12-25-59，PV2R12-25-65，PV2R12-25-75，PV2R12-28-33，PV2R12-28-41，PV2R12-28-47

PV2R12-28-53，PV2R12-28-59，PV2R12-28-65，PV2R12-28-75，PV2R1-23-F-RAA-43，PV2R1-25-F-RAA-43

PV2R12-6-26-F-REAA-42，PV2R12-6-33-F-REAA-42，PV2R12-6-41-F-REAA-42，PV2R12-6-47-F-REAA-42

PV2R12-6-53-F-REAA-42，PV2R12-6-59-F-REAA-42，PV2R12-6-65-F-REAA-42，PV2R12-6-75-F-REAA-42

PV2R12-8-26-F-REAA-42，PV2R12-8-41-F-REAA-42，PV2R12-8-53-F-REAA-42，PV2R12-8-59-F-REAA-42

PV2R12-8-65-F-REAA-42，PV2R12-8-75-F-REAA-42，PV2R1-28-F-RAA-43

PV2R13-10-76-L-LRAL-43，PV2R13-10-76-L-RAAA-40，PV2R13-12-76-L-RAAA-40

PV2R13-14-76-L-RAAA-40，PV2R13-17-76-L-RAAA-40，PV2R13-19-76-L-RAAA-40

PV2R1-31-F-RAA-43

PV2R13-23-76-L-RAAA-40，PV2R13-25-76-L-RAAA-40，PV2R13-31-76-L-RAAA-40

PV2R13-6-76-L-RAAA-40，PV2R13-8-76-L-RAAA-40

PV2R1-6-F-RAA-43，PV2R1-8-F-RAA-43

PV2R2-26-F-R，PV2R23/R24/R33/R34，PV2R2-33-F-R

PV2R23-47-94-F-REAA-41，PV2R23-53/66-F-REAA-41

PV2R2-41-F-R，PV2R2-47-F-R，PV2R2-53-F-R，PV2R2-59-F-R，PV2R2-65-F-R，PV2R2-75-F-R

PV2R34-116-237-F-REAA-31，PV2R34-116-237-F-RGAL-31，PV2R34-116-237-F-RHAR-31

PV2R34-52-184-F-RAAA-31

PV2R3-94-F-RAAA

PV2R4-200-F-RAA-30，PV2R4-200-F-RAB-30，PV2R4-200-F-RAL-30，PV2R4-200-F-RAR-30

PV2R4-237-F-RAB-30，PV2R4-237-F-RAL-30，PV2R4-237-F-RAR-30

PVR50FF-13-RAA-31，PVR50FF-20-RAA-31，PVR50FF-23-RAA-31，PVR50FF-26-RAA-31

PVR50FF-30-RAA-31，PVR50FF-36-RAA-31，PVR50FF-39-RAA-31

S-PV2R2/R3/R4/R12/R34，S-PV2R2-53-F-RAA-45

SVPF-12-20-20，SVPF-12-35-20，SVPF-12-55-20，SVPF-12-70-20

SVPF-15-20-20，SVPF-15-35-20，SVPF-15-55-20，SVPF-15-70-20

SVPF-20-20-20，SVPF-20-35-20，SVPF-20-55-20，SVPF-20-70-20

SVPF-30-20-20，SVPF-30-35-20，SVPF-30-55-20，SVPF-30-70-20

SVPF-40-20-20，SVPF-40-35-20，SVPF-40-55-20，SVPF-40-70-20

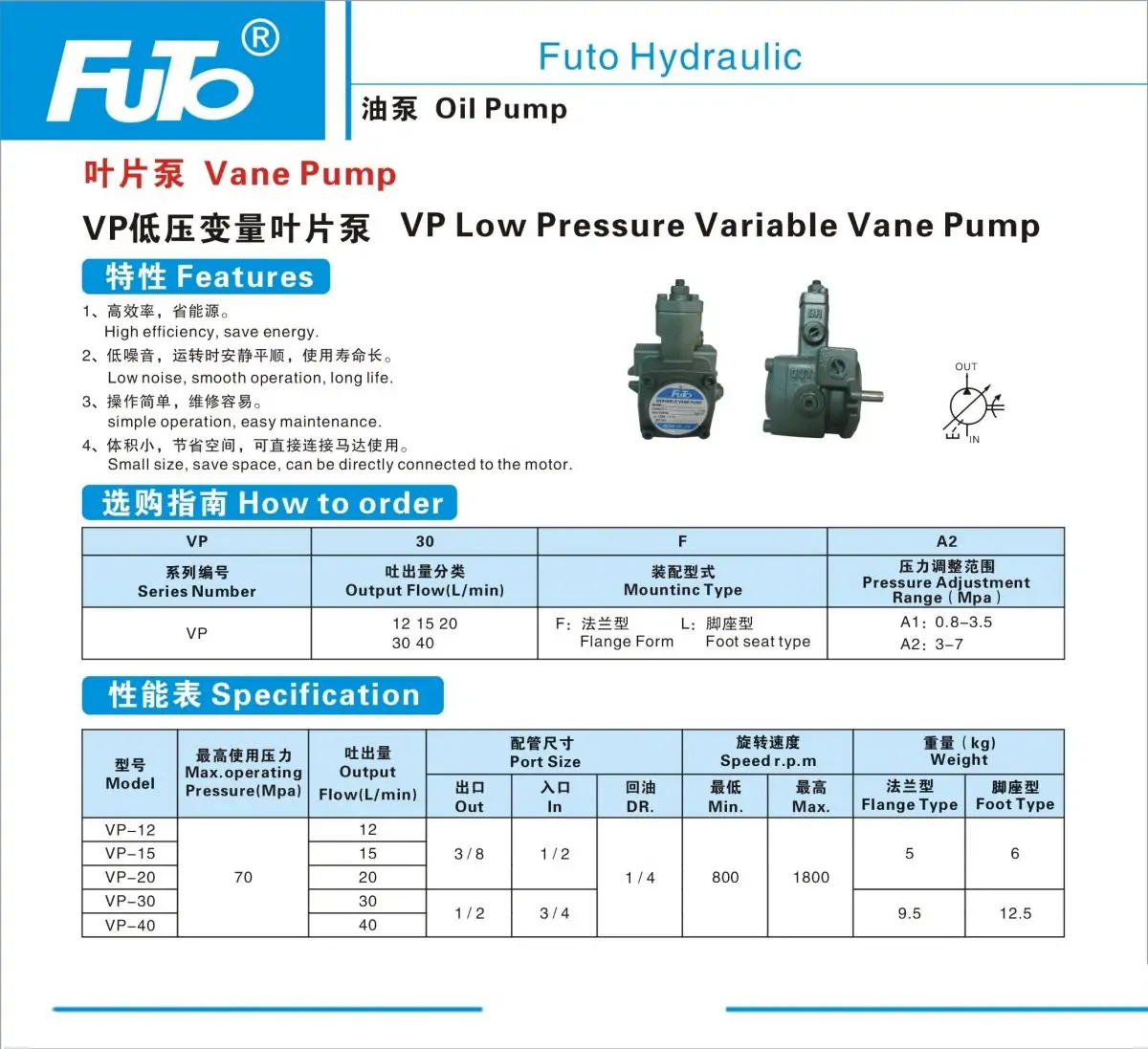

VP-08-FA3，VP-12-FA3，VP-15-FA3，VP-15-FA3（花键7齿），VP-15-FA3（花键9齿）

VP-20-FA3，VP-20-FA3（花键7齿），VP-20-FA3（花键9齿），VP-30-FA3

VP-30-FA3（花键9齿），VP-40-FA3，VP-40-FA3（花键9齿）

VPSM-PSFO-16AR-20，VPSM-PSFO-9BR-20

DG-01 DG-02 DT-01 DT-02 BG-03 BG-06 BG-10

BT-04 BT-06 BT-10

BG/BT-03/06/10 BT-03 BT-04 BT-06 BT-10

BSG-03/06/10 BSG-2P/BST-2P-03/06/10

BSG-03 BSG-06 BSG-10 BSG-03-*-2P BSG-06-*-2P

SBG-03 SBG-06 SBSG-03 SBSG-06 SBSG-10 SBG-03/06/10 SBSG-03/06/10

SBG-03-B SBG-03-C SBG-03-H SBG-03-2H SBG-06-B SBG-06-C SBG-06-H SBG-06-2H SBG-06-H-K05

BST-03-2PN-B BST-03-2PN-C BST-03-2PN-H BST-03-2PN-2H BST-06-2PN-B BST-06-2PN-C

BST-06-2PN-H BST-06-2PN-2H BST-10-2PN-B BST-10-2PN-C BST-10-2PN-H BST-10-2PN-2H

H型压力控制阀、HC型压力控制阀

HG-03 HG-06 HG-10 HCG-03 HCG-06 HCG-10 HCT-06

HG/HT-03/06/10

减压阀、单向减压阀

RG-03 RG-06

RT-03 RT-03/04/06/10

RCT-03 RCT-03 RCT-06 RCT-10 RCT-03/06/10

RCG-03/06/10 RCG-03 RCG-06 RG-03/06/10

液控单向阀

CPDG-03 CPDG-06 CPDG-10

CPDT-03 CPDT-06 CPDT-10

CPDF-10 CPDF-16

电液换向阀

DSHG-04 DSHG-04-AB DSHG-06

DSHG-06-AB

DSHG-10 DSHG-10-AB

DSHG-2B*-03/04/06/10 DSHG-3C*-03/04/06/10

顺序阀

HCG-03 HCG-06 HCG-10

HCG-03/06/10

HCT-03/04/06/10

DSG-01-2B2-D24，DSG-01-2D2-D24，DSG-01-3C2-A220-DL，DSG-01-3C2-A220-LW，

DSG-01-3C2-D24-DL，DSG-01-3C2-D24-LW，DSG-01-3C3-A220-DL，DSG-01-3C3-A220-LW，

DSG-01-3C3-D24-DL，DSG-01-3C3-D24-LW，DSG-01-3C4-A220-DL，DSG-01-3C4-A220-LW，

DSG-01-3C4-D24-DL，DSG-01-3C4-D24-LW，DSG-01-3C5-D24-DL，DSG-01-3C5-D24-LW，

DSG-01-3C6-A220-DL，DSG-01-3C6-A220-LW，DSG-01-3C6-D24-DL，DSG-01-3C6-D24-LW，

DSG-02-2B2-DL，DSG-02-2B2-DL-AC24，DSG-02-3C2-D24-DL，DSG-02-3C2-DL，DSG-02-3C3-DL，

DSG-02-3C4-DL，DSG-02-3C60-DL，DSG-02-3C60-DL-R220，DSG-03-2B2-DL，DSG-03-2B2-DL-A220，

DSG-03-2B2-DL-A220V，DSG-03-2B2-DL-D24，DSG-03-2B2-DL-D24V，DSG-03-2B2-LW-A220，

DSG-03-2B2-LW-D24，DSG-03-2B3-DL-A220，DSG-03-2B3-DL-D24，DSG-03-2B3-LW-A220，

DSG-03-2B3-LW-D24，DSG-03-2D2-DL-A220，DSG-03-2D2-DL-D24，DSG-03-2D2-LW-A220，

DSG-03-2D2-LW-D24，DSG-03-3C2-D24，DSG-03-3C2-DL，DSG-03-3C2-DL-A220，

DSG-03-3C2-DL-A220V，DSG-03-3C2-DL-D24，DSG-03-3C2-DL-D24V，DSG-03-3C2-LW-A220，

DSG-03-3C2-LW-D24，DSG-03-3C3-DL，DSG-03-3C3-DL-A220V，DSG-03-3C3-DL-D24V，

DSG-03-3C4-D24，DSG-03-3C4-DL，DSG-03-3C4-DL-A220，DSG-03-3C4-DL-A220V，

DSG-03-3C4-DL-D24，DSG-03-3C4-DL-D24V，DSG-03-3C4-LW-A220，DSG-03-3C4-LW-D24，

DSG-03-3C5-DL-A220V，DSG-03-3C5-DL-D24V，DSG-03-3C60-DL，DSG-03-3C60-DL-A220V，

DSG-03-3C60-DL-D24V，DSG-03-3C6-DL-A220，DSG-03-3C6-DL-A220V，DSG-03-3C6-DL-D24，

DSG-03-3C6-DL-D24V，DSG-03-3C6-LW-A220，DSG-03-3C6-LW-D24，DSG-G03-2B2-DL-AC220V，

DSG-G03-2B2-DL-DC24V，DSG-G03-2B3-DL-AC220V，DSG-G03-2B3-DL-DC24V，

DSG-G03-2B60-DL-AC220V，DSG-G03-2B60-DL-DC24V，DSG-G03-2B8-DL-AC220V，

DSG-G03-2B8-DL-DC24V，DSG-G03-3C2-DL-AC220V，DSG-G03-3C2-DL-DC24V，

DSG-G03-3C3-DL-AC220V，DSG-G03-3C3-DL-DC24V，DSG-G03-3C4-DL-AC220V，

DSG-G03-3C4-DL-DC24V，DSG-G03-3C60-DL-AC220V，DSG-G03-3C60-DL-DC24V

SW-G02-04-A220-50

MSA-01-X-50，MSA-01-Y-50，MSA-02-X-50，MSA-02-Y-50，MSA-03-X-50，MSA-03-Y-50，

MSA-04-X-50，MSA-06-X-50，

MSB-01-X-50，MSB-02-X-50，MSB-03-X-50，MSB-04-X-50，MSB-06-X-50，

MSW-01-X-50，MSW-01-Y-50，MSW-02-X-50，MSW-02-Y-50，MSW-03-X-50，MSW-03-Y-50，

MSW-04-X-50，MSW-06-X-50

★★★▼叠加式减压阀▼★★★

MRA-01-C-30，MRA-01-H-30，MRA-03-C-30，MRA-03-H-30，MRA-04-C-10，MRA-04-H-10，

MRA-06-C-30，MRA-06-H-30，

MRB-01-C-30，MRB-01-H-30，MRB-03-C-30，MRB-03-H-30，MRB-04-C-10，MRB-04-H-10，

MRB-06-C-30，MRB-06-H-30，

MRP-01-C-30，MRP-01-H-30，MRP-03-C-30，MRP-03-H-30，MRP-04-C-10，MRP-04-H-10，

MRP-06-C-30，MRP-06-H-30

★★★▼叠加式液控单向阀▼★★★

MPA-01-2-40，MPA-01-4-40，MPA-03-2-20，MPA-03-4-20，MPA-04-2-10Y，MPA-04-4-10Y，

MPA-06-2-30，MPA-06-4-30，

MPB-01-2-40，MPB-01-4-40，MPB-03-2-20，MPB-03-4-20，MPB-04-2-10Y，MPB-04-4-10Y，

MPB-06-2-30，MPB-06-4-30，

MPW-01-2-40，MPW-01-4-40，MPW-03-2-20，MPW-03-4-20，MPW-04-2-10Y，MPW-04-4-10Y，

MPW-06-2-30，MPW-06-4-30

★★★▼叠加式溢流阀▼★★★

MBA-01-C-30，MBA-01-H-30，MBA-03-C-30，MBA-03-H-30，MBB-01-C-30，MBB-01-H-30，MBB-03-C-30，

MBB-03-H-30，MBP-01-C-30，MBP-01-H-30，MBP-03-C-30，MBP-03-H-30，MBW-01-H-30，MBW-03-C-30，

MBW-03-H-30

PV2R 系列是工业液压领域最经典的 高压、低噪声、定量双作用叶片泵，以流量脉动小、运转平稳、寿命长著称，广泛用于注塑机、液压机、机床、压铸机等中高压系统。

一、型号完整解析（以 PV2R2-41-F-RAA-41 为例）

PV2R：系列代号（高压定量叶片泵）
2：规格序号（1 = 小型，2 = 中型，3 = 大型，4 = 超大型）
41：公称排量（41.3 cc/rev，毫升 / 转）
F：安装形式 — F = 法兰安装；L = 脚座 / 底座安装
R：旋转方向（轴端视）— R = 顺时针（CW）；L = 逆时针（CCW）
AA：油口位置（A = 上 / 前，标准配置）
41：设计序列号（40/41 为最新版，性能优化）

二、核心结构（双作用定量式）

定子：内曲线为高次方无冲击过渡曲线（消冲击、降噪音）
转子：开有径向叶片槽，高精度热处理
叶片：超薄精密叶片（约 2mm），根部通压力油，离心力 + 液压力紧贴定子
配油盘（侧板）：液压平衡式，自动补偿轴向间隙，保高效低泄
泵体 / 端盖：高强度铸铁，内置吸 / 压油流道
轴承：重载滚针 / 滚珠轴承，承受径向力
密封：NBR/FKM 骨架油封，防外漏

三、工作原理

PV2R 为双作用叶片泵（转子与定子同心）：

吸油：转子旋转，叶片在离心力 + 油压下甩出，工作腔容积由小变大 → 真空吸油
压油：转子继续转，工作腔容积由大变小 → 挤压排油
双作用：每转完成 2 次吸油 + 2 次压油，流量脉动极小、运转极平稳
定量：定子曲线固定，排量不可调

四、四大系列规格参数（核心）

表格

系列	排量 (cc/rev)	额定压力	最高压力	转速范围 (rpm)	流量 (L/min@1800rpm)
PV2R1	6~31	16MPa	21MPa	750~1800	11~56
PV2R2	26~65	16MPa	21MPa	600~1800	47~117
PV2R3	60~125	16MPa	21MPa	600~1800	108~225
PV2R4	136~237	16MPa	21MPa	600~1500	245~427

五、性能优势（核心卖点）

超低噪声：优化定子曲线 + 薄叶片，噪音60~68dB(A)，优于齿轮泵
极低脉动：双作用对称结构，流量脉动率＜±1.5%，系统无振动
高压长效：额定16MPa、峰值21MPa连续工作，寿命≥8000 小时
高效节能：容积效率 **≥92%、机械效率≥90%**，温升低
抗污染强：大间隙设计 + 液压补偿，耐受NAS 7~8 级油液
双联组合：可组合为 PV2R12/13/23 双联泵，一泵双流量、节能（注塑机常用）

六、单联泵 vs 双联泵（关键区别）

单联泵（PV2R1/2/3）
双联泵（PV2R12/23）

七、典型应用场景

注塑机 / 压铸机：双联泵高低压控制、节能降耗
液压机 / 剪板机：高压平稳压制、低脉动保压
数控机床：液压夹具、刀库、主轴平衡
工程机械：小型液压系统、行走 / 转向控制
自动化产线：升降、夹紧、输送、高精度控制

八、常见故障与排查

流量 / 压力不足
噪声 / 振动大
叶片折断（PV2R 通病）
外泄漏

九、选型与使用要点

排量：按系统流量 = 排量 × 转速 × 效率选型
压力：额定压力≥系统最大压力（留 **20%** 余量）
转速：推荐1000~1800rpm；过低吸油差、过高易磨损
油液：HM46/68 抗磨液压油，粘度20~60cSt，NAS 6~7 级
安装：同轴度≤0.05mm、无径向力；吸油管短粗无漏气
维护：首次500 小时换油，之后2000~3000 小时保养
