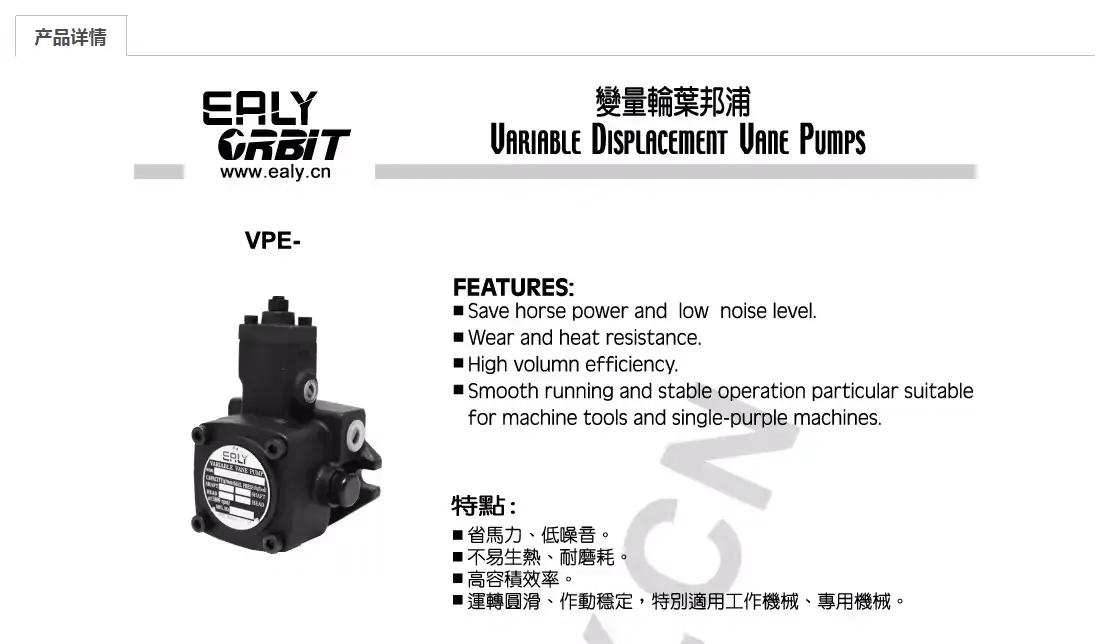

EALY弋力叶片泵 VPEA/VPE-F30D/F40D/F15D/F12D/F20D-10/7T/9
VPE-F8-A-10，150T-16，150T-75ER-10，150T-94-FRL+S，150T-94FRL-PA-10
2VPL2-30FA
3VPL2-20FA，3VPL2-30FA，3VPL2-40FA
50T-07-F-RR-X-10，50T-12-FR，50T-12-F-RR-10，50T-12-FRVPE-F08D-10，50T-14-F-RR-X-10，50T-17-F-RR-10，50T-20-F-RR-X-10，50T-23-F-RR-10，50T-26-FR-2，50T-26-F-RR-X-10，50T-36-FR+50T-12，50T-36-FRL，50T-36-LLL-10，50T-39-FRT-50T-12
FA1-05FR，FA1-08FR，FA1-11FR，FA1-F05R-10，FA1-F08R-10，FA1-F11R-10，FA1-F13R-10
FB1-F12R，FB1-F12R，FB1-F13R，FB1-F14R
HVP-FA1/12R，HVP-FA1/13R，HVP-FA1/1R，HVP-FC1-F11R-A，HVP-PV2R1VPE-F40C-10
PV2R1-19F，PV2R1-19LLAL-10，PV2R1-25LLAL-10
VA1-08FA3，VA1-12FA3，VA1-20FA3，VA1-30FA3，VA1-40FA3
VD1-30F-A2，VD1-30FA321-06-F，VD1-40F-A2，VD1-40FA321-06-F
VDC-11A-2A3-1A5-20，VDC-11A-2A3-2A3-20，VDC-11B-2A3-1A5-20，VDC-11B-2A3-2A3-20，VDC-12A-1A5-1A5-20，VDC-12A-1A5-2A3-20，VDC-12A-2A3-1A5-20，VDC-12A-2A3-2A3-20，VDC-12B-1A5-1A5-20，VDC-12B-1A5-2A3-20，VDC-12B-2A3-1A5-20，VDC-12B-2A3-2A3-20，VDC-13A-1A5-1A3-20，VDC-13A-1A5-1A5-20，VDC-13A-2A3-1A3-20，VDC-13A-2A3-1A5-20，VDC-13B-1A5-1A3-20，VDC-13B-1A5-1A5-20，VDC-13B-2A3-1A3-20，VDC-13B-2A3-1A5-20，VDC-1A-1A2-20，VDC-1A-1A3-20，VDC-1A-1A4-20，VDC-1A-1A5-20，VDC-1A-2A2-20，VDC-1A-2A3-20，VDC-1A-F20D-20，VDC-1A-F25D-20，VDC-1A-F30D-10，VDC-1A-F30D-20，VDC-1A-F30D-20，VDC-1A-F30-D-20，VDC-1A-F40D-10，VDC-1A-F40D-20，VDC-1A-F40-D-20，VDC-1B-1A2-20，VDC-1B-1A3-20，VDC-1B-1A4-20，VDC-1B-1A5-20，VDC-1B-2A2-20，VDC-1B-2A3-20，VDC-1VDC-2VDC-3，VDC-22A-2A3-1A5-20，VDC-22A-2A3-2A3-20，VDC-22B-2A3-1A5-20，VDC-22B-2A3-2A3-20，VDC-2A-1A2-20，VDC-2A-1A3-20，VDC-2A-1A4-20，VDC-2A-1A5-20，VDC-2A-2A2-20，VDC-2A-2A3-20，VDC—2A-54D-20，VDC-2A-F54D-20，VDC-2A-F70D-20，VDC-2A-F75-D-20，VDC-2A-F86B-20，VDC-2A-F86D-20，VDC-2B-1A2-20，VDC-2B-1A3-20，VDC-2B-1A4-20，VDC-2B-1A5-20，VDC-2B-2A2-20，VDC-2B-2A3-20，VDC-2C-F70，VDC-2CF86D-20，VDC-3A-1A2-20，VDC-3A-1A3-20，VDC-3A-1A4-20，VDC-3A-1A5-20，VDC-3B-1A2-20，VDC-3B-1A3-20，VDC-3B-1A4-20，VDC-3B-1A5-20，VDC-VB2F-20A4，VDC-VD2-F30A4-10，VDC-VE2/F30A4，VDC-VE2/F40A4
VDYF-20，VDYF-30，VDYF-40
VE1-40F-A3
VGPE-F25A-PA-10，VGPE-F25-A-PA-10，VGPE-F25B-PA-10，VGPE-F25-B-PA-10，VGPE-F25C-PA-10，VGPE-F25-C-PA-10，VGPE-F25D-PA-10，VGPE-F25-D-PA-10，VGPE-F30A-PA-10，VGPE-F30-A-PA-10，VGPE-F30B-PA-10，VGPE-F30-B-PA-10，VGPE-F30C-PA-10，VGPE-F30-C-PA-10，VGPE-F30D-PA-10，VGPE-F30-D-PA-10，VGPE-F400-PA-10，VGPE-F40A-PA-10，VGPE-F40-A-PA-10，VGPE-F40B-PA-10，VGPE-F40-B-PA-10，VGPE-F40C-PA-10，VGPE-F40-C-PA-10，VGPE-F40D-10，VGPE-F40D-PA-10，VGPE-F40-D-PA-10
VHIF-40
VHOF-40
VP-10-S，VP-15，VP-15-15-SF-D，VP-15-SF-D，VP20-20，VP-20-FA3，VP30-30，VP-30-FA3，VP40-40，VP-40-FA1，VP-40-FA3，VP-40-S
VP5F-B3-50，VP5F-B3-50S
VPE-F08D-10，VPE-F12A-10，VPE-F12-A-10，VPE-F12B-10，VPE-F12-B-10，VPE-F12C-10，VPE-F12-C-10，VPE-F12D-10，VPE-F12-D-10，VPE-F15A-10，VPE-F15-A-10，VPE-F15B-10，VPE-F15-B-10，VPE-F15C-10，VPE-F15-C-10，VPE-F15D-10，VPE-F15-D-10，VPE-F20A-10，VPE-F20-A-10，VPE-F20B-10，VPE-F20-B-10，VPE-F20B-X-10，VPE-F20C-10，VPE-F20-C-10，VPE-F20C-X-10，VPE-F20D-10，VPE-F20-D-10，VPE-F20D-X-10，VPE-F24A-10，VPE-F24-A-10，VPE-F24B-10，VPE-F24-B-10，VPE-F24C-10，VPE-F24-C-10，VPE-F24D-10，VPE-F24-D-10，VPE-F25A-10，VPE-F25-A-10，VPE-F25B-10，VPE-F25-B-10，VPE-F25C-10，VPE-F25-C-10，VPE-F25D-10，VPE-F25-D-10，VPE-F25D-25D-10，VPE-F30A-10，VPE-F30-A-10，VPE-F30B-10，VPE-F30-B-10，VPE-F30C-10，VPE-F30-C-10，VPE-F30D，VPE-F30D-10，VPE-F30-D-10，VPE-F35A-10，VPE-F35-A-10，VPE-F35B-10，VPE-F35-B-10，VPE-F35C-10，VPE-F35-C-10，VPE-F35D-10，VPE-F35-D-10，VPE-F40A-10，VPE-F40-A-10，VPE-F40B-10，VPE-F40-B-10，VPE-F40C-10，VPE-F40-C-10，VPE-F40-D-10，VPE-F45A-10，VPE-F45-A-10，VPE-F45B-10，VPE-F45-B-10，VPE-F45C-10，VPE-F45-C-10，VPE-F45D-10，VPE-F45-D-10，VPE-F8A-10，VPE-F8-A-10，VPE-F8B-10，VPE-F8-B-10，VPE-F8C-10，VPE-F8-C-10，VPE-F8D-10，VPE-F8-D-10，VPE-FD30-10
VPF-F15D-10，VPF-F40D-10
VPGE-F40D-PA-10
VPL2-40FA
VPOE-F30-D-10，VPOE-F40-D-10
VPVC-F12-A3-02，VPVC-F12-A4-02，VPVC-F20-A3-02，VPVC-F20-A4-02，VPVC-F30-A3-02，VPVC-F30-A4-02，VPVC-F40-A3-02，VPVC-F40-A4-02
VVPE-F08D-08D-10，VVPE-F12A/08A-10，VVPE-F12C-12C-10，VVPE-F12C-12C-10，VVPE-F12D-12D-10，VVPE-F15A/12A-10，VVPE-F15D-15D-10，VVPE-F20A-15A-10，VVPE-F20C-20C-10，VVPE-F20D-20D-10，VVPE-F25D-25D-10，VVPE-F30C-30C-10，VVPE-F30D-30D-10，VVPE-F40C-40C-10，VVPE-F40D-40D-10
VVP-VA1/F12/A1，VVP-VA1/F12/A2，VVP-VA1/F12/A3，VVP-VA1/F15/A3，VVP-VB1/F20A2，VVP-VB1/F20A3，VVP-VB1-F30A3，VVP-VB1-F40A3，VVP-VBB1-2020A3，VVP-VBB1-20A3，VVP-VBB2-3030A3，VVP-VBB2-30A3
节流阀的介绍
节流阀是结构简单且应用非常广泛的流量控制阀，经常与溢流阀配合组成定量泵供油的各种节流调速回路或系统。按操纵方式的不同，节流阀可以分为手动调节式普通节流阀、行程挡块或凸轮等机械运动部件操纵式行程节流阀等；节流阀还可以与单向阀等组成单向节流阀、单向行程节流阀等复合阀。

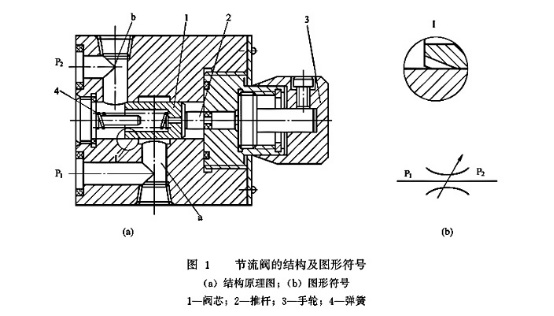

图1所示为节流阀的结构及图形符号。液压油从进油口P1流入，经孔a、阀芯1左端的轴向三角槽、孔b和出油口P2流出。阀芯1在弹簧力的作用下始终紧贴在推杆2的端部。节流口所在阀芯l的锥部通常开有2个或4个三角槽。调节手轮3，可使推杆沿轴向移动，从而改变进、出油口之间通流面积，即可调节流量。
节流阀的结构简单，体积小，使用方便，成本低。这种节流阀的阀口的调节范围大，流量与阀口前后的压力差呈线性关系，有较小的稳定流量，但流道有一定长度，流量易受温度和负载影响，因此大兰液压厂家告诉您这种节流阀只适用于温度和负载变化不大或速度稳定要求不高的 液压系统。
实验表明，当节流阀在小开口面积下工作时，虽然阀的前后压力差△p和油液黏度u均保持不变，但流经阀的流量qv会出现时多时少的周期性脉动现象，随着开口的逐渐减小，流量脉动变化加剧，甚至出现间歇式断流，使节流阀完全丧失工作能力。上述这种现象称为节流阀的堵塞现象。造成堵塞现象的主要原因是：①油液中的污物堵塞流口，即污物时而堵时而冲走造成流量脉动变化；②油液中的极化分子和金属表面的吸附作用导致节流缝隙表面形成吸附层，使节流口的大小和形状发生改变。
节流阀的堵塞现象使节流阀在很小流量下工作时流量不稳定，导致执行元件出现爬行现象。因此，对节流阀应有一个能正常工作的最小流量限制。这个限制值称为节流阀的最小稳定流量，用于系统则限制了执行元件的最低稳定速度。

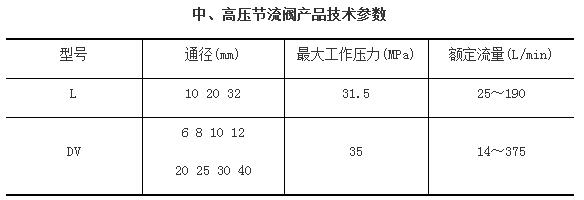

中、高压节流阀产品技术参数如下表所示。
本文由苏州逐利机电整理发布，如需转载请浏览来源及出处，原文地址：http://www.tw-joly.com/yyyb/678.html
