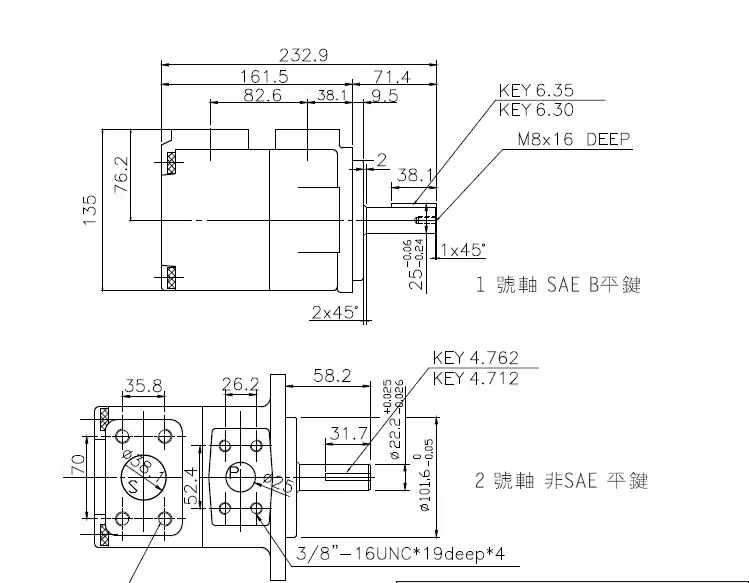

VELJAN维京叶片泵VT6B-B09-5R01-D4-03油泵双联泵VT6CY-005-1R02-B1

VT6C系列叶片泵：

VT6C 010 1R00 A1，VT6C 012 2R01 B1，VT6C 020 1R00 A1，VT6C 022 1R00 A1，VT6C-003-1L00，VT6C-003-1L01，VT6C-003-1L02，VT6C-003-1L03，VT6C-003-1R00，VT6C-003-1R00-A1，VT6C-003-1R00-C1，VT6C-003-1R01，VT6C-003-1R01-B1，VT6C-003-1R02，VT6C-003-1R02-B1，VT6C-003-1R02-C1，VT6C-003-1R03，VT6C-003-2R00-C1，VT6C-003-4R03-C5，VT6C-005-1L00，VT6C-005-1L01，VT6C-005-1L02，VT6C-005-1L03，VT6C-005-1R00，VT6C-005-1R00-A1，VT6C-005-1R00-C1，VT6C-005-1R01，VT6C-005-1R01-C1，VT6C-005-1R02，VT6C-005-1R03，VT6C-005-2R00-C1，VT6C-005-2R00-C1，VT6C-006-1L00，VT6C-006-1L01，VT6C-006-1L02，VT6C-006-1L03，VT6C-006-1R00，VT6C-006-1R00-A1，VT6C-006-1R00-C1，VT6C-006-1R01，VT6C-006-1R02，VT6C-006-1R02-A1M1 ，VT6C-006-1R02-B1，VT6C-006-1R02-C1，VT6C-006-1R03，VT6C-006-2R00-C1，VT6C-008-1L00，VT6C-008-1L01，VT6C-008-1L02，VT6C-008-1L03，VT6C-008-1R00，VT6C-008-1R00-A1，VT6C-008-1R00-B1，VT6C-008-1R00-C1，VT6C-008-1R01，VT6C-008-1R01-B1，VT6C-008-1R02，VT6C-008-1R02-B1 ，VT6C-008-1R03，VT6C-008-1R03-C1，VT6C-008-2L02-B1，VT6C-008-2R00-B1，VT6C-008-2R00-C1，VT6C-008-2R00-C1，VT6C-008-2R01-B1，VT6C-008-2R02-B1，VT6C-008-3R02-B1，VT6C-010-1L00，VT6C-010-1L00-B1，VT6C-010-1L01，VT6C-010-1L02，VT6C-010-1L03，VT6C-010-1R00，VT6C-010-1R00-A1，VT6C-010-1R00-C1，VT6C-010-1R01，VT6C-010-1R01-B1，VT6C-010-1R01-C1，VT6C-010-1R02，VT6C-010-1R03，VT6C-010-1R03-B1，VT6C-010-2R00-C1，VT6C-010-2R01-B1，VT6C-010-2R02-B1，VT6C-012-1L00，VT6C-012-1L01，VT6C-012-1L01-A4，VT6C-012-1L01-B1，VT6C-012-1L02，VT6C-012-1L03，VT6C-012-1R00，VT6C-012-1R00-A1，VT6C-012-1R00-B1 ，VT6C-012-1R00-C1，VT6C-012-1R01，VT6C-012-1R02，VT6C-012-1R02-C1，VT6C-012-1R03，VT6C-012-2R00-C1，VT6C-012-2R00-C1，VT6C-012-2R01-B1，VT6C-014-1L00，VT6C-014-1L01，VT6C-014-1L02，VT6C-014-1L03，VT6C-014-1R00，VT6C-014-1R00-A1，VT6C-014-1R00-B1，VT6C-014-1R00-B1 ，VT6C-014-1R00-C1，VT6C-014-1R01，VT6C-014-1R01-C1，VT6C-014-1R02，VT6C-014-1R02-B1，VT6C-014-1R03，VT6C-014-2L01-B1，VT6C-014-2R00-C1，VT6C-014-2R02-B1，VT6C-017-1L00，VT6C-017-1L01，VT6C-017-1L02，VT6C-017-1L03，VT6C-017-1R00，VT6C-017-1R00-A1，VT6C-017-1R00-B1，VT6C-017-1R00-C1，VT6C-017-1R01，VT6C-017-1R02，VT6C-017-1R02-B1，VT6C-017-1R02-C1，VT6C-017-1R03，VT6C-017-2R00-C1，VT6C-017-2R00-C1，VT6C-017-2R01-B1，VT6C-017-3R00-B1，VT6C-017-3R01-B1，VT6C-020-1L00，VT6C-020-1L01，VT6C-020-1L02，VT6C-020-1L03，VT6C-020-1R00，VT6C-020-1R00-A1，VT6C-020-1R00-B1，VT6C-020-1R00-C1，VT6C-020-1R01，VT6C-020-1R02，VT6C-020-1R02-B1，VT6C-020-1R03，VT6C-020-1R03-C1，VT6C-020-2R00-C1，VT6C-020-2R01-B1，VT6C-020-3R02-B1 ，VT6C-022-1L00，VT6C-022-1L01，VT6C-022-1L02，VT6C-022-1L03，VT6C-022-1R00，VT6C-022-1R00-A1，VT6C-022-1R00-C1，VT6C-022-1R01，VT6C-022-1R02，VT6C-022-1R03，VT6C-022-1R03-C1，VT6C-022-2R00-C1，VT6C-022-2R00-C1，VT6C-025-1L00，VT6C-025-1L01，VT6C-025-1L02，VT6C-025-1L03，VT6C-025-1R00，VT6C-025-1R00-A1，VT6C-025-1R00-B1，VT6C-025-1R00-B1 ，VT6C-025-1R00-C1，VT6C-025-1R01，VT6C-025-1R01-B1，VT6C-025-1R02，VT6C-025-1R02-B1，VT6C-025-1R02-C1，VT6C-025-1R03，VT6C-025-1R03-B1，VT6C-025-2R00-C1，VT6C-025-2R00-C1，VT6C-025-3L03-B1 ，VT6C-028-1L00，VT6C-028-1L01，VT6C-028-1L02，VT6C-028-1L03，VT6C-028-1R00，VT6C-028-1R00-A1，VT6C-028-1R00-B1，VT6C-028-1R00-C1，VT6C-028-1R01，VT6C-028-1R01-B1 ，VT6C-028-1R01-C1，VT6C-028-1R02，VT6C-028-1R03，VT6C-028-2R00-C1，VT6C-028-2R01-B1，VT6C-031-1L00，VT6C-031-1L01，VT6C-031-1L02，VT6C-031-1L03，VT6C-031-1R00，VT6C-031-1R00-A1，VT6C-031-1R00-B，VT6C-031-1R00-B1，VT6C-031-1R00-B1 ，VT6C-031-1R00-C1，VT6C-031-1R01，VT6C-031-1R01-C1，VT6C-031-1R02，VT6C-031-1R03，VT6C-031-1R03-B1，VT6C-031-2R00-B1，VT6C-031-2R00-C1，VT6C-031-2R00-C1，VT6C-031-2R01-B1，VT6C-038-1R00-A1，VT6C-B05-2L00-C5，VT6C-B05-2R01-B4，VT6C-B12-4R00-C1，VT6CC-006-005-1R03-C100

VT6CC系列叶片泵：

VT6CC-006-005-1R03-C100 ，VT6CC-010-010-1R03-C100 ，VT6CC-014-006-1R00-C100 ，VT6CC-014-006-1ROO-C1OO ，VT6CC-017-003-1R01-C100，VT6CC-020008-1R00-C100 ，VT6CC-022-005-1L00-D100 ，VT6CC-022-008-1R00-C100，VT6CC-022-012-1R00-C100，VT6CC-022-012-1R00-C100，VT6CC-025-003-1R00-C100，VT6CC-025-005-1R00-C100，VT6CC-025-005-1R00-C100，VT6CC-025-006-1R00-C100，VT6CC-025-006-5R00-C100，VT6CC-025-008-1R00-C100，VT6CC-025-012-1R00-C100，VT6CC-025-014-1R00-C100，VT6CC-025-017-1R00-C100，VT6CC-025-017-1R00-C100，VT6CC-025-020-1R00-C100，VT6CC-028-003-1R00-C100，VT6CC-028-005-1R00-C100，VT6CC-028-005-1R00-C100，VT6CC-028-006-1R00-C100，VT6CC-028-006-1R00-C100，VT6CC-028-008-1R00-C100，VT6CC-028-010-1R00-C100，VT6CC-028-012-1R00-C100，VT6CC-028-014-1R00-C100，VT6CC-028-014-1R00-C100，VT6CC-028-017-1R00-C100，VT6CC-028-017-1R01-C100 ，VT6CC-028-020-1R00-C100，VT6CC-028-020-1R01-C100 ，VT6CC-031-003-1R00-C100，VT6CC-031-003-1R00-C100，VT6CC-031-005-1R00-C100，VT6CC-031-006-1R00-C100，VT6CC-031-006-1R00-C100，VT6CC-031-008-1R00-C100，VT6CC-031-010-1R00-C100，VT6CC-031-012-1R00-C100，VT6CC-031-014-1R00-C100，VT6CC-031-017-1R00-C100，VT6CC-031-017-1R00-C100，VT6CC-031-020-1R00-C100，VT6CC-B22-B22-1L00-D100

VT6CCM系列叶片泵：

VT6CCM-B22-B22-3R00-C1,VT6CM-005-4L00-A1，VT6CM-010-1R00-B1，VT6CM-B05-3R00-C1，VT6CM-B06-2L02-C5，VT6CM-B10-3R02-A5

VT6D系列叶片泵：

VT6D-014-1R00-A1，VT6D-014-1R00-C1，VT6D-014-1R02-C1，VT6D-014-2R00-C1，VT6D-017-1R00-A1，VT6D-017-1R00-C1，VT6D-017-1R03-C1，VT6D-017-2R00-C1，VT6D-017-2R00-C1，VT6D-020-1R00-A1，VT6D-020-1R00-C1，VT6D-020-1R03-C1，VT6D-020-2R00-C1，VT6D-024-1R00-A1，VT6D-024-1R00-B1，VT6D-024-1R00-C1，Vt6d-024-1r01-b，VT6D-024-1R02-C1，VT6D-024-2L03-C5，VT6D-024-2R00-C1，VT6D-024-2R00-C1，VT6D-028-1R00-A1，VT6D-028-1R00-C1，VT6D-028-1R01-C1，VT6D-031-1R00-A1，VT6D-031-1R00-C1，VT6D-031-1R02-C1，VT6D-031-2R00-C1，VT6D-035-1R00-A1，VT6D-035-1R00-C1，VT6D-035-1R00-C1，VT6D-035-1R03-C1，VT6D-035-2R00-C1，VT6D-038-1R00-A1，VT6D-038-1R00-C1，VT6D-038-1R01-C1，VT6D-038-2R00-C1，VT6D-042-1R00-A1，VT6D-042-1R00-C1，VT6D-042-1R00-C1，VT6D-042-1R01-C1，VT6D-042-2R00-C1，VT6D045-1R，VT6D-045-1L03-B1 ，VT6D-045-1R00-A1，VT6D-045-1R00-C1，VT6D-045-1R02-C1，VT6D-045-2R00-C1，VT6D-050-1R00-A1，VT6D-050-1R00-C1，VT6D-050-1R00-C1，VT6D-050-1R03-C1，VT6D-050-2L02-B4，VT6D-050-2R00-C1，VT6D-050-2R02-B1，VT6D-B31-4L01-B5，VT6D-B50-1L00-B5

VT6DC系列叶片泵：

VT6DC-028-017-2R03-C100，VT6DC-035-003-1R00-C100，VT6DC-035-003-1R00-C100，VT6DC-035-005-1R00-C100，VT6DC-035-006-1R00-C100，VT6DC-035-008-1R00-C100，VT6DC-035-010-1R00-C100，VT6DC-035-010-1R00-C100，VT6DC-035-012-1R00-C100，VT6DC-035-014-1R00-C100，VT6DC-035-014-1R00-C100，VT6DC-035-017-1R00-C100，VT6DC-035-020-1R00-C100，VT6DC-035-022-1R00-C100，VT6DC-035-025-1R00-C100，VT6DC-035-025-1R00-C100，VT6DC-035-028-1R00-C100，VT6DC-035-031-1R00-C100，VT6DC-035-031-1R00-C100，VT6DC-038-003-1R00-C100，VT6DC-038-003-2R00-01，VT6DC-038-003-2R00-01 ，VT6DC-038-005-1R00-C100，VT6DC-038-006-1R00-C100，VT6DC-038-008-1R00-C100，VT6DC-038-008-1R00-C100，VT6DC-038-010-1R00-C100，VT6DC-038-012-1R00-C100，VT6DC-038-012-1R00-C100，VT6DC-038-014-1R00-C100，VT6DC-038-017-1R00-C100，VT6DC-038-020-1R00-C100，VT6DC-038-022-1R00-C100，VT6DC-038-022-1R00-C100，VT6DC-038-025-1R00-C100，VT6DC-038-028-1R00-C100，VT6DC-038-028-1R00-C100，VT6DC-038-031-1R00-C100，VT6DC-042-003-1R00-C100，VT6DC-042-005-1R00-C100，VT6DC-042-006-1R00-C100，VT6DC-042-006-1R00-C100，VT6DC-042-008-1R00-C100，VT6DC-042-010-1R00-C100，VT6DC-042-010-1R00-C100，VT6DC-042-012-1R00-C100，VT6DC-042-014-1R00-C100，VT6DC-042-017-1R00-C100，VT6DC-042-020-1R00-C100，VT6DC-042-020-1R00-C100，VT6DC-042-022-1R00-C100，VT6DC-042-025-1R00-B1，VT6DC-042-025-1R00-C100，VT6DC-042-025-1R00-C100，VT6DC-042-028-1R00-C100，VT6DC-042-031-1R00-C100，VT6DC-045-003-1R00-C100，VT6DC-045-005-1R00-C100，VT6DC-045-005-1R00-C100，VT6DC-045-006-1R00-C100，VT6DC-045-008-1R00-C100，VT6DC-045-008-1R00-C100，VT6DC-045-010-1R00-C100，VT6DC-045-012-1R00-C100，VT6DC-045-014-1R00-C100，VT6DC-045-014-1R00-C100，VT6DC-045-017-1R00-C100，VT6DC-045-020-1R00-C100，VT6DC-045-020-1R00-C100，VT6DC-045-022-1R00-C100，VT6DC-045-022-3R00B1，VT6DC-045-022-3R00-B1 ，VT6DC-045-025-1R00-C100，VT6DC-050-022-1R00-C111，VT6DC-050-031-3R00 ，VT6DCC-042-025-014-1R00-A101

VT6DCM系列叶片泵：

VT6DCM-B42-B06-3R13C101，VT6DCM-B45-022-3R00，VT6DCM-B50-B31-3R00-C1，VT6DCM-B50-B31-3R00-C1 ，VT6DM-038-3R02-B4，VT6DM-B28-3L03-B5，VT6DM-B45-4R00-A5，VT6E-072-1L01-A1

VT6E系列叶片泵：

VT6E-042-1R00-A1，VT6E-042-1R00-C1，VT6E-042-1R03-B5，VT6E-042-2R00-C1，VT6E-045-1R00-A1，VT6E-045-1R00-C1，VT6E-045-1R00-C1，VT6E-045-2R00-C1，VT6E-050-1L02-A4，VT6E-050-1R00-A1，VT6E-050-1R00-A1 ，VT6E-050-1R00-C1，VT6E-050-1R00-C5，VT6E-050-2R00-C1，VT6E-052-1R00-A1，VT6E-052-1R00-C1，VT6E-052-1R00-C1，VT6E-0521R03A1，VT6E-052-2R00-C1，VT6E-052-2R03-C1，VT6E-062-1R00-A1，VT6E-062-1R00-C1，VT6E-062-2R00-C1，VT6E-062-2R01-，VT6E-062-2R02-C1，VT6E-062-TR02-B1，VT6E-066-1L02A，VT6E-066-1R00-A1，VT6E-066-1R00-C1，VT6E-066-1R00-C1，VT6E-066-2R00-C1，VT6E072-1L，VT6E-072-1R00-A1，VT6E-072-1R00-B1，VT6E-072-1R00-C1，VT6E-072-2R00-C1，VT6E-072-TL00-A5，VT6E-085-1R00-A1，VT6E-085-1R00-B1，VT6E-085-1R00-C1，VT6E-085-1R00-C1，VT6E-085-1R02-B4，VT6E-085-1R03-C1，VT6E-085-2R00-C1

VT6EC系列叶片泵：

VT6EC-052-014-1R00-C100，VT6EC-057-028-1R02-B1

VT6ED系列叶片泵：

VT6ED-045-052，VT6ED-052-048-1R03-B1-J224，VT6ED-052-045-1R00-C100，VT6ED-066-031-1R00-B1，VT6ED-066-035-1R03-B1，VT6ED-072-042-1R00-C100

VT6EDM系列叶片泵：

VT6EDM-062-B42-3L01-C1，VT6EDM-066-B42-3L00-C1，VT6EDM-066-B42-3L01-C1

VT6EE系列叶片泵：

VT6EE-052-052-2L03-A12MO-J334

VT6EM系列叶片泵：

VT6EM-042-TL03-，VT6EM-045-1L01-A1，VT6EM-052-2R00-C1，VT6EM-052-TR01-B1，VT6EM-066-TR03-A4，VT6EM-072-1R01-B4，VT6EM-085-TL02-C1

VT6TDB-014-B05-1R00-C100

液压缸调速阀快慢速回路分析及其特点

调速阀串联换接回路改进的分析及其特点。

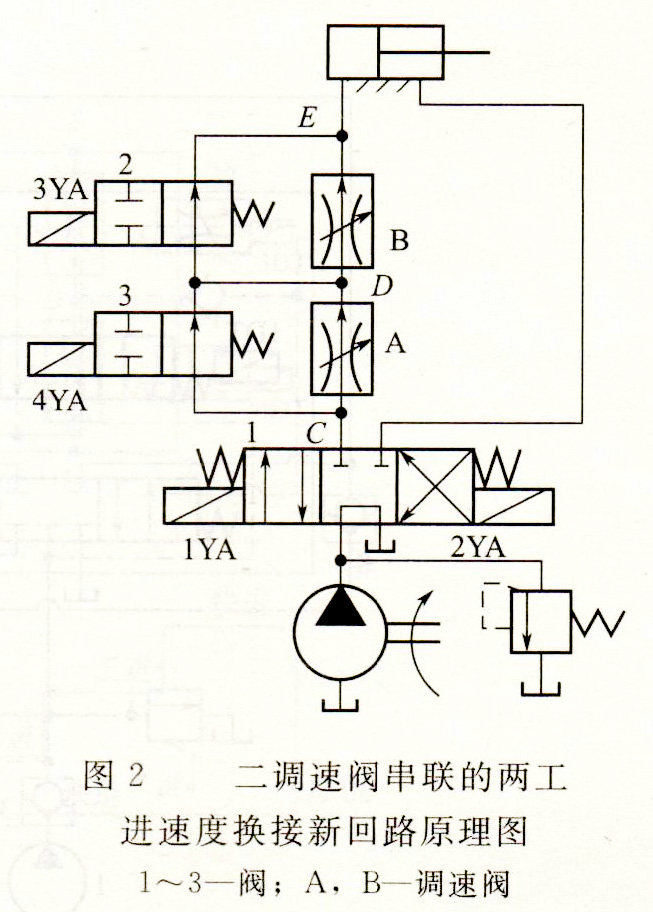

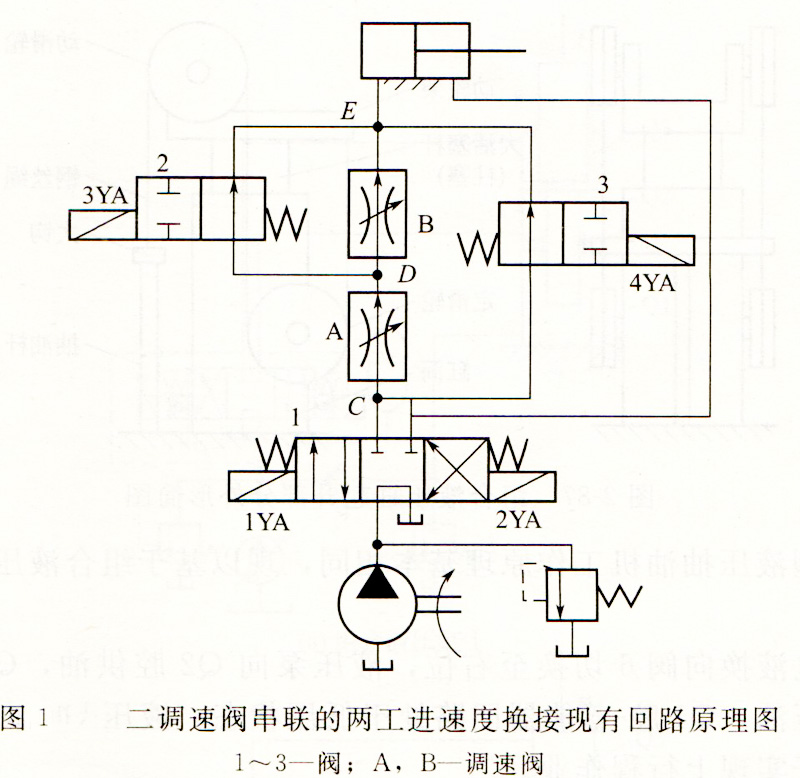

1)新回路的组成与原理  将图1所示的现有回路中阀3接在E点，液压缸油路略加改动移接至D处。即阀3的进、出油口分别接到C、D处，改为只与调速阀A并联；另外，阀2的规格适量加大。新回路不但完全实现已有回路的所有动作循环，而且还具有一些现有回路不具备的新优点，现分析如下（参见图2）。

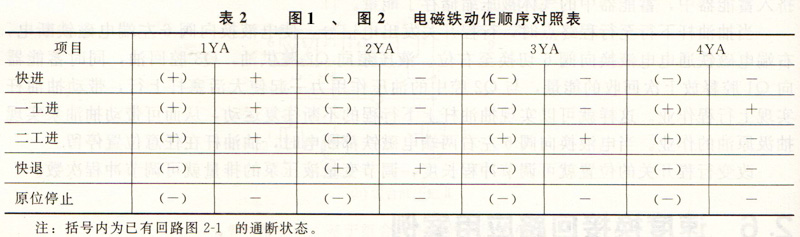

表2为图1、图2电磁铁动作顺序对照表。

①快进  按下启动按钮，电磁铁1YA通电，三位换向阀左位接入 液压系统工作；电磁铁2YA、3YA、4YA均不带电，阀2和阀3的右位（参见图2）接入系统工作；从油泵来的压力油经阀1左位、阀3和阀2的右位进入液压缸左腔；液压缸右腔的油经阀1回油箱，推动活塞与工作台快速右移，实现快进。

②一工进  电磁铁1YA通电，阀1左位接入系统工作；电磁铁4YA通电、3YA仍不通电，阀3左位、阀2右位接入系统工作；从油泵来的压力油流经阀1左位后，流过调速阀A，再流经阀2右位进入液压缸左腔；液压缸右腔油经阀1后回油箱；活塞推动工作台慢速右移，实现了第一次工作进给，进给量的大小由调速阀A来调节，与调速阀B的开度无关。

③二工进  电磁铁1YA仍通电，阀1左位仍接入系统工作；此时电磁铁4YA失电（与已有回路图1所示通电相反，可节约电能）、3YA通电，阀3的右位和阀2左位接入系统工作；从油泵来的压力油经阀1左位后，会流过阀3的右位，再流经调速阀B而进入液压缸左腔；液压缸右腔的油经阀1后回油箱；活塞推动工作台慢速右移，实现了第二次工作进给。进给量的大小由调速阀来调节，不受调速阀A通流面积大小的限制（而现有回路图1中，阀B的开口必须调得比阀A小。）

④快退  电磁铁1YA失电、2YA通电，阀1的右位接入系统工作；电磁铁3YA和4YA均失电，阀2和阀3的右位同时接入系统工作；从油泵来的压力油经阀l右位流人液压缸右腔；液压缸左腔的油经阀2和阀3的右位后，再流经阀1右位而流入油箱；活塞带动工作台快速左移，实现了快退。

⑤原位停止工作台快速退回到原位后，工作台上的挡块压下行程开关，行程开关发出信号，使电磁铁2YA断电，至此全部电磁铁皆失电；阀1中位接入系统工作；液压缸两腔油路均被切断，活塞与工作台原位停止；油泵经阀1中位卸荷。

综上所述，图2所示的新回路不但可以完全实现图1所示回路的所有动作循环，而且还具备现有回路不具有的一些新特点。

2)新回路的特点

①新回路中所用元件的数量、型号规格（除阀2的规格适量增大外），可与已有回路中的基本一样。新回路中只略改变了一下已有回路中的阀3的连接位置——即将其与阀A和阀B并联改成只与阀A并联，修改简单。

②二工进时，旧回路的阀B的开口必须调得比阀A的小，即二工进速度必须比一工进速度低；而在新回路中无此限制，各调速阀可单独调节各自流量，彼此互不影响，各自速度互无限制。

③二工进时，旧回路中的液压缸油液须流经两个调速阀，液压能损失较大；而在新回路中，油液只流经一个调速阀B，液压能损失会有所减小。

④二工进时，电磁铁4YA在旧回路中须通电消耗电力；而在新回路中，无须通电，处于失电状态（详见电磁铁动作顺序对照表），降低了电能消耗。

⑤二工进时，如果电磁铁3YA和4YA均通电，则新旧回路出现的情形相同，在新回路中，阀B的开口也必须小于阀A的开口，才能保证二工进速度小于一工进。所以，在电路设计时，应避免新回路中的电磁铁3YA和4YA同时通电。
