液压系统顺序阀结构类型

顺序阀是利用液压系统中的压力变化来控制油路的通断，从而实现多个液压元件按一定的顺序动作的装置。顺序阀按结构可分为直动式和先导式，按控制液压油来源又可分为内控式和外控式。

顺序阀在液压系统中犹如自动𫔭关。它以进口压力油（内控式）或外来压力油（外控式）的压力为信号，当信号压力达到调定值时，阀口𫔭启，使所在油路自动接通，故结构和溢流阀类同。它和溢流阀的主要区别在于：溢流阀出口通油箱，压力为零；而顺序阀出口通向有压力的油路（作卸荷阀除外），其压力数值由出口负载决定。

1．直动式顺序阀

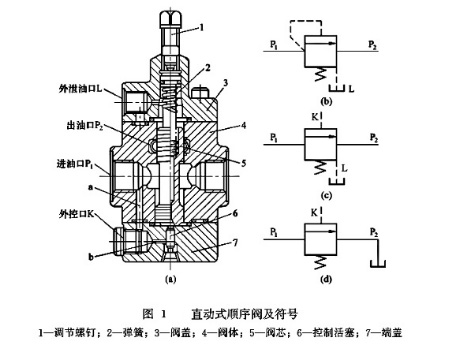

图1(a)为直动式顺序阀。外控口K用螺塞堵住，外洩油口L通油箱。压力油从进油口P1（两个）通人，经阀体上的孔道a和端盖上的阻尼孔b流到控制活塞底部，当其推力能克服阀芯上调压弹簧的阻力时，阀芯上升，使进、出油口P1和P2连通。经阀芯与阀体间的缝隙进A弹簧腔的洩油从外洩口I。洩人油箱。此种油口连通情况称为内控外洩顺序阀，其符号如图1(b)所示。如果将图1(a)中的端盖旋转90°或180°，切断进油流往控制活塞下腔的通路，并去除外控口的螺塞，引入控制压力油，便称为外控外洩式顺序阀，如图1(c)所示。若将阀盖旋转90°，可使弹簧腔与出口P相连（图中未剖出），并将外洩口L。堵塞，便成为外控内洩式顺序阀，如图1(d)所示。它常用于使泵卸荷，故又称卸荷阀。

直动式顺序阀的最高工作压力可达14MPa，最高控制压力为7MPa。对性能要求较高的高压大流量系统，应采用先导式顺序阀。先导式顺序阀的结构与先导式溢流阀相似，其工作原理也基本相同，并同样有内控外洩、外控外洩和外控内洩等几种不同的控制洩油方式。

2．先导武顺序阀

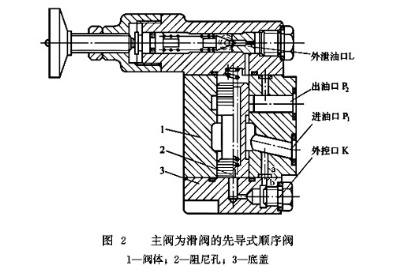

图2所示的结构是主阀为滑阀的先导式顺序阀（闆式连接），其先导阀为锥阀。图示为内控外洩，改变底盖3的安装方位并取下外控口K螺堵，即变为外控内洩。阀的工作原理与先导式溢流阀相仿。

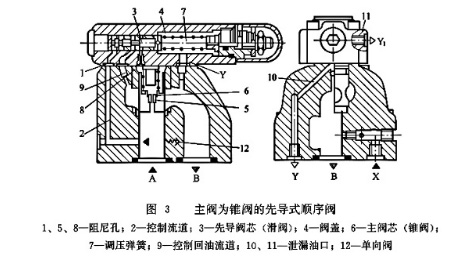

图3所进入主阀弹簧腔。当一次压力达到调压弹簧7的设定值时，先导阀芯右移，主阀芯弹簧腔油液经阻尼孔8、导阀控制台肩和流道9流到B口的二次油路，先导阀示的结构是主阀为锥阀的内控外洩先导式顺序阀（闆式连接），但其先导阀为滑阀。工作时，从A口来的一次压力油经流道2、阻尼孔l作用在先导阀芯3上，一次压力油还经主阀芯6的阻尼孔5𫔭启后，主阀便𫔭启，于是压力油从A口流至B口。导阀的洩漏油经10或11接回油箱。实现顺序动作后，二次压力将继续升高，直至达到液压系统中溢流阀的设定压力。为此，先导阀一直保持𫔭启状态，所以其洩漏量较大，不宜用于小流量液压系统。图中的单向阀12为可选元件，用以构成先导式单向顺序阀。

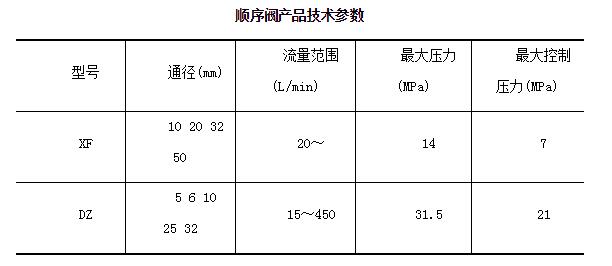

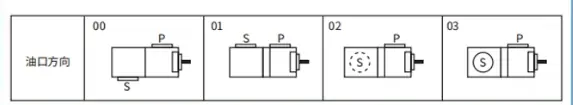

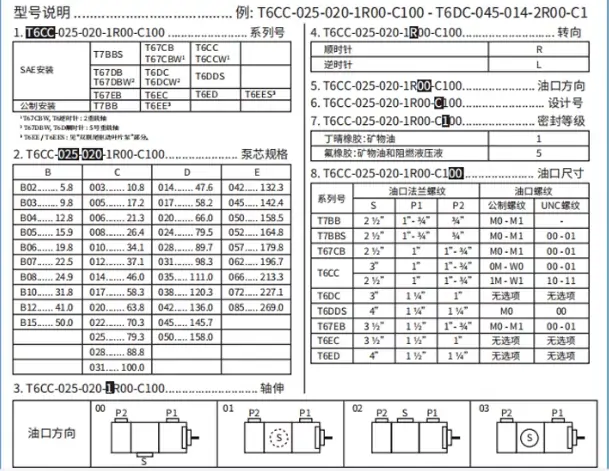

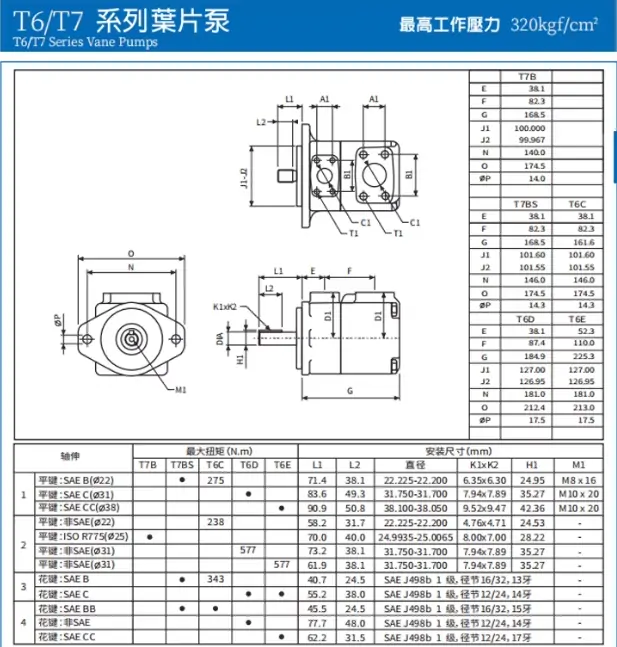

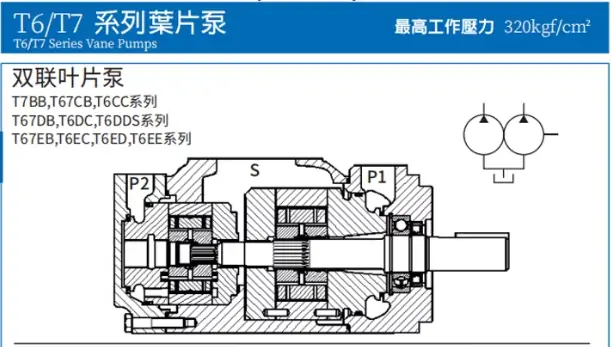

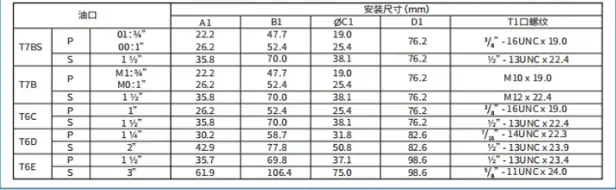

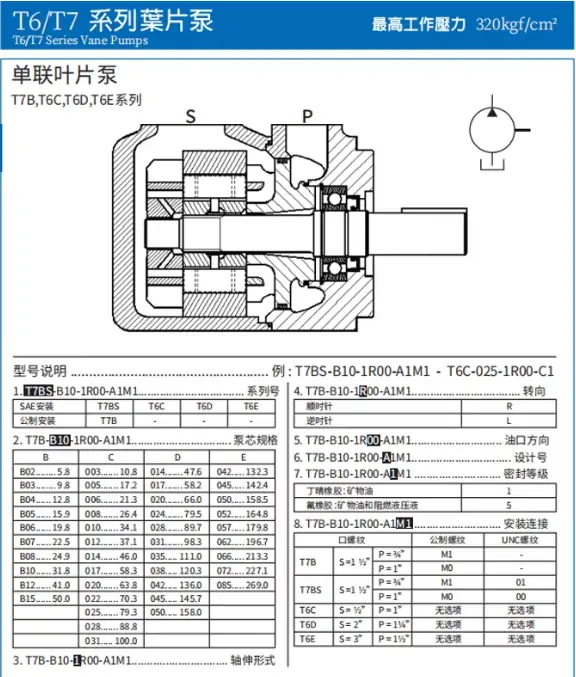

顺序阀産品技术参数如下表所示。

T67B系列：

T67B B04 1R02 A1MO T67B-B14-1R01-A1M0

T67BBW系列：

T67BBW B08 B04 2R03 A1M1 VC009     T67BBW B09 B08 2R00

T6C系列：

T6C 003 1R00 A1 T6C 005 1R01 B1 T6C 006 1R02 C1 T6C 008 1R03 A1 T6C 010 1R00 B1

T6C 012 1R01 C1 T6C 014 1R00 B1M0 T6C 014 1R02 A1 T6C 017 1R03 B1 T6C 020 1R00 C1

T6C 020 1R01 A1 T6C 020 1R03 B1M0 T6C 020 2R00 B1 T6C 022 1R02 B1 T6C 025 1R03 C1

T6C 028 1R00 A1 T6C 031 1R01 B1 T6C-003-1R00-A1 T6C-005-1R00-A1 T6C-006-1R00-A1

T6C-008-1R00-A1 T6C-010-1R00-A1 T6C-012-1R00-A1 T6C-012-1R02B1 T6C-014-1R00-A1

T6C-017-1R00-A1 T6C-020-1R00-A1 T6C-022-1R00-A1 T6C-031-1R00-A1 T6C-031-1R02B1

T6C-B25-1R00-A1 T6C-B28-1R00-A1 T6CC-020-020-R100-C100 T6CC-025-020-1R00-C100

T6CC-031-008-1R00-C110

T6CCW系列：

T6CCW 005 T6CCW 006 T6CCW 008 T6CCW 010 T6CCW 012 T6CCW 014 T6CCW 017

T6CCW 017 014 2L03 C100 T6CCW 020 T6CCW 020 020 2R01 C100 T6CCW 022 T6CCW 025

T6CCW 028 T6CCW 028 022 2R03 C100 T6CCW 031 T6CCW-028-B10-2R11-A10M

T6CCW-031-031-2R02-C100

T6CH系列：

T6CH29C 022 1R1B 2F0M0 10

T6D系列：

T6D 020 1R00 B1 T6D 020 2R01 B1 T6D 024 1R00 B1 T6D 024 2R01 B1 T6D 028 1R00 B1

T6D 028 2R01 B1 T6D 031 1R03 A1 T6D 031 2R01 B1 T6D 035 1R00 B1 T6D 035 2R01 B1

T6D 038 1R00 B1 T6D 038 1R00 C1 T6D 038 1R03 B1 T6D 038 2R01 B1 T6D 042 1R00 B1

T6D 042 2R01 B1 T6D 045 1R00 B1 T6D 045 2R01 B1 T6D 050 1R00 B1 T6D 050 2R01 B1

T6DC系列

T6DC 042 010 1R03 B1 T6DC 042 017 1R01 B1 T6DC-050-006-2R01 T6DC-B36-B17-1R00-B1

T6DCC系列：

T6DCC-042-031-008-1R00-C100

T6DDC系列：

T6DDC-038-035-022-1R00-C100

T6E系列：

T6E-042-1R00-C1 T6E-062-2R00-B1

T6EC系列：

T6EC 050 031 1R00 B1M0 T6EC-042-014-1R00-C100 T6EC-057-014-1L15-B1-J224

T6EC-062-022-1R00-B1-J224

T6ED系列：

T6ED 057 042 1L00 B1 T6ED 057 042 1R00 B1 T6ED 072 020 1R01 B1 T6ED-045-020-1R00-C100

T6ED0500351R01B1

T6EDC系列：

T6EDC-062-035-017-1R00-C100

T7B/T7BS系列：

T7B/T7BS-012-1R00-A1-M0 T7BB/T7BBS-B10-B10-1R00-A100

T7D/T7DS系列：

T7D/T7DS-035-1R00-A1-M0

T7DB/T7DBS系列：

T7DB/T7DBS-B42-B10-1R00-A100

T7DD/T7DDS系列：

T7DD/T7DDS-B42-B22-1R00-A1-M0

T7E/T7ES系列：

T7E/T7ES-O72-1R00-A1-M0

T7EB/T7EBS系列：

T7EB/T7EBS-042-B12-1R00-A101

T7EDB系列：

T7EDB-062-B28-B10-1R00-A1-00
