液压系统分流集流阀

分流集流阀也叫同步阀，是液压系统中用来保证多个执行元件速度同步的流量控制阀。

分流集流阀包括分流阀、集流阀和分流集流阀三种不同控制类型。分流阀安装在执行元件的进口，保证进入执行元件的流量相等；集流阀安装在执行元件的回油路，保证执行元件回油量相同。分流阀和集流阀隻能保证执行元件单方向的运动同步，若要求执行元件双向同步则需采用分流集流阀。

图1(a)所示为等量分流集流阀的结构原理，图1(b)为其图形符号。阀芯5、6在各自弹簧的作用下处于中间位置的平衡状态。如果负载p3≠p4，阀芯还处于中间位置，必然有p1≠p2，这时连为一体的阁芯将向压力小的一侧移动，相应地可变节流孔减小，压力上升，直到p1=p2，阀芯停止运动，由于两固定节流孔1、2的面积相等，因此通过两固定节流孔的流量q1=q2。而不受出口压力p3及p4变化的影响。

图1(c)所示为分流的工况，由于进口压力P0大于p1和p2，所以阀芯5、6处于相互分离，但相互鈎住。由图可知，进口压力为p0，流量为q0，进入阀后分为两路分别通过两个面积相等的固定节流孔1、2，再分别进入油室，然后从可变节流孔3，4经出口进入两执行元件。如果两执行元件负载相等则分流阀的出口压力p3 =p4，因为阀中两支流通道尺寸完全对称，所以输出流量q1=q2= q0/2，且p1=P2。如果负载不对称使得p3≠p4，且p3

图1(d)所示为集流的工况，由于出口压力p0小于P1和p2，所以阀芯处于相互压紧。如果左回油压力p3小于右回油压力p4，而阀芯仍处于中间位置，必然有p1

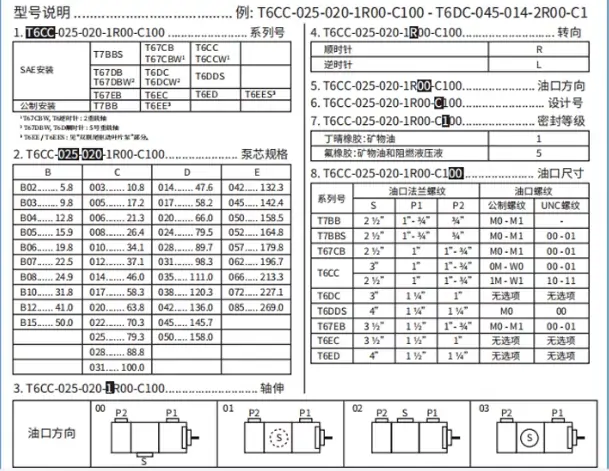

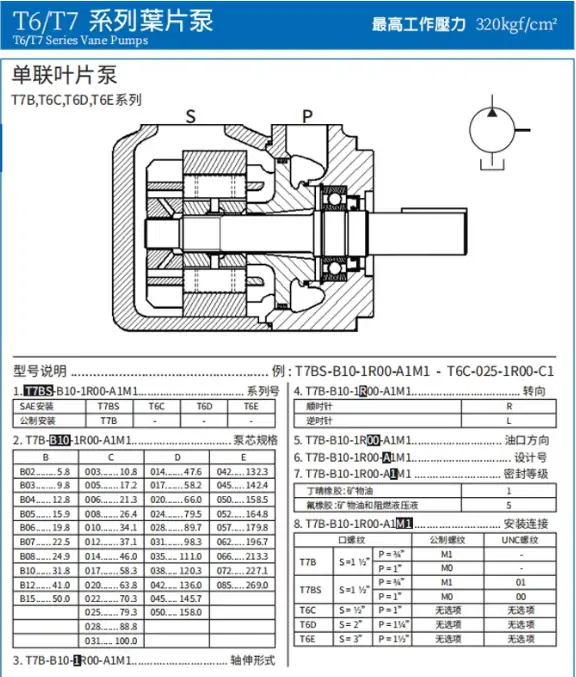

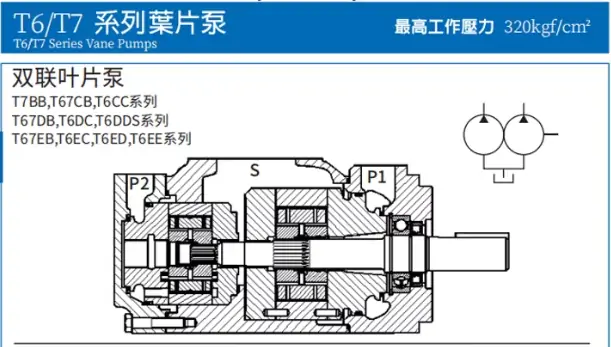

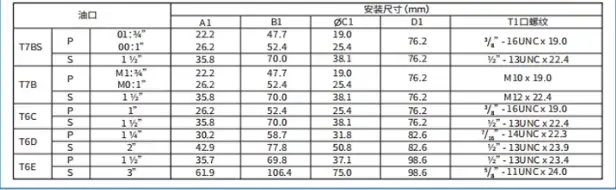

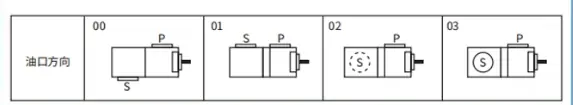

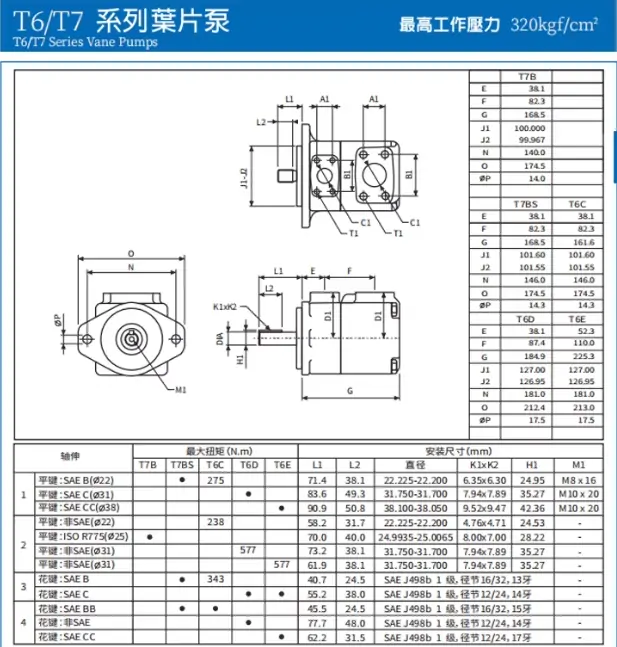

T67B系列：

T67B B04 1R02 A1MO T67B-B14-1R01-A1M0

T67BBW系列：

T67BBW B08 B04 2R03 A1M1 VC009     T67BBW B09 B08 2R00

T6C系列：

T6C 003 1R00 A1 T6C 005 1R01 B1 T6C 006 1R02 C1 T6C 008 1R03 A1 T6C 010 1R00 B1

T6C 012 1R01 C1 T6C 014 1R00 B1M0 T6C 014 1R02 A1 T6C 017 1R03 B1 T6C 020 1R00 C1

T6C 020 1R01 A1 T6C 020 1R03 B1M0 T6C 020 2R00 B1 T6C 022 1R02 B1 T6C 025 1R03 C1

T6C 028 1R00 A1 T6C 031 1R01 B1 T6C-003-1R00-A1 T6C-005-1R00-A1 T6C-006-1R00-A1

T6C-008-1R00-A1 T6C-010-1R00-A1 T6C-012-1R00-A1 T6C-012-1R02B1 T6C-014-1R00-A1

T6C-017-1R00-A1 T6C-020-1R00-A1 T6C-022-1R00-A1 T6C-031-1R00-A1 T6C-031-1R02B1

T6C-B25-1R00-A1 T6C-B28-1R00-A1 T6CC-020-020-R100-C100 T6CC-025-020-1R00-C100

T6CC-031-008-1R00-C110

T6CCW系列：

T6CCW 005 T6CCW 006 T6CCW 008 T6CCW 010 T6CCW 012 T6CCW 014 T6CCW 017

T6CCW 017 014 2L03 C100 T6CCW 020 T6CCW 020 020 2R01 C100 T6CCW 022 T6CCW 025

T6CCW 028 T6CCW 028 022 2R03 C100 T6CCW 031 T6CCW-028-B10-2R11-A10M

T6CCW-031-031-2R02-C100

T6CH系列：

T6CH29C 022 1R1B 2F0M0 10

T6D系列：

T6D 020 1R00 B1 T6D 020 2R01 B1 T6D 024 1R00 B1 T6D 024 2R01 B1 T6D 028 1R00 B1

T6D 028 2R01 B1 T6D 031 1R03 A1 T6D 031 2R01 B1 T6D 035 1R00 B1 T6D 035 2R01 B1

T6D 038 1R00 B1 T6D 038 1R00 C1 T6D 038 1R03 B1 T6D 038 2R01 B1 T6D 042 1R00 B1

T6D 042 2R01 B1 T6D 045 1R00 B1 T6D 045 2R01 B1 T6D 050 1R00 B1 T6D 050 2R01 B1

T6DC系列

T6DC 042 010 1R03 B1 T6DC 042 017 1R01 B1 T6DC-050-006-2R01 T6DC-B36-B17-1R00-B1

T6DCC系列：

T6DCC-042-031-008-1R00-C100

T6DDC系列：

T6DDC-038-035-022-1R00-C100

T6E系列：

T6E-042-1R00-C1 T6E-062-2R00-B1

T6EC系列：

T6EC 050 031 1R00 B1M0 T6EC-042-014-1R00-C100 T6EC-057-014-1L15-B1-J224

T6EC-062-022-1R00-B1-J224

T6ED系列：

T6ED 057 042 1L00 B1 T6ED 057 042 1R00 B1 T6ED 072 020 1R01 B1 T6ED-045-020-1R00-C100

T6ED0500351R01B1

T6EDC系列：

T6EDC-062-035-017-1R00-C100

T7B/T7BS系列：

T7B/T7BS-012-1R00-A1-M0 T7BB/T7BBS-B10-B10-1R00-A100

T7D/T7DS系列：

T7D/T7DS-035-1R00-A1-M0

T7DB/T7DBS系列：

T7DB/T7DBS-B42-B10-1R00-A100

T7DD/T7DDS系列：

T7DD/T7DDS-B42-B22-1R00-A1-M0

T7E/T7ES系列：

T7E/T7ES-O72-1R00-A1-M0

T7EB/T7EBS系列：

T7EB/T7EBS-042-B12-1R00-A101

T7EDB系列：

T7EDB-062-B28-B10-1R00-A1-00
