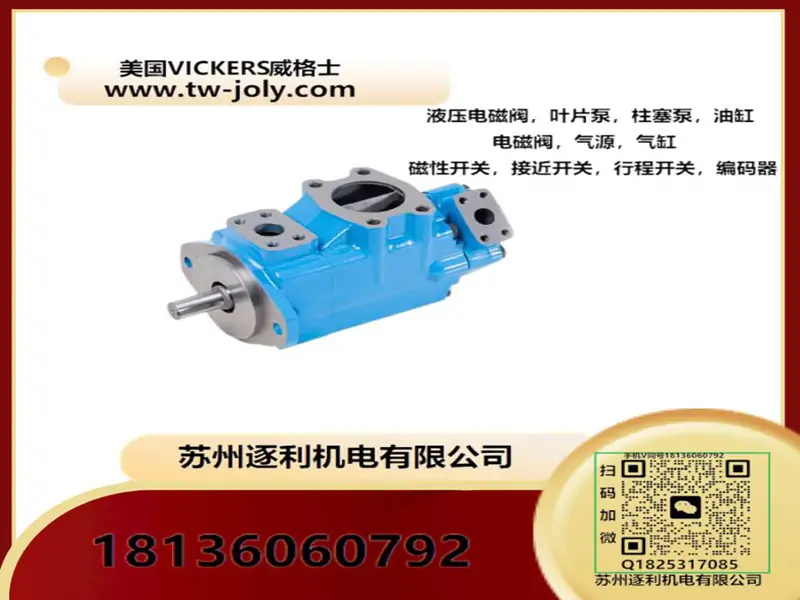

VICKERS 威格士 叶片泵35V-25A/30A/35A/38A-1A/1B/1C/1D-22R

液压系统比例压力阀

部分液压系统中使用的液压阀很多都是手调的，都是对系统的液压参数—压力、流量等进行通断式控制的元件。但有相当一部分液压系统中，手调的通断式控制已经不能满足要求，而这些系统又不需要像电液伺服阀那样有较高的精度和响应速度，通常隻希望采用较简单的电气装置，在对精度和响应速度没有很高要求的情况下实现连续控制或遥控。比例阀正是根据这种需要，在通断式控制元件和伺服控制元件的基础上，发展起来的一种新型电-液控制元件。

目前常用的比例阀大多是电气控制的，所以一般也称为电液比例阀。电气控制可采用电磁式或电动式，但常用的是电磁式。

由于比例阀是在普通液压阀的基础上加设比例电磁铁而形成并发展起来的，所以比例阀也分为压力控制、流量控制、方向控制三大类。

1．比例压力阀

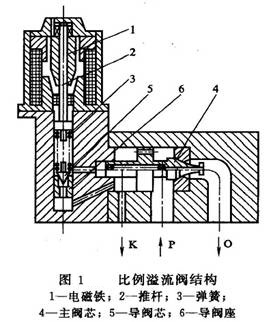

图1所示为一种典型的比例溢流阀结构。它由直流比例电磁铁（又称电磁式力马达）和先导式溢流阀组成，是一种电液比例压力阀。

当电流（电信号）输入电磁铁1后，便産生与电流成比例的电磁推力，该力通过推杆2、弹簧3作用于导阀芯5上，这时顶𫔭导阀芯所需的压力就是系统所调定的压力。因此，系统压力与输入电流成比例。如果输入电流按比例或按一定程序地变化，则比例溢流阀所控制的系统压力也按比例地或按一定程序地变化。

由于一般先导式压力阀都由先导阀和主阀两部分构成，因此，隻要改变图W所示结构的主阀，就可以获得比例减压阀、比例顺序阀等不同类型的比例阀。

若将图2所示结构的主阀部分去掉，便是直动式比例压力阀的结构形式。

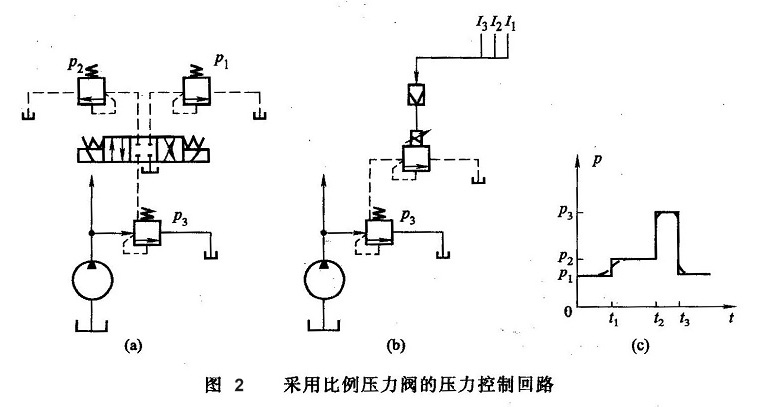

比例压力阀的应用很广，图2所示为各种压力机经常采用的多级压力控制回路[图2(a)]及改用比例压力阀后进行连续控制的实例[图2(b)]。图中表示的是三级压力控制，还可以有五级或更多级的控制。采用比例控制后不仅大大减少了液压元件，简化了管路，方便了安装、使用和维修，降低了成本，显著提高了控制性能，使压力调整由原来的阶跃式变为比例阀控制的缓变式[图2(c)]，因此避免了压力调整引起的液压沖击和振动，提高了性能。

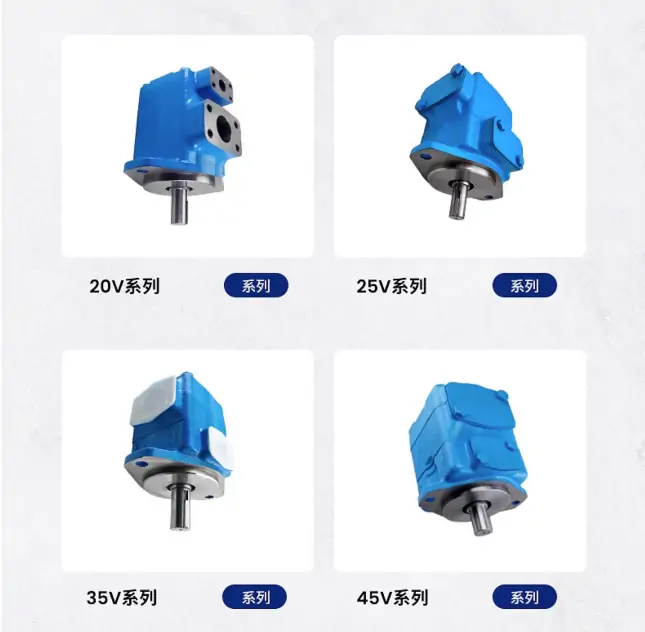

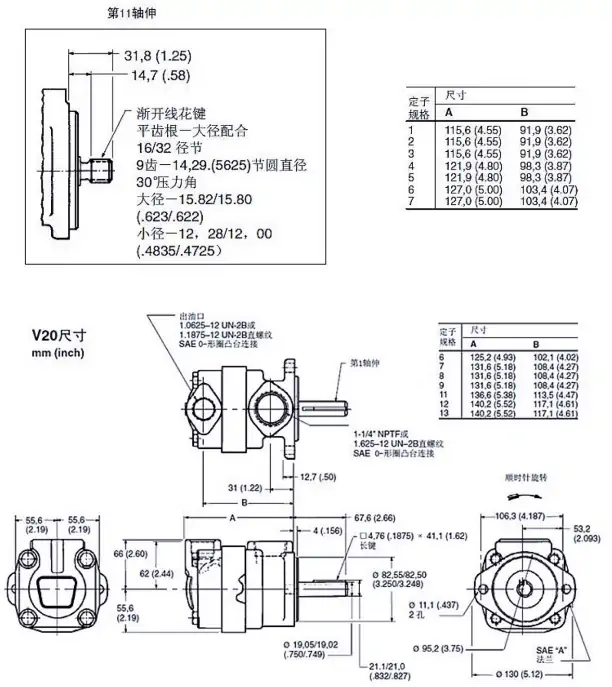

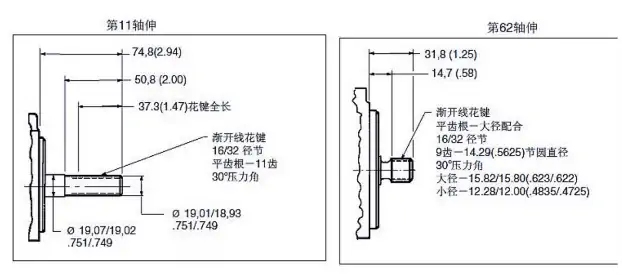

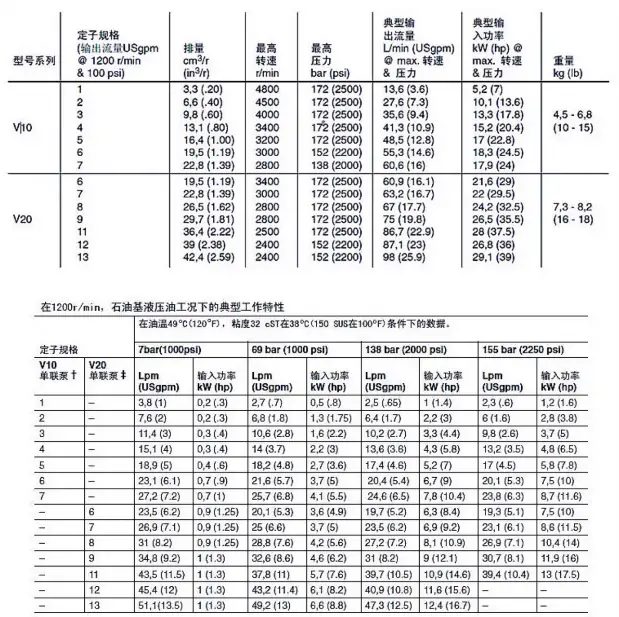

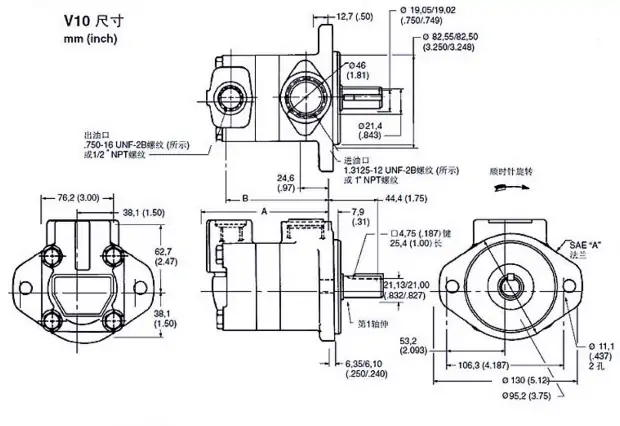

20V系列

20V11A-1A22L 20V11A-1A22R 20V11A-1B22R 20V11A-1C22R 20V11A-1D22R

20V12A-1A22R 20V12A-1D22R 20V5A-1C22R 20V5A-1D22R 20V8A-151C22R

20V8A-1A22R 20V8A-1C22L 20V8A-1C22R 20V8A-1D22R

20VQ系列

20VQ5A-1C30

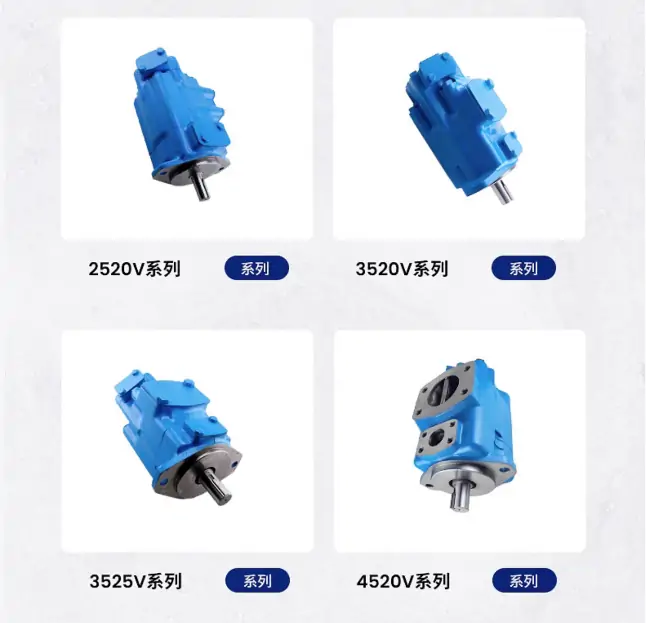

2520系列

2520V14A11-1CC22 2520V17A11 1DD22R 2520V17A11 86DD22R

2520V17A11-1CC22R 2520V17A11-1DD22R 2520V17A11-86DD22R

2520V17A14 1AA22R 2520V17A14 1CB22R 2520V17A14 1CC22R

2520V17A14-1AA22R 2520V17A14-1CB22R 2520V17A14-1CC22R

2520V17A5 1AB22R 2520V17A5 1BB22R 2520V17A5 1CC22R

2520V17A5 1DD22R 2520V17A5-1AA-22R 2520V17A5-1AB22R

2520V17A5-1BB22R 2520V17A5-1CC22R 2520V17A5-1DD22R

2520V17A8 1AA22R 2520V17A8 1BB22R 2520V17A8 1CB22R

2520V17A8 1CC22L 2520V17A8 1CC22R 2520V17A8-1AA22R 2520V17A8-1BB22R

2520V17A8-1CB22R   2520V17A8-1CC22L 2520V17A8-1CC22R

2520V21A11-1AA22R 2520V21A11-1AB22R 2520V21A11-1BB22R

2520V21A11-1CC22R 2520V21A11-1DA22R 2520V21A12-1AA22R

2520V21A12-1BB22R 2520V21A12-1CB22R 2520V21A12-1CC22R

2520V21A12-1DD22R 2520V21A14-1AA22R 2520V21A14-1AB22R

2520V21A14-1AC22R 2520V21A14-1AD22R 2520V21A14-1CB22R

2520V21A14-1DD22R   2520V21A2 1AA22R 2520V21A2 1CC22R

2520V21A2-1AA22R 2520V21A2-1CC22R 2520V21A5 1AA22R

2520V21A5 1CC22R 2520V21A5-1AA22R 2520V21A5-1CC22R

2520V21A5-1DD22R 2520V21A8-1AA22R 2520V21A8-1BB22R

2520V21A8-1CC22R 2520V21A8-1DD22R

2520VQ系列

2520VQH17A12-1DD20R

2525V系列

2525V21A17-86DA22R

25V系列

25V10A-1A22R 25V10A-1C22R 25V12A-11A22R 25V12A-1B22R 25V12A-1C22R

25V12A-1C-22R 25V12A-1D22R 25V14A-1A-22R 25V17A-1A-22R 25V21A-1A-22R

25V21A-1B-22R 25V21A-1C-22R

3520V系列

3520V25A11-1BB22R 3520V25A11-86AB22R 3520V25A12-1AA22R

3520V25A12-1CC22R 3520V25A12-1DD22R 3520V25A5-1AA22R

3520V25A5-1CC22R 3520V25A8-86CB22R 3520V3***14-1AA22R

3520V30A14-1CC22R 3520V30A2-1CC22R 3520V30A5-1DB22R

3520V30A5-1DC22R

3525V系列

3525V30A21-1CC22R 3525V38A14-1CC22R

35V系列

35V-25A-1A-22R 35V-25A-1B-22R 35V-25A-1C-22R 35V-25A-1D-22R

35V-30A 1D-22R 35V-30A-1A-22R 35V-30A-1B-22L 35V-30A-1B-22R

35V-30A-1C-22R 35V-30A-86A-22R 35V-35A-1B-22R 35V-35A-1C-22R

35V-35A-1D-22R 35V-38A-1A22L 35V-38A-1A-22R 35V-38A-1B-22R

35V-38A-1C-22R 35V-38A-1D-22R 35V60A25-1AA-22R

35VQ系列

35VQ-35A-1C2045

4520V系列

4520V60A11-1CC22R

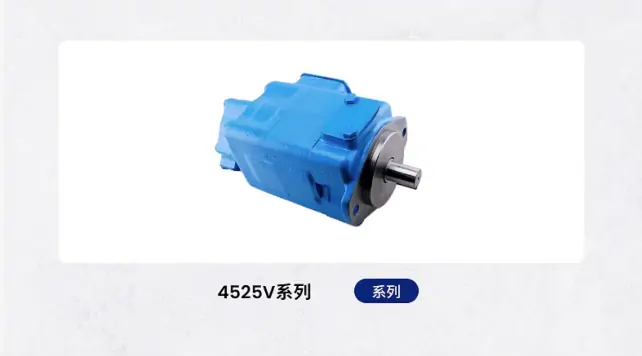

4525V系列

4525V42A21-1CC22R 4525V50A21-1AA22R 4525V60A12-1AA-22R

4525V60A12-1CC-22R 4525V60A14-1CC22R 4525V60A21-1AA22R

4525V60A21-1CC22R

4535V系列

4535V42A30-1BB22R 4535V42A30-1DD22R 4535V42A35-1CC22R

4535V60A25-1AA-22R 4535V60A25-1CC-22R 4535V60A38-1CC22R

45V系列

45V42A-1C22R 45V50A-1B22R 45V50A-1C22R 45V60A-1A22R

45V60A-1C22R PVB10RS40C11

PVB系列

PVB15RS40C11 PVB20RS40C11  PVB29RS40C11 PVB29-RS41-C12  PVB45RS40C11

PVB45-RS41-C12 PVB5-RS40-C11     PVB6RS40C11

VICKERS柱塞泵、VICKERS叶片泵、VICKERS电磁阀、VICKERS油泵、VICKERS变量泵、VICKERS液压马达、VICKERS方向阀、VICKERS压力阀、VICKERS流量阀、VICKERS比例阀、VICKERS定量泵、VICKERS马达等。 VICKERS系列 叶片泵有V系列、V（Q）系列、 威格士柱塞泵系列 威格士PVQ系列：PVQ5、PVQ10、PVQ13、PVQ20、PVQ25、PVQ29、PVQ45、PVQ32-B2R-SE1S ， PVQ32-B2R-SS1S PVB系列：PVB5、PVB10、PVB15、PVB20、PVB25、PVB29、PVB45 轴向柱塞泵：PVB5/6、PVB10/15、PVB20/29、PVB45、PVB90；PVB20-F-MRSFXN PV柱塞泵：PV066、PV090、PV130、PV180、PV250； PVH柱塞泵：PVH57QIC，PVH63QIC，PVH74QIC，PVH81QIC，PVH98QIC，PVH106QIC，PVH131QIC PVH141QIC，PVH074R13 PVM柱塞泵:PVM018/020、PVM045/050、PVM057/063、PVM131/14等 威格士泵芯：60S、57S、50S、47S、45S、42S、38S、35S、30S、25S、21S、17S、14S、12S、11S、9S、8S、5S 威格士叶片泵　系列(Q)V10、V20 、20V、25V、35V、45V。 威格士双联叶片泵：2520V、3520V、3525V、4520V、4525V、4535V
