VICKERS威格士叶片泵25V/35V/3520V/3525V/4525V/4535V系列油泵

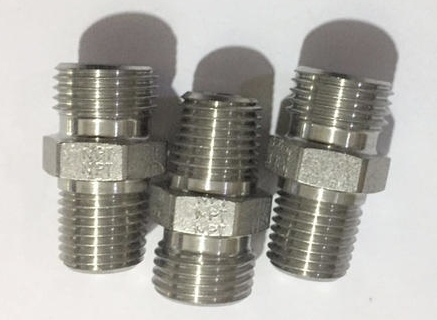

扩口式和卡套式管接头使用要点
1、扩口式管接头
它适用于中低压的薄壁有色金属（铜，铝）管和塑料管，其使用要点如下：
①．接头体密封锥面的粗糙度、不平度。角度误差，锥面对螺纹面的径向振摆，管套内锥面的角度误差、对内孔的径向振摆，螺母压紧端面A对螺纹面的垂直度等等，均对密封面的接合质量有影响，因此必须保证规定的加工精度。
②．管子端部的扩口质量对密封面的接合质量有直接影响，也是影响洩露的重要因素，应给与足够重视，应设计扩口模具。
③．扩口前必须将管子端面切平，保证与轴缐垂直，去掉毛刺。
④．扩口时，要保证喇叭口直径d的正确性。
⑤．接头体外锥面及管端喇叭口内表面是密封表面，装配前清洗干净。
⑥．装配时要保证管端喇叭口与接头锥面同轴缐，避免歪斜。
⑦．装配时，螺母的拧紧力矩要适当。通常的经验是：先用手拧紧螺母后（要求接头体和螺母螺纹配合良好），再用扳手拧紧1/4圈就可以达到要求的压紧程度。
⑧．在高频振动或高压沖击的液压系统中，应尽量不用此种接头
2、卡套式管接头此种管接头有较好的抗振和抗液压沖击性能，可以用在高压有沖击和振动的管路。其使用要点如下；
①．卡套是这种接头的关键零件，要求卡套不仅要有较高的制造精度，而且要求有足够的硬度和韧性，保证刃口锋利不损坏；同时中部弹性良好，以便産生中部外凸的弹性变形。
②．管子表面硬度在80HRB以下，以利于卡套切入，但是管壁也不能过软过薄，以免卡紧时变形。
③．切断管子时。要保证管端与轴缐垂直。装配前应去掉切口处的毛刺和内外棱角，但是倒角尺寸不得大于管壁厚度的1/4.
④．要求外径公差及圆度误差小的管子，如冷拨无缝钢管。
⑤．接头体的内锥面A和卡套左端的外锥面B不得有任何刀痕或擦伤，装配前应将接头体擦洗干净。
⑥．组装前将准备插入接头的管子端部清洗擦净，避免铁屑、沙尘等损坏卡套或进入工作液内。
⑦．装配前卡套两端要涂油脂润滑
⑧．紧固力矩是卡套式接头装配的关键之一，紧固力矩不够时，卡套刃口不能切入管壁或切入深度不足，紧固力矩过大又可能卡坏管子。因此要依照管接头生産厂家的使用说明书进行装配。
⑨．为了装配可靠可施工方便，在正式装配前必须进行预装配。
20V系列
20V11A-1A22L 20V11A-1A22R 20V11A-1B22R 20V11A-1C22R 20V11A-1D22R
20V12A-1A22R 20V12A-1D22R 20V5A-1C22R 20V5A-1D22R 20V8A-151C22R
20V8A-1A22R 20V8A-1C22L 20V8A-1C22R 20V8A-1D22R
20VQ系列
20VQ5A-1C30
2520系列
2520V14A11-1CC22 2520V17A11 1DD22R 2520V17A11 86DD22R
2520V17A11-1CC22R 2520V17A11-1DD22R 2520V17A11-86DD22R
2520V17A14 1AA22R 2520V17A14 1CB22R 2520V17A14 1CC22R
2520V17A14-1AA22R 2520V17A14-1CB22R 2520V17A14-1CC22R
2520V17A5 1AB22R 2520V17A5 1BB22R 2520V17A5 1CC22R
2520V17A5 1DD22R 2520V17A5-1AA-22R 2520V17A5-1AB22R
2520V17A5-1BB22R 2520V17A5-1CC22R 2520V17A5-1DD22R
2520V17A8 1AA22R 2520V17A8 1BB22R 2520V17A8 1CB22R
2520V17A8 1CC22L 2520V17A8 1CC22R 2520V17A8-1AA22R 2520V17A8-1BB22R
2520V17A8-1CB22R 2520V17A8-1CC22L 2520V17A8-1CC22R
2520V21A11-1AA22R 2520V21A11-1AB22R 2520V21A11-1BB22R
2520V21A11-1CC22R 2520V21A11-1DA22R 2520V21A12-1AA22R
2520V21A12-1BB22R 2520V21A12-1CB22R 2520V21A12-1CC22R
2520V21A12-1DD22R 2520V21A14-1AA22R 2520V21A14-1AB22R
2520V21A14-1AC22R 2520V21A14-1AD22R 2520V21A14-1CB22R
2520V21A14-1DD22R 2520V21A2 1AA22R 2520V21A2 1CC22R
2520V21A2-1AA22R 2520V21A2-1CC22R 2520V21A5 1AA22R
2520V21A5 1CC22R 2520V21A5-1AA22R 2520V21A5-1CC22R
2520V21A5-1DD22R 2520V21A8-1AA22R 2520V21A8-1BB22R
2520V21A8-1CC22R 2520V21A8-1DD22R
2520VQ系列
2520VQH17A12-1DD20R
2525V系列
2525V21A17-86DA22R
25V系列
25V10A-1A22R 25V10A-1C22R 25V12A-11A22R 25V12A-1B22R 25V12A-1C22R
25V12A-1C-22R 25V12A-1D22R 25V14A-1A-22R 25V17A-1A-22R 25V21A-1A-22R
25V21A-1B-22R 25V21A-1C-22R
3520V系列
3520V25A11-1BB22R 3520V25A11-86AB22R 3520V25A12-1AA22R
3520V25A12-1CC22R 3520V25A12-1DD22R 3520V25A5-1AA22R
3520V25A5-1CC22R 3520V25A8-86CB22R 3520V3***14-1AA22R
3520V30A14-1CC22R 3520V30A2-1CC22R 3520V30A5-1DB22R
3520V30A5-1DC22R
3525V系列
3525V30A21-1CC22R 3525V38A14-1CC22R
35V系列
35V-25A-1A-22R 35V-25A-1B-22R 35V-25A-1C-22R 35V-25A-1D-22R
35V-30A 1D-22R 35V-30A-1A-22R 35V-30A-1B-22L 35V-30A-1B-22R
35V-30A-1C-22R 35V-30A-86A-22R 35V-35A-1B-22R 35V-35A-1C-22R
35V-35A-1D-22R 35V-38A-1A22L 35V-38A-1A-22R 35V-38A-1B-22R
35V-38A-1C-22R 35V-38A-1D-22R 35V60A25-1AA-22R
35VQ系列
35VQ-35A-1C2045
4520V系列
4520V60A11-1CC22R

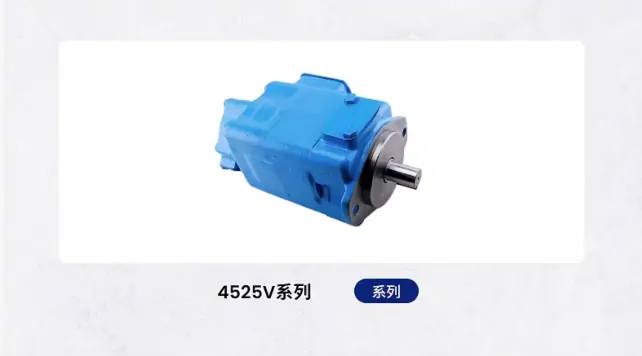

4525V系列
4525V42A21-1CC22R 4525V50A21-1AA22R 4525V60A12-1AA-22R
4525V60A12-1CC-22R 4525V60A14-1CC22R 4525V60A21-1AA22R
4525V60A21-1CC22R
4535V系列
4535V42A30-1BB22R 4535V42A30-1DD22R 4535V42A35-1CC22R
4535V60A25-1AA-22R 4535V60A25-1CC-22R 4535V60A38-1CC22R
45V系列
45V42A-1C22R 45V50A-1B22R 45V50A-1C22R 45V60A-1A22R
45V60A-1C22R PVB10RS40C11
PVB系列
PVB15RS40C11 PVB20RS40C11 PVB29RS40C11 PVB29-RS41-C12 PVB45RS40C11
PVB45-RS41-C12 PVB5-RS40-C11 PVB6RS40C11

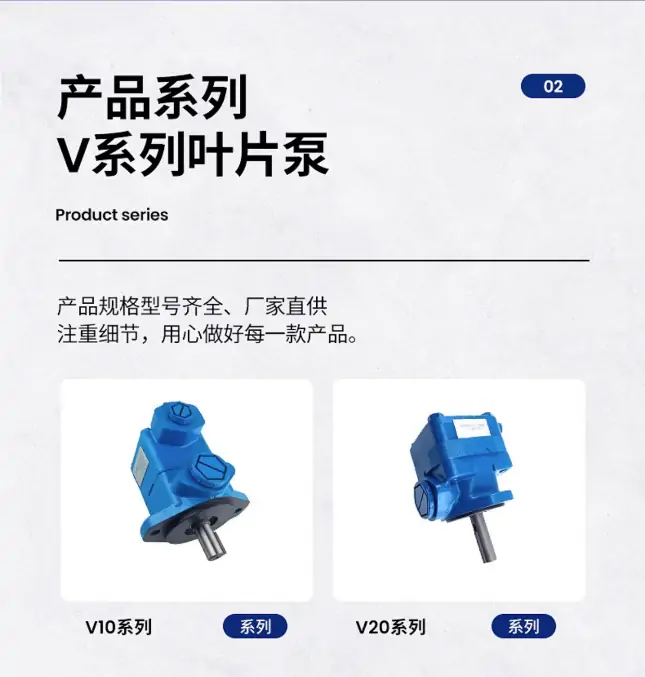

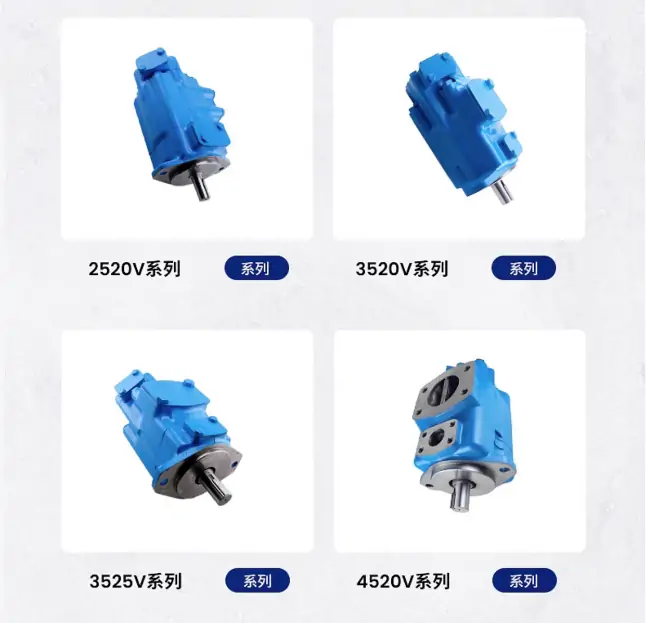

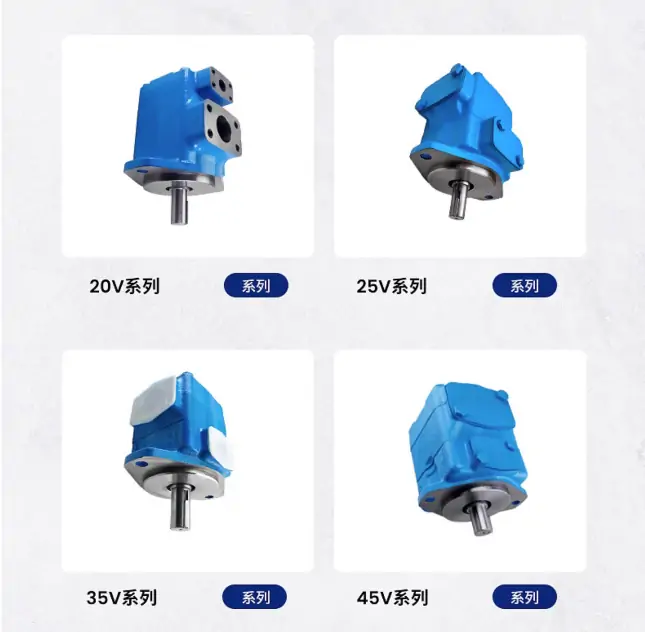

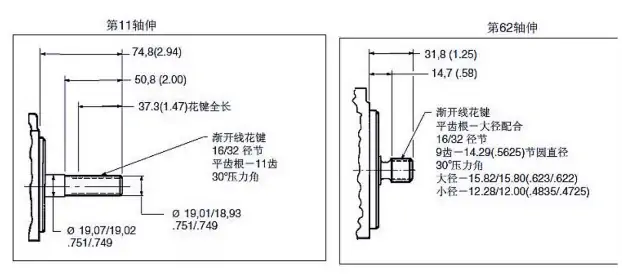

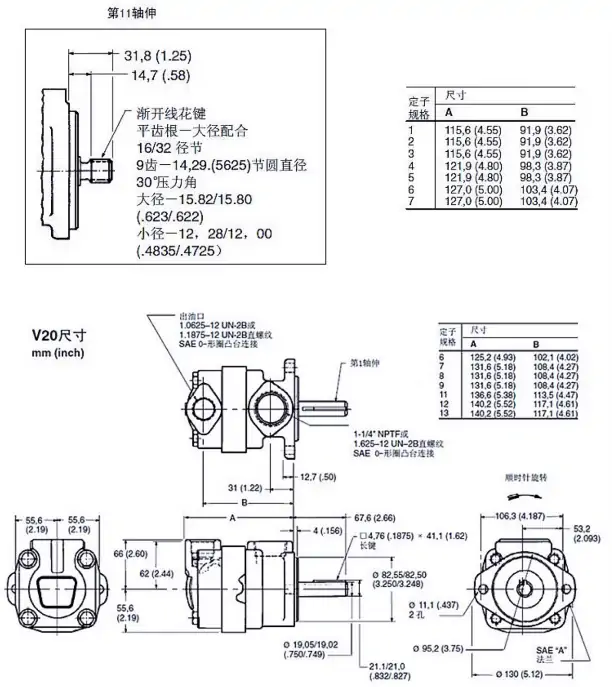

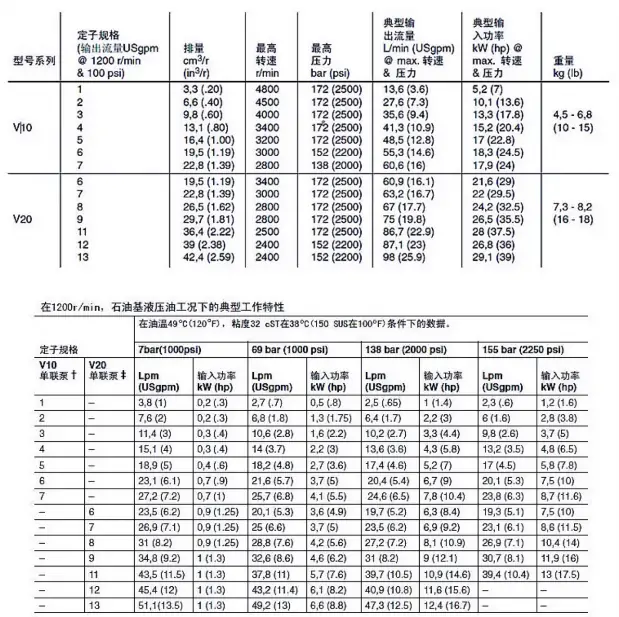

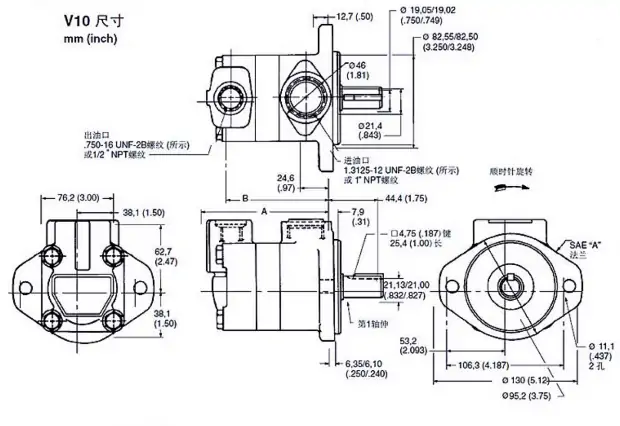

VICKERS柱塞泵、VICKERS叶片泵、VICKERS电磁阀、VICKERS油泵、VICKERS变量泵、VICKERS液压马达、VICKERS方向阀、VICKERS压力阀、VICKERS流量阀、VICKERS比例阀、VICKERS定量泵、VICKERS马达等。 VICKERS系列 叶片泵有V系列、V（Q）系列、 威格士柱塞泵系列 威格士PVQ系列：PVQ5、PVQ10、PVQ13、PVQ20、PVQ25、PVQ29、PVQ45、PVQ32-B2R-SE1S ， PVQ32-B2R-SS1S PVB系列：PVB5、PVB10、PVB15、PVB20、PVB25、PVB29、PVB45 轴向柱塞泵：PVB5/6、PVB10/15、PVB20/29、PVB45、PVB90；PVB20-F-MRSFXN PV柱塞泵：PV066、PV090、PV130、PV180、PV250； PVH柱塞泵：PVH57QIC，PVH63QIC，PVH74QIC，PVH81QIC，PVH98QIC，PVH106QIC，PVH131QIC PVH141QIC，PVH074R13 PVM柱塞泵:PVM018/020、PVM045/050、PVM057/063、PVM131/14等 威格士泵芯：60S、57S、50S、47S、45S、42S、38S、35S、30S、25S、21S、17S、14S、12S、11S、9S、8S、5S 威格士叶片泵 系列(Q)V10、V20 、20V、25V、35V、45V。 威格士双联叶片泵：2520V、3520V、3525V、4520V、4525V、4535V
本文由苏州逐利机电整理发布，如需转载请浏览来源及出处，原文地址：http://www.tw-joly.com/yyyb/33.html
