液压阀安装方式、管路布置
液压阀的安装方式及其管路布置要求，还不是很清楚的朋友赶紧看看哦！
①液压阀安装方式一般分为管式和闆式两种，管式液压阀是通过阀体上的螺纹孔直接与油管，管接头等连接，结构简单，重量轻，适用于移动式设备和流量较小的液压元件的连接，应用较广。缺点是元件分散布置，可能的漏油环节多，装卸不方便。
②闆式液压阀需要专用底闆连接，液压管路与连接闆相连，液压阀用螺丝固定在底闆上。由于元件集中布置，安装，操纵，调节及维修都比较方便，应用较为广泛。液压系统管路布置一般在所连接的液压阀及其他设备安装布置完成后进行，因此限制了布置方案。
③液压系统管路敷设位置应该便于装拆，维修，并且不妨碍周边环境的畅通。不妨碍液压阀和设备部件的调整，运转，检修和拆装等。管路之间应留有足够间距，同一排管路的法兰或连接头应该错𫔭一段距离，保证安装及拆卸方便。
④穿墙管路的接头位置应该离墙面一定距离，液压阀之间的管路尽可能采用明管以便于检修。管路应该有充分的支撑和固定，不允许在液压阀连接面上诱发应力；管路应有一定弯部，弯管半径要足够大，但管接头附近应保证直管。
⑤对于软管，应保证其不被拉紧，不受扭曲，弯曲程度在允许范围内，相邻两条软管不会相互摩擦，避免与尖锐零部件距离过近，以满足液压阀连接管路布置的基本要求。

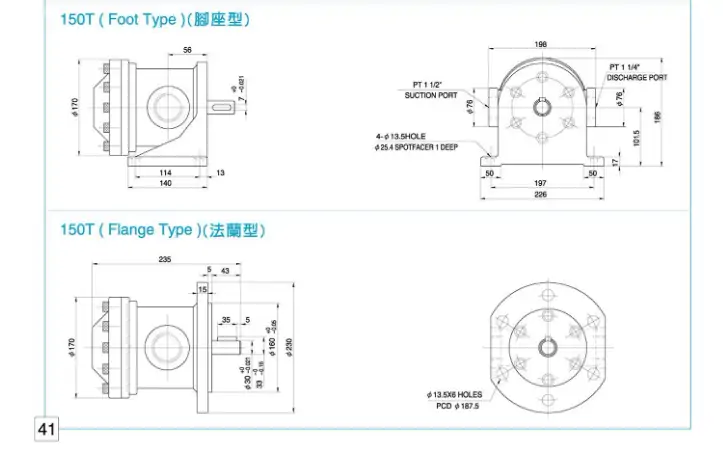

150T-116-FR，150T-116-F-R-01，150T-125-FR，150T-125-F-R-01，150T-48-FR，150T-61-FR
150T-61-F-R-01，150T-75-FR，150T-75-F-R-01，150T-94-FR，150T-94-F-R-01

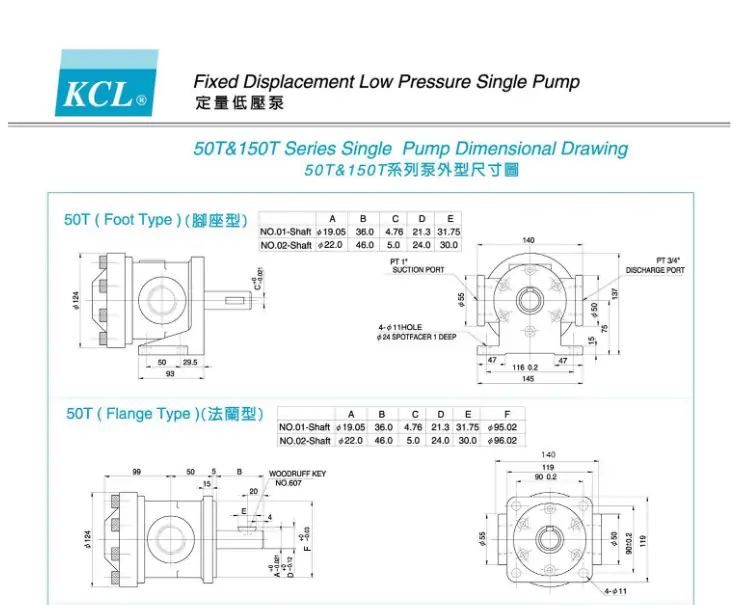

50T-07-F-R-01，50T-10-F-R-01，50T-12-F-R-01，50T-14-F-R-01，50T-17-F-L-02
50T-17-F-R-01，50T-20-F-R-01，50T-23-F-R-01，50T-26-F-R-01，50T-30-F-R-01
50T-36-F-R-01，50T-39-F-R-01，50T-43-F-R-01
DVQ20-14-F-RAL-03，DVQ20-32-F-RRB-02，DVQ25-18-F-RAA-01，DVQ25-22-F-RAA-01
DVQ25-26-F-RAA-01，DVQ25-32-F-RAA-01，DVQ25-38-F-RAA-01，DVQ25-38-F-RAR-01
DVQ25-43-F-RAA-01，DVQ25-43-F-RAB-01，DVQ25-47-F-RAA-01，DVQ25-52-F-RAA-01
DVQ25-60-F-RAA-01，DVQ25-65-F-RAA-01，DVQ25-75-F-RAA-01
DVQ425-216-60-F-RABD-03，DVQ435-156-60-F-RABD-01
SVQ215-26-23-F-RABD-03-2，SVQ315-94-8-F-RLRA-01，SVQ425-156-32-F-RABD-03，SVQ435-156-60-F-RABD-01
VPKCC-F2020-A1A1-01-A，VPKCC-F2020-A2A2-01-A，VPKCC-F2020-A3A3-01-A，VPKCC-F2020-A4A4-01-A
VPKCC-F3030-A1A1-01-A，VPKCC-F3030-A2A2-01-A，VPKCC-F3030-A3A3-01-A，VPKCC-F3030-A4A4-01-A
VPKCC-F4040-A1A1-01，VPKCC-F4040-A2A2-01，VPKCC-F4040-A3A3-01，VPKCC-F4040-A4A4-01
VPKC-F12-A2-01，VPKC-F12-A3-01，VPKC-F12-A4-01，VPKC-F15-A2-01，VPKC-F15-A3-01
VPKC-F15-A4-01，VPKC-F20-A2-01，VPKC-F20-A3-01，VPKC-F20-A3-01-1，VPKC-F20-A4-01
VPKC-F30-A2-01，VPKC-F30-A3-01，VPKC-F30-A4-01，VPKC-F40-A2-01，VPKC-F40-A3-01，VPKC-F40-A4-01
VQ15-11-F-RAA-01，VQ15-14-F-RAA-01，VQ15-17-F-RAA-01，VQ15-19-F-RAA-01，VQ15-23-F-RAA-01
VQ15-26-F-RAA-01，VQ15-31-F-RAA-01，VQ15-6-F-RAA-01，VQ15-8-F-RAA-01
VQ215-26-06-F-RAD-02，VQ215-52-8-F-RARA-01-2，VQ225-26-18-F-RAD-02
VQ25-18-F-RAA-01，VQ25-22-F-RAA-01，VQ25-22-F-RAR-01，VQ25-26-F-RAA-01
VQ25-32-F-RAA-01，VQ25-38-F-RAA-01，VQ25-43F-RAA-01，VQ25-43-F-RAB-01
VQ25-43-F-RRA-01，VQ25-47-F-RAA-01，VQ25-52-F-RAA-01，VQ25-60-F-RAA-01
VQ25-65-F-RAA-01，VQ25-75-F-RAA-01
VQ325-125-32-L-RARD-01，VQ325-60-18-F-RAD-02
VQ35-108-F-RAA-01，VQ35-116-F-RAA-01，VQ35-125-F-RAA-01，VQ35-60-F-RAA-01
VQ35-66-F-RAA-01，VQ35-76-F-RAA-01，VQ35-82-F-RAA-01，VQ35-88-F-RAA-01
VQ35-94-F-RAA-01，VQ425-136-22-F-RAD-02，VQ435-156-32-F-RAD-02
