液压系统及液压元件的洩漏
1、液压元件及系统洩露控制
液压系统中的工作液体是在液压元件（包括管道）的容腔内流动或暂存的。循环的工作液体之间的间隙等种种原因，有少量的液体越过容腔边界流出，液体的“越界流出”现象称为洩露。在单位时间内漏出的液体的容积为洩漏量，洩露分为内洩露和外洩露两种内洩露指液压元件内部有少量液体从高压腔洩露到低压腔，如液体从液压泵高压腔向低压腔的洩露，从阀门的压力通道向回油通道的洩露等。
外洩露指少量液体的向液压系统外部洩漏，如管接头，受压或不受压的固定结合面的静密封处和轴向滑动表面，旋转轴伸的动密封外的洩露。据统计，外洩露中：配管外洩露量占44.5%，液压缸外洩漏量占21%，液压泵外洩露量占9%，阀门外洩露量占21.5%，其他占4%。
洩露造成下列危害：
① 系统压力不稳定
② 执行机构速度不稳定，不能满足控制的要求
③ 使系统效率降低，油（液）温度升高
④ 可能引起控制失灵，元件损坏，造成设备故障甚至停産
⑤ 造成油（液）和其他物资的浪费，污染环境，可能引起火灾，造成人身事故。
2、洩露的机理
（1）缝隙洩露
缝隙中液体在两端压力差下流动，便産生洩露。
（2）多孔洩露
液压元件的各种盖闆、法兰、接头、连接底闆等，因接合表面粗糙，在密封不良的情况下，在两种表面上下接触的微观凹陷处，形成许多截面形状多样，大小不等的孔隙，液体在压力作用下，通过这些孔隙二産生洩露。
（3）粘附洩露
粘性液体与固体表面之间有一定的黏附作用，两者接触后，会在固体表面上年负一层液体。当粘附的液层过厚时，就会形成洩露的液滴或者当活塞杆缩进缸筒时被密封圈刮落。防止粘附洩露的基本方法是控制液体粘附层的厚度。
（4） 动力洩露
在转轴的密封表面上若留有螺旋形加工痕迹时其痕迹具有“泵油”作用。当轴转动时，液体在转轴回转力的作用下会沿着凹下的螺旋形痕迹流动，为了防止动力洩露，应避免子转轴密封表面和密封圈的唇边上留有“加工痕迹”，或者限制痕迹的方向。
3、回转运动的洩露控制
回转轴洩露是指回转轴伸出端承处的外洩露。该处密封具有下述特点，被密封的内部液体压力一般小于0.1MPa内部液体向外洩露是沿转轴表面的轴向，轴表面旋转并且密封件在轴上的位置不变，故不利于油膜的更换和冷却，密封面的限速度较高，通常用回转轴油封圈（简称油封）来防止洩露。
（1）油封密封原理
油封的基本结构。弹簧圈的弹力使唇部的棱带贴紧在轴表面上达到密封。
因此，油封的密封压力要适度、均匀和持久。用弹簧图箍紧油封唇部是保持密封压力持久所采用的重要措施。
（2）回流油封
若在转轴的密封表面上制有螺旋沟槽，当轴转动时，间隙中液体受到螺旋转动力的推压所産生的压力与内部液体压力相平衡。若在间隙长度范围内液体压力与外部大气压相等时，液体就不会向外洩露。如果螺旋槽𫔭在孔表面上，也会産生同样的密封效果。值得注意的是，隻有轴转动时回流密封才起作用，而且轴的转速愈高密封效果愈好，轴若停转就会洩露。

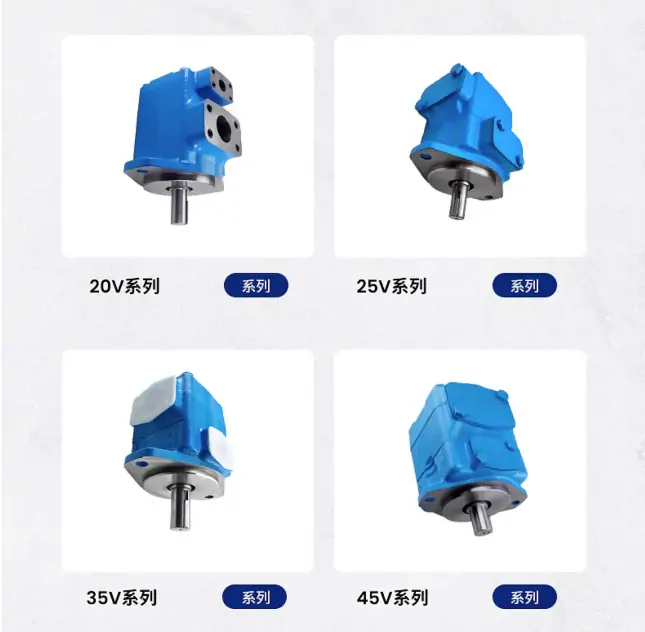

20V系列
20V11A-1A22L 20V11A-1A22R 20V11A-1B22R 20V11A-1C22R 20V11A-1D22R
20V12A-1A22R 20V12A-1D22R 20V5A-1C22R 20V5A-1D22R 20V8A-151C22R
20V8A-1A22R 20V8A-1C22L 20V8A-1C22R 20V8A-1D22R
20VQ系列
20VQ5A-1C30
2520系列

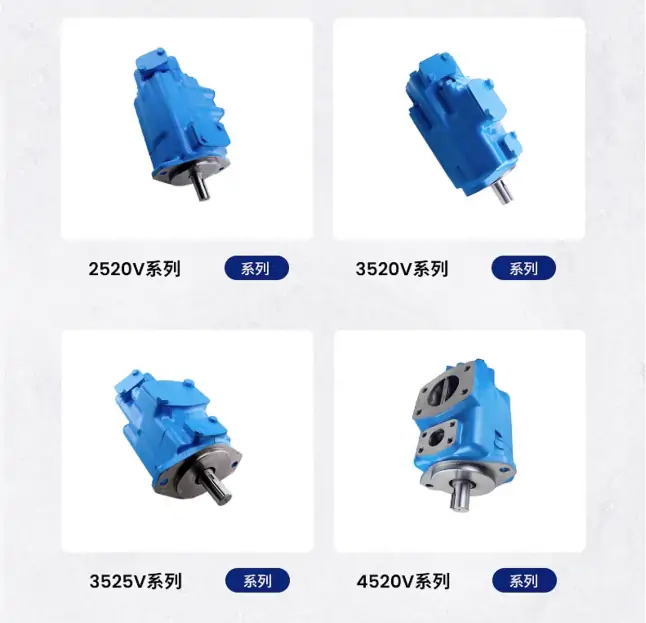

2520V14A11-1CC22 2520V17A11 1DD22R 2520V17A11 86DD22R
2520V17A11-1CC22R 2520V17A11-1DD22R 2520V17A11-86DD22R
2520V17A14 1AA22R 2520V17A14 1CB22R 2520V17A14 1CC22R
2520V17A14-1AA22R 2520V17A14-1CB22R 2520V17A14-1CC22R
2520V17A5 1AB22R 2520V17A5 1BB22R 2520V17A5 1CC22R
2520V17A5 1DD22R 2520V17A5-1AA-22R 2520V17A5-1AB22R
2520V17A5-1BB22R 2520V17A5-1CC22R 2520V17A5-1DD22R
2520V17A8 1AA22R 2520V17A8 1BB22R 2520V17A8 1CB22R
2520V17A8 1CC22L 2520V17A8 1CC22R 2520V17A8-1AA22R 2520V17A8-1BB22R
2520V17A8-1CB22R 2520V17A8-1CC22L 2520V17A8-1CC22R
2520V21A11-1AA22R 2520V21A11-1AB22R 2520V21A11-1BB22R
2520V21A11-1CC22R 2520V21A11-1DA22R 2520V21A12-1AA22R
2520V21A12-1BB22R 2520V21A12-1CB22R 2520V21A12-1CC22R
2520V21A12-1DD22R 2520V21A14-1AA22R 2520V21A14-1AB22R
2520V21A14-1AC22R 2520V21A14-1AD22R 2520V21A14-1CB22R
2520V21A14-1DD22R 2520V21A2 1AA22R 2520V21A2 1CC22R
2520V21A2-1AA22R 2520V21A2-1CC22R 2520V21A5 1AA22R
2520V21A5 1CC22R 2520V21A5-1AA22R 2520V21A5-1CC22R
2520V21A5-1DD22R 2520V21A8-1AA22R 2520V21A8-1BB22R
2520V21A8-1CC22R 2520V21A8-1DD22R
2520VQ系列
2520VQH17A12-1DD20R
2525V系列
2525V21A17-86DA22R
25V系列
25V10A-1A22R 25V10A-1C22R 25V12A-11A22R 25V12A-1B22R 25V12A-1C22R
25V12A-1C-22R 25V12A-1D22R 25V14A-1A-22R 25V17A-1A-22R 25V21A-1A-22R
25V21A-1B-22R 25V21A-1C-22R
3520V系列
3520V25A11-1BB22R 3520V25A11-86AB22R 3520V25A12-1AA22R
3520V25A12-1CC22R 3520V25A12-1DD22R 3520V25A5-1AA22R
3520V25A5-1CC22R 3520V25A8-86CB22R 3520V3***14-1AA22R
3520V30A14-1CC22R 3520V30A2-1CC22R 3520V30A5-1DB22R
3520V30A5-1DC22R
3525V系列
3525V30A21-1CC22R 3525V38A14-1CC22R
35V系列
35V-25A-1A-22R 35V-25A-1B-22R 35V-25A-1C-22R 35V-25A-1D-22R
35V-30A 1D-22R 35V-30A-1A-22R 35V-30A-1B-22L 35V-30A-1B-22R
35V-30A-1C-22R 35V-30A-86A-22R 35V-35A-1B-22R 35V-35A-1C-22R
35V-35A-1D-22R 35V-38A-1A22L 35V-38A-1A-22R 35V-38A-1B-22R
35V-38A-1C-22R 35V-38A-1D-22R 35V60A25-1AA-22R
35VQ系列
35VQ-35A-1C2045
4520V系列
4520V60A11-1CC22R

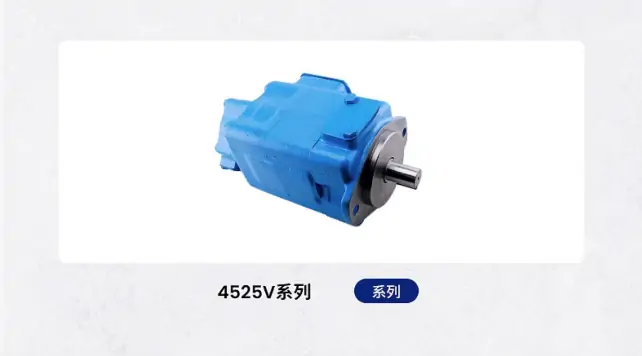

4525V系列
4525V42A21-1CC22R 4525V50A21-1AA22R 4525V60A12-1AA-22R
4525V60A12-1CC-22R 4525V60A14-1CC22R 4525V60A21-1AA22R
4525V60A21-1CC22R
4535V系列
4535V42A30-1BB22R 4535V42A30-1DD22R 4535V42A35-1CC22R
4535V60A25-1AA-22R 4535V60A25-1CC-22R 4535V60A38-1CC22R
45V系列
45V42A-1C22R 45V50A-1B22R 45V50A-1C22R 45V60A-1A22R
45V60A-1C22R PVB10RS40C11
PVB系列
PVB15RS40C11 PVB20RS40C11 PVB29RS40C11 PVB29-RS41-C12 PVB45RS40C11
PVB45-RS41-C12 PVB5-RS40-C11 PVB6RS40C11
VICKERS柱塞泵、VICKERS叶片泵、VICKERS电磁阀、VICKERS油泵、VICKERS变量泵、VICKERS液压马达、VICKERS方向阀、VICKERS压力阀、VICKERS流量阀、VICKERS比例阀、VICKERS定量泵、VICKERS马达等。 VICKERS系列 叶片泵有V系列、V（Q）系列、 威格士柱塞泵系列 威格士PVQ系列：PVQ5、PVQ10、PVQ13、PVQ20、PVQ25、PVQ29、PVQ45、PVQ32-B2R-SE1S ， PVQ32-B2R-SS1S PVB系列：PVB5、PVB10、PVB15、PVB20、PVB25、PVB29、PVB45 轴向柱塞泵：PVB5/6、PVB10/15、PVB20/29、PVB45、PVB90；PVB20-F-MRSFXN PV柱塞泵：PV066、PV090、PV130、PV180、PV250； PVH柱塞泵：PVH57QIC，PVH63QIC，PVH74QIC，PVH81QIC，PVH98QIC，PVH106QIC，PVH131QIC PVH141QIC，PVH074R13 PVM柱塞泵:PVM018/020、PVM045/050、PVM057/063、PVM131/14等 威格士泵芯：60S、57S、50S、47S、45S、42S、38S、35S、30S、25S、21S、17S、14S、12S、11S、9S、8S、5S 威格士叶片泵 系列(Q)V10、V20 、20V、25V、35V、45V。 威格士双联叶片泵：2520V、3520V、3525V、4520V、4525V、4535V
