液压系统逻辑阀中位压力干扰分析

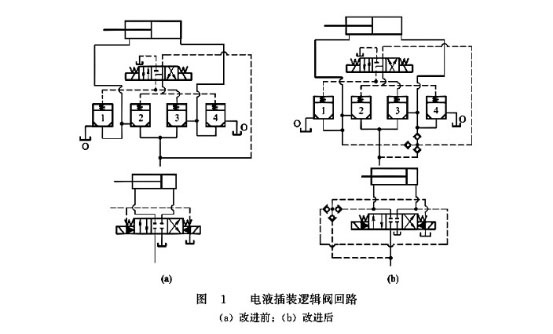

下图1(a)所示为由三位四通P型电磁阀为先导阀和4个插装阀1、2、3、4构成的O型中位机能的电液插装逻辑阀回路，由主油路引出的控制油从X经P型中位机能三位四通电磁换向阀分别进入4个插装阀的控制腔。理论上，电磁换向阀处于中位时，各插装阀(1、2、3、4)应全部关闭，P、O、A、B互不相通，但在实际工作时往往出现干扰问题，在P、O、A、B4个油口中仍然出现有某两个短时沟通的现象。例如由P→B，A→O的工况——液压缸活塞左行的工况过渡到中位时，由于液压缸惯性，会给A腔加压，出现压力pA升高大于px的现象。
这样插装阀1打𫔭，仍然有A→O的油流存在，使液压系统出现工作不正常，甚至不能工作的情况。为避免这种故障出现，可采用图1(b)的方式，即增加3个单向阀，这样不管何种现象出现，控制油p始终取自p、pA、pB中压力最高者，使在中位及工作位置时，插装阀1～4将严格地按照预定的控制处于正确的状态，达到防止压力干扰的目的。
