液压管接头

液压管接头是油管与油管、油管与液压元件中间的连接件，它应满足连接牢固、密封可靠、外形尺寸小、压降小、通流能力大、装拆方便、工艺性能好等要求，特别是管接头的密封性能是影响系统外洩漏的重要原因。所以对管接头要给予足够的重视。

在液压系统中，外径大于50mm的金属管一般都采用法兰连接。对于小直径的油管用管接头连接，常用的管接头的种类很多，按其通路数和流向可分为直通式、角通式、三通式、四通式等；按油管与管接头的连接方式不同又可分为扩口式、焊接式、卡套式等。

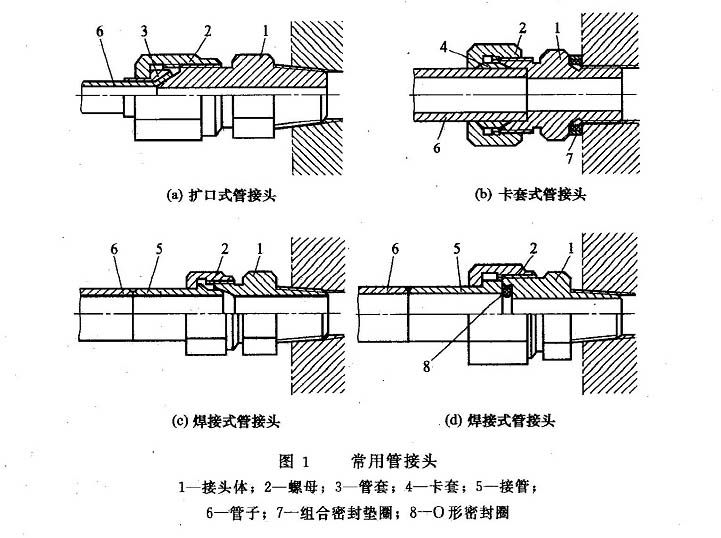

管接头与其他元件之间的连接可采用普通细牙螺纹连接，对于高压系统，接头体与连接部位可采用组合密封垫圈来密封，如图1(b)所示；对于中低压系统，可直接用锥螺纹与机体连接即可，如图1(a)、(c)、(d)所示。

(1)扩口式管接头如图1(a)所示为扩口式管接头。装配前，先把被连接的管子6在专用工具上扩成喇叭口，再用螺母2将管套3连同油管6一起压紧在接头体1上的锥形面上形成密封。管套的作用是防止拧紧螺母时管子跟着转动。这种管接头结构简单、连接可靠、装配维护方便，适用于铜管和薄壁钢管以及其他低压薄壁管道的连接。

(2)卡套式管接头如图1(b)所示为卡套式管接头的结构形式。管接头由接头体1、螺母2和卡套4组成，卡套是一个在内圆端部带有锋利刃口的金属环，拧紧螺母2时，卡套与接头体内锥面接触形成密封，同时刃口切人油管6的表面，起到连接和密封的作用。这种管接头性能良好，质量轻，体积小，密封和工作可靠，装拆方便，广泛用于液压系统中，工作压力可达32MPa。它要求管子尺寸精度高。

常用液壓管接頭

(3)焊接式管接头如图1(c)、(d)为焊接式管接头的结构和连接情况，先将螺母2套在接管5上，然后再把接管5与油管6的端部焊接起来，当拧紧螺母时，把接管和接头体1连接起来。接管和接头体结合处的密封有两种形式：一种是用球面与锥面接触密封，如图1(c)所示；另一种是用端面加O形密封圈，如图1(d)所示。前者具有自位性，安装要求不严格，但密封性能较差，使用压力不高，适用于中、低压系统；后者则可用于高压系统，使用压力也可达32MPa。焊接式管接头结构简单、制造容易、工作可靠，对管子尺寸精度要求不高。但对焊接质量要求高。

(4)软管接头对于软管接头，除要求具备一般管接头的工作可靠性外，还应具备耐振动、耐沖击和耐反複屈伸等性能。常见的有可拆式和扣压式两种，各有A、B、C三种形式， A型采用焊接式管接头，B型采用卡套式管接头，C型采用扩口式管接头。

(5)快换接头当管路中的某处需要经常拆装时，可以采用快换接头，这种接头结构比较複杂，局部阻力损失较大。
