非标液压油箱的设计注意事项
非标液压系统的设计中要考虑很多因素，其中有一项非常重要的因素就是油箱的设计安装。
顾名思义非标液压系统就是非标准的液压系统，各项元件的结合是否更加完美，就需要进行综合性的考量，不能隻考虑一处，非标液压系统中油箱的设计同样也是如此，不能隻考虑油箱，也要考虑到油箱和其它液压元件的兼容。
油箱就是非标液压泵站系统中存储液压油的容器，油箱在非标液压系统设计中需要注意的事项主要有以下几点：
1，油箱的容积要足够大。要根据非标液压泵的排量来设计，排量越大容积越大，这样才能够保证整个液压系统中有足够的液压油供应。足够大的油箱容积也便于散热，油箱的容积要大于液压油的总量，在最高的液面上面，还要留出相当于液压油总量的百分之十到十五的空间。
2，散热装置的安装。非标液压泵一般压力都很大，长时间工作会使得液压油热量升高，如果液压油温度过高，就会导緻油的粘度下降，并且增加洩漏，会直接导緻吸油不通畅，吸空等严重问题。因为液压油存储到油箱中，油箱的温度也会随之升高，对油箱降温散热，就会间接对液压油降温，对于整个液压系统来讲，都是十分重要的。散热的方式分为风冷和水冷，要根据需要安装相应的风冷器和水冷设备。
3，隔热设计，因为液压油箱容易发热，除了散热工作要做好以外，还需要考虑到油箱发出的热量是否会影响到其它部件的工作，这就要求我们要做好非标液压泵油箱的隔热设计工作。为了做好隔热，我们可以将油箱的位置尽量远离电机，或者设计为不规则油箱也是可以的，也可以根据需要加装隔温材料，达到更好的隔温效果。
4，重心的稳定。在整个非标液压泵系统中，油箱无疑是最重的部件，如果其位置不合理，造成重心不稳，那麽长期下来对设备的损害非常大，关于重心的稳定，除了场地平整以外，对油箱的位置的设计也有很大的影响。根据油箱安装位置，可分为上置式、下置式和侧置式。
5，结构的合理。油箱的设计要考虑非标液压泵站系统的整体协调性，要和其它部件以及使用环境相协调，必要时可根据需要调整油箱的形状。
6，防尘处理。如果液压油进入了灰尘，会严重影响整个非标液压泵站系统的精度及使用寿命，不单单油箱的防尘是很有必要的，其它部件也都有相应的防尘措施，比如：密封圈、防尘罩、空气过滤器、滤油器等等。
7，防锈防腐蚀处理。在整个液压系统的运行过程中，难免会産生一些化合物，对于油箱内壁的防锈和防腐蚀处理是十分必要的。

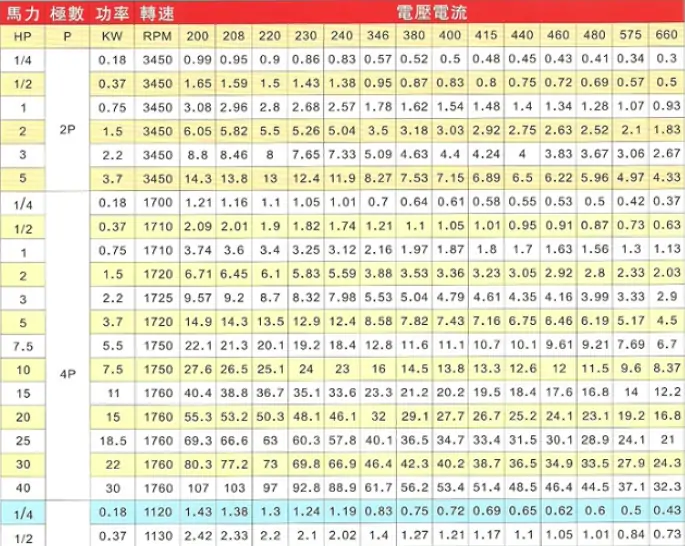

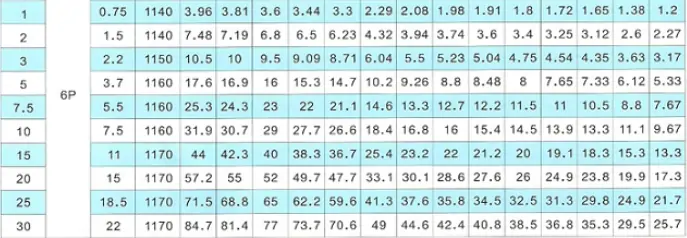

10HP 7.5kw 1HP 0.75kw 2HP 1.5kw 3HP 2.2kw 5HP 3.7kw 7.5HP 5.5kw
