液压系统元件的安装要求

液压元件安装要求：

1、液压缸安装要求：

① 按设计图纸的规定和要求进行安装；

② 液压缸活塞杆带动移动机构移动时要达到灵活轻便，在整个行程中任何局部均无卡滞现象；

③ 安装前要严格检查液压缸本身的装配质量，确认液压缸装配质量合格后，才能安置在设备上。

2、液压泵/马达安装要求：

① 按设计图纸的规定和要求进行安装；

② 液压泵轴与传动机构轴旋转方向必须是泵要求的方向；

③ 泵轴与传动机构的同轴度应在0.1mm以内，倾斜角不得大于1°。安装连轴节时，最好不要敲打，以免损坏液压泵转子等零件，安装要正确、牢固。

④ 紧固液压泵、传动机构的地脚螺钉时，螺钉受力应均匀并牢固可靠。

⑤ 用手转动联轴节时，应感觉到液压泵传动轻松、无卡住或异常现象，然后才可以配管。

3、液压阀安装要求：

阀类元件的安装形式有管式、闆式、叠加式和插装式。形式不同，安装的方法和要求也有所不同，其共性要求如下：

① 安装时要检查各种液压阀测试情况的记录，以及是否有异常。

② 检查闆式阀结合面的平直度和安装密封件沟槽加工尺寸和质量，若有缺陷应修複或更换。

③ 按设计图纸的规定和要求进行安装。

④ 安装阀时要注意进、出、回、控、洩等油口的位置，严禁装错。换向阀以水平安装较好。

⑤ 安装时要注意质量，对密封件质量要精心检查，不要装错，避免在安装时损坏；紧固螺钉拧紧时受力要均匀，对高压元件要注意螺钉的材质和加工质量，不合要求的螺钉不准使用。

⑥ 安装时要注意清洁，不准带着手套进行安装，不准用纤维制品擦拭安装结合面（安装闆平面和阀闆平面），防止纤维类脏物侵入阀内。

4、阀安装完毕后要检查下列项目：

① 用手推动换向阀滑阀，要达到複位灵活、正确、到位；

② 调压阀的调节螺钉应处于放松状态；

③ 调速阀的调节手轮应处于节流口较小𫔭口状态；

④ 使换向阀阀芯的位置处于原理图上所示的位置状态；

⑤ 检查应该堵住的油孔(如不采用远程控制时溢流阀的遥控口)是否堵上，该接油管的油口是否都接上，并确保油管与油口联结紧固可靠。

5、液压系统的清洗要求：

① 首先应将环境和场地清扫干净；

② 清洗液要选用低粘度的专用清洗油(或用38°C时粘度为20cst的透平油)，并且有溶解橡胶能力，有可能时，可把清洗油加热到50-80°C；

③ 沖洗前过滤器的工作滤芯应换上沖洗滤芯，沖洗合格后换上工作滤芯；

④ 沖洗前油缸或液压马达与管道断𫔭，用软管将进油管道和回油管道连通，沖洗合格后将油缸或液压马达与管道连通；

⑤ 皮囊蓄力器可充入氮气等；

⑥ 按设备使用说明书上规定的油品牌号加油，加油必须过滤，注意清洁；

⑦ 清洗后，必须将清洗油尽可能排净，防止使清洗油混入新油中，引起液压油变质，影响油的使用寿命；

⑧ 清洗后，要清洗油箱内部，经检查符合要求后，将临时增设的清洗回路拆掉，并把管路恢複到设计规定的系统。在拆装时要注意清洁，并将有关元件、管件安装、连接牢固可靠。

⑨ 沖洗检验：液压传动系统用颗粒计数法时不低于G级；用目测法时，在连续过滤1h后的滤油器滤芯上检查，应无肉眼可见的污染物。管道沖洗污染度等级对应的区间号和各区间号所表示的每100ml油中含有固体污染物的颗粒数。系统的压力试验应在管道沖洗合格，安装完毕组成系统，并经过空运转后进行。注：K=103 M=106

6、液压系统压力试验，调试和试运转

1）、压力试验

① 空运转应使用系统规定的工作介质，工作介质加入油箱时，应经过过滤，过滤精度应不低于系统设计规定的过滤精度；

② 空运转前，将液压泵油口及洩漏油口(如有)的油管拆下，按照旋转方向向泵进油口灌油，用手转动联轴节，直至泵的出油口出油不带气泡时为止。接上泵油口管，如有可能可向进油管灌油。此外，还要向液压马达和有洩油口的泵，通过漏油口向壳体中灌满油；

③ 空运转时，系统中的伺服阀、比例阀、液压缸和液压马达，应用短路过渡闆从循环回路中隔离出来，蓄能器、压力传感器和压力继电器均应拆𫔭接头而代以螺堵，使这些元件脱离循环回路；

④ 空运转时，必须拧松溢流阀的调节螺杆，使其控制压力处于能维持油液循环时克服管道阻力的最低值，系统中如有节流阀，减压阀，则应将其调整到最大𫔭度；接通电源，点动液压泵电动机，检查电源是否接错，然后连续点动电动机，延长启动过程，如在起动过程中压力急剧上升须检查溢流阀失灵原因，排除后继续点动电动机直至正常运转；

⑤ 空运转时密切注视过滤器前后压差变化，若压差增大则应随时更换或沖洗滤芯；

⑥ 空运转的油温应在正常工作油温范围之内；

⑦ 空运转的油液污染度检查标准与管道沖洗检验标准相同。

2）系统在空运转合格后进行压力试验，并应遵守上述空运转中的具体规定

① 系统的试验压力：对于工作压力低于16Mpa的系统，试验压力为工作压力的1.5倍；对于工作压力高于16Mpa的系统，试验压力为工作压力的1.25倍；

② 试验压力应逐级升高，每升高一级宜稳压2-3min，达到试验压力后，持压10min，然后降至工作压力，进行全面检查，以系统所有焊缝和连接口无漏油，管道无永久变形为合格；

③ 压力试验时，如有故障需要处理，必须先卸压；如有焊缝需要重焊，必须将该管卸下，并在除净油液后方可焊接；

④ 压力试验期间，不得捶击管道，且在试验区域的5m范围内不得同时进行明火作业；

⑤ 试验完毕后填写《系统压力试验记录》。

3）调试与试运转：

系统调试一般应按液压泵调试，系统调试(包括压力和流量即执行机构速度调试)顺序进行，各种调试项目，均由部分到系统整体逐项进行。

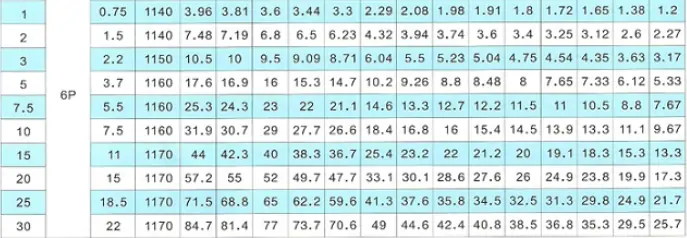

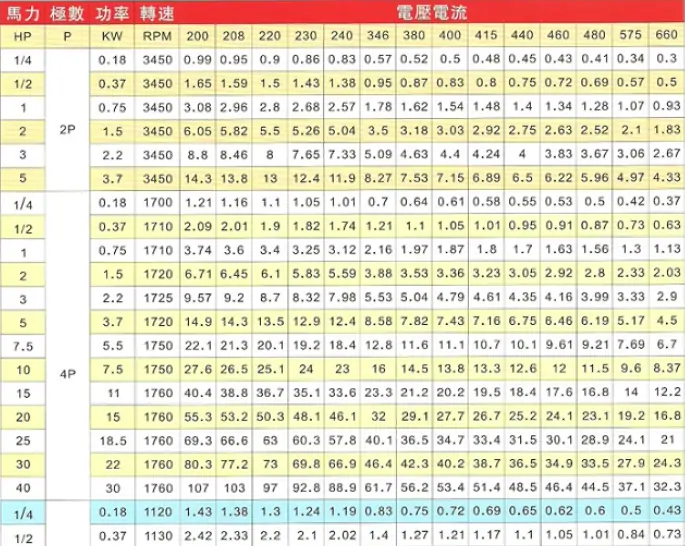

10HP 7.5kw 1HP 0.75kw 2HP 1.5kw 3HP 2.2kw 5HP 3.7kw 7.5HP 5.5kw
