沃特JPWORLD内啮合齿轮泵HG1-25-01R-VPC高压泵HG0/1/2伺服油泵

浅谈液压系统设计

①在设计液压系统时，首先要考虑的是功能实现，使用寿命和价格。绘制液压原理图后，有必要计算所有必需的选择参数。複杂的液压系统必须有一个计算手册。

②在选择油泵和电机之前，最好绘制输出功率图并尝试使系统节能。

③对于精密液压系统，控制精度高。请选择伺服阀或者比例阀，请注意液压油等级和过滤器的选择。

④为了严格控制油温，有必要在设计油箱，冷却系统和空气过滤器时进行计算。

⑤对于液压马达选择类型，主要考虑的是马达输出功率，并且必须参考马达输出的功率输出图表。

⑥必须很好地计算管道尺寸选择。在设计油路闆时，有必要综合考虑，减少工艺孔的数量，减少曲缐的流动路径。

⑦在选择液压元件的参数时，有必要保守，特别是对于国内液压元件的压力水平和寿命。要解释玩多少折扣并不容易，可以私下交流。

⑧要考虑噪声，共振现象。

⑨在整个设计中，压力检测端口应留待调试和维修。

⑩整个设计还需要考虑液压系统 的生産，装配时的清洁度。

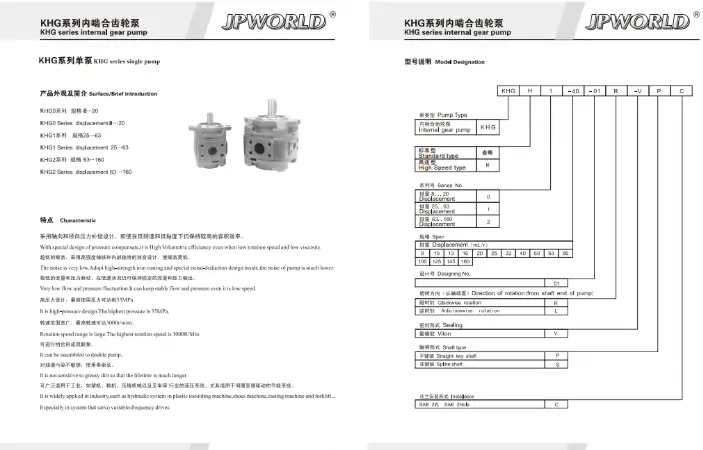

KHG0系列：

KHG0-10-01R-VPC KHG0-08-01R-VPC KHG0-13-01R-VPC KHG0-16-01R-VPC KHG0-20-01R-VPC

KHG1系列：

KHG1-25-01R-VPC KHG1-32-01R-VPC KHG1-40-01R-VPC KHG1-50-01R-VPC KHG1-63-01R-VPC

KHG2系列：

KHG2-63-01R-VPC KHG2-80-01R-VPC KHG2-100-01R-VPC KHG2-125-01R-VPC KHG2-145-01R-VPC KHG2-160-01R-VPC
