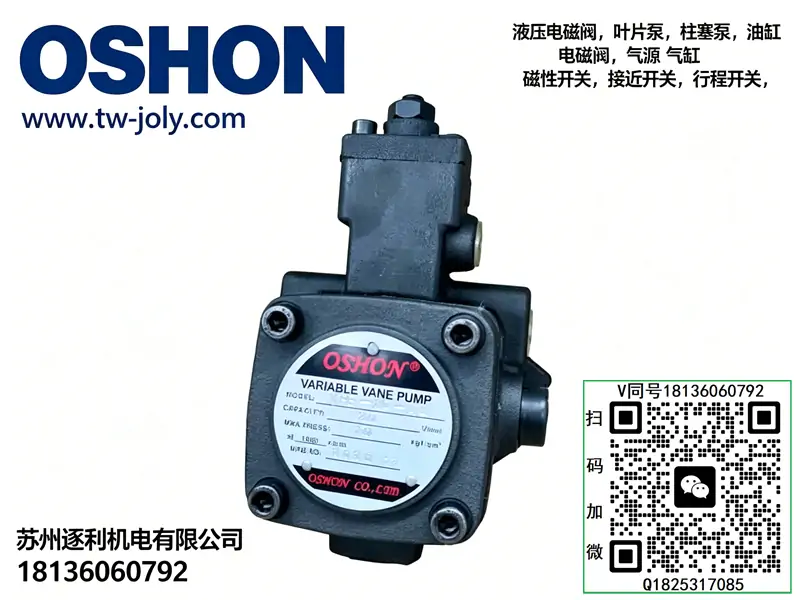

OSHON 整套电机泵组 VP20 变量泵 + 2HP 内插电机 桌面型液压站成套配套件

品牌：OSHON液压，主营变量叶片泵、双联变量泵、定量叶片泵、电磁换向阀、叠加阀、压力控制阀、管式流量单向阀，适配机床、注塑、鞋机、自动化油压设备

一、VP 标准单联低压变量叶片泵

VP-08-FA1、VP-08-FA2、VP-08-FA3
VP-12-FA1、VP-12-FA2、VP-12-FA3
VP-15-FA1、VP-15-FA2、VP-15-FA3
VP-20-FA1、VP-20-FA2、VP-20-FA3
VP-30-FA1、VP-30-FA2、VP-30-FA3
VP-40-FA1、VP-40-FA2、VP-40-FA3

二、VP1/VP2 通用变量泵（VP1 小型、VP2 标准）

VP1 系列

VP1-08-20-10、VP1-08-35-10、VP1-08-55-10、VP1-08-70-10
VP1-12-20-10、VP1-12-35-10、VP1-12-55-10、VP1-12-70-10
VP1-15-20-10、VP1-15-35-10、VP1-15-55-10、VP1-15-70-10
VP1-20-20-10、VP1-20-35-10、VP1-20-55-10、VP1-20-70-10

VP2 系列

VP2-30-20-10、VP2-30-35-10、VP2-30-55-10、VP2-30-70-10
VP2-40-20-10、VP2-40-35-10、VP2-40-55-10、VP2-40-70-10

三、VPKC 中高压变量叶片泵

VPKC-F08A1-01、VPKC-F08A2-01、VPKC-F08A3-01
VPKC-F12A1-01、VPKC-F12A2-01、VPKC-F12A3-01
VPKC-F15A1-01、VPKC-F15A2-01、VPKC-F15A3-01
VPKC-F20A1-01、VPKC-F20A2-01、VPKC-F20A3-01
VPKC-F30A1-01、VPKC-F30A2-01、VPKC-F30A3-01
VPKC-F40A1-01、VPKC-F40A2-01、VPKC-F40A3-01

四、HPV/HVPC 高压变量叶片泵

HPV-30-FA2、HPV-30-FA3
HVPC-30-FA2、HVPC-30-FA3
HPV-40-FA2、HPV-40-FA3
HVPC-40-FA2、HVPC-40-FA3

五、VPC 微型静音变量叶片泵

VPC-08-FA3、VPC-12-FA3、VPC-15-FA3
VPC-20-FA3、VPC-30-FA3、VPC-40-FA3
VPVC-F40-A1、VPVC-F40-A2、VPVC-F40-A3
VPVC-F45-A1、VPVC-F45-A2、VPVC-F45-A3

六、VHOF 系列变量泵

VHOF-08-D、VHOF-12-D、VHOF-15-D
VHOF-20-D、VHOF-30-D、VHOF-40-D

七、VE1 单联高压变量泵

VE1-20FA、VE1-20LA
VE1-30FA、VE1-30LA
VE1-40FA、VE1-40LA
带散热加长款：VE1-20FA+SL、VE1-30FA+SL、VE1-40FA+SL

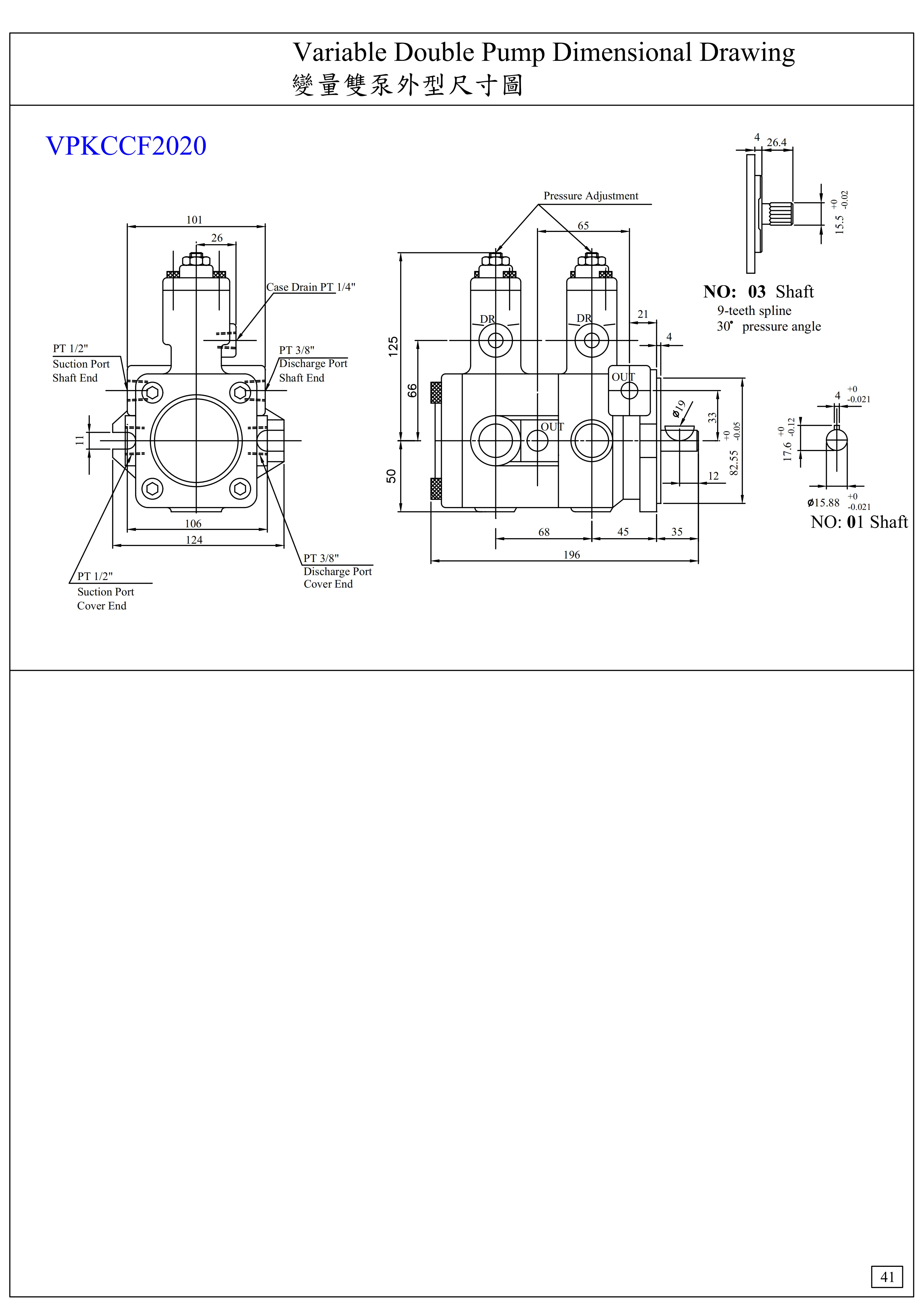

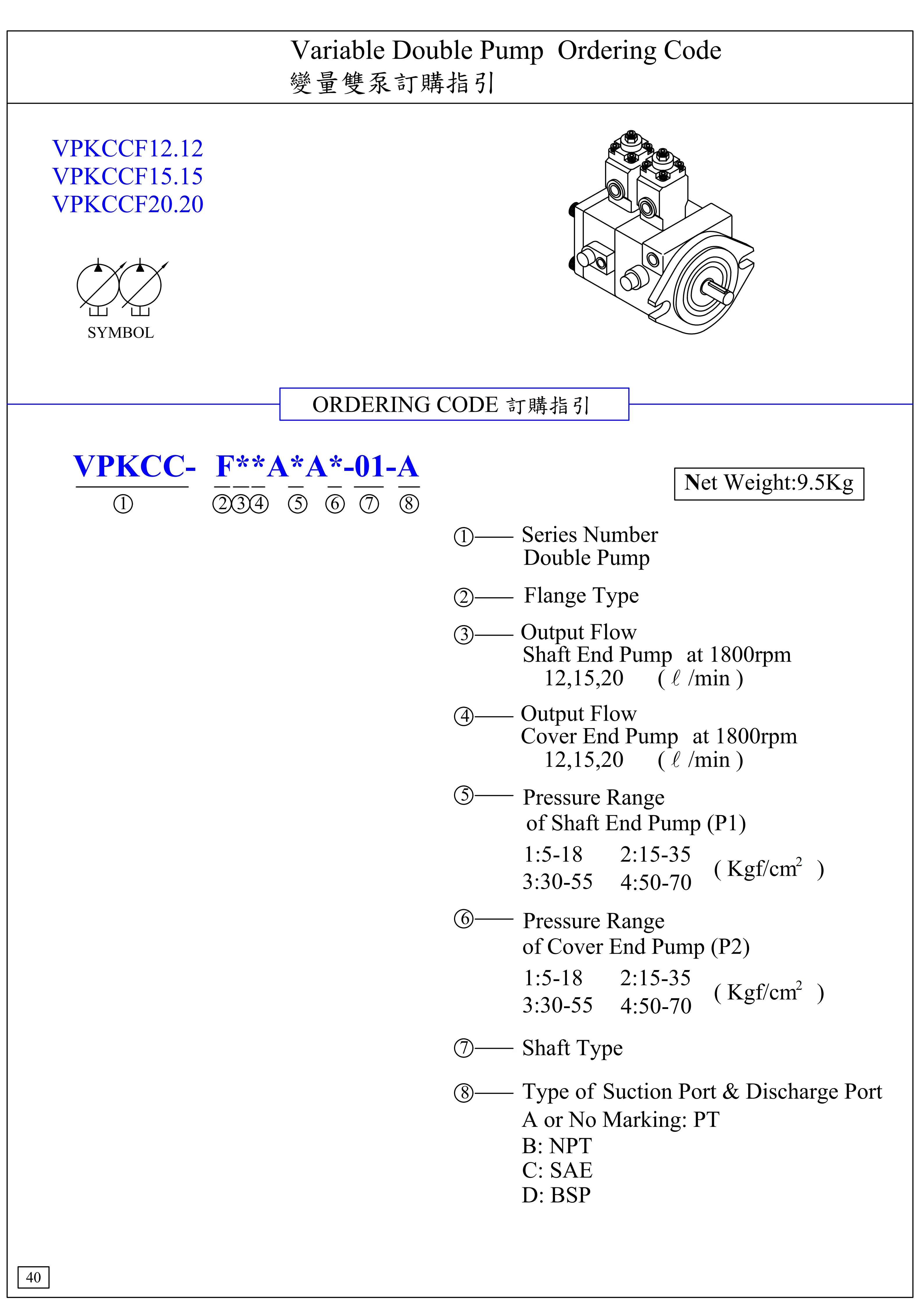

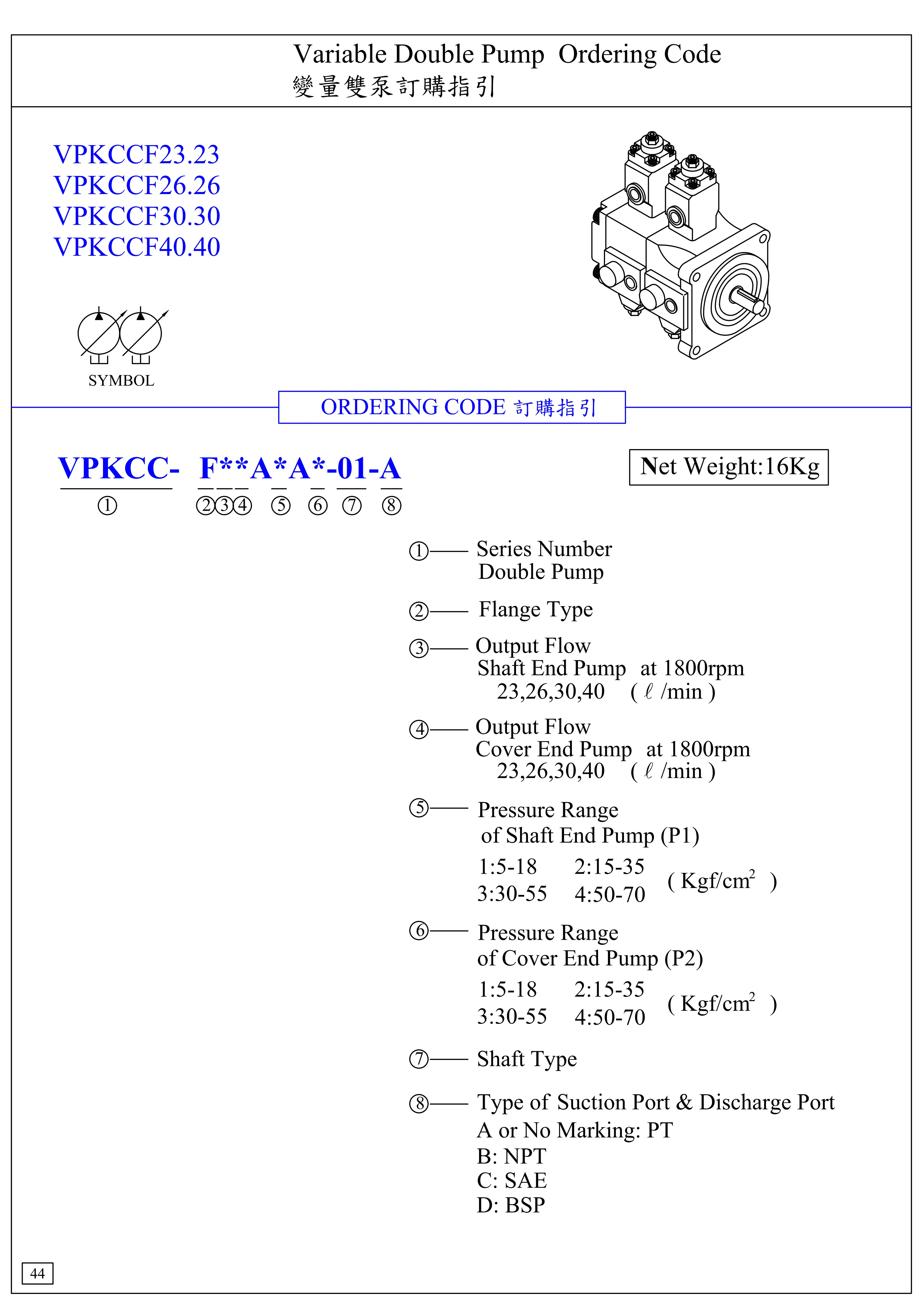

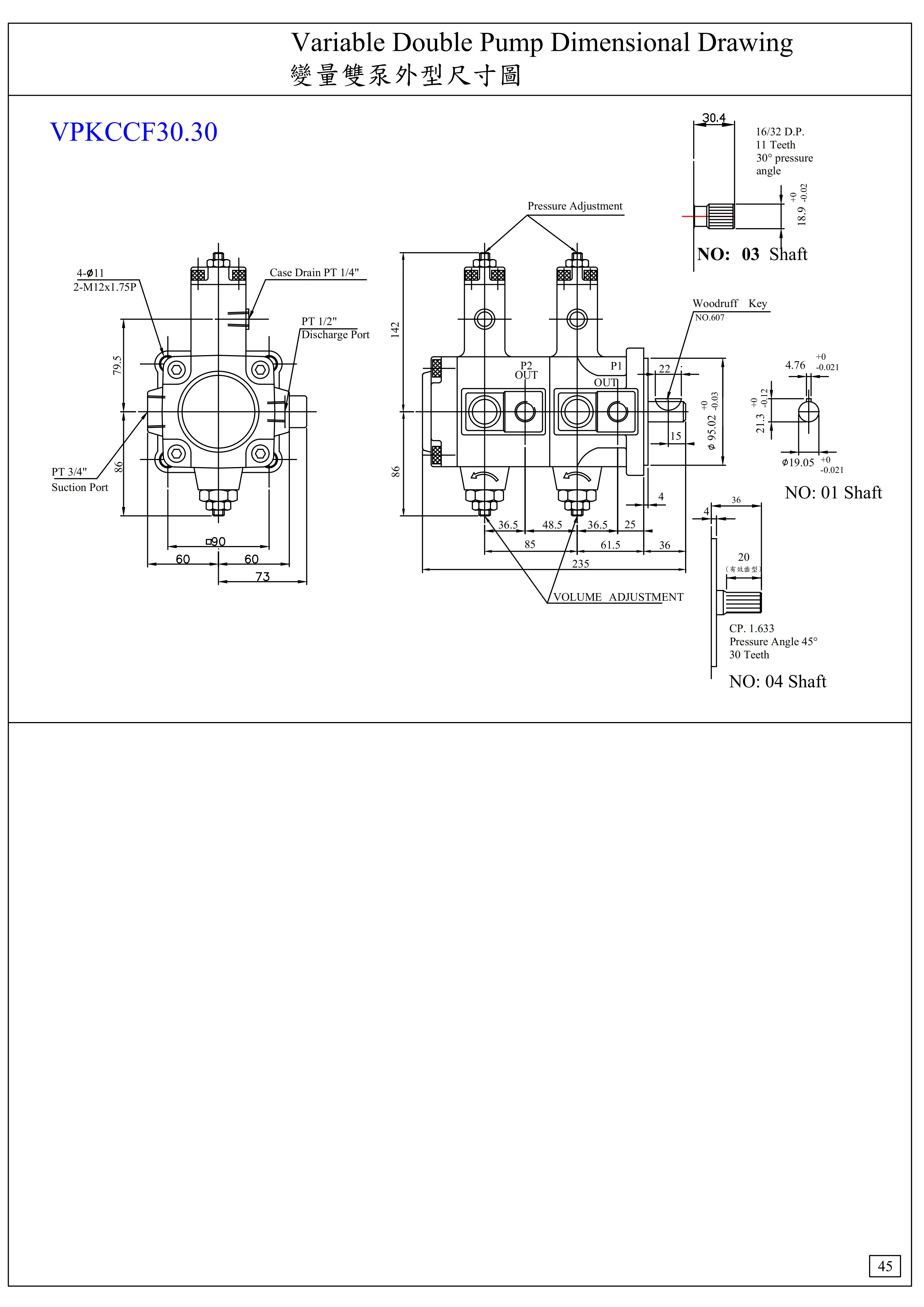

八、双联变量叶片泵系列

VP-DF 同排量双联

VP-DF-20-A、VP-DF-20-B、VP-DF-20-C、VP-DF-20-D
VP-DF-30-A、VP-DF-30-B、VP-DF-30-C、VP-DF-30-D
VP-DF-40-A、VP-DF-40-B、VP-DF-40-C、VP-DF-40-D

VVPE 高低压组合双联

VVPE-F40D-40A-10、VVPE-F40D-40B-10、VVPE-F40D-40C-10、VVPE-F40D-40D-10
VVPE-F40C-40A-10、VVPE-F40C-40B-10、VVPE-F40C-40C-10、VVPE-F40C-40D-10

VE1E1 双联泵

VE1E1-2020F-A3A3、VE1E1-3030F-A3A3、VE1E1-4040F-A3A3

九、50T 定量低压叶片泵（单 / 双联）

单联

50T-07-FR、50T-12-FR、50T-17-FR、50T-20-FR
50T-23-FR、50T-36-FR、50T-43-FR

双联

50T-07-12、50T-20-36、50T-23-39

十、电磁换向阀 DSG 标准油研互换型

DSG-02（6 通径）

二位单头：DSG-02-2B2-D24、DSG-02-2B2-A220、DSG-02-2B3-D24、DSG-02-2B8-D24
三位双头：DSG-02-3C2-D24、DSG-02-3C3-D24、DSG-02-3C4-D24、DSG-02-3C6-D24

DSG-03（10 通径）

DSG-03-2B2-D24、DSG-03-3C2-D24、DSG-03-3C4-D24、DSG-03-3C6-D24

十一、全系列叠加阀（02/03 通径）

1.MRV 叠加溢流阀

MRV-02-P-1/2/3、MRV-02-A/B-1/2/3
MRV-03-P-1/2/3、MRV-03-A/B-1/2/3

2.MPC 叠加液控单向阀

MPC-02-W/A/B、MPC-03-W/A/B

3.MTC 叠加单向节流阀

MTC-02-W/A/B、MTC-03-W/A/B

4.MSCV 叠加抗衡平衡阀

MSCV-02A、MSCV-02B、MSCV-03A、MSCV-03B

5.MBR 叠加减压阀

MBR-02-P、MBR-03-P

十二、压力控制阀

1. 远程调压阀 DG-01-B/C/H
2. 先导溢流阀 BG-03、BG-06、BG-10
3. 电磁溢流阀 BSG-03-2B2-D24、BSG-06-2B2-D24、BSG-10-2B2-D24
4. 减压阀 RG-03、顺序阀 HT-03、HT-06

十三、管式流量、单向阀

单向阀 CIT：CIT-02、CIT-03、CIT-04
节流阀 TV：TV-02、TV-03
单向节流阀 TC：TC-02、TC-03

十四、型号后缀通用释义

1. FA1/FA2/FA3：油泵法兰安装规格
2. 20/35/55/70：泵最大调压压力（kgf/cm²）；10 代表标准安装版本
3. A/B/C/D：双联泵排量组合、法兰尺寸区分
4. D24=DC24V 线圈；A220=AC220V 交流线圈
5. P/A/B/W：叠加阀油路代号（P 进油、A/B 油缸口、W 回油）
6. SL：加长散热散热型；L = 左旋泵，F = 右旋泵
7. 02=6 通径，03=10 通径；1/2/3 = 溢流阀调压档位

成套适配说明：VP20+2HP内插电机为工业标准一体式液压动力单元，采用内插直连结构，省去联轴器、泵套，整体体积紧凑、同轴度高、运行噪音低，是中小型液压站通用主力配置。VP20属于低压压力补偿变量叶片泵，搭配2HP（1.5kW）四级油压专用内插电机，自带内置调压机构，空载大流量快速进给、负载自动减流稳压、待机全自动卸荷，能耗低、温升小。适配ISO VG32/VG46抗磨液压油，无需额外转接配件，出厂匹配标准花键/平键轴，可直接搭配02通径电磁换向阀、叠加阀、溢流阀搭建简易液压系统。广泛用于数控卡盘、轻型冲压工装、小型自动化夹紧设备、磨床进给、轻型成型机械，全文零品牌标准化，体例、参数、维保规范与站内全系液压元件统一。

一、组合型号拆分释义（行业标准编码）

• VP20：低压变量叶片泵本体 VP=压力补偿变量叶片泵系列；20=公称排量20mL/r，1800rpm空载流量约26L/min；标配F法兰安装，主流压力档位A3（3.0~7.0MPa），标准顺时针转向（轴端视角R），可选平键/九齿花键轴芯适配内插电机。
• 2HP内插电机：油压专用直插式电机 2HP=额定功率1.5kW，4极标准转速1420~1450rpm；内插一体式结构，泵轴直接插入电机输出轴内孔，无外露传动部件，安全性高；标配三相380V，可定制单相220V；输出轴匹配VP20标准轴径12.7mm平键/15.875九齿花键，法兰定位尺寸与VP20法兰完全贴合。
• 同功率泵组规格对照
• 1HP（0.75kW）+VP15：小流量微进给、微型工装专用
• 2HP（1.5kW）+VP20（本款）：均衡流量功率，中小型设备通用主力
• 3HP（2.2kW）+VP30：大流量流水线、多缸同步设备
• 默认成套配置：VP20-FA3变量泵本体、2HP四级内插油压电机、定位密封O型圈、锁紧固定螺栓；泵内置调压弹簧总成、弧形静音定子、耐磨叶片；电机冷轧矽钢片、热处理耐磨输出轴、IP54防护外壳，出厂完成同轴匹配预装。
• 选型红线：本组合额定压力上限7MPa，仅适配轻载低压工况，严禁重型冲压、高压锁模、持续冲击负载；内插轴花键/平键规格必须一一对应，错配会导致轴芯磨损、异响、泵体卡死；电机功率储备仅适配VP20满流量7MPa工况，不可替换更大排量VP30/VP40泵体。

二、整套核心额定技术参数（统一工业标准）

1.VP20变量泵本体参数

• 公称排量：20mL/r
• 1450rpm空载流量：33L/min；1800rpm空载流量：39L/min
• 额定工作压力：7.0MPa；瞬时峰值压力：7.5MPa
• 标准调压区间A3档：3.0~7.0MPa，无级微调，保压无漂移
• 适配转速区间：800~1800rpm，匹配电机额定1450rpm最优工况
• 容积效率：≥89%；整机噪音：≤64dB
• 油口规格：吸油口1/2"，出油口3/8"，独立泄油口1/4"

2.2HP内插电机参数

• 额定功率：2HP=1.5kW；级数：4P；同步转速：1450rpm
• 标准电压：三相AC380V 50Hz；可选单相AC220V
• 输出轴规格：适配VP20 12.7mm平键 / 九齿花键两种制式
• 防护等级：IP54；冷却方式：自扇风冷
• 满载温升限值：≤80K；绝缘等级：B级
• 结构特性：内插封闭式直连，无需联轴器、泵套

3.整套组合通用参数

• 适配液压介质：ISO VG32/VG46抗磨液压油，40℃粘度30~50cSt
• 标准工作油温：15℃~60℃，极限区间-10℃~70℃
• 系统过滤精度：≥50μm，保护泵芯与电机配合轴面
• 泄油管要求：单独接油箱液面以下，管路背压≤0.03MPa
• 整套核心优势：一体式直插同轴、低噪节能、安装空间小、装配简易、故障率低

三、一体式泵组专属工作原理

1.内插直连传动逻辑

区别于分体联轴器泵组，2HP内插电机输出轴直接插入VP20泵轴内孔，法兰平面完全贴合定位，同轴度控制在0.03mm以内，无传动间隙、无弹性件磨损，大幅降低震动与运行噪音，杜绝联轴器老化断裂故障；整体结构无外露旋转部件，车间作业安全性更高。

2.VP20变量节能工作流程

空载进给阶段：系统压力低于调定值，泵定子偏心全开，输出最大流量，油缸快速进退，设备节拍高效；
负载夹紧阶段：系统压力上升至设定值，内置压力补偿机构自动缩小排量，仅输出维持保压的微量流量，电机负载降低、耗电减少、油温上升缓慢；
设备待机阶段：无负载需求，系统压力回落，泵自动降至最小偏心近乎零流量卸荷，电机轻载运转，相比定量泵持续溢流节能35%以上，长期待机不高温。

3.整套压力稳压调节逻辑

调压旋钮设于泵体侧面，顺时针旋转压力升高、逆时针降低，调节幅度每次0.2MPa小幅微调，调好后锁紧防松螺母，避免设备震动导致压力漂移；A3宽压弹簧适配3~7MPa绝大多数轻载夹紧、进给工况，负载小幅波动时压力波动≤±0.05MPa，工件夹紧尺寸稳定无偏差。

标准成套液压回路搭配：三相380V电源接入2HP内插电机 → VP20变量泵一体式动力单元 → 吸油滤油器 → 02通径电磁换向阀 → 执行油缸，泵本体自带调压机构，可省略外置溢流阀，简化油路布局、降低整机成本。

四、同功率泵组选型对比

五、标准化安装与整机调试步骤

1. 法兰对位预装：清理电机法兰、VP20泵法兰贴合面铁屑、油污，确认泵轴花键/平键与电机输出轴规格匹配，平稳贴合法兰平面，均匀对角锁紧固定螺栓，禁止单边强行压紧造成轴芯错位。
2. 管路匹配布置：吸油管选用通径≥1/2"耐油软管，管路短直、无弯折、无漏气，管口斜切45°浸入油箱液面100mm以上；泄油管独立布置，不得与回油管共用，管口低于油箱液面，控制背压≤0.03MPa。
3. 接线转向确认：三相电机接线完成后，瞬时点动电机，确认泵轴顺时针旋转（轴端视角），反转会造成吸油不足、建压失败、泵芯干磨损坏，转向错误调换任意两根相线即可修正。
4. 泵腔注油排气：首次开机前从出油口加注洁净VG46液压油，手动盘动电机转轴数圈排空泵内部空气，避免空转气蚀拉伤叶片。
5. 空载试运行：完全松开泵体调压螺丝，空载连续运行3~5分钟，观察电机无异常异响、无过热、泵体无渗漏，出油连续无气泡。
6. 逐级调压校准：空载正常后，每次0.2MPa缓慢上调压力，每档稳压3秒观察负载动作，调至设备工艺压力后预留0.2~0.3MPa安全余量，锁紧调压防松螺母。
7. 满载循环复检：带负载连续往复运行20分钟，检测电机外壳温升、系统压力稳定度、整机噪音，无抖动、无掉压、无异常发热即为调试合格。

六、成套机组高频现场故障排查（内插一体式专属）

• 电机运转但系统无压力：泵转向反转、吸油管漏气、调压螺丝完全松开、泵轴花键磨损打滑；调换电机相线、紧固吸油接头、重新上调压力、磨损轴芯整套更换配合件。
• 整机异响震动大：法兰螺栓松动、轴芯花键磨损、吸油进气、油液粘度不符；对角重新锁紧法兰、更换磨损泵轴/电机轴、全系统排气、更换适配VG32/VG46液压油。
• 电机快速过热发烫：长期超7MPa高压满载、油箱容积过小散热不足、系统持续溢流、电机缺相；降低工作压力、扩容油箱（容积≥4倍每分钟流量）、优化调压参数、检修三相供电线路。
• 负载保压持续掉压：调压螺母松动、泵芯轻微内泄、油液杂质卡滞补偿阀芯；锁紧调压螺母、更换洁净液压油并清洗泵芯、磨损泵体按需更换。
• 空载速度偏慢、流量不足：吸油滤芯堵塞、油温过低油液粘稠、定子偏心机构卡滞；更换吸油滤芯、预热油温至30℃以上、拆解清洗变量补偿总成。
• 法兰结合面渗油：法兰O型圈老化、螺栓受力不均、贴合面有杂质；更换全新密封垫圈、对角均匀锁紧螺栓、打磨清理法兰贴合面异物。

七、硬性使用禁忌（全部独立分段，不嵌入首尾承接段落）

• 严禁未核对轴芯规格强行装配：花键/平键尺寸不匹配直接锁死法兰，会刮伤轴芯、永久损坏泵与电机传动结构。
• 严禁电机反转长时间空转：反转无法吸油，几秒内就会造成叶片干磨拉伤，泵芯直接报废。
• 严禁超7MPa长期连续满载运行：2HP电机功率储备不足以支撑高压持续负载，会快速过热烧毁电机绕组、加速泵芯磨损。
• 严禁脏油、粗过滤介质长期使用：杂质会磨损内插配合轴面、卡滞泵变量阀芯，引发异响、压力不稳、传动打滑。
• 严禁暴力大幅调压：一次性大幅旋转调压旋钮会产生液压冲击，导致调压弹簧变形、稳压精度永久下降。
• 严禁泄油管与回油管合并共用：合并管路会抬高泄油背压，破坏泵内部密封，出现内泄增大、渗油故障。
• 严禁冷机低温直接满载作业：油温低于15℃油液粘稠，吸油阻力升高，电机负载骤增，易过热、建压迟缓。
• 严禁法兰单边锁紧固定：单侧受力会造成泵轴与电机轴偏心，高速运转剧烈震动、轴芯快速磨损、密封渗漏。
• 标准成套维保周期：每800小时检查法兰紧固度、电机温升、吸油滤芯洁净度、系统压力稳定性；每2500小时更换液压油与吸回油滤芯，拆解清洗泵变量补偿机构，检查内插轴花键磨损、更换法兰密封O型圈，重新校准系统调压值，恢复整套机组低噪、稳压、节能原厂性能。
