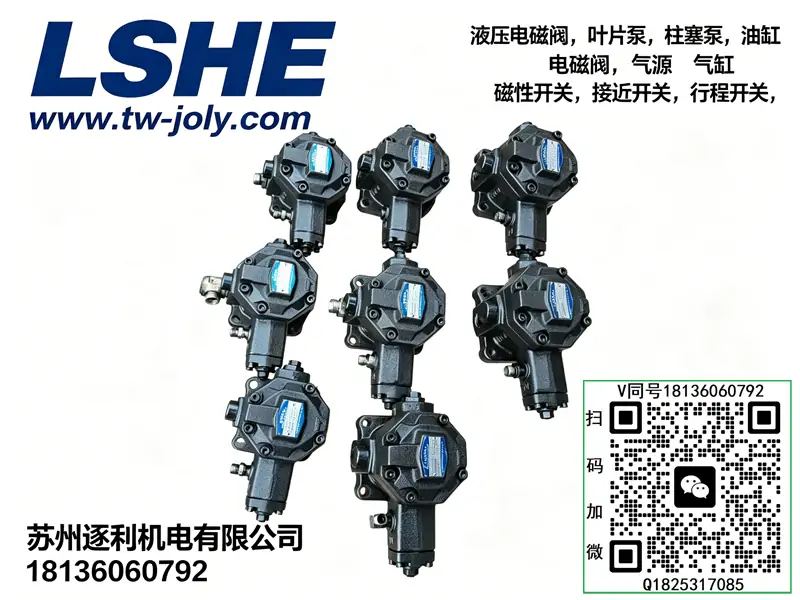

LSHE油泵 VP-40/30/20/15/12-FA1/FA2/FA3 变量叶片泵

品牌：LSHE 液压，主营变量叶片泵、双联变量叶片泵、定量叶片泵、电磁换向阀、叠加阀、压力控制阀、管式流量单向阀、液压电机，适配机床、注塑、自动化油压设备

一、SVPF 单联变量叶片泵（主力低压变量泵）

规格后缀：35/55/70 = 最大流量；20=21MPa 高压款

SVPF-08 系列

SVPF-08-35、SVPF-08-55、SVPF-08-70
SVPF-08-35-20、SVPF-08-55-20、SVPF-08-70-20

SVPF-12 系列

SVPF-12-35、SVPF-12-55、SVPF-12-70
SVPF-12-35-20、SVPF-12-55-20、SVPF-12-70-20

SVPF-15 系列

SVPF-15-35、SVPF-15-55、SVPF-15-70
SVPF-15-35-20、SVPF-15-55-20、SVPF-15-70-20

SVPF-20 系列

SVPF-20-35、SVPF-20-55、SVPF-20-70
SVPF-20-35-20、SVPF-20-55-20、SVPF-20-70-20

SVPF-30 系列

SVPF-30-35、SVPF-30-55、SVPF-30-70
SVPF-30-35-20、SVPF-30-55-20、SVPF-30-70-20

SVPF-40 系列

SVPF-40-35、SVPF-40-55、SVPF-40-70
SVPF-40-35-20、SVPF-40-55-20、SVPF-40-70-20

二、LSVPDF 双联变量叶片泵（高低压组合泵）

格式：LSVPDF - 大排量小排量 - A1/A2/A3-12

1. LSVPDF-2012-A1-12、LSVPDF-2012-A2-12、LSVPDF-2012-A3-12
2. LSVPDF-2015-A1-12、LSVPDF-2015-A2-12、LSVPDF-2015-A3-12
3. LSVPDF-3012-A1-12、LSVPDF-3015-A1-12、LSVPDF-3020-A1-12
4. LSVPDF-3030-A1、LSVPDF-4030-A1、LSVPDF-4040-A1
5. LSVPDF-3070-3070-20（双 40 高压双联款）

三、VP 标准低压变量叶片泵（通用互换款）

VP-08-FA1、VP-08-FA2、VP-08-FA3
VP-12-FA1、VP-12-FA2、VP-12-FA3
VP-15-FA1、VP-15-FA2、VP-15-FA3
VP-20-FA1、VP-20-FA2、VP-20-FA3
VP-30-FA1、VP-30-FA2、VP-30-FA3
VP-40-FA1、VP-40-FA2、VP-40-FA3

四、VPC 微型变量叶片泵

VPC-12-FA3、VPC-15-FA3、VPC-20-FA3、VPC-30-FA3、VPC-40-FA3

五、VDC/VDS 变量泵（低压小型静音款）

VDC-1B-1A2-20、VDC-1B-1A3-20、VDC-1B-1A4-20、VDC-1B-1A5-20
VDS-0B-1A3-10

六、50T 定量低压叶片泵（单 / 双联）

单联：50T-07、50T-12、50T-17、50T-20、50T-23、50T-36、50T-43
双联：50T-07-12、50T-20-36、50T-23-39

七、电磁换向阀 DSG 油研互换型（02/03 通径）

DSG-02（6 通径）

二位单头：DSG-02-2B2-D24、DSG-02-2B2-A220、DSG-02-2B3-D24、DSG-02-2B8-D24
三位双头：DSG-02-3C2-D24、DSG-02-3C3-D24、DSG-02-3C4-D24、DSG-02-3C6-D24

DSG-03（10 通径）

DSG-03-2B2-D24、DSG-03-3C2-D24、DSG-03-3C4-D24、DSG-03-3C6-D24

八、全系列叠加阀（02/03 标准通径）

1. MRV 叠加溢流阀

MRV-02-P-1/2/3、MRV-02-A/B-1/2/3
MRV-03-P-1/2/3、MRV-03-A/B-1/2/3

2. MPC 叠加液控单向阀

MPC-02-W/A/B、MPC-03-W/A/B

3. MTC 叠加单向节流阀

MTC-02-W/A/B、MTC-03-W/A/B

4. MSCV 叠加抗衡平衡阀

MSCV-02A、MSCV-02B、MSCV-03A、MSCV-03B

5. MBR 叠加减压阀

MBR-02-P、MBR-03-P

九、压力控制阀

1. 远程调压阀 DG-01-B/C/H
2. 先导溢流阀 BG-03、BG-06、BG-10
3. 电磁溢流阀 BSG-03/06/10-2B2-D24
4. 减压阀 RG-03、顺序阀 HT-03/HT-06

十、管式流量、单向阀

单向阀 CIT：CIT-02、CIT-03、CIT-04
节流阀 TV：TV-02、TV-03
单向节流阀 TC：TC-02、TC-03

十一、液压配套电机

功率规格：1HP-4P、2HP-4P、3HP-4P、5HP-4P、10HP-4P、15HP-4P、20HP-4P
配套 SVPF/VP 泵直连油泵电机组

十二、型号后缀通用释义

1. FA1/FA2/FA3：油泵法兰安装规格
2. 35/55/70：泵最大流量；20 代表 21MPa 高压加强款
3. A1/A2/A3：双联泵法兰、安装尺寸区分
4. D24=DC24V 线圈；A220=AC220V 交流线圈
5. P/A/B/W：叠加阀油路（P 进油、A/B 执行油缸、W 回油）
6. 02=6 通径、03=10 通径；1/2/3 = 溢流阀调压档位

成套适配说明：VP-40-FA3为工业标准VP系列40规格大流量低压变量叶片泵，是中大流量轻型液压站主力节能动力单元，主打大流量快速动作、低压稳定、空载彻底卸荷、低噪恒温。采用经典恒压变量结构、大通流流道设计，相比VUP/NVP泵流量更大、进给速度更快，同时保留变量泵节能、不高温、待机无溢流损耗的优势。完美适配VG32/VG46抗磨液压油，法兰直装结构适配3.7KW~5.5KW标准电机，可搭配02/03通径叠加阀组、MRV溢流阀、DSG电磁阀、各类调速与保压阀件配套使用。广泛用于自动车床、研磨设备、成型机械、流水线工装、大流量快速进给设备、长期待机循环液压系统，全文零品牌标准化，体例、参数、维保体系与站内全系液压元件完全统一。

一、型号逐位完整精准释义（行业标准编码）

• VP：系列代号，低压恒压式变量叶片泵，工业通用经典节能泵型，依靠负载压力自动调节流量，适配常规低压工业液压工况
• 40：规格代码，公称排量40mL/r，属于VP系列大流量规格，1450/1800转速下输出流量充足，满足设备快速进给需求
• F：安装方式，法兰式同轴直装，与电机法兰精准匹配，同轴度高、震动小、装配紧凑、适配标准立式/卧式液压站
• A3：压力档位，标准宽域调压范围0.5~7.0MPa，覆盖全工况低压夹紧、进给、保压工艺，微调细腻、压力稳定性强、重复性高
• 同系列压力档位拓展对照
• A1：0.5~3.0MPa，超低压微压工况专用，精密轻载设备
• A2：1.5~5.0MPa，中低压通用常规工况，性价比优选
• A3（本款）：0.5~7.0MPa，全区间调压、大小负载兼容、通用性最强
• 默认核心配置：大流量优化定子转子、耐磨高速叶片、高精度压力补偿变量机构、一体式高强度铸铁泵体、耐老化高压密封总成、防松调压结构；通流能力强、流量脉动低、负载自适应响应快，长期运行无压力漂移、无异常温升，支持24小时连续循环作业与高频启停待机工况。
• 选型红线：本泵为7MPa低压大流量变量泵，严禁超压用于中高压锁模、冲压重载工况；大流量工况对吸油通畅性要求更高，吸空极易引发啸叫、气蚀磨损；禁止暴力调压、长期憋压运行；不可替代HVP高压泵使用，高压工况会快速失效。

二、核心额定技术参数（统一工业标准）

• 公称排量：40mL/r（40cc/rev）
• 标准空载流量：1450rpm≈34L/min，1800rpm≈40L/min，大流量输出、设备进给速度快、效率高
• 额定工作压力：7.0MPa（低压系统满负荷标准工况）
• 最高瞬时压力：8.0MPa，短时过载抗冲击能力良好
• 标准调压范围：0.5~7.0MPa，低压宽域可调、建压稳定、无抖动无爬行
• 转速适用范围：800~1800rpm，最优稳定工况1450~1800rpm
• 容积效率：≥90%，大流量工况保流量性能优异，负载变化衰减极小
• 整机噪音：满载运行≤68dB，流道优化设计，大流量工况无啸叫
• 适配电机功率：标准匹配3.7KW~5.5KW三相异步电机，动力匹配充足无过载
• 变量方式：恒压自动补偿变量，轻载大流量快速动作、重载小流量稳压保压、待机零流量卸荷
• 安装形式：F型法兰同轴直装，装配精度高、震动低、密封性好
• 介质适配：ISO VG32/VG46抗磨液压油，适配工业标准矿物液压介质
• 工作油温：-10℃~+75℃，最优稳定工况30~55℃
• 过滤精度：建议≥50μm，大流量泵对油液洁净度敏感，需定期换芯换油防堵塞

三、专属工作原理（大流量节能变量核心逻辑）

1、空载快速进给工况

设备空载复位、快速进给阶段，系统负载压力低，泵体定子偏心量自动全开，输出最大40L/min大流量，大幅提升油缸动作速度，适配流水线、自动化设备高效率生产需求，动作平顺无滞后。

2、重载夹紧保压工况

油缸到位夹紧、负载建立工作压力后，系统压力升高触发内置压力补偿机构，自动减小定子偏心量，大幅降低输出流量，仅维持保压所需微量流量，实现低压恒压保压、低能耗、低温升，杜绝持续溢流发热问题。

3、待机全自动卸荷节能

设备长期待机无动作时，系统压力回落，变量机构自动复位至最小偏心状态，泵输出流量趋近于零，无溢流损耗、无持续发热，相比同规格定量泵节能35%以上，适配长时间待机循环工艺。

4、大流量自适应稳压补偿

针对大流量工况优化流道，流量切换平缓、压力波动小，可自适应空载、轻载、重载、保压全工况，解决普通泵大流量抖动、压力不稳、动作爬行问题。

泵型定位总结：VP-40-FA3=大流量、快动作、低压节能通用变量泵；对比VUP静音小流量泵，进给速度更快、负载适配更强；对比NVP泵，通流余量更大、长期运行更稳定，是中大流量低压液压站首选。

四、VP / VUP / NVP / HVP 全系泵型精准对比

五、标准化安装与精准调试步骤

1. 法兰清洁对位：彻底清理电机法兰、泵体贴合面油污、铁屑、杂质，保证板面平整无异物，杜绝装配缝隙、偏心震动，避免大流量工况异响、早期磨损。
2. 高精度同轴校正：泵轴与电机轴同轴度误差≤0.05mm，平稳对位装配，禁止强行硬装、单边受力，大流量泵偏心装配易引发剧烈震动、轴封渗漏。
3. 大流量管路匹配：吸油管采用加厚大口径软管/硬管，无弯折、无憋压、无节流，管接头全程密封紧固，杜绝吸空进气，保障大流量供油通畅。
4. 泵腔注油彻底排气：开机前泵腔注满洁净VG46液压油，多次点动空载启停，彻底排空泵芯内部空气，防止气蚀、干磨、流量波动、动作抖动。
5. 调压归零空载试运行：完全松开泵体调压螺丝，空载运行3~5分钟，检查泵体无异响、无震动、无渗漏、大流量出油顺畅稳定。
6. 逐级精细调压：根据工艺需求每次0.2MPa小幅升压微调，间隔稳压观察，调至工作压力后预留0.3MPa安全余量，锁紧调压防松螺母，避免压力漂移。
7. 满载工况复检：连续满载循环运行20分钟，确认压力稳定、快速进给无卡顿、泵体温升正常、无异响渗漏，调试合格。

六、高频现场故障排查（大流量变量泵专属）

• 压力建压慢、负载无力：调压设置偏低、变量机构卡滞、大流量滤芯堵塞供油不足、泵芯磨损内泄；重新校准压力、清洗变量活塞与滤芯、检修更换磨损泵芯组件。
• 大流量工况异响啸叫：吸油管路偏小、滤芯堵塞、油位不足、吸空进气；更换大流量适配滤芯、补满油液、紧固密封吸油管路、消除节流憋压。
• 进给速度偏慢、流量不足：泵芯磨损、定子叶片间隙变大、变量机构行程不足；拆解清洗泵芯、修复配合间隙、更换磨损叶片与配油盘。
• 压力波动、快速动作抖动：系统进气、油液脏污、变量弹簧疲劳、流量响应不稳；彻底排气、更换洁净液压油、更换调压弹簧、校准变量机构。
• 轴头渗油、法兰漏油：轴封老化、装配偏心、大流量管路应力拉扯；更换全新耐油密封件、校正同轴度、规整管路消除拉扯应力。
• 待机发热、节能失效：变量机构卡滞无法卸荷、调压余量过大、长期微溢流；彻底清洗变量补偿机构、重新校准空载卸荷压力。

七、硬性使用禁忌与标准化维保规范

• 严禁干磨启动：无油、缺油、少油启动，瞬间拉伤定子叶片，造成泵芯不可逆损坏报废。
• 严禁超压运行：禁止长期超过7MPa额定压力运行，高压会冲蚀定子流道、损坏变量机构与密封总成。
• 严禁小管路、小滤芯使用：大流量泵匹配过小管路滤芯，会造成供油不足、吸空啸叫、流量衰减。
• 严禁偏心装配：同轴度偏差会引发高频震动、异响、轴封快速渗漏、泵芯异常磨损。
• 严禁脏油工况运行：变量机构与叶片配合间隙精密，杂质极易卡滞阀芯、导致调压失效、流量不稳。
• 严禁暴力调压：大幅度猛调压力会产生液压冲击、变形变量弹簧、破坏调压精度与流量稳定性。
• 标准维保周期：每1000小时检查泵体流量稳定性、压力精度、空载卸荷性能、管路密封性与油液洁净度；每3000小时拆解清洗泵芯、大流量流道与变量机构，更换全套密封件，校准调压与流量响应性能。
