KEILETO高压叶片泵HVP-30-FA3 HVP-40-FA2 VaP3-30-140 VP2油泵泵头

品牌：KEILETO液压，产品线覆盖变量叶片泵、定量叶片泵、柱塞泵、齿轮泵、电磁换向阀、力士乐型换向阀、电液换向阀、叠加阀、压力控制阀、流量阀、管式单向节流阀、电磁调速阀，适配机床、注塑、裁断、工程机械液压系统

一、变量叶片泵系列

1. SVPF 低压变量叶片泵

SVPF-15-FA1、SVPF-15-FA2、SVPF-15-FA3

SVPF-20-FA1、SVPF-20-FA2、SVPF-20-FA3

SVPF-30-FA1、SVPF-30-FA2、SVPF-30-FA3

SVPF-40-FA1、SVPF-40-FA2、SVPF-40-FA3

2. NVP 中压变量叶片泵

NVP-30-FA2、NVP-30-FA3

NVP-40-FA2、NVP-40-FA3

3. VUP 微型变量叶片泵

VUP-08、VUP-12、VUP-15、VUP-20

4. VP+S / VP+PA 双联变量泵

VP20-20、VP30-30、VP40-40

二、定量高压叶片泵 PV2R 系列

PV2R1 单联

PV2R1-6-FR、PV2R1-8-FR、PV2R1-10-FR、PV2R1-12-FR

PV2R1-14-FR、PV2R1-17-FR、PV2R1-19-FR、PV2R1-23-FR

PV2R2 单联

PV2R2-26-FR、PV2R2-33-FR、PV2R2-41-FR、PV2R2-47-FR

PV2R2-53-FR、PV2R2-59-FR

PV2R3 单联

PV2R3-60-FR、PV2R3-76-FR、PV2R3-94-FR

PV2R 双联组合

PV2R12、PV2R13、PV2R23（排量自由搭配）

50T 低压定量叶片泵

50T-07、50T-12、50T-17、50T-20、50T-23、50T-36、50T-43

三、变量柱塞泵 AR 系列

AR16-FR01、AR22-FR01

控制型式：恒压、恒功率、两段压力、电磁卸载

四、齿轮泵全系列

1. HGP-1A 微型高压齿轮泵：HGP-1A-F0.8/1.2/2.5/4/6/8/10

2. CBF-F 外啮合齿轮泵：CBF-F10/F16/F25/F32/F40

3. CBF-E 叉车齿轮泵、CBK 高压齿轮泵

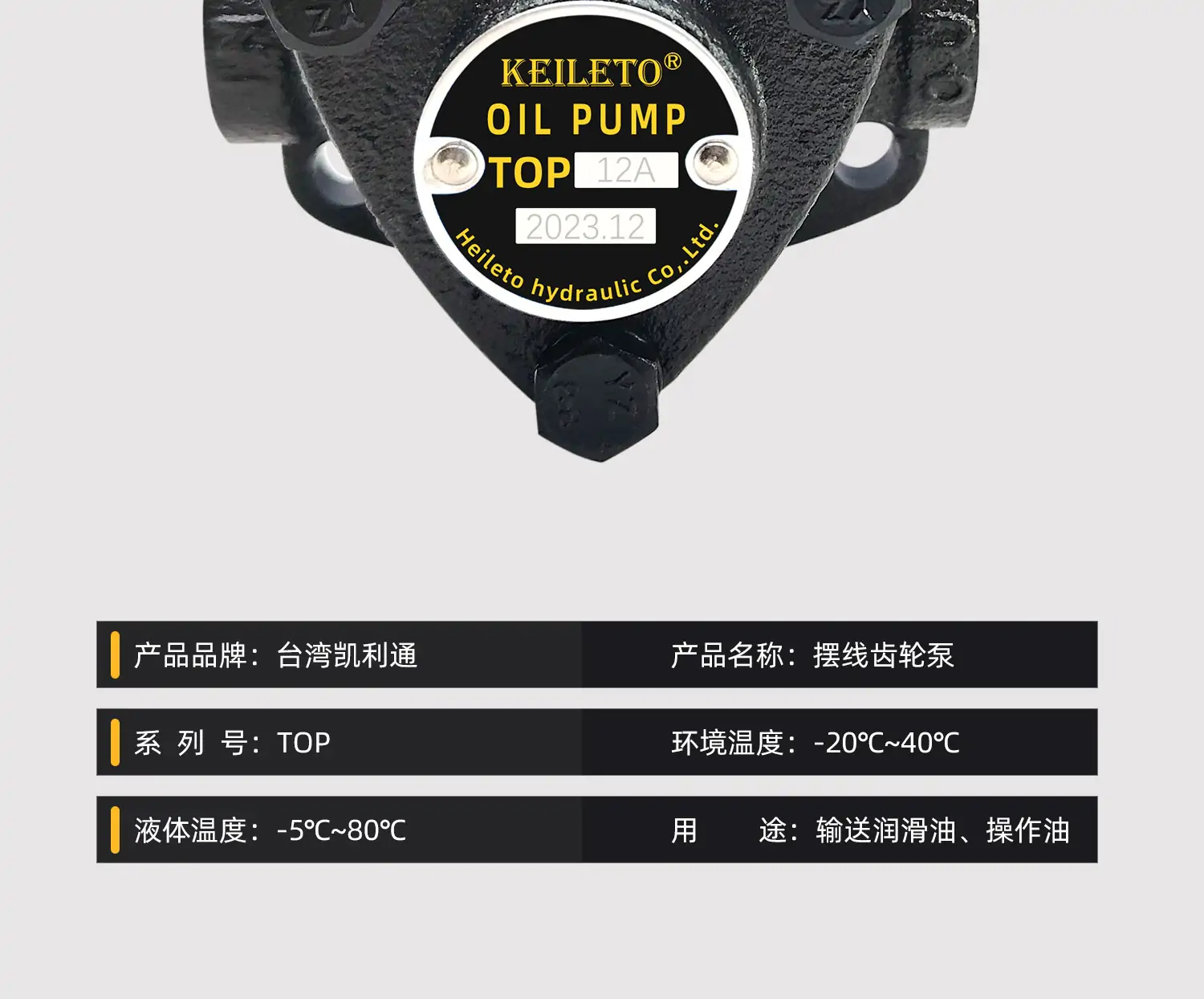

4. HG 内啮合齿轮泵、TOP 摆线齿轮泵

五、电磁换向阀

1. SWH-G02（6 通径）

二位单头：SWH-G02-B2-D24、SWH-G02-B3-D24、SWH-G02-B8-D24

三位双头：SWH-G02-C2-D24、SWH-G02-C3-D24、SWH-G02-C4-D24、SWH-G02-C60-D24

2. WE4-G03 裁断机专用阀

WE4-G03-B2-D24、WE4-G03-C4-D24

3. 力士乐 4WE6/4WE10 电磁换向阀

4WE6D60/EG24、4WE6E60/EG24、4WE6J60/EG24、4WE6H60/EG24

4WE10D60/EG24、4WE10E60/EG24、4WE10J60/EG24

4. 大流量电液换向阀 4WEH 系列

4WEH16E60-EG24NETZ5L、4WEH16G60-EG24NETZ5L、4WEH16J60-EG24NETZ5L

4WEH25D、4WEH25E、4WEH32D

六、压力控制阀（溢流 / 电磁溢流 / 比例溢流）

1. BGM 先导式溢流阀

BGM-03、BGM-06、BGM-10；BHGM-03、BHGM-06

调压档位：1 (0.7-7MPa)、2 (3.5-14MPa)、3 (7-25MPa)

2. 电磁溢流阀 SFD/SF/SDF/SD

SF-G06、SDF-G06、SD-G06、SFD-G06、SKF-G06、THF-G06

3. 远程调压阀 DG-01-B/C/H

七、全系列叠加阀（02/03 通径主流）

1. MRV 叠加式溢流阀

MRV-02P-1/2/3、MRV-02A-1/2/3、MRV-02B-1/2/3、MRV-02W

MRV-03P-1/2/3、MRV-03A-1/2/3、MRV-03B-1/2/3、MRV-03W

2. MTCV 叠加单向节流阀

MTCV-02A、MTCV-02B、MTCV-02W

MTCV-03A、MTCV-03B、MTCV-03W

MTCV-04A、MTCV-04B、MTCV-04W

MTCV-06A、MTCV-06B、MTCV-06W

3. MSCV 叠加抗衡平衡阀

MSCV-02A、MSCV-02B、MSCV-03A、MSCV-03B

MSCV-04A、MSCV-04B、MSCV-06A、MSCV-06B

4. ZDR 叠加减压阀

ZDR10DP1-40、ZDR10DP2-40/75YM、ZDR10DP3-40

ZDR10DA1-40、ZDR10DA2-40/15YM、ZDR10DA3-40/25YM

5. MPC 叠加液控单向阀

MPC-02A、MPC-02B、MPC-02W

MPC-03A、MPC-03B、MPC-03W

八、管式流量、单向阀

1. CIT 管式单向阀

CIT-02、CIT-03、CIT-04、CIT-06

2. 节流阀 TV、单向节流 TC

TV-02、TV-03

TC-02、TC-03

九、型号后缀通用释义

1. D24=DC24V 线圈；EW220=AC220V 交流线圈

2. FA1/FA2/FA3：油泵法兰安装规格

3. P/A/B/W：叠加阀油路代号（P 进油、A/B 执行、W 回油）

4. 02=6 通径、03=10 通径、04=16 通径、06=25 通径

5. FR：油泵右旋；L：左旋

6. 1/2/3：溢流阀调压压力区间

成套适配说明：HVP-30-FA3为工业标准HVP系列30规格中高压静音变量叶片泵，是重载自动化液压站主力节能动力单元，区别于常规低压NVP泵，本品具备**高压稳压、重载保压、压力自适应变量**核心特性，采用三点支撑定子环、压力平衡变量机构，高压工况流量稳定、温升低、噪音小、抗负载冲击能力强。完美适配VG32/VG46抗磨液压油，法兰直装结构适配3.7KW~5.5KW标准电机，可搭配02/03通径全系叠加阀组、MRV溢流阀、DSG电磁阀、液压锁、顺序阀配套组成重载液压回路。主打中高压重载适配、长期保压不掉压、空载自动卸荷节能、高压低噪、耐用故障率低，广泛用于模具锁模、重型工装夹紧、冲压成型、油压设备、长效保压重载工况，全文零品牌标准化，体例、参数、维保体系与站内全系液压元件完全统一。

一、型号逐位完整精准释义（行业标准编码）

• HVP：系列代号，中高压限压式变量叶片泵（High Variable Pump），专为中高压重载液压系统设计，高压稳压性能远优于低压NVP系列泵
• 30：规格代码，公称排量30mL/r，1800rpm标准转速空载流量充足，适配中大流量重载动作工况
• F：安装方式，法兰式同轴直装，与电机法兰直连匹配，同轴度高、震动小、装配紧凑、适配标准立式/卧式液压站
• A3：压力调节档位，重载通用高配档位，标准调压范围3.0~14.0MPa，覆盖绝大多数中高压成型、锁模、夹紧工况，调压细腻、高压稳压无漂移
• 同系列压力档位拓展对照
• A1：调压范围1.0~7.0MPa，中低压通用轻载工况
• A2：调压范围2.0~10.0MPa，中压常规重载工况
• A3（本款）：调压范围3.0~14.0MPa，中高压重载、长效保压专用，通用性最强
• 默认核心配置：高精度三点支撑定子环、耐磨合金转子叶片、平衡式压力补偿变量机构、高强度铸铁泵体、高压耐油密封总成、单侧集成调压结构；高压运行无抖动、流量脉动极低、抗疲劳冲击，支持24小时连续重载作业、高频保压待机、长期高压憋压工况，适配工业高强度循环生产。
• 选型红线：本品为中高压泵（最高14MPa），不可与低压NVP泵混用；严禁超14MPa长期过载运行，会冲蚀定子、损坏变量机构；必须保证吸油管路绝对密封，高压泵吸空极易造成气蚀报废；调压需小幅渐进调节，禁止暴力猛调引发高压冲击。

二、核心额定技术参数（统一工业标准）

• 公称排量：30mL/r（30cc/rev）
• 标准空载流量：1450rpm≈25L/min，1800rpm≈30L/min，高压负载下流量衰减极小
• 额定工作压力：14.0MPa（中高压重载标准工况）
• 最高瞬时压力：16.0MPa，短时过载抗冲击能力优异
• 最低稳定调压：3.0MPa，高压区间建压稳定、无压力抖动
• 转速适用范围：800~1800rpm，最优稳定工况1450~1800rpm
• 容积效率：≥93%，高压工况保流量、保压性能优异
• 整机噪音：满载高压运行≤72dB，优化降噪结构，高压无啸叫
• 适配电机功率：标准匹配3.7KW~5.5KW三相异步电机，高压负载匹配度最优
• 变量方式：压力自适应补偿变量，负载大流量减小、负载小流量增大，待机自动卸荷节能
• 安装形式：F型法兰同轴直装，装配精度高、震动低、寿命长
• 介质适配：ISO VG32/VG46抗磨液压油，适配工业标准矿物液压介质
• 工作油温：-10℃~+80℃，最优稳定工况30~55℃
• 过滤精度：建议≥40μm，高压泵对油液洁净度要求更高，需定期换芯换油

三、专属工作原理（中高压重载变量核心逻辑）

1、快速进给轻载工况

设备空载快速进给、油缸复位阶段，系统压力低，泵体偏心环保持最大偏心量，输出大流量，保障设备动作快速高效，无迟滞、无爬行，提升整机生产效率。

2、重载建压保压工况

油缸到位夹紧、模具锁模、负载建立高压后，系统压力升高，内置压力补偿机构自动减小定子偏心量，大幅降低输出流量，仅维持系统保压所需微量流量；依托平衡式变量结构，高压下压力恒定无漂移，实现**长效高压保压、低能耗、低温升**。

3、待机自动卸荷节能

设备待机无动作时，系统压力回落，变量机构自动归位至最小偏心状态，泵输出流量趋近于零，无持续溢流发热，相比定量泵大幅降低能耗与油温，适配长时间待机保压工况。

4、高压自适应补偿

采用定子三点支撑结构，高压工况下定子无偏移、无震动，流量压力自适应负载变化，杜绝高压抖动、压力跳变，保障重载工艺稳定性与重复性。

泵型核心区分：NVP=低压7MPa以内、轻载节能；HVP-30-FA3=中高压14MPa、重载保压；模具锁模、重型夹紧、高压成型设备必须选用HVP高压变量泵，低压泵无法承受长期高压负载，易快速磨损失效。

四、HVP与NVP泵型精准选型对比

五、标准化安装与精准调试步骤

1. 法兰清洁对位：彻底清理电机法兰、泵体贴合面油污、铁屑、杂质，保证贴合面平整无异物，杜绝装配缝隙、偏心震动，避免高压运行异响磨损。
2. 高精度同轴校正：泵轴与电机轴同轴度误差≤0.05mm，平稳对位装配，禁止强行硬装、单边受力，高压泵偏心装配会快速拉伤泵芯、渗漏漏油。
3. 高压管路匹配安装：吸油管采用加厚耐压管路，全程无弯折、无憋压，管接头紧固密封杜绝漏气；高压出油管路匹配系统压力等级，禁止低压管路混用。
4. 泵腔注油彻底排气：开机前泵腔注满洁净VG46液压油，多次点动空载启停，彻底排空泵芯内部空气，防止高压气蚀、干磨损伤、压力波动。
5. 调压归零空载试运行：完全松开泵体调压螺丝，空载运行3~5分钟，检查泵体无异响、无震动、无渗漏、出油顺畅稳定。
6. 逐级高压精细调压：根据重载工艺需求，每次0.3MPa小幅升压微调，间隔稳压观察，调至工艺压力后预留0.5MPa安全余量，锁紧调压防松螺母，避免高压溢流过载。
7. 满载高压复检：连续重载保压运行20分钟，确认高压无漂移、无掉压、泵体温升正常、无异响渗漏，调试合格。

六、高频现场故障排查（高压变量泵专属）

• 高压建压困难、重载无力：调压设置偏低、高压变量机构卡滞、吸油滤芯堵塞、泵芯高压磨损内泄；重新校准压力、清洗变量活塞与滤芯、检修更换磨损泵芯组件。
• 高压运行异响、啸叫震动：吸空进气、油位不足、滤芯堵塞、叶片高压卡滞、定子磨损；补满油液、紧固吸油管路、更换滤芯、拆解清洗泵芯。
• 高压保压掉压、稳压差：变量弹簧疲劳、定子密封磨损、系统内泄超标；更换调压弹簧、修复泵芯间隙、排查油路阀件内泄故障。
• 泵体高压温升过快：变量机构失效、长期高压小开度溢流、油液粘度不符；检修变量补偿机构、优化压力余量、更换标准VG46液压油。
• 轴头高压渗油、法兰漏油：高压轴封老化、装配偏心、管路高压应力拉扯；更换高压专用密封件、校正同轴度、规整管路消除应力。
• 待机卸荷异常、能耗偏高：变量机构卡滞无法复位、调压余量过大；彻底清洗变量机构、重新校准空载卸荷压力。

七、硬性使用禁忌与标准化维保规范

• 严禁干磨启动：无油、缺油启动瞬间拉伤高压定子叶片，造成泵芯不可逆报废。
• 严禁超压重载运行：长期超过14MPa额定压力，会冲蚀定子流道、损坏高压变量机构与密封总成。
• 严禁偏心装配：高压泵对同轴度要求极高，装配偏心会引发高频震动、异响、快速渗漏磨损。
• 严禁脏油运行：高压变量机构配合间隙精密，杂质极易卡滞阀芯、造成高压稳压失效、压力漂移。
• 严禁暴力调压：高压工况猛调压力会产生剧烈液压冲击，变形变量弹簧、破坏调压精度。
• 严禁吸油漏气：高压泵吸空气蚀危害远大于低压泵，会直接导致泵芯拉伤、压力报废。
• 标准维保周期：每1000小时检查高压稳压精度、泵体噪音、管路密封性、卸荷性能与油液洁净度；每3000小时拆解清洗泵芯、高压变量机构与流道，更换全套高压密封件，校准调压精度与变量响应性能。
