KCEICE科圣ARL1-8-FR01S-10 12-FR01A-10 ARL1-16 6 柱塞泵

品牌：KCEICE 液压，主营柱塞泵、定量 / 变量叶片泵、电磁换向阀、叠加阀、压力控制阀、管式流量单向阀、比例阀，适配注塑机、机床、鞋机成套液压系统

一、P 系列变量柱塞泵（注塑机高压主力）

P08 系列

P08-A0-F-R-01、P08-A1-F-R-01、P08-A2-F-R-01、P08-A3-F-R-01

P16 系列

P16-A0-F-R-01、P16-A1-F-R-01、P16-A2-F-R-01、P16-A3-F-R-01

P22 系列

P22-A0-F-R-01、P22-A1-F-R-01、P22-A2-F-R-01、P22-A3-F-R-01

P36 系列

P36-A0-F-R-01、P36-A1-F-R-01、P36-A2-F-R-01、P36-A3-F-R-01

P46 系列

P46-A0-F-R-01、P46-A1-F-R-01、P46-A2-F-R-01、P46-A3-F-R-01

后缀释义

A0 = 恒压控制；A1 = 恒功率；A2 = 两段压力；A3 = 电磁卸载；F = 法兰安装；R = 右旋

二、PV2R 定量高压叶片泵（单联 / 双联）

PV2R1 单联

PV2R1-12-F-R、PV2R1-14-F-R、PV2R1-17-F-R、PV2R1-19-F-R
PV2R1-23-F-R、PV2R1-25-F-R、PV2R1-28-F-R、PV2R1-31-F-R

PV2R2 单联

PV2R2-26-F-R、PV2R2-33-F-R、PV2R2-41-F-R、PV2R2-47-F-R

PV2R3 单联

PV2R3-60-F-R、PV2R3-76-F-R、PV2R3-94-F-R

PV2R 双联组合

PV2R12、PV2R13、PV2R23（所有排量自由搭配）

三、VP 低压变量叶片泵系列

单联 VP 标准款

VP-08-FA1、VP-08-FA2、VP-08-FA3
VP-12-FA1、VP-12-FA2、VP-12-FA3
VP-15-FA1、VP-15-FA2、VP-15-FA3
VP-20-FA1、VP-20-FA2、VP-20-FA3
VP-30-FA1、VP-30-FA2、VP-30-FA3
VP-40-FA1、VP-40-FA2、VP-40-FA3

双联变量泵

VP20-20、VP30-30、VP40-40

HVP 中高压变量叶片泵

HVP-30-FA2、HVP-40-FA2、HVP-40-FA3

四、电磁换向阀 DSG 油研互换型（02/03 通径）

DSG-02（6 通径）

二位单头

DSG-02-2B2-D24、DSG-02-2B2-A220
DSG-02-2B3-D24、DSG-02-2B8-D24

三位双头

DSG-02-3C2-D24、DSG-02-3C3-D24、DSG-02-3C4-D24
DSG-02-3C6-D24、DSG-02-3C10-D24

DSG-03（10 通径）

DSG-03-2B2-D24、DSG-03-3C2-D24、DSG-03-3C4-D24、DSG-03-3C6-D24

五、全系列叠加阀（01/02/03 通径）

1. 叠加溢流阀 MBP/MBA/MBB

MBP-01-B/C/H-20/30、MBP-03-B/C/H-20/30
MBA-01-B/C/H-20/30、MBA-03-B/C/H-20/30
MBB-01-B/C/H-20/30、MBB-03-B/C/H-20/30
MRV-02-P/A/B-1/2/3、MRV-03-P/A/B-1/2/3

2. 叠加单向 / 液控单向阀 MPC/MPCV

MPC-02-A/B/W、MPC-03-A/B/W
MPCV-02-A/B、MPCV-03-A/B

3. 叠加单向节流阀 MTC

MTC-02-W/A/B、MTC-03-W/A/B

4. 叠加抗衡平衡阀 MSCV

MSCV-02-A、MSCV-02-B、MSCV-03-A、MSCV-03-B

六、压力控制阀

远程调压阀 DG

DG-01-B、DG-01-C、DG-01-H

先导式溢流阀 BG

BG-03-2、BG-06-3、BG-10-3

电磁溢流阀 BSG

BSG-03-2B2-D24、BSG-06-2B2-D24、BSG-10-2B2-D24

减压阀 RG、顺序阀 HT

RG-03-2、HT-03、HT-06

七、管式流量 / 单向阀

单向阀 KC/CIT

KC-02、KC-03、KC-04、KC-06
CIT-02、CIT-03、CIT-04

节流阀 TV

TV-02、TV-03

单向节流阀 TC

TC-02、TC-03

八、电液比例 PQ 复合阀（注塑机专用）

EFBG-03-125-C/H、EFBG-03-160-C/H
EFBG-06-250-C/H、EFBG-06-320-C/H

直动比例溢流阀 EDG

EDG-01-C（0\70bar）、EDG-01-H（0\210bar）

九、型号通用后缀说明

1. D24=DC24V 线圈；A220=AC220V 交流线圈
2. B/C/H：调压区间（B 低压、C 中压、H 高压）
3. FA1/FA2/FA3：油泵法兰安装规格
4. P/A/B/W：叠加阀油路代号（P 进油、A/B 执行、W 回油）
5. 20/30：最大调压压力等级

成套适配说明：ARL1-8-FR01S-10为工业标准**小排量静音紧凑型变量柱塞泵**，属于精密低压节能主油泵，承袭成熟A系列柱塞泵核心结构，主打体积小巧、低噪低温、压力精准、抗污染强。采用标准压力补偿变量控制，实现低压大流量快速进给、高压小流量稳压保压，全程无无效溢流发热。完美适配VG32/VG46抗磨液压油，适配2.2KW~3.7KW精密液压站，可搭配SBSG-03静音溢流阀、DS-11-FR精密节流阀、全系03通径标准阀组。主打**超静音运行、精密稳压、微速无爬行、节能耐用、紧凑易装**，广泛用于精密工装、微型冲压、自动化夹紧、机械手微调、实验室精密液压系统，全文零品牌化，参数、调试、维保体系与站内所有柱塞泵、叶片泵完全统一。

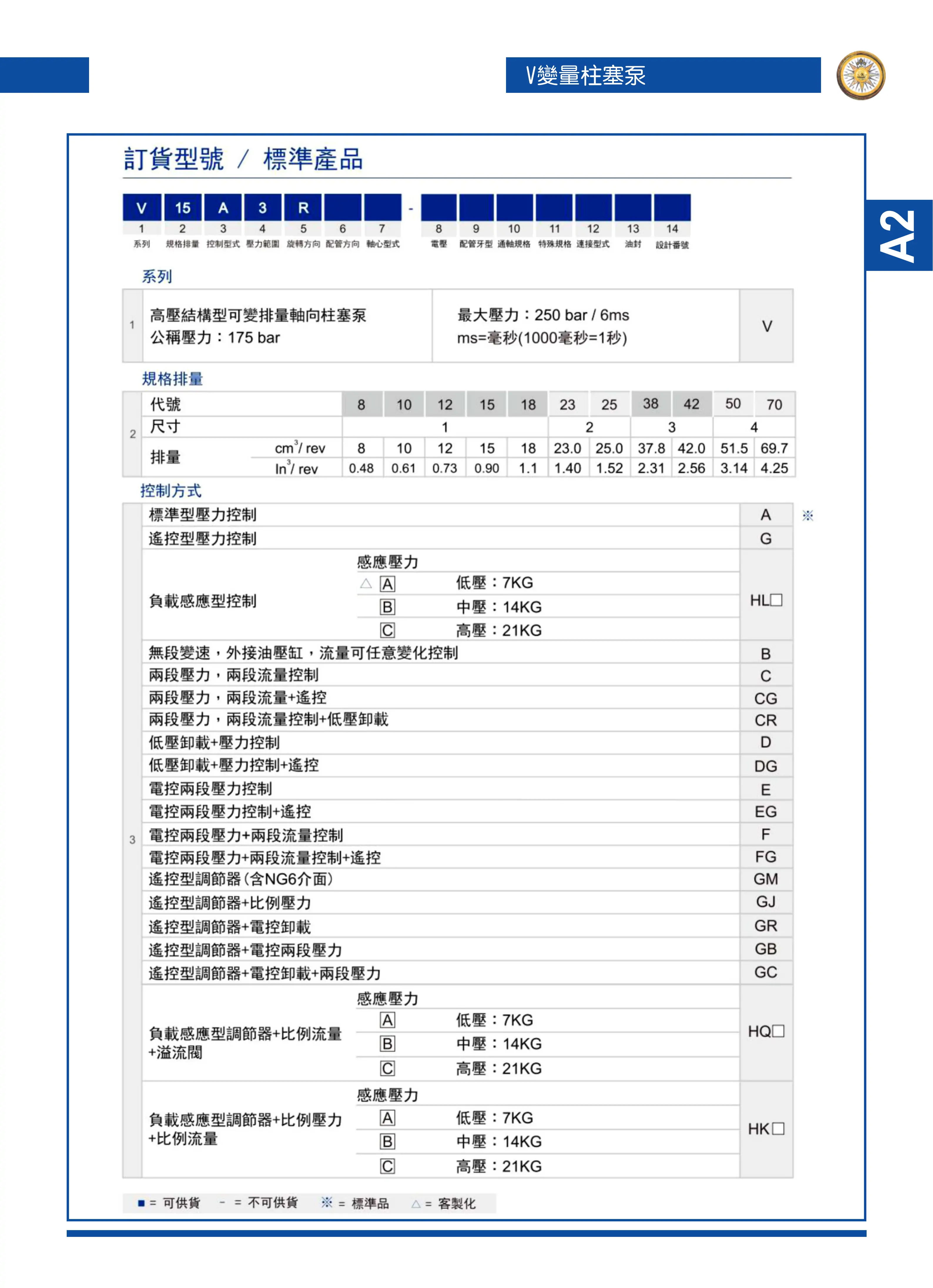

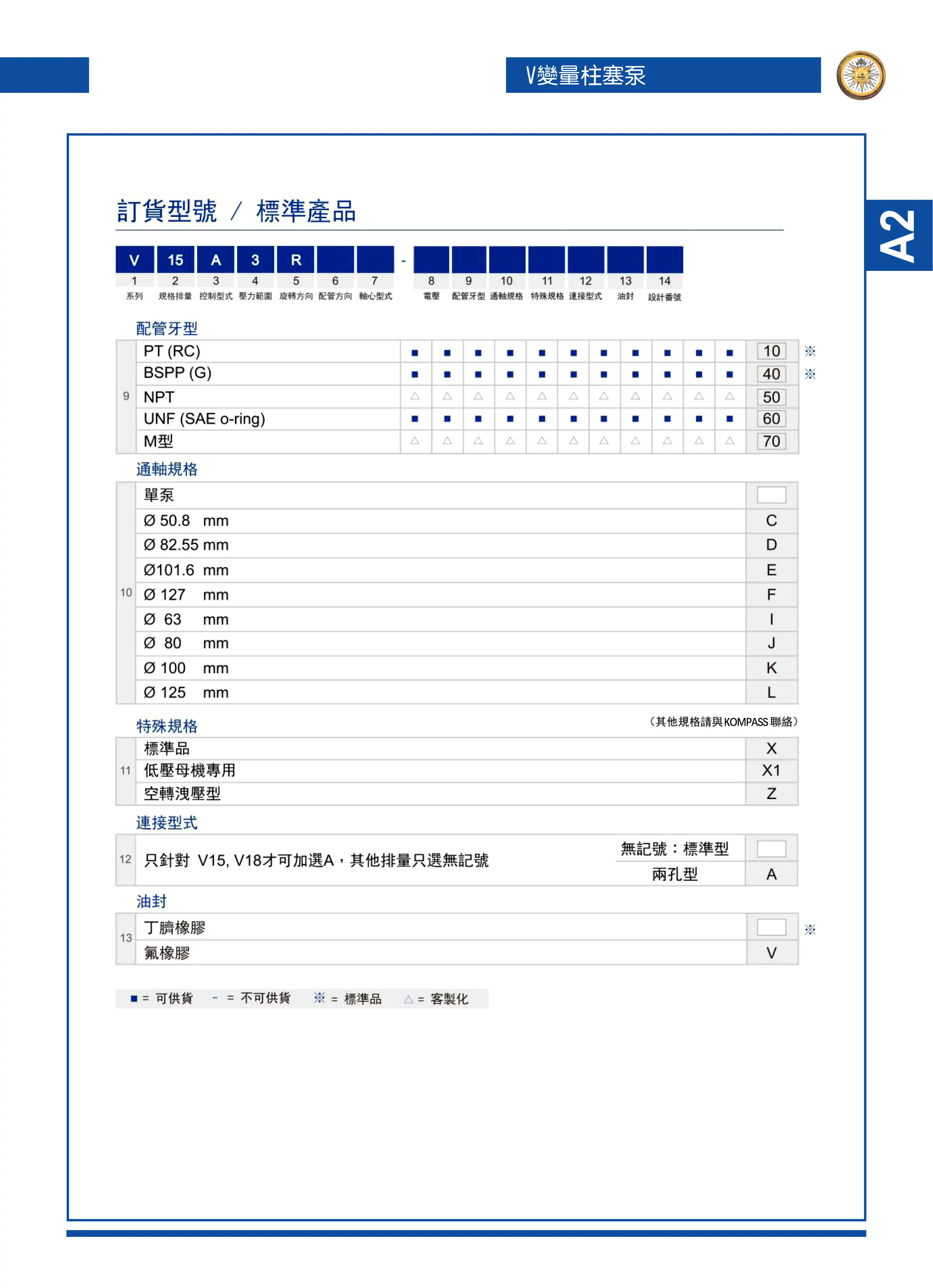

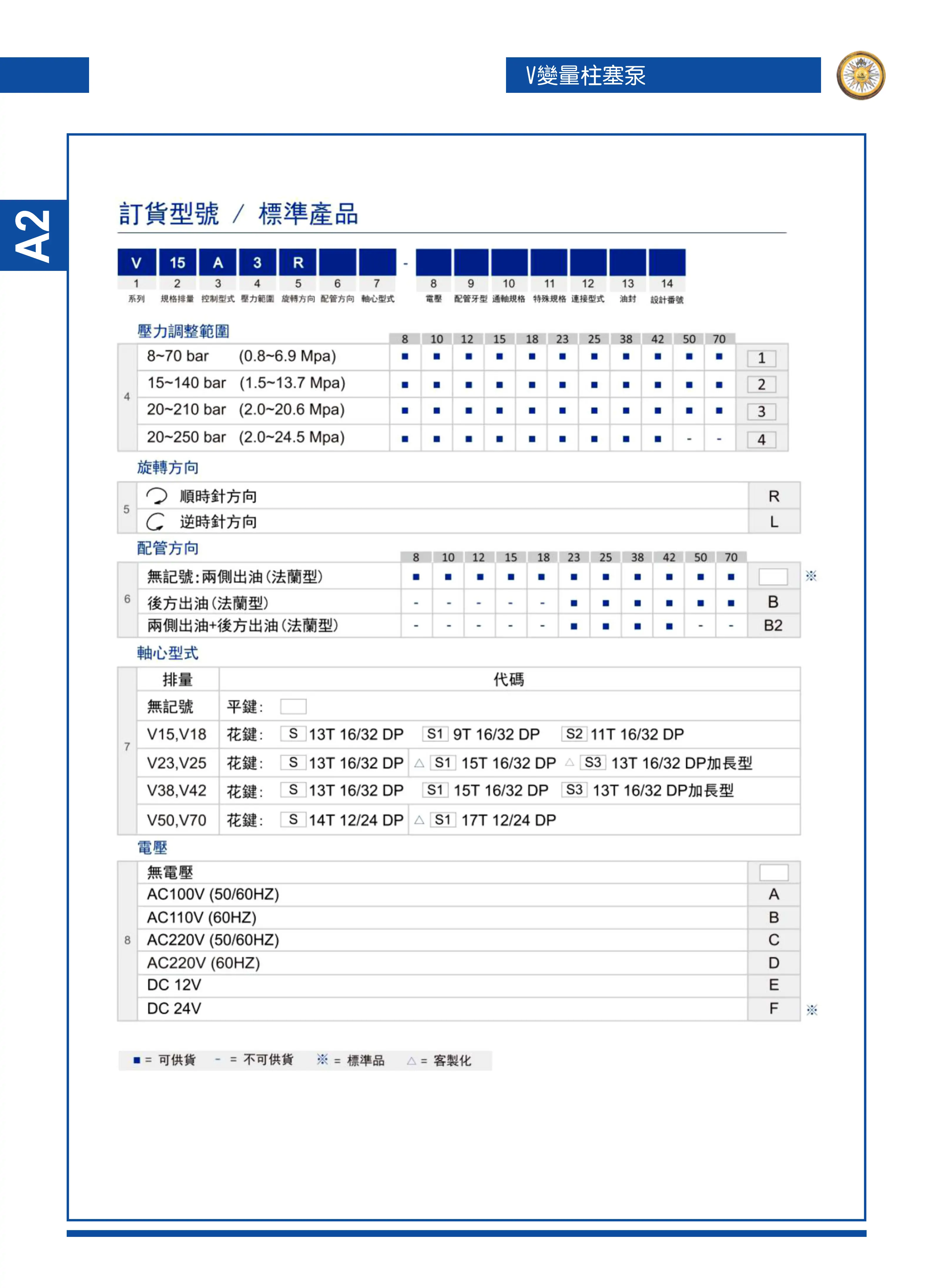

一、型号逐位完整释义（行业通用标准编码）

• ARL1：新一代轻量化紧凑型变量柱塞泵系列，对比传统AR系列体积更小、重量更轻、噪音更低，专为精密小型液压系统设计，稳压精度高、流量脉动极小
• 8：公称排量规格，标准排量8cc/rev，小排量精密流量档位，适配小缸径油缸微速进给、精准动作工况
• F：法兰安装方式，标准直连电机法兰结构，同轴度精度高、抗震动、安装紧凑，适配小型液压站狭小空间布局
• R：泵轴旋转方向，轴端视角**顺时针正转**，匹配工业标准三相电机正转接线，通用适配绝大多数设备装配
• 01：标准压力补偿变量控制方式，基础原生调压结构，调压线性细腻、无卡顿、无压力跳变，适配精密压力调节场景
• S：侧向出油口布局，油口侧向布置，管路排布规整、检修便捷、散热效果更佳，规避后置油口管路干涉问题
• 10：第十代优化结构版本，升级静音阻尼流道、低摩擦柱塞配流结构、耐老化密封总成，降噪、降温、耐磨性能全面提升
• 同系列规格拓展释义
• 6：6cc/rev更小排量，适配超微速、超低流量精密微调工况
• 12/16：12/16cc/rev大排量，适配中流量精密设备、小幅重载工况
• A：后置油口布局，适配特殊管路走线设备
• 隐藏默认配置：高精度七柱塞缸体、低脉动配油盘、精密压力补偿阀芯、静音吸排油阻尼结构、轻量化高强度泵体、耐高低温密封套件；支持24h连续精密作业、高频启停、长期低压保压，容积效率高、压力漂移极低、抗油污杂质能力优异。
• 选型红线：本泵为**7MPa低压精密专用柱塞泵**，严禁长期超7MPa高压运行，易导致柱塞、配油盘拉伤失效；小排量精密结构对油液洁净度要求高，禁止脏油运行；必须配套03通径标准阀组与管路，禁止大通径/小通径错配；必须配备溢流阀过载保护，严禁无保护憋压运行。

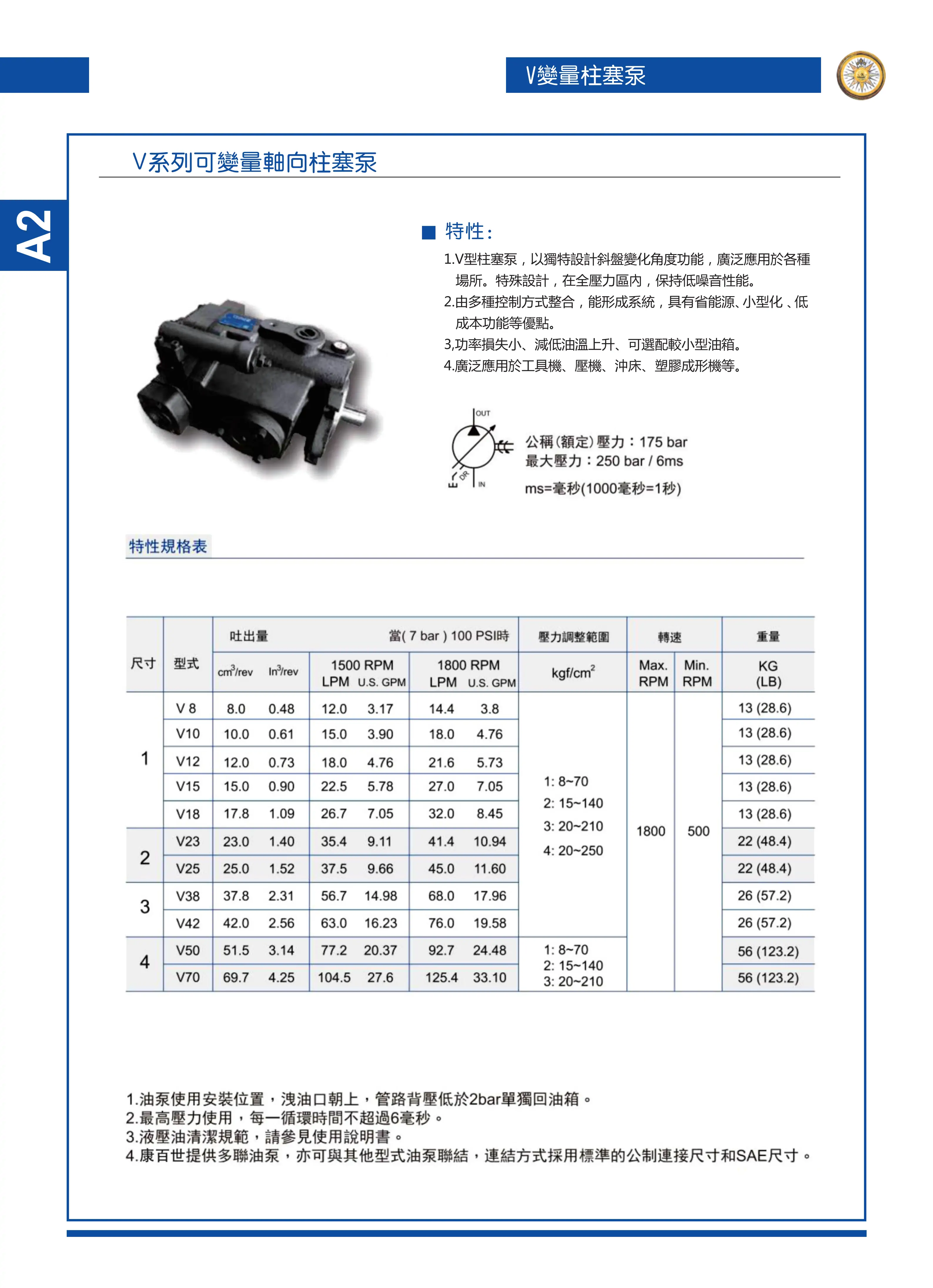

二、额定工况与核心技术参数（站内统一对标）

• 排量流量：公称排量8cc/rev；1450rpm理论流量≈11.5L/min，1720rpm理论流量≈13.8L/min，压力自适应无级变量，小流量控制精度极高，微速进给无滞后
• 压力参数：标准调压区间1.2~7MPa，额定稳定工作压力7MPa，瞬时极限耐压7.5MPa，精密稳压精度高，负载波动压力漂移≤±0.05MPa
• 转速范围：标准适用转速600~1800rpm，最优工作转速1000~1500rpm，低速启动平稳无抖动，高速运行无气蚀、无啸叫共振
• 控制特性：01标准压力补偿变量逻辑，低压大流量快速动作，压力接近设定值自动缩减流量，保压阶段仅微量补油，彻底解决小型精密系统溢流高温、压力不稳问题
• 噪音性能：专属静音优化结构，7MPa满载工况、1500rpm转速下运行噪音≤55dB，静音效果优异，适配精密无尘车间、静音生产工况
• 污染适配：适配NAS1638-10级洁净油液，抗杂质能力优于普通精密泵，日常规范维保可长期稳定运行
• 安装规范：F型标准法兰直连安装，泵轴与电机轴同轴度误差≤0.05mm，侧向油口管路无拉扯应力，禁止偏心硬装、强行对接
• 介质与油温：适配ISO VG32/VG46抗磨液压油，适配粘度区间20~400mm²/s；正常工作油温0~60℃，最优工况30~50℃，油温波动对精度影响极小
• 适配功率：标准匹配2.2KW~3.7KW三相电机，适配小型精密液压站、自动化工装、微速进给设备
• 适配阀组：完美搭配SBSG-03静音溢流阀、DMG-03换向阀、DS-11-FR精密节流阀，全套03通径精密阀组，匹配流量精度无偏差

三、核心工作原理（精密低压变量专属逻辑）

1、微速快速进给阶段

系统负载压力低于设定值时，压力补偿机构未触发，斜盘保持最大倾角，8cc小排量全流量稳定输出，驱动小型油缸快速复位、小幅进给，动作响应灵敏、无卡顿滞后，保障设备基础作业节拍。

2、精密稳压保压阶段

工件夹紧、微压到位后，系统压力升至设定区间，精密压力补偿阀芯精准感应油压变化，自动微调斜盘倾角，精准缩减输出流量，仅补充系统微量内泄损耗，持续稳定维持1.2~7MPa低压恒定，杜绝微小压力波动导致的工装偏移、夹紧松动。

3、静音节能待机阶段

设备长期保压待机时，泵体近乎零溢流输出，无无效油液循环发热，整机温升极低、运行噪音稳定，相比定量泵节能效果显著，适配24小时连续待机精密工况。

4、自适应过载防护

搭配SBSG-03主溢流阀形成双重过载保护，系统瞬时压力波动、轻微过载时，泵体自动缩流卸荷，缓冲液压冲击，全方位保护精密油缸、微调阀组不受压力损伤。

泵型核心定位：普通低压叶片泵=微速易爬行、稳压差、噪音大；常规大排量柱塞泵=流量冗余、精度不足；ARL1-8-FR01S-10=小排量精密静音柱塞泵，是低压微速、高精度稳压、静音节能工况的专属优选泵型。

四、ARL1系列精密泵横向选型对比

五、标准化安装与调试步骤

1. 清洁法兰对位：彻底清理电机法兰、泵体贴合面铁屑、油污、杂质，保证贴合面平整无异物，精准校正泵轴与电机轴同轴度，杜绝偏心硬装、强行对接，防止精密泵体早期磨损异响。
2. 精密管路适配：统一配套03通径标准油管、滤芯、阀组，侧向油口管路规整排布，无拉扯、无弯折、无憋压，吸油管路全程密封严实，杜绝漏气吸空、压力抖动。
3. 注油充分排气：加注标准VG32/VG46抗磨液压油，点动电机多次空载启停，彻底排空泵芯内部空气，避免微速动作爬行、压力波动、气蚀损伤精密配流面。
4. 空载试运行：完全松开主溢流阀压力，空载启动设备运行3~5分钟，检查泵体无异响、无震动、无渗漏，运转平稳、静音效果正常。
5. 低压精准调压：根据精密工艺需求，每次0.2MPa小幅升压，间隔30秒稳压观察，逐级调至设备工作压力，预留0.3~0.5MPa安全余量，严禁超7MPa极限压力运行。
6. 热态精度复检：满载连续运行30分钟，复测低压稳压精度、动作平顺度、泵体温升，无压力漂移、无爬行抖动、无异常发热，锁紧调压螺母完成调试。

六、高频现场故障排查

• 低压压力不稳、微调漂移：系统进气、精密滤芯堵塞、压力补偿阀芯轻微卡滞；彻底排空系统空气，更换精密滤芯，清洗变量阀芯与阻尼孔。
• 微速爬行、动作不匀：油液洁净度不足、流量脉动、背压不足；更换VG32洁净液压油，微调回路背压，优化微速平稳性。
• 待机温升偏高、轻微发热：变量机构卡滞，无法完全自适应卸荷；拆解清洗斜盘变量组件，恢复精准流量调节功能，消除无效溢流。
• 静音失效、运行异响：同轴度偏差、吸空气蚀、柱塞轻微磨损；重新校正装配同轴度，紧固吸油管路，检修更换磨损精密配件。
• 保压泄压快、内泄偏大：柱塞密封老化、配油盘轻微拉伤、阀组内泄；更换泵体密封套件，修复或更换配油盘，排查回路阀组内泄故障。
• 侧向油口/轴头渗油：密封老化、管路应力拉扯、装配偏心；更换专用精密密封件，规整管路消除应力，校正同轴度重新装配。

七、安装运行硬性禁忌

• 超压运行禁忌：严禁长期超7MPa额定压力运行，超出精密泵承压极限，会快速拉伤柱塞、配油盘，造成永久精度失效、泵体报废。
• 错配通径禁忌：严禁混用非03通径阀组、管路，通径不匹配会导致流量紊乱、微调失效、局部发热。
• 脏油运行禁忌：精密柱塞、配流面对杂质高度敏感，脏油极易造成阀芯卡滞、精密面拉伤，必须严格按期换油、更换滤芯。
• 无保护憋压禁忌：严禁无溢流阀过载保护长期憋压，易导致变量机构卡死、电机过载、泵体结构损伤。
• 偏心安装禁忌：同轴度超标会引发持续震动、异响，加速精密部件磨损，大幅缩短精密泵使用寿命。
• 干磨启动禁忌：严禁无油、少油启动设备，瞬间拉伤柱塞与配油盘精密配合面，造成不可逆损坏。
• 管路受力禁忌：严禁侧向油口管路强行拉扯、歪斜固定，长期应力会导致泵体变形、油口渗漏、内部配合错位。
• 维保周期：每1000小时检查静音效果、低压稳压精度、管路密封性、油液洁净度；每3000小时拆解清洗变量机构、检查柱塞配油盘磨损情况、更换全套密封件，与精密液压系统同步维保。
