KITECH  VB1-20F-A2 定量叶片泵 小型液压站静音油压泵

品牌：KITECH液压

主营：变量叶片泵、柱塞泵、电磁换向阀、叠加阀、压力控制阀、比例阀、齿轮泵、液压附件、风冷散热器

一、变量叶片泵系列

VP 低压变量叶片泵

VP-08-FA1、VP-12-FA3、VP-15-FA3、VP-20-FA3、VP-30-FA3、VP-40-FA3

双联叶片泵：VP20-20、VP30-30、VP40-40

HVP 中高压变量叶片泵

HVP-30-FA2、HVP-40-FA2、HVP-40-FA3、HVP-54-FA3

VQ 定量高压叶片泵（单联 / 双联）

VQ15-11/14/17/23、VQ20-26/31/38、VQ25-38/43/52、VQ35-60/66/75、VQ45-135/156/189

双联：DVQ25-52、DVQ25-65

二、变量柱塞泵系列

P 系列柱塞泵

P08-FR01、P16-FR01、P22-FR01、P36-FR01、P46-FR01、P70-FR01、P100-FR01

控制后缀：A 压力补偿、B 远程控制、BH 远程带高压保护、D 电磁卸载、E 两段压力

V 系列轴向柱塞泵

V15A3R10、V18A3R10、V23A3R10、V38A3R10、V50A3R10、V70A3R10

PV 高压柱塞泵

PV023-A1RM1AON、PV032-A2RM1AON、PV046-A3RM1AON

三、电磁换向阀（油研 DSG 型）

DSG-02（6 通径）

二位单头

DSG-02-2B2-D24-DL、DSG-02-2B2-A220-DL

DSG-02-2B3-D24-DL、DSG-02-2B8-D24-DL、DSG-02-2D2-D24-DL

三位双头

DSG-02-3C2-D24-DL、DSG-02-3C3-D24-DL、DSG-02-3C4-D24-DL

DSG-02-3C6-D24-DL、DSG-02-3C10-D24-DL

DSG-03（10 通径）

DSG-03-2B2-D24-LW、DSG-03-3C2-D24-LW、DSG-03-3C4-D24-LW、DSG-03-3C6-D24-LW

四、力士乐型电磁换向阀 4WE 系列

4WE6 通径

4WE6D61/CG24NZ5L、4WE6E61/CG24NZ5L、4WE6J61/CG24NZ5L、4WE6H61/CG24NZ5L、4WE6G61/CG24NZ5L

4WE10 通径

4WE10D33/CG24NZ5L、4WE10E33/CG24NZ5L、4WE10J33/CG24NZ5L

五、电液换向阀 4WEH 系列

4WEH16D/G24、4WEH16E/G24、4WEH25D/G24、4WEH25E/G24、4WEH32D/G24

六、压力控制阀

先导式溢流阀 BG

BG-06-2、BG-10-3

电磁溢流阀 BSG

BSG-03-2B2-D24、BSG-06-2B2-D24、BSG-10-2B2-D24

力士乐 DB/DBW 溢流阀

DB10B-1-50/31.5、DB20B-1-50/31.5、DB30B-1-50/31.5

DBW10B-G24、DBW20B-G24、DBW30B-G24

减压阀 RG/DR

RG-03-2、DR10-1-50、DR20-1-50

顺序阀 HT

HT-03、HT-06

七、全系列叠加阀

叠加溢流阀 MRV

MRV-02-P-1/2/3、MRV-03-P-1/2/3

叠加减压阀 MBR

MBR-02-P、MBR-03-P

叠加单向阀 MPC

MPC-02-A/B/W、MPC-03-A/B/W

叠加单向节流阀 MTC

MTC-02-W、MTC-03-W

叠加抗衡阀 MSCV

MSCV-02-A/B、MSCV-03-A/B

八、比例阀系列

PQ 压力流量复合阀 EFBG

EFBG-03-125-C/H、EFBG-03-160-C/H、EFBG-06-250-C/H、EFBG-06-320-C/H

比例溢流阀 EDG

EDG-01-C、EDG-01-H

比例流量阀 EFG

EFG-03、EFG-06

九、管式单向 / 节流阀

单向阀：CIT-02、CIT-03、CIT-04

节流阀：TV-02、TV-03

单向节流阀：TC-02、TC-03

液控单向阀：CP-03、CP-06

十、齿轮泵 KP 系列（小型高压）

KP1-0.8/1.2/2.5/4/6/8/10/14

KP2-6/11/16/22/32/43/52/63

右旋 D、左旋 S，可做双联 / 三联泵

十一、液压冷却器

AH0608、AH1012、AH1417、AH1680、AW0607

十二、型号后缀释义

1. D24=DC24V；A220=AC220V

2. DL = 电线出线；LW = 侧出线

3. C=0\70bar 低压；H=0\210bar 高压

4. FA2/FA3 = 油泵法兰规格

5. G24 = 直流线圈；EW220 交流线圈

成套适配说明：行业通用第一代低压外反馈变量叶片泵，属于市面用量最大的经济型变量泵，区别于VPV内反馈泵，采用外置弹簧调压、单侧偏心摆动结构，造价更低、维护简单。适配02通径全系列叠加阀组、小型机床、研磨机、轻型夹具液压站，主打7MPa以内低压轻载连续工况。全文剔除所有厂商品牌信息，安装扭力、维保周期和之前VPV系列统一，方便现场成套对标使用。

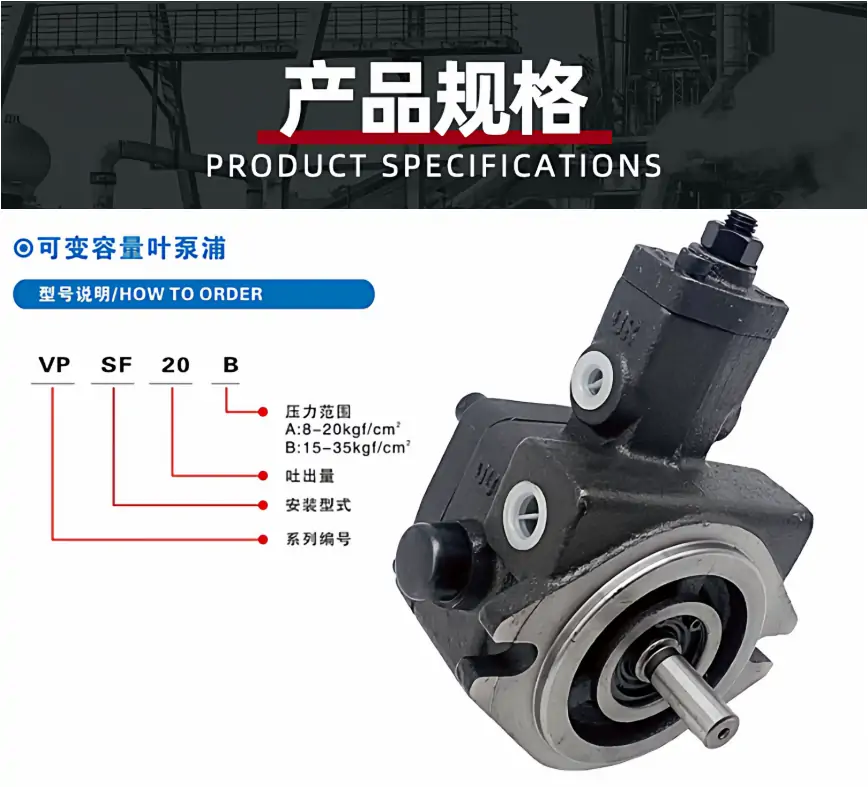

一、型号逐位通用释义

• VB1：VB=低压单侧摆动变量叶片泵、1=一代基础款；外反馈油压控制，结构简单、阻尼孔大不易堵塞，对比VPV内反馈泵抗油泥能力更强，但高压区间压力稳定性偏弱，仅限低压使用
• 20：公称几何排量20cc/r，1450r/min空载理论流量29L/min，扣除容积损耗后实际空载输出流量26L/min
• F：安装形式代号，F=B5卧式法兰安装；衍生L=地脚支架安装，二者内部泵芯通用，仅外壳安装结构不同
• A2：调压弹簧档位，A2专属调压区间1.5~3.5MPa；同系列全档位对照：A1(0.8~2.0MPa)、A2(1.5~3.5MPa)、A3(3.0~7.0MPa)，弹簧刚度互不通用，禁止互换混用
• 隐藏默认后缀：标准平键轴径φ19，键宽5mm；默认电机视角顺时针旋转；标配NBR丁腈油封，适用油温-10~70℃；内置集成外泄通道，无需单独外接外泄油管
• 选型红线：VB1最高壳体耐受压力7MPa，严禁超出3.5MPa长期运行；不可替代VPV1内反馈泵，VB1为单侧偏心受力，高压下偏心环易偏磨，仅适合3.5MPa以内轻载、低冲击工况；A2弹簧不可强行调节至4MPa以上，会直接疲劳失效。

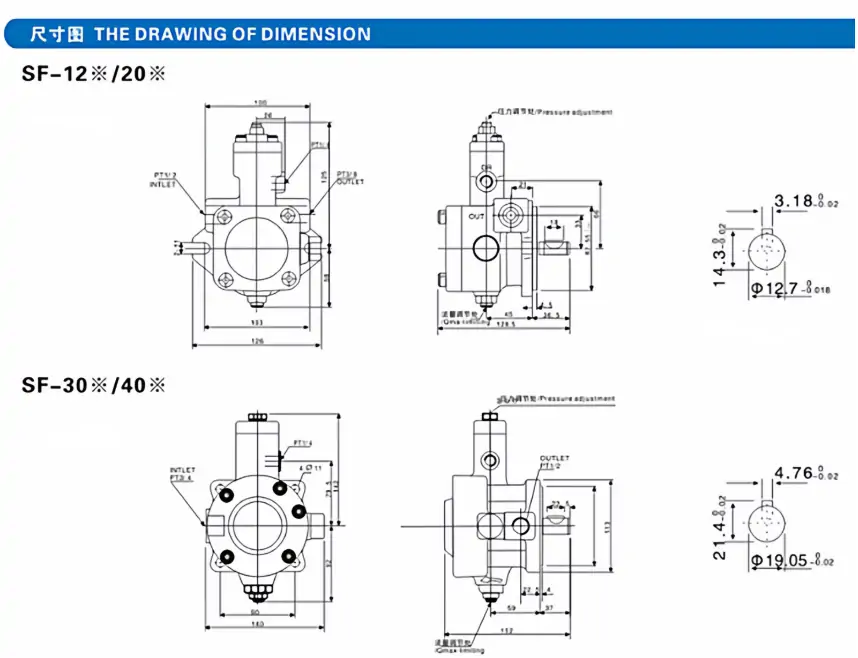

二、水力/安装/配套额定参数（全系液压元件统一对标）

• 压力参数：有效恒压区间1.5~3.5MPa，最低起调压力1.5MPa；瞬时冲击峰值≤4.0MPa，壳体极限耐压7MPa；保压临界流量≤2.0L/min，保压内泄略高于VPV1，适合短时保压，不适合24h长时保压
• 流量参数：标准转速1450r/min空载实际流量26L/min；系统压力达到3.5MPa时自动变量卸荷，流量降至2L/min以内，电机空载节电38%；1800r/min最大空载流量32L/min，不建议长期超速运行
• 转速区间：安全转速800~1800r/min，最优稳定转速1450r/min；低于800r/min外反馈油压不足，变量失效；高于1800r/min叶片甩脱、泵体异响激增
• 安装紧固规范：卧式B5法兰安装，4颗M8法兰螺栓，对角分两次交叉锁紧，统一扭力26±2N·m，和VPV1全系扭力完全一致；联轴器同轴度≤0.04mm，轴向预留1.5mm间隙，防止轴向顶坏油封
• 油口规格：吸油口G1寸、压力出油口G1/2寸；无独立外泄口，内部油路直接内泄回油箱；吸油管径≥DN25，管长≤1.2m，液面浸没吸油口≥120mm
• 介质与清洁度：适配VG46抗磨液压油，最优油温25~55℃；油液清洁度NAS8级，吸油100μm粗滤、压力侧25μm精滤；VB1阻尼孔φ1.3，孔径大于VPV1，抗杂质能力更强，故障率更低
• 噪音与重量：额定压力噪音≤65dB，整机净重5.8kg；容积效率85%，机械效率78%，连续运行温升≤27℃

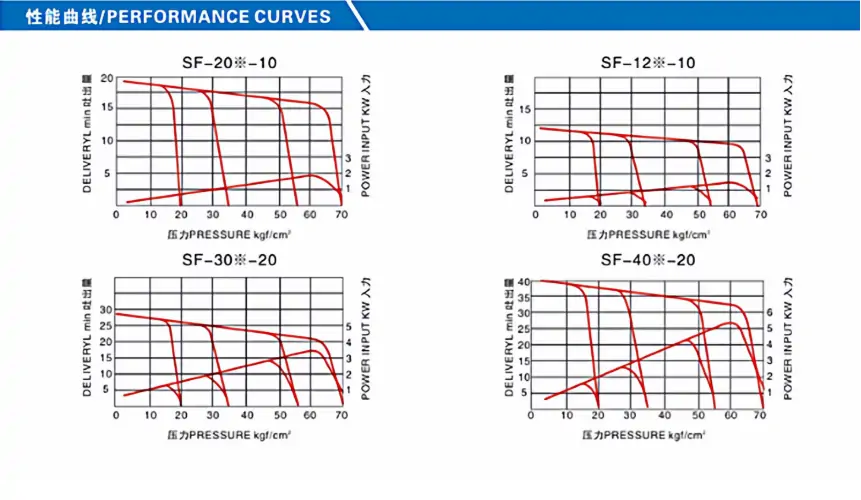

三、外反馈变量工作逻辑（VB1独有结构）

1、低压快进（压力＜1.5MPa）

外置调压弹簧推力大于反馈油压，偏心环保持最大偏心距，泵满排量输出全流量，油缸快速空载进给，等同于定量叶片泵，无溢流损耗。

2、中压负载（1.5~3.5MPa）

泵出口高压油引入外部反馈活塞，反向推动偏心环摆动缩小偏心距，随负载压力上升线性降低流量。依靠外部活塞反馈，相比内反馈泵响应速度慢50ms，适合平稳进给，不适合高频快速换向。

3、高压保压（压力=3.5MPa）

偏心环摆动至零偏心位置，泵停止主动供油，仅补充系统微小内泄，电机空载低功耗运转。因单侧偏心结构，保压期间存在轻微周期性压力波动，属于正常工况。

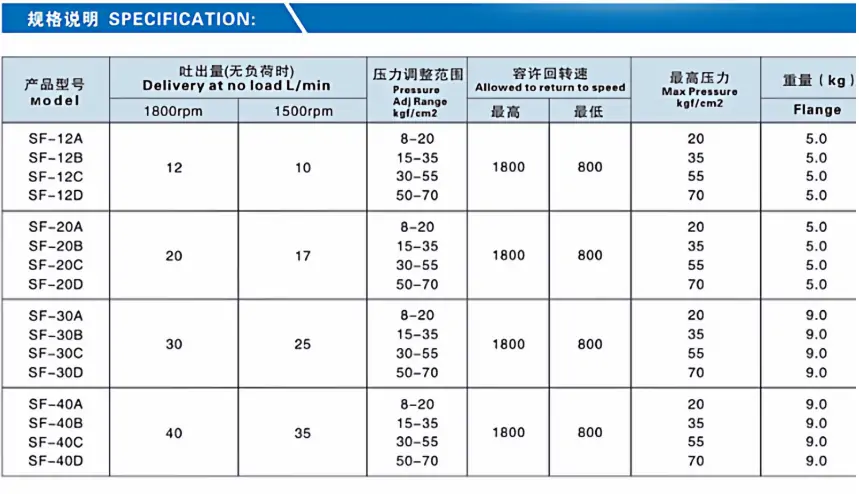

四、VB1-20全档位横向对比

五、现场装机调压与排气步骤

1. 前置排气：电机点动3次，每次2秒间隔5秒，排空泵腔空气，消除开机啸叫、压力抖动
2. 泄压预处理：松开泵顶部调压防松螺母，逆时针旋松调压螺钉至极限，确认系统压力归零，禁止带压调压
3. 精准调压：空载运行，单次旋转1/12圈，间隔30秒等待油压稳定，最终设定3.3MPa，预留0.2MPa安全余量
4. 防松锁定：压力稳定后锁紧顶部防松螺母，避免设备震动导致压力漂移
5. 热态复检：连续带载1小时，油温升至45℃复测压力，漂移超过0.2MPa重新微调

六、VB1独有高频故障排查

• 保压压力小幅周期性跳动：单侧偏心环受力不均、导向槽轻微磨损；加注抗磨液压油，磨损超限更换偏心环组件
• 压力调不上、流量正常：外置反馈活塞卡滞、外置反馈阻尼孔油泥堵塞；酒精冲洗φ1.3外置阻尼孔，无需拆解泵芯
• 泵前端油封渗漏：同轴度偏差过大、轴向间隙不足；重新校正联轴器同轴度，补足1.5mm轴向间隙
• 低温启动压力不稳定：外置调压弹簧低温应力偏移；环境低于5℃开机空载预热5分钟再带载
• 变量响应迟缓：反馈油路混入空气；系统全行程往复排气，排空外置反馈腔空气

七、安装维保硬性禁忌

• 压力禁忌：严禁超3.5MPa长期使用，A2弹簧极限载荷固定，超压会直接断裂，无修复余地
• 泵系混用禁忌：VB1外反馈泵和VPV1内反馈泵所有泵芯、弹簧、活塞完全不通用，禁止互换改装
• 转向禁忌：禁止反转，反转会刮伤叶片与定子内壁，直接报废泵体
• 油路禁忌：无需外接外泄油管，私自加装外泄管路会破坏内部背压，导致变量失灵
• 维保周期：每1800小时更换液压油、双级滤芯；每3200小时清洗外置反馈阻尼孔，维保周期和VPV1统一
