FONGTIEN丰田高压泵，DVS-3V/2V/4V/5V/6V变量叶片泵

液压系统回路的编号

液压动力部分采用回路图方式表示，以表明不同功能元件之间的相互关系。液压源含有液压泵、电动机和液压辅助元件；液压控制部分含有各种控制阀，用于控制工作油液的流量、压力和方向；执行部分含有液压缸或液压马达，其可按实际要求来选择。

在分析和设计实际任务时，一般采用方框图显示设备中实际运行状况。 空心箭头表示信号流，而实心箭头则表示能量流。

基本液压回路中的动作顺序—控制元件（二位四通换向阀）的换向和弹簧複位、执行元件（双作用液压缸）的伸出和回缩以及溢流阀的𫔭启和关闭。 对于执行元件和控制元件，演示文稿都是基于相应回路图符号，这也为介绍回路图符号作了准备。

根据液压系统工作原理，您可对所有回路依次进行编号。如果第一个执行元件编号为0，则与其相关的控制元件标识符则为1。如果与执行元件伸出相对应的元件标识符为偶数，则与执行元件回缩相对应的元件标识符则为奇数。 不仅应对液压回路进行编号，也应对实际设备进行编号，以便发现系统故障。

DIN ISO1219-2标准定义了元件的编号组成，其包括下面四个部分：设备编号、回路编号、元件标识符和元件编号。如果整个系统仅有一种设备，则可省略设备编号。

实际中，另一种编号方式就是对液压系统中所有元件进行连续编号，此时，元件编号应该与元件列表中编号相一緻。 这种方法特别适用于複杂液压控制系统，每个控制回路都与其系统编号相对应。

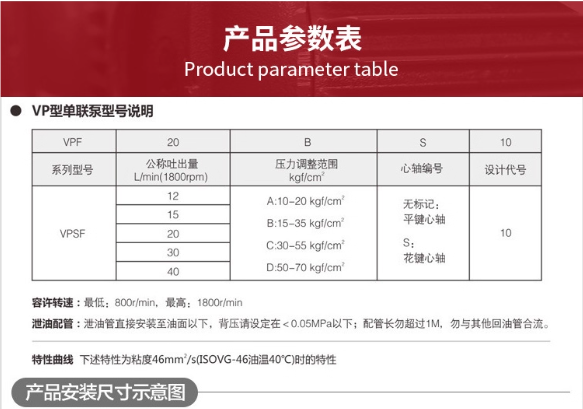

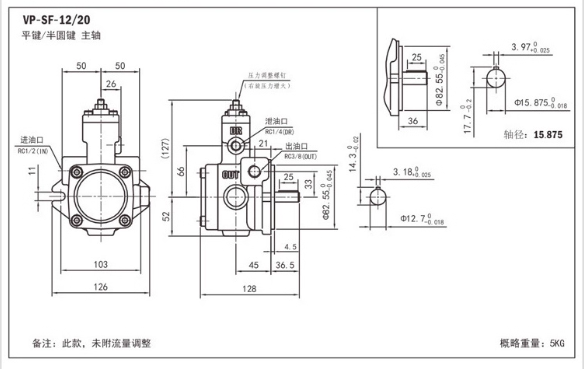

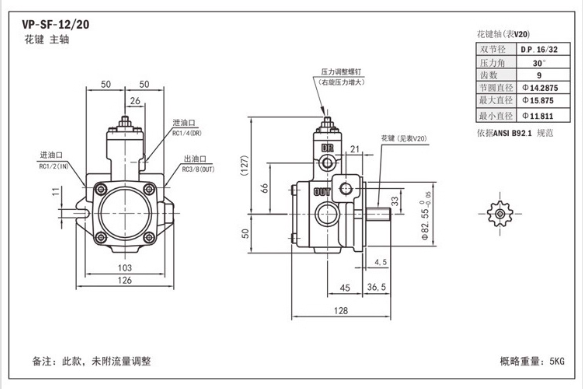

SVPF系列叶片泵：

SVPF-10-A1 SVPF-10-A2 SVPF-10-A3

SVPF-12-A1 SVPF-12-A2 SVPF-12-A3

SVPF-15-A1 SVPF-15-A2 SVPF-15-A3

SVPF-20-A1 SVPF-20-A2 SVPF-20-A3

SVPF-30-A1 SVPF-30-A2 SVPF-30-A3

SVPF-40-A1 SVPF-40-A2 SVPF-40-A3

DVM系列叶片泵：

DVM-2V DVM-3V DVM-4V DVM-5V DVM-6V

DVS系列：

DVS-2V DVS-3V DVS-4V DVS-5V DVS-6V
